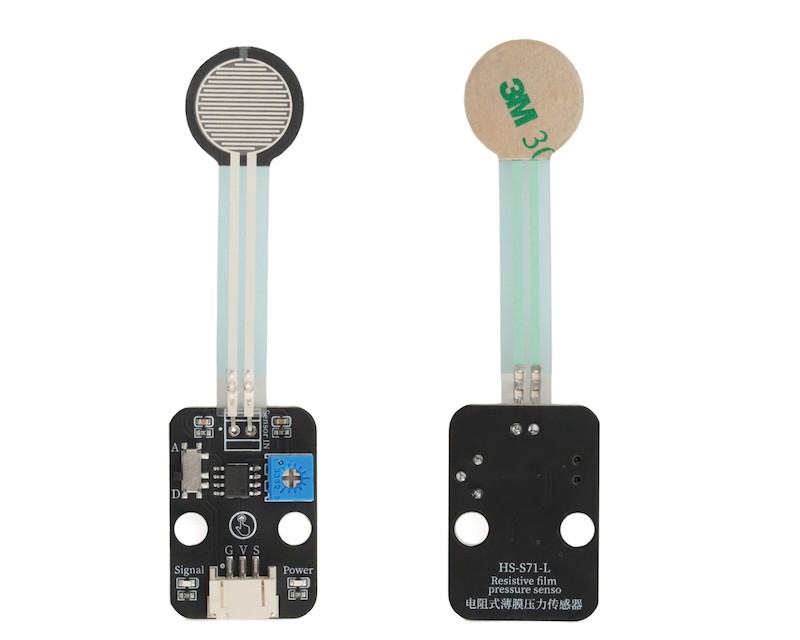

HS-S71-L 저항형 필름 압력 센서

1、소개

저항식 필름 압력 센서는 저항 변화 원리를 기반으로 압력을 감지하는 장치입니다.압력저항 효과에 기반하여: 센서 표면에 압력이 작용할 때, 감지층의 필름 재료는 기계적 변형(압축 또는 확장)을 겪으며, 재료 내부의 전도 경로 구조가 변화(전도 입자 간격 변화, 필름 결정 구조 변형 등)되어 전도 저항 값이 변화합니다。저항 값의 변화량을 측정함으로써, 받은 압력의 크기를 계산할 수 있습니다.

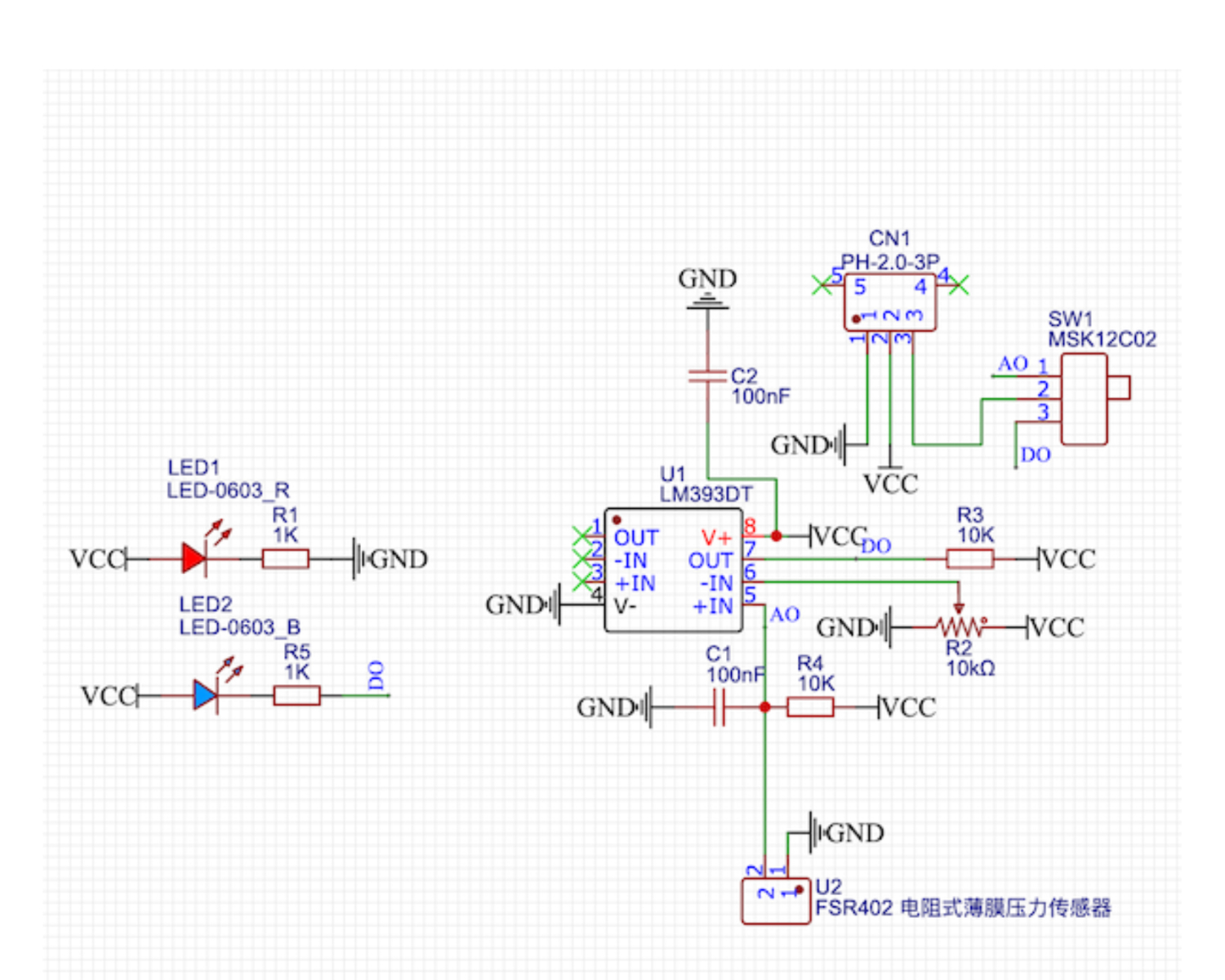

2、시뮬레이션 그래프

3、모듈 매개변수

핀 이름	설명
G	GND(전원 입력)
V	VCC (전원 정극）
S	디지털 신호 핀

전원전압: 3.3V / 5V
연결 방식: PH2.0 3P 케이블
설치 방법:乐乐고 구축

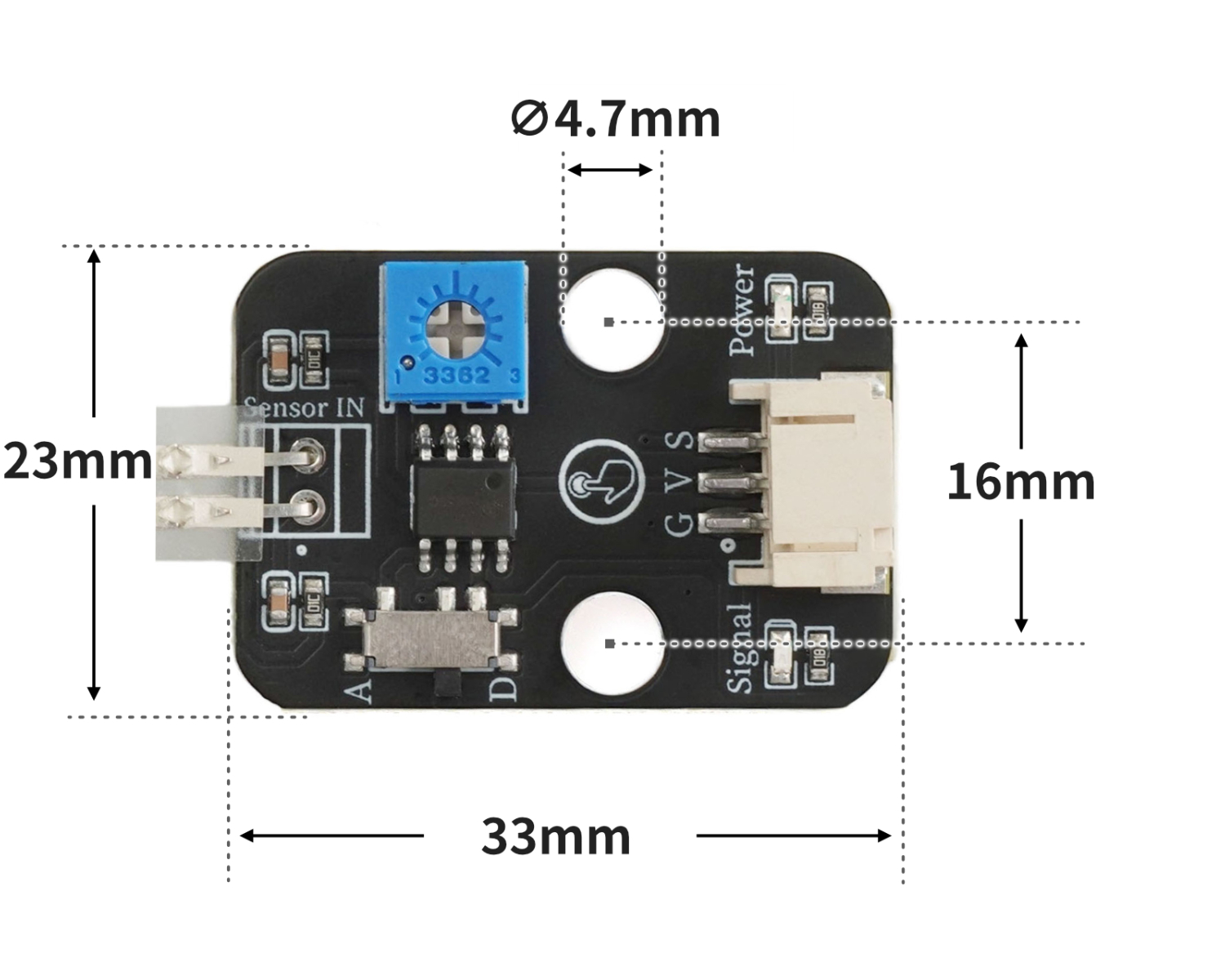

4、회로판 크기

5、아두이노 IDE 예제 프로그램

UNO 개발판 예제 프로그램: 다운로드 클릭

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == LOW) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

예제 프로그램(ESP32 보드—Python 언어 기반, Arduino IDE로 업로드할 수 없음)：

import machine


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 0:
        pin12.value(1)
    else:
        pin12.value(0)

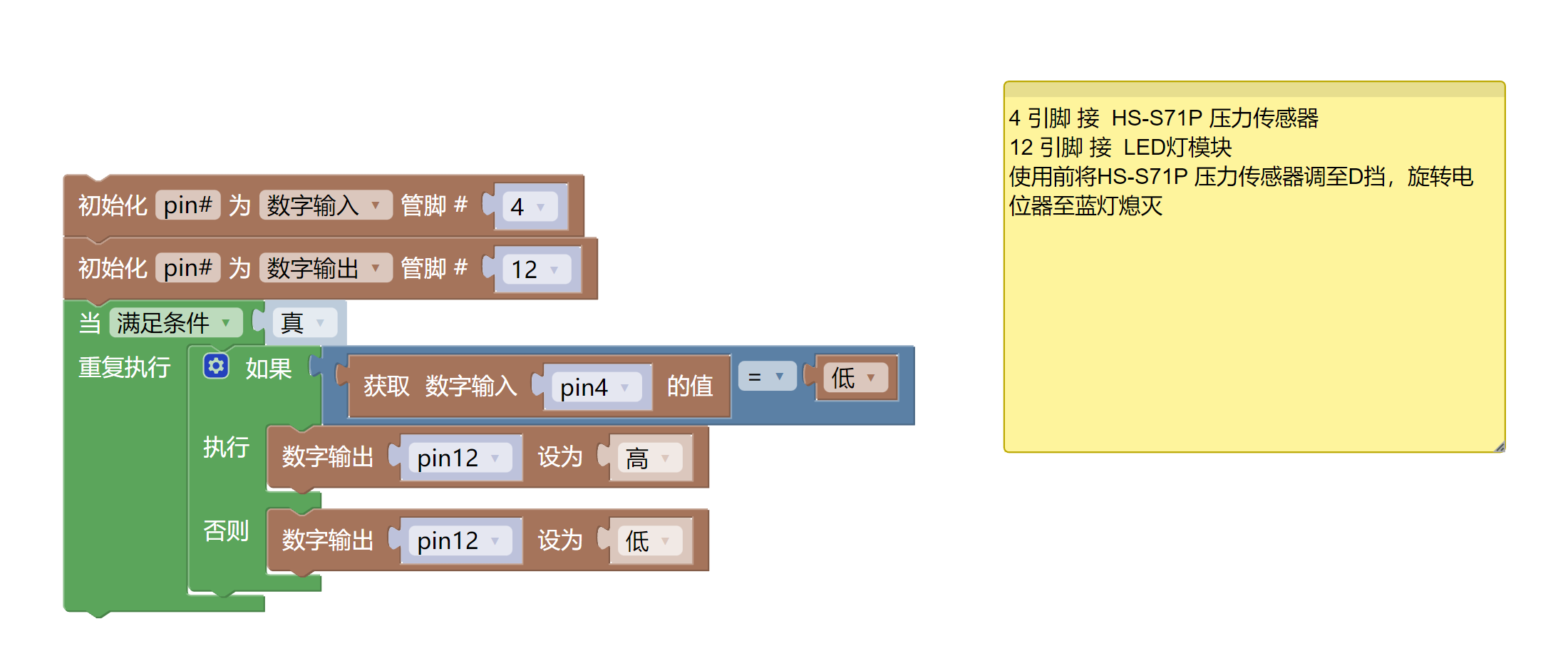

6、미시치 Mixly 예제 프로그램(그래픽 언어)

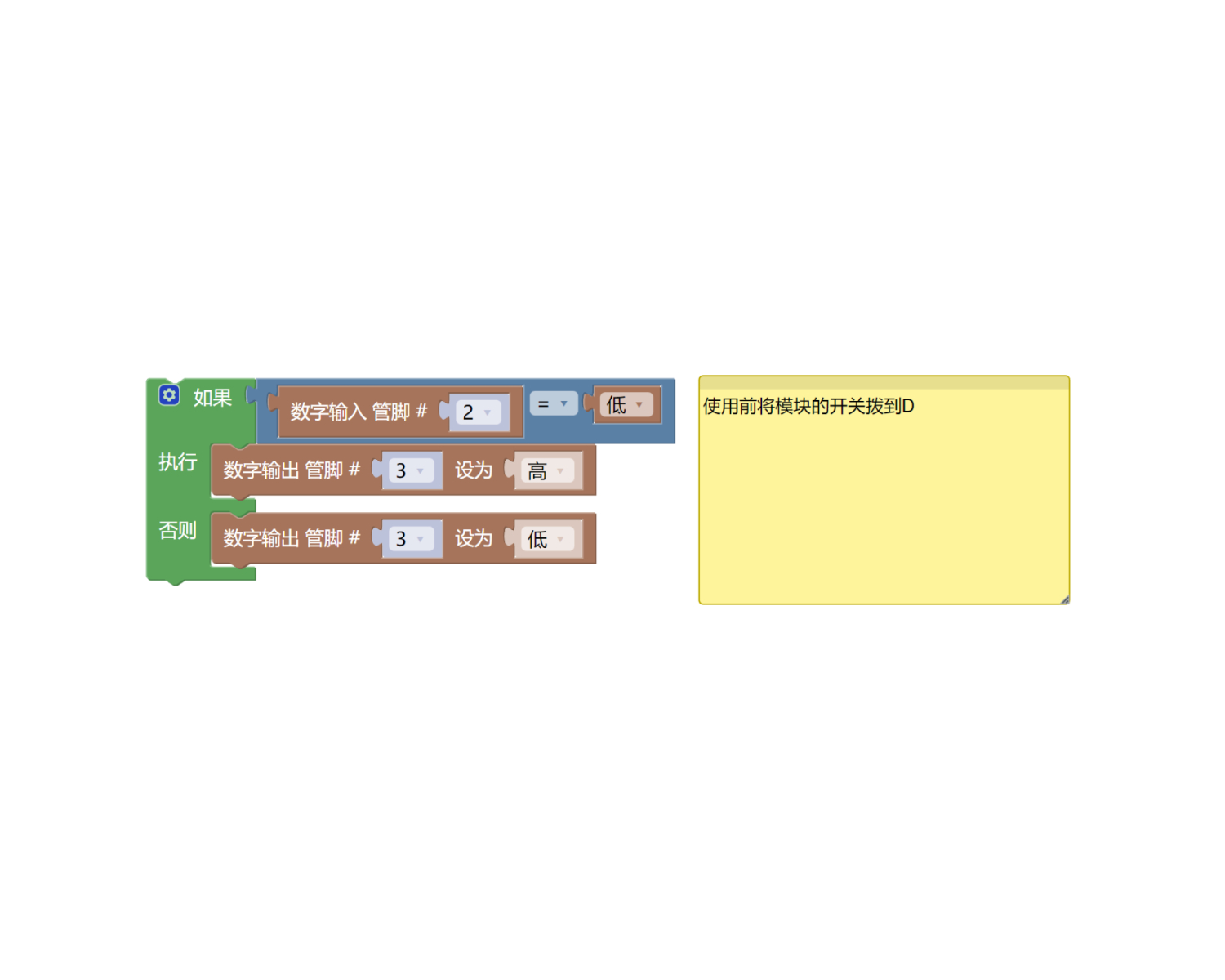

예제 프로그램(UNO 개발 보드):다운로드 클릭

예제 프로그램(ESP32 개발 보드):다운로드 클릭

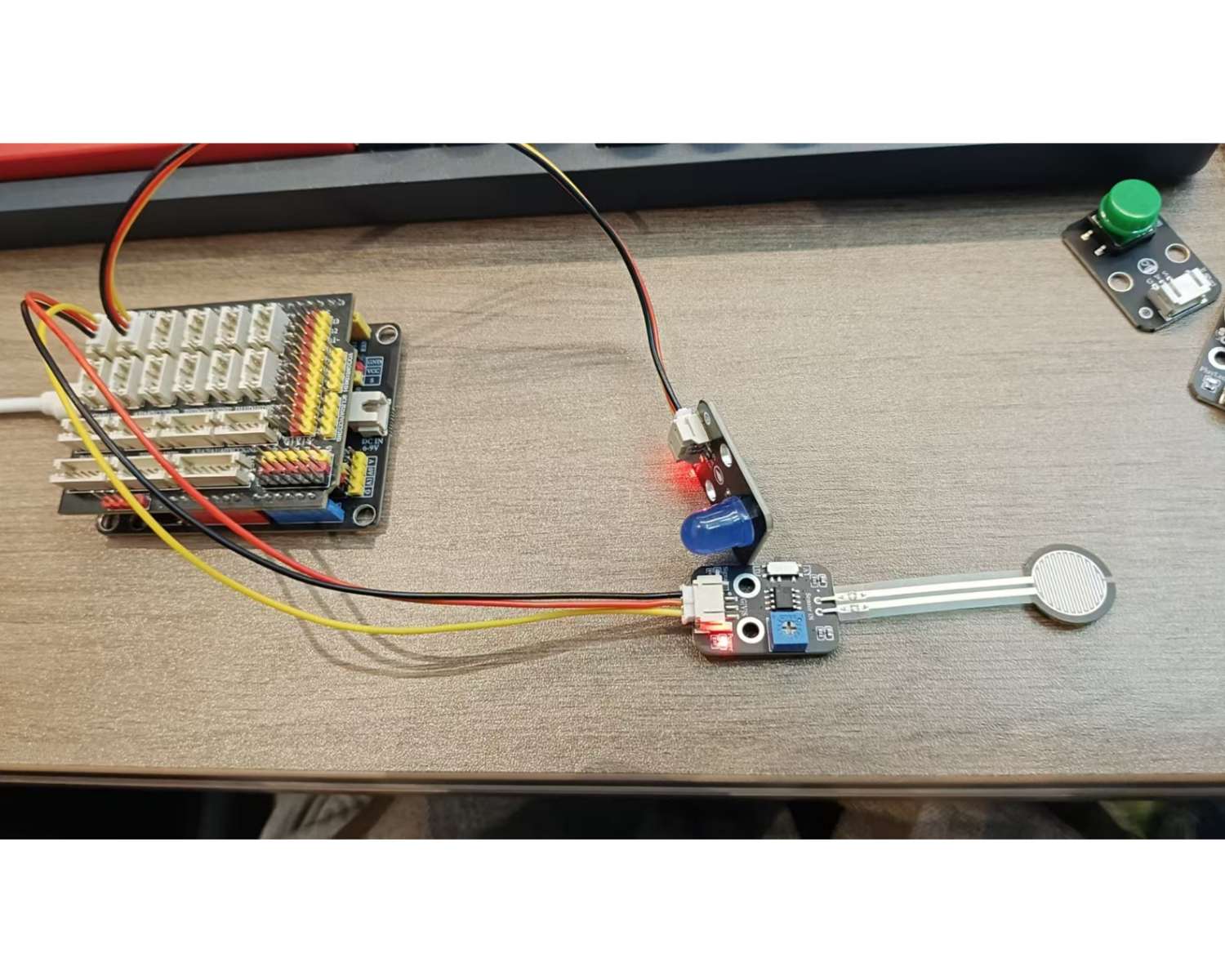

7、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

HELLO STEM UNO R3 PRO 개발보드 *1
R3P 확장 보드 *1
USB type-c 데이터 케이블 *1
압력 센서 (HS-S71-L) *1
led 랜턴 모듈 (HS-F08L) *1
PH2.0 3P이중 머리 케이블 라인 *2 또는 PH2.0 3P 케이블 튜브 던푼 라인 *2

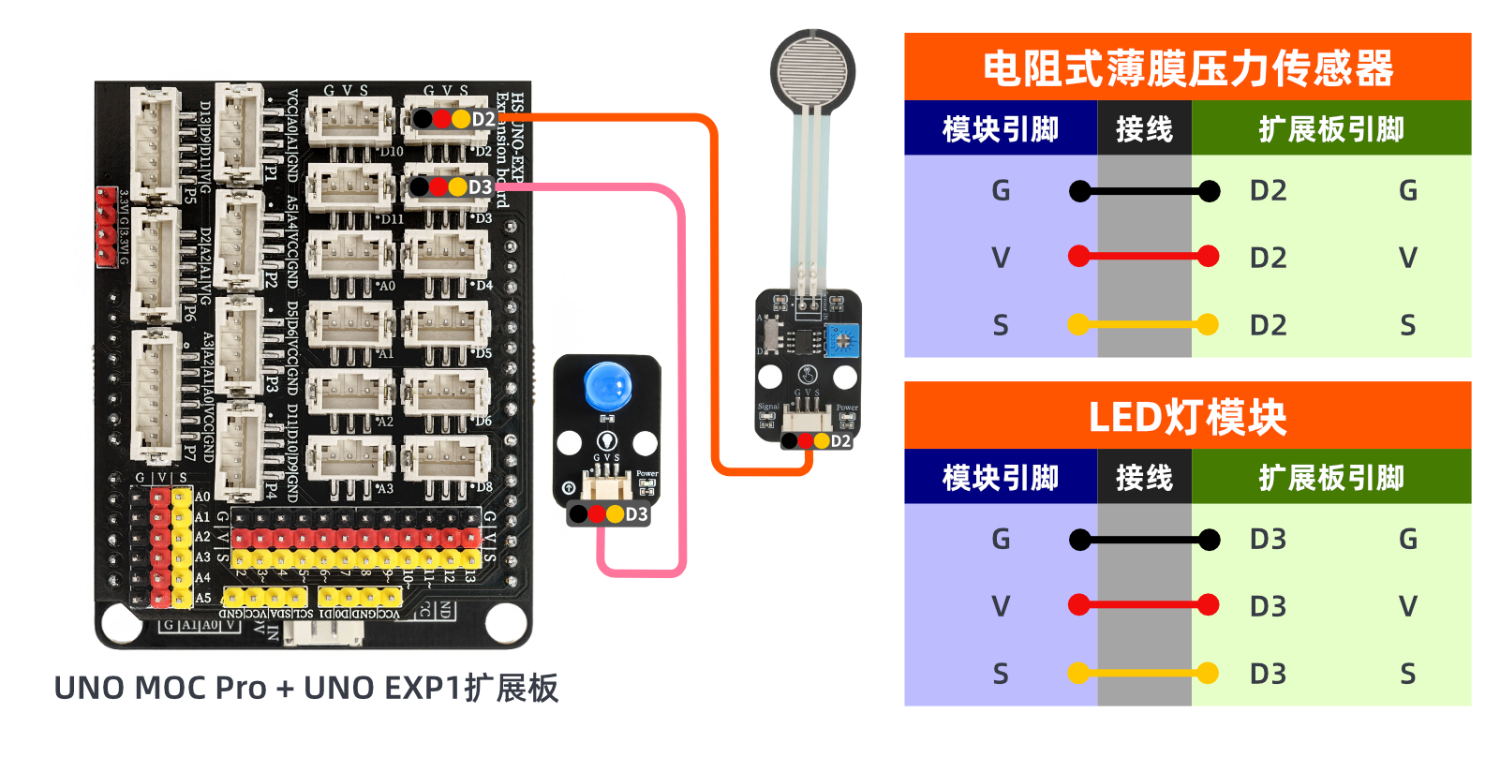

전기 연결도):

Micropython 환경 설정
