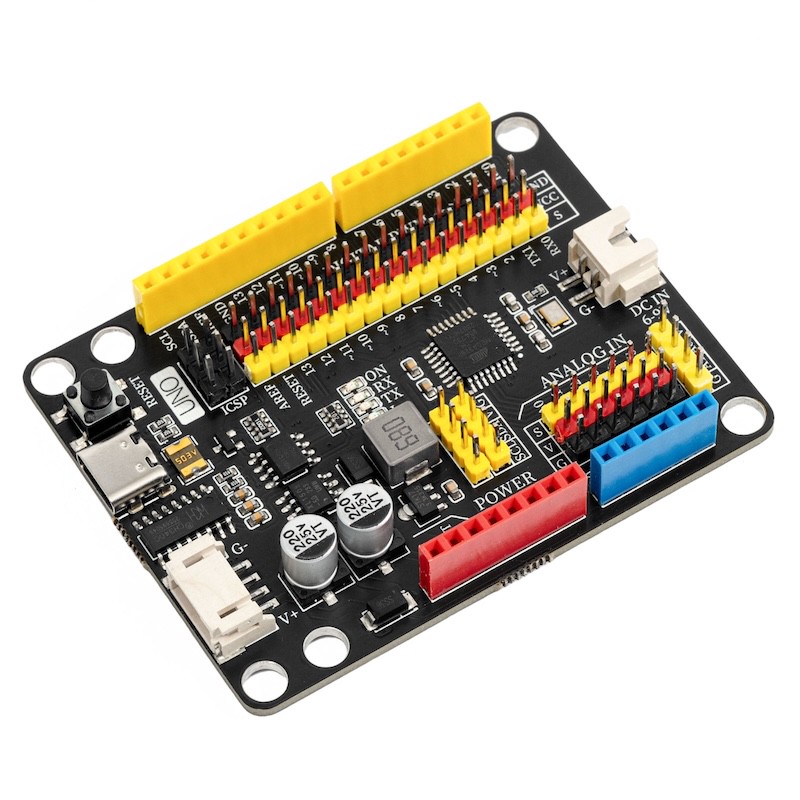

1、소개
2、기술 스펙ifik에션
マイ크로컨트롤러 | ATmega328P-PU |
|---|---|
작업전압 | 5V |
추천 입력 전압 | 6-9V(DC 직류전압) |
디지털 핀 | 14 개(중에서 6개가 PWM 출력을 제공합니다) |
PWM 디지털 I/O 핀 | 6 （D3， D5， D6， D9， D10， D11） |
모의 입력 핀 | 6 （A0-A5） |
각 I/O 핀의 직류전류（S） | 20마이크로아너(mA) |
5V 전류 공급(G|V) | 2000마이크로아너(mA) |
플래시 메모리 | 32 KB （ATmega328），한국어로는 0.5 KB가 프로그램 라이브러리로 사용됩니다. |
SRAM | 2 KB （ATmega328P-PU） |
EEPROM | 1 KB （ATmega328P-PU） |
시계 주파수 | 16 MHz |
보드 LED | D13 |
3、특징
1、한국어로 직접 설치할 수 있는 레고 프로그래밍 블록의 설치 구멍과 호환됩니다
2、전력 강화, G|V는 최대 5V2.5A/3.3V1A의 출력 능력을 제공할 수 있습니다.
3、보드 내 전원과 전원 선택 회로 보호
4、Type-C 통신 인터페이스, A2C/C2C 케이블을 지원하며, 양면을 구분하지 않아 더 편리하게 사용할 수 있습니다
5、지원PH2.0-4P와XH2.54피닉스터빈 두가지 입력 인터페이스, 6-9VDC 입력을 허용
6、보드에 설치된 2.54 공간 간격 G|V|S 확장 패치 인터페이스, 확장 보드 사용 없음

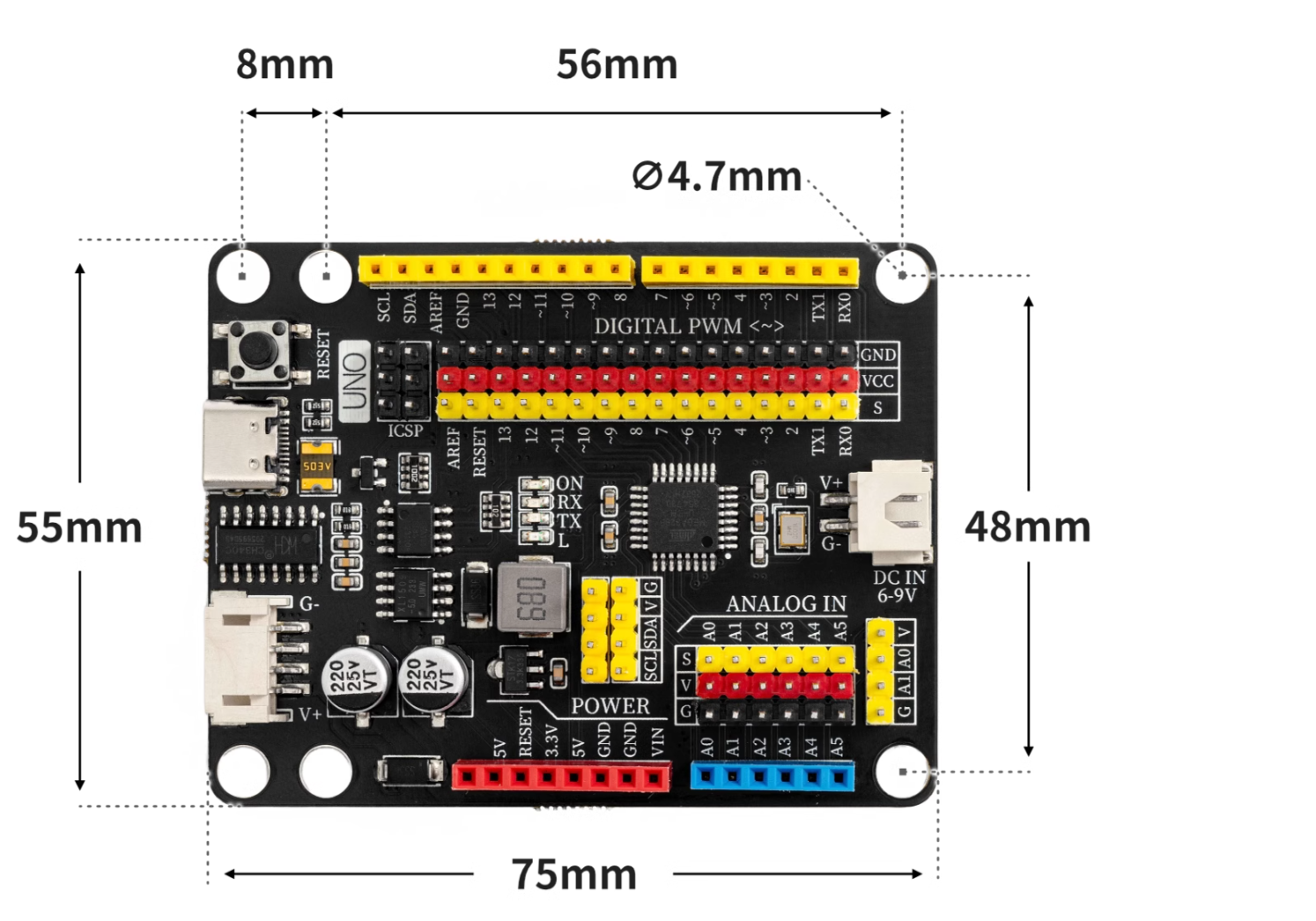

4、회로판 크기

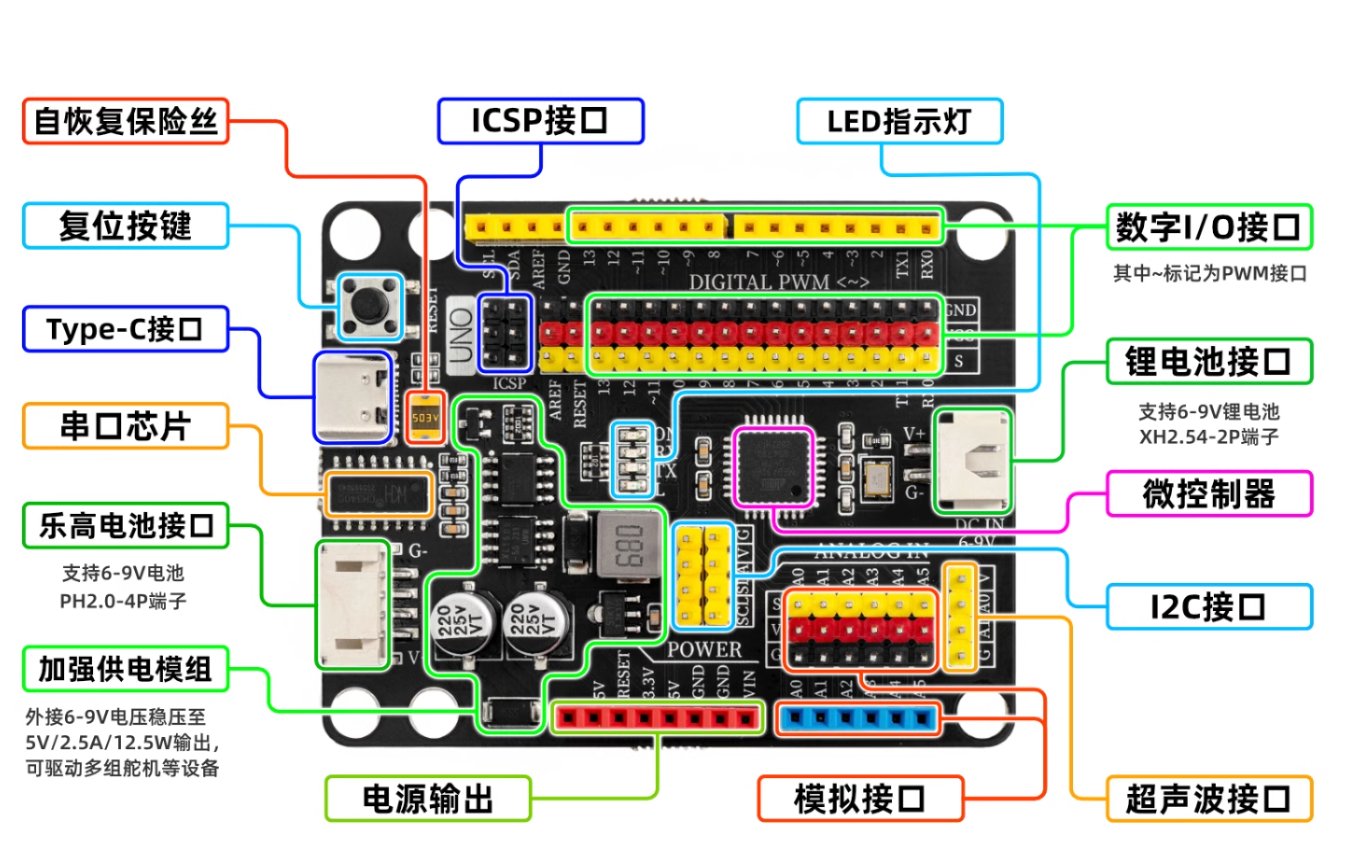

5、개발 보드 해석
① 리셋 키
复位 버튼을 누르고 프로그램을 다시 실행하세요。②USB串口칩
이 칩은 USB에서 수신된 데이터를 시리얼 데이터로 변환하여 메인 칩에 제공하는 역할을 합니다。③DC 전원 인터페이스 및 강화 전원 모듈
전원 모듈은 메인보드의 전원 공급을 책임지며, 외부에서 접속된 6-12V 전원을 5V/2A/10W 출력으로 안정화하여 여러 그룹의 서보 모터, 장난감 모터, 미니 슬라이드 등의 장치를 운전할 수 있습니다。④자복구 보호 기어
개발판이 오류 연결로 인해 단썩이 발생할 때, 보이스터는 자동으로 개발판과 컴퓨터 간의 전기 연결을 끊어 컴퓨터 USB 인터페이스가 불타거나 컴퓨터가 마비되지 않도록 보호합니다。⑤Type-C 인터페이스
데이터 다운로드 및 USB 전원 공급을 책임지습니다。⑥전원 전환 칩
FDN340P 场效應管+LMV358IDGKR 放大器로 구성된 외부 공급 및 USB 공급 자동 전환 제어 시스템.개발보드는 기본적으로 USB 인터페이스로 전원 공급되며, 외부 전원이 연결되면 컨트롤러가 자동으로 USB 전원을 끊고 외부 전원으로 전환됩니다. 외부 전원이 끊어지면 다시 USB 전원으로 전환되며, 이 기능은 컴퓨터가 개발보드 외부 전원의 전원 방해로부터 보호되도록 합니다.⑦マイ크로컨트롤러
ATMEGA328P 주컴 칩은 개발 보드의 뇌자라고, 프로그램 저장, 실행, 계산 처리, 신호 입력 출력 기능 등을 담당합니다.⑧시리얼 칩
개발 보드에 초기화 프로그램을 쓰거나 컴파일러를 사용하여 프로그램을 다운로드할 때 이 칩이 작동합니다。⑨ICSP串行数据接口 한국어
개발 보드에 초기화 프로그램을 쓰거나 컴파일러를 사용하여 프로그램을 다운로드할 때 이 인터페이스를 연결하세요。⑩LED指示灯 한국어
보드에 4개의 LED 신호등이 장착되어 있으며, (ON)은 전원 신호등이며, 전원을 공급하면 바로 밝아집니다. (RX)(TX)는 시리얼 신호 신호등으로, 시리얼 신호가 통신할 때 LED 불이 반짝입니다. (L)는 D13핀 불로, D13 신호가 High일 때, 이 불이 켜집니다.
주의사항
UNO-MOC-PRO 다수의 재复位 가능한 보호保险丝를 갖추고 있으며, 컴퓨터의 USB 포트를 단락과 과부하로부터 보호합니다。USB 포트에 500 mA를 초과하는 전류를 가하면, 자동으로 연결이 끊기고, 단락이나 과부하가 제거될 때까지 대기합니다.
