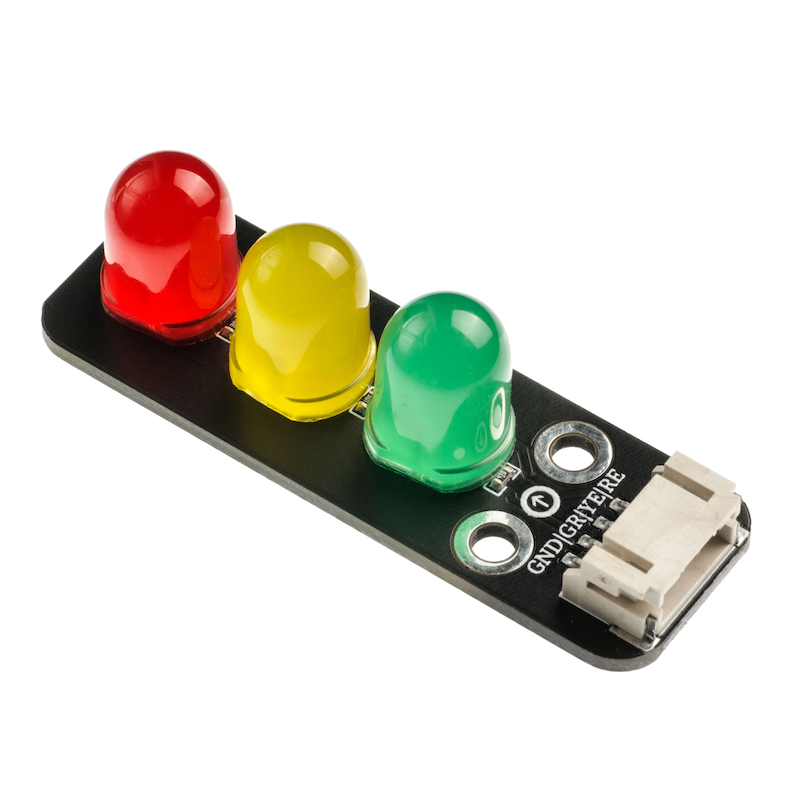

HS-F05P 交通信號燈模塊

1、介紹

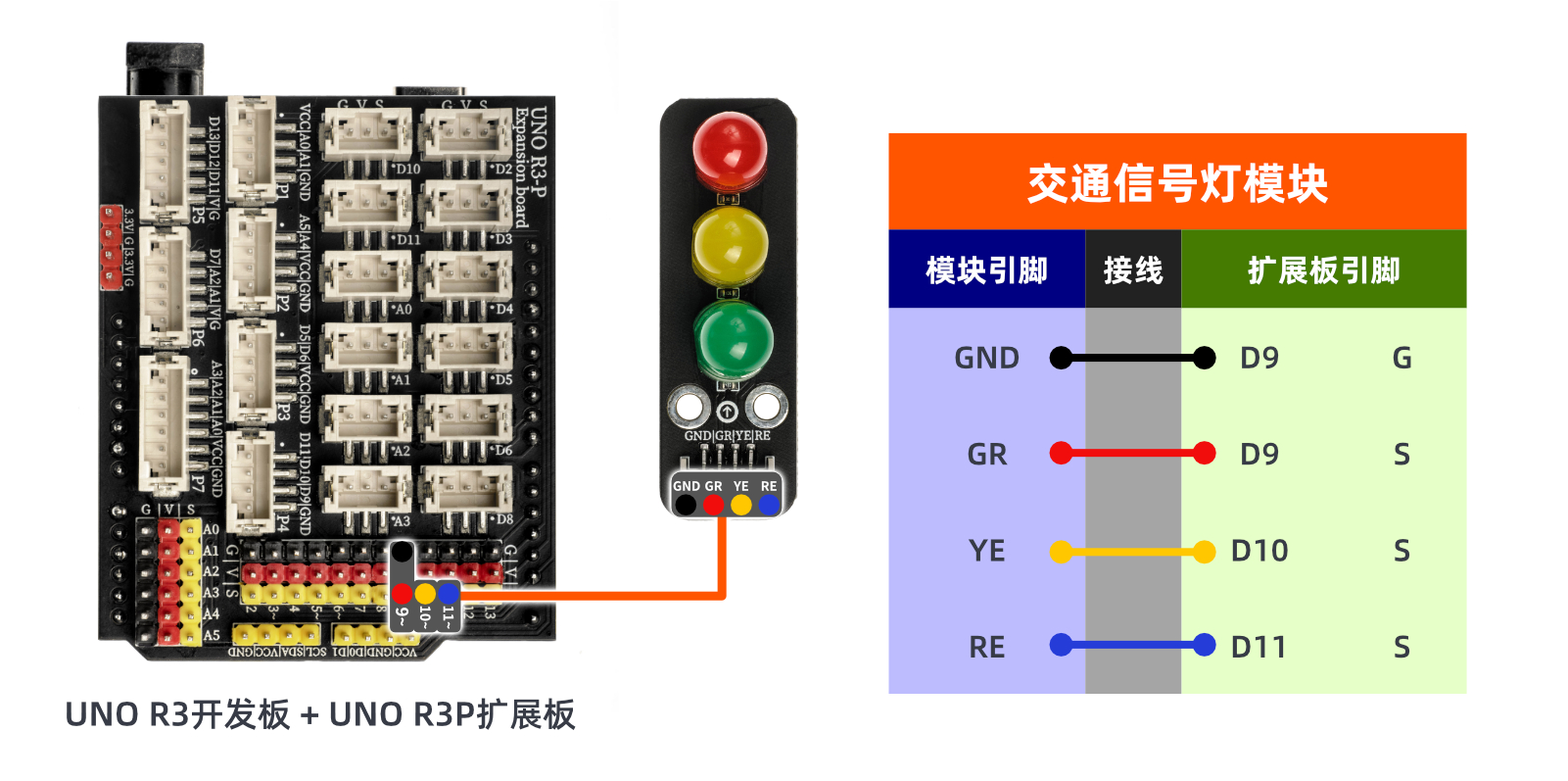

2、原理圖

3、模組參數

引腳名稱	描述
GND	GND（電源輸入）
GR	綠燈引腳
YE	黃燈引腳
RE	紅燈引腳

供電電壓：3.3V / 5V
連接方式：PH2.0端子線
安裝方式：雙螺絲固定

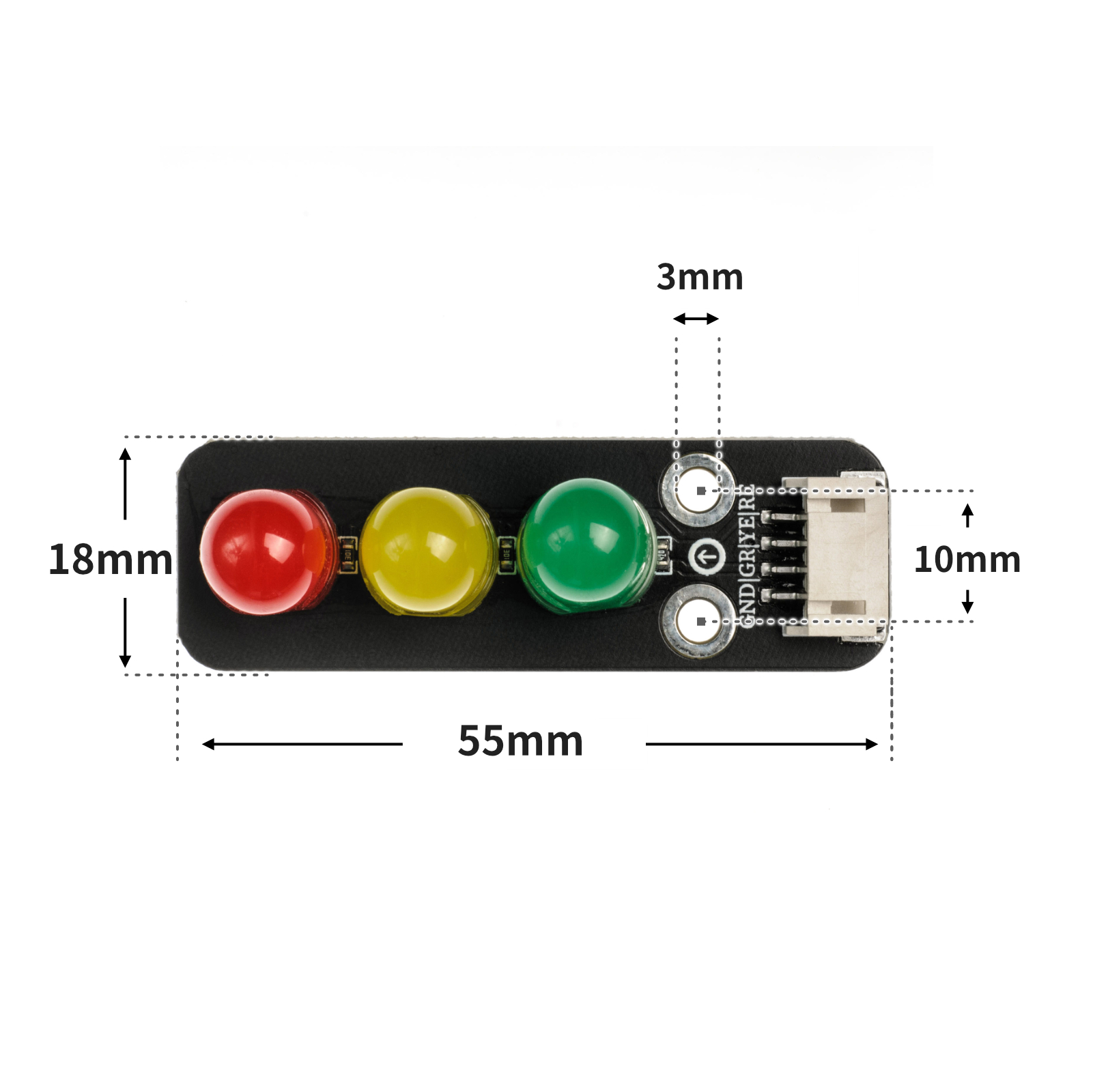

4、電路板尺寸

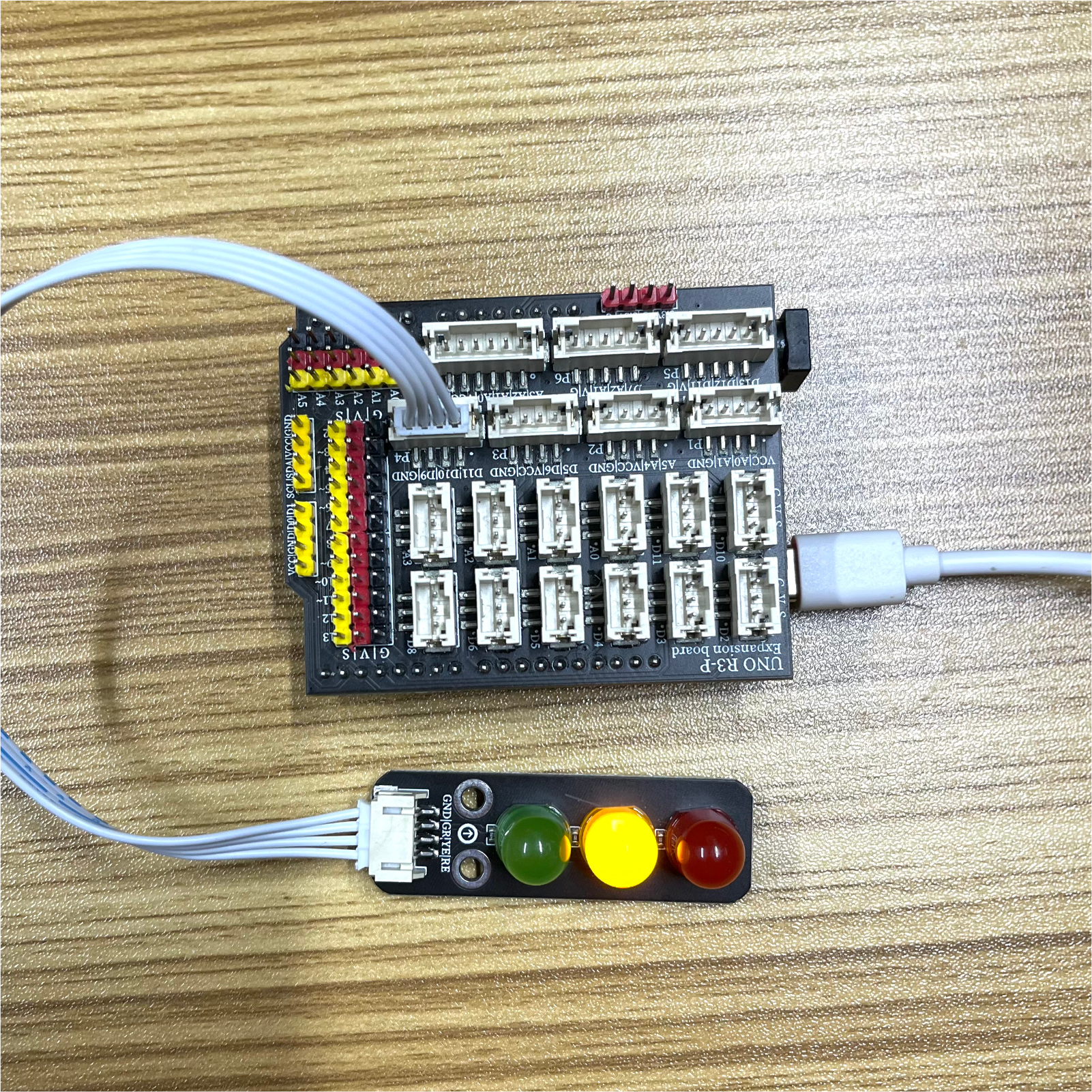

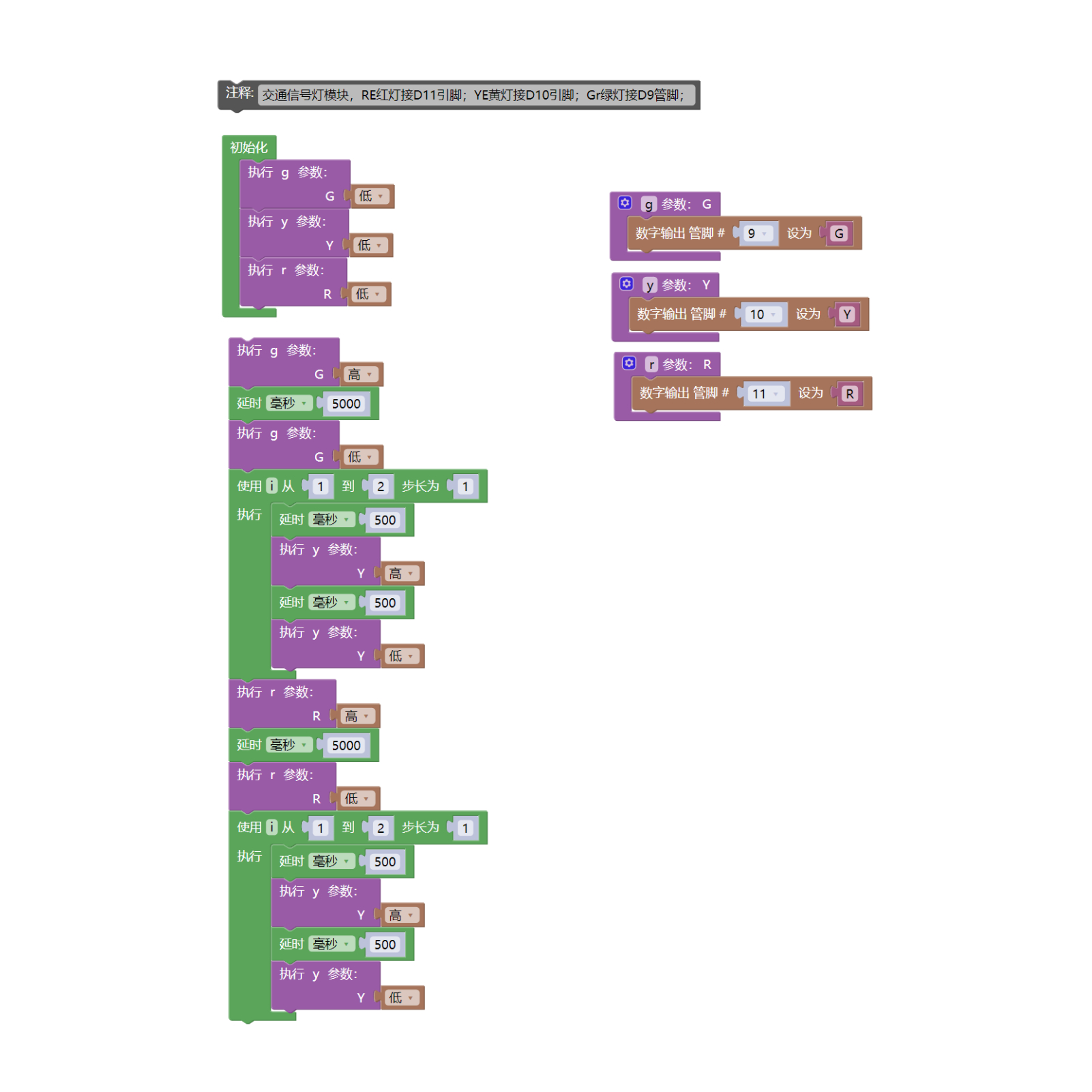

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

//交通信号灯模块，RE红灯接D11号引脚；YE黄灯接D10号引脚；Gr绿灯接D9号管脚；


void setup() {
  g(LOW);//绿灯灭
  y(LOW);//黄灯灭
  r(LOW);//红灯灭
  pinMode(9, OUTPUT);//设置数字9口为输出
  pinMode(10, OUTPUT);//设置数字10口为输出
  pinMode(11, OUTPUT);//设置数字11口为输出
}

void loop() {

 g(HIGH);//绿灯亮
  delay(5000);//延时5s
  g(LOW);//绿灯灭
  for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
    delay(500);
    y(HIGH);
    delay(500);
    y(LOW);
  }
  r(HIGH);//红灯亮
  delay(5000);//延时5s
  r(LOW);//红灯灭
  for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
    delay(500);
    y(HIGH);
    delay(500);
    y(LOW);
  }

}
void g(boolean G) {//绿灯亮灭函数
  digitalWrite(9, G);
}

void y(boolean Y) {//黄灯亮灭函数
  digitalWrite(10, Y);
}

void r(boolean R) {//红灯亮灭函数
  digitalWrite(11, R);
}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine
import time


pin25 = machine.Pin(25, machine.Pin.OUT)
pin26 = machine.Pin(26, machine.Pin.OUT)
pin27 = machine.Pin(27, machine.Pin.OUT)
while True:
    pin25.value(1)
    time.sleep(1)
    pin25.value(0)
    pin26.value(1)
    time.sleep(1)
    pin26.value(0)
    pin27.value(1)
    time.sleep(1)
    pin27.value(0)
