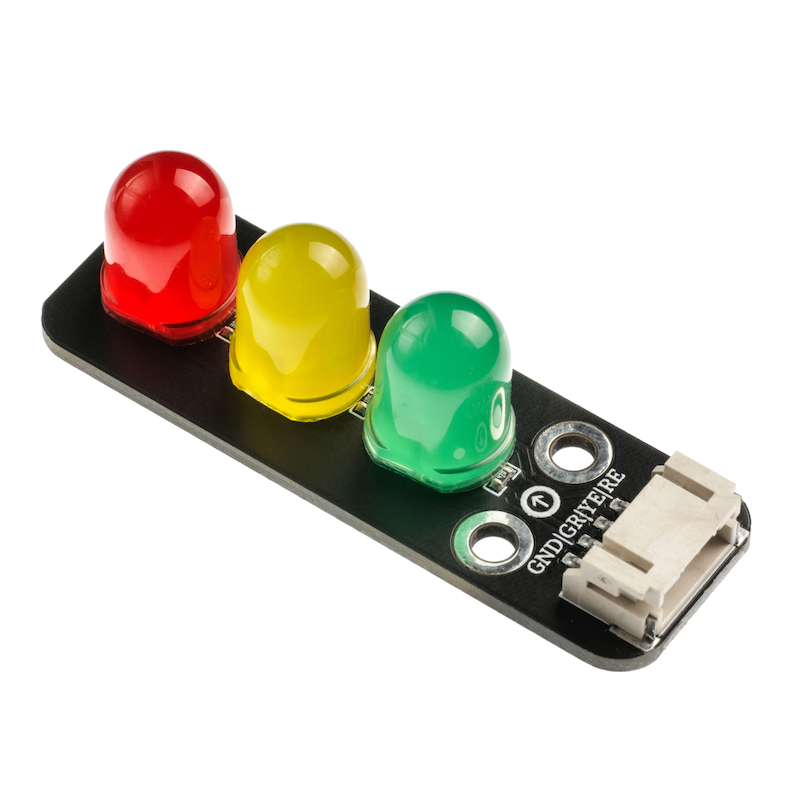

HS-F05P 交通信号灯模块

HS-F05P 交通信号灯模块

1、介绍

LED是发光二极管的缩写,由混合化合物制成,即镓(Ga),砷(AS),磷(P)。 磷化镓二极管发红光,磷化镓二极管发绿光,碳化硅二极管发黄光。发光二极管的反向击穿电压为5v。 其正伏安特性曲线太陡,模块上板载了限流电阻,以便在使用时控制流过管道的电流。交通灯就是板载了3个不同颜色的LED灯,通过控制对应的引脚就可以控制灯的亮灭。

2、原理图

信号灯-HS-F05P 原理图 点击查看

3、模块参数

引脚名称

描述

GND

GND(电源输入)

GR

绿灯引脚

YE

黄灯引脚

RE

红灯引脚

  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0端子线

  • 安装方式:双螺丝固定

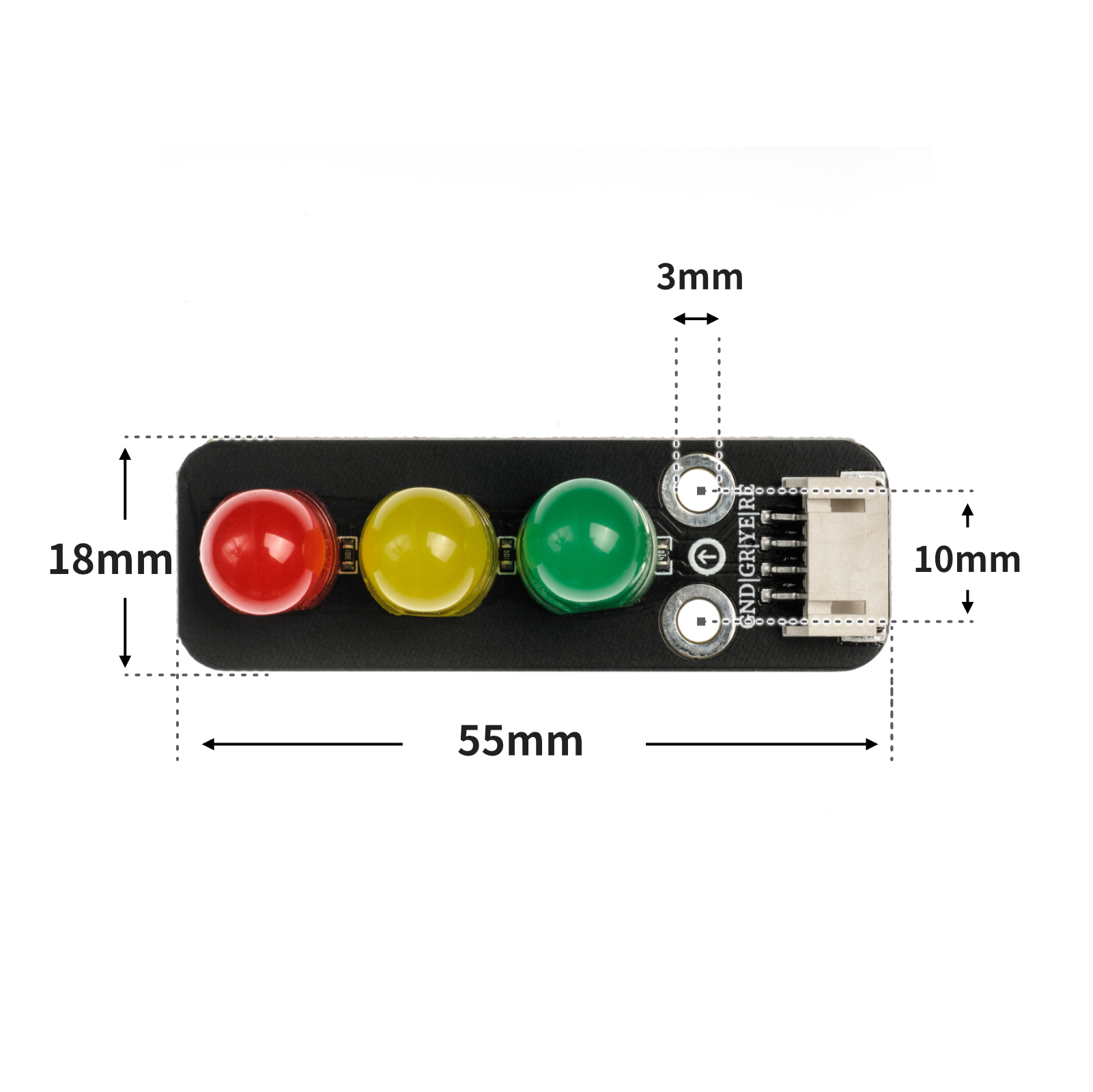

4、电路板尺寸

5、Arduino IDE示例程序

注意:程序上传时如果提示库文件报错,请先导入库文件!
Arduino IDE 库文件下载及导入教程:
点击查看

示例程序(UNO开发板):

//交通信号灯模块,RE红灯接D11号引脚;YE黄灯接D10号引脚;Gr绿灯接D9号管脚;


void setup() {
  g(LOW);//绿灯灭
  y(LOW);//黄灯灭
  r(LOW);//红灯灭
  pinMode(9, OUTPUT);//设置数字9口为输出
  pinMode(10, OUTPUT);//设置数字10口为输出
  pinMode(11, OUTPUT);//设置数字11口为输出
}

void loop() {

 g(HIGH);//绿灯亮
  delay(5000);//延时5s
  g(LOW);//绿灯灭
  for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
    delay(500);
    y(HIGH);
    delay(500);
    y(LOW);
  }
  r(HIGH);//红灯亮
  delay(5000);//延时5s
  r(LOW);//红灯灭
  for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
    delay(500);
    y(HIGH);
    delay(500);
    y(LOW);
  }

}
void g(boolean G) {//绿灯亮灭函数
  digitalWrite(9, G);
}

void y(boolean Y) {//黄灯亮灭函数
  digitalWrite(10, Y);
}

void r(boolean R) {//红灯亮灭函数
  digitalWrite(11, R);
}

6、ESP32 Python 示例(适用于Mixly IDE /米思齐)

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE ESP32库文件下载及导入教程:
点击查看

示例程序(ESP32-Python):

import machine
import time


pin25 = machine.Pin(25, machine.Pin.OUT)
pin26 = machine.Pin(26, machine.Pin.OUT)
pin27 = machine.Pin(27, machine.Pin.OUT)
while True:
    pin25.value(1)
    time.sleep(1)
    pin25.value(0)
    pin26.value(1)
    time.sleep(1)
    pin26.value(0)
    pin27.value(1)
    time.sleep(1)
    pin27.value(0)

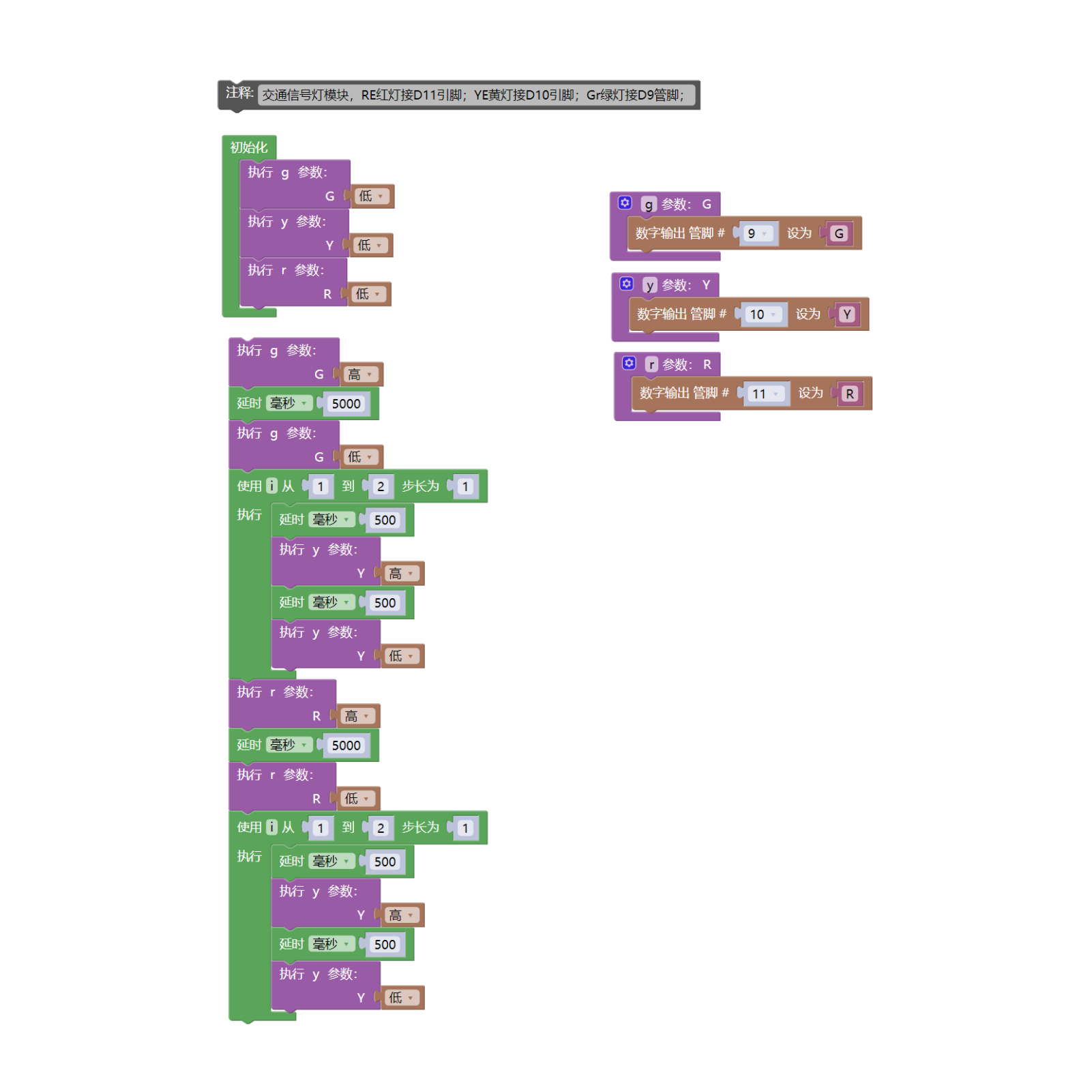

7、米思齐 Mixly 示例程序(图形化语言)

示例程序(UNO开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE Arduino库文件下载及导入教程:点击查看

示例程序(ESP32开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE ESP32库文件下载及导入教程:
点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件:

  • HELLO STEM UNO R3 开发板 *1

  • HELLO STEM UNO R3 P 扩展板 *1

  • USB type-c 数据线 *1

  • 交通信号灯模块(HS-F05P)*1

  • PH2.0 4P端子转杜邦线 *1 或 PH2.0 4P双头端子线 *1

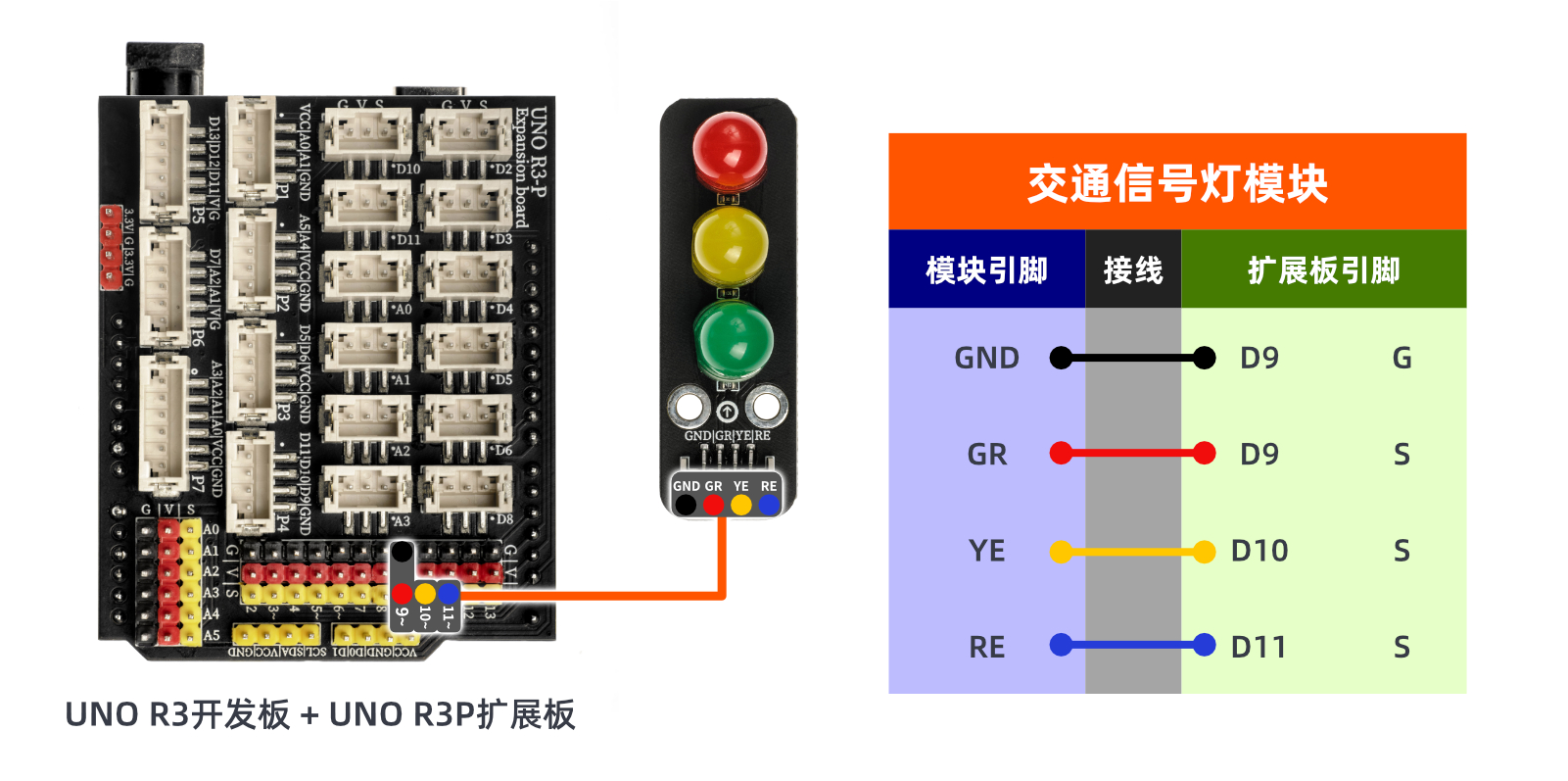

电路接线图:

ESP32 测试环境搭建

准备配件:待更新...

电路接线图:待更新...

9、视频教程

视频教程:点击查看

10、测试结论

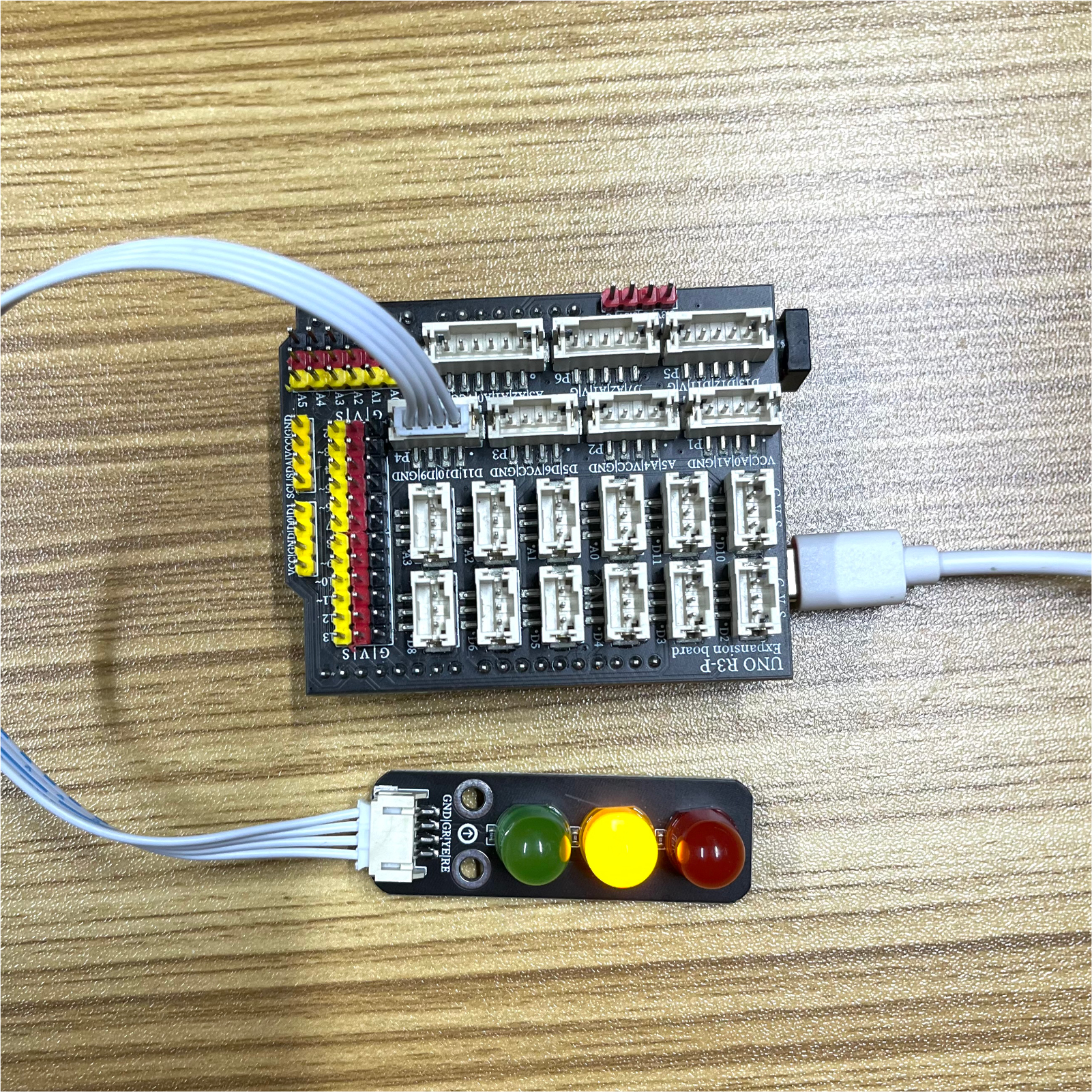

Arduino UNO测试结果:

器件连接好线之后,将上述程序烧录到Arduino UNO 开发板之后,将会显示红绿黄灯交替亮灭,达到交通信号灯效果。

ESP32 测试结果:

待更新...
