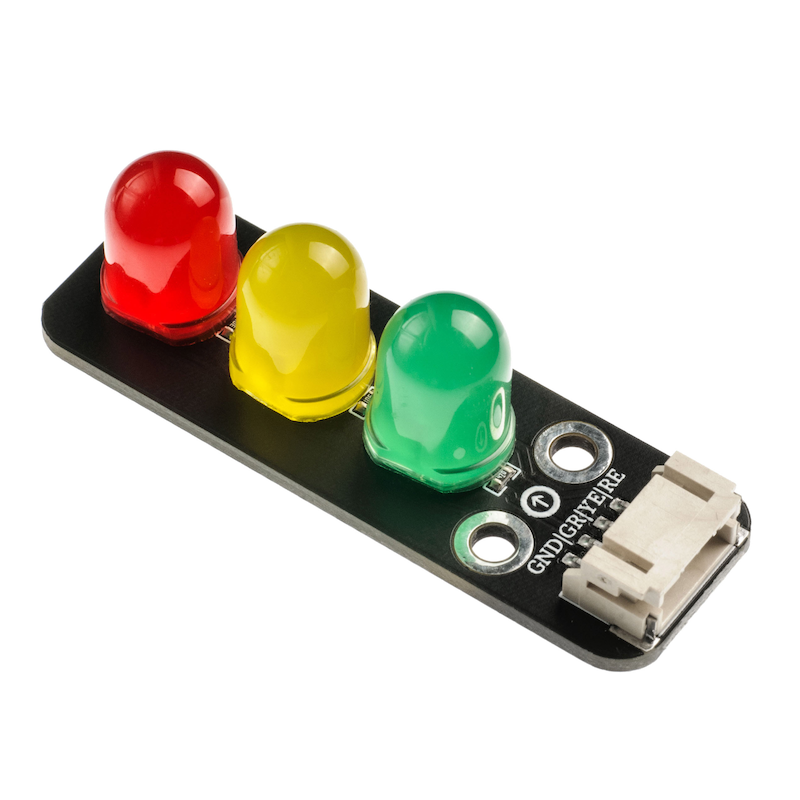

HS-F05P 교통 신호 모듈

HS-F05P 교통 신호 모듈

1、소개

2、시뮬레이션 그래프

신호등-HS-F05P 시뮬레이션 그래픽点击查看

3、모듈 매개변수

핀 이름

설명

GND

GND(전원 입력)

GR

녹색 램프 핀

YE

yellow light pin

RE

red light pin

  • 전원전압: 3.3V / 5V

  • 연결방식: PH2.0 케이블접속

  • 설치방식: 더블스크루 고정

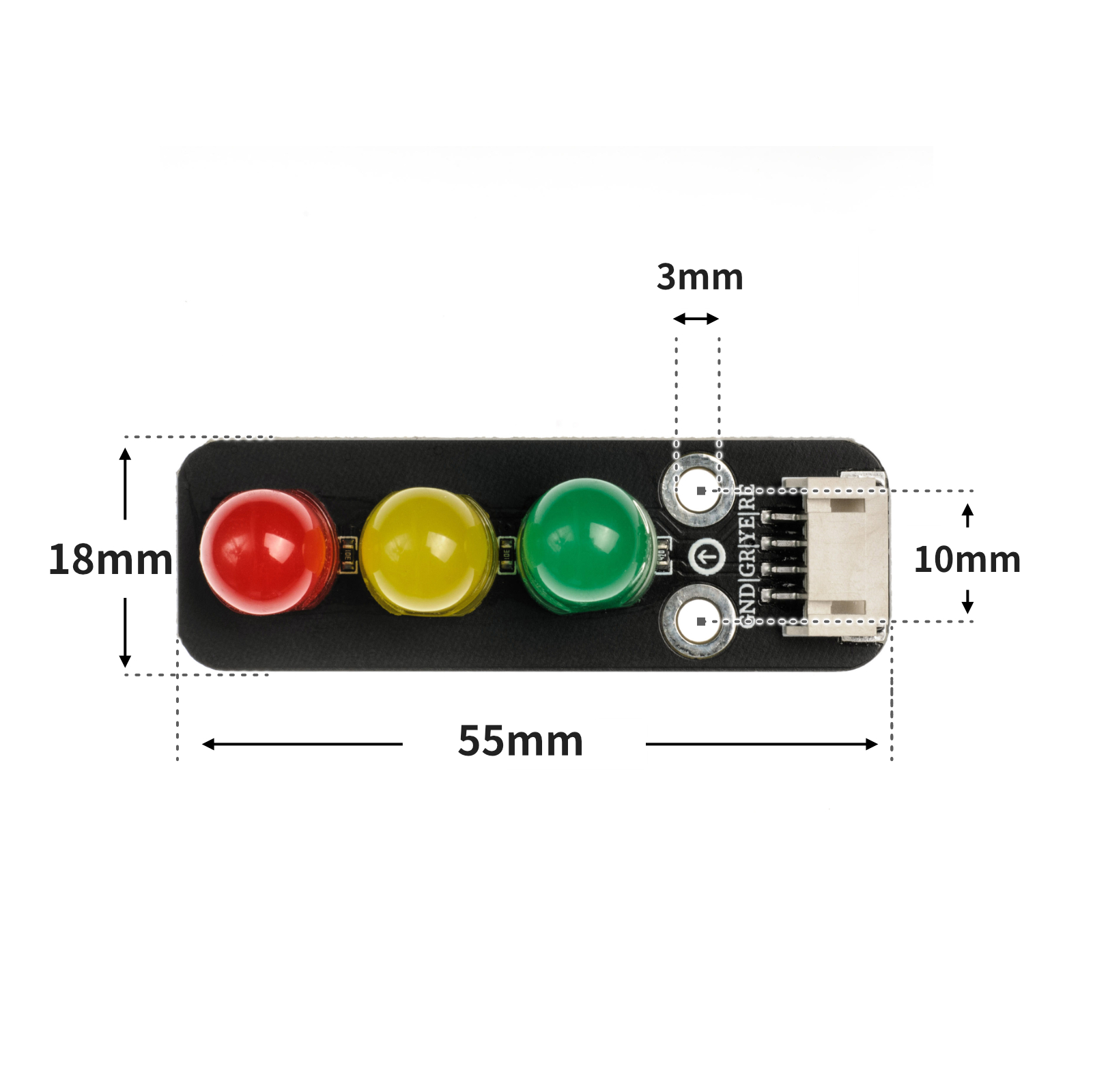

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요!
Arduino IDE 라이브러리 다운로드 및 导入 가이드:
点击查看

예제 프로그램(UNO 개발 보드):

//交通信号灯模块,RE红灯接D11号引脚;YE黄灯接D10号引脚;Gr绿灯接D9号管脚;


void setup() {
  g(LOW);//绿灯灭
  y(LOW);//黄灯灭
  r(LOW);//红灯灭
  pinMode(9, OUTPUT);//设置数字9口为输出
  pinMode(10, OUTPUT);//设置数字10口为输出
  pinMode(11, OUTPUT);//设置数字11口为输出
}

void loop() {

 g(HIGH);//绿灯亮
  delay(5000);//延时5s
  g(LOW);//绿灯灭
  for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
    delay(500);
    y(HIGH);
    delay(500);
    y(LOW);
  }
  r(HIGH);//红灯亮
  delay(5000);//延时5s
  r(LOW);//红灯灭
  for (int i = 1; i <= 2; i = i + (1)) {//for循环 黄灯间隔隔0.5s闪烁两次
    delay(500);
    y(HIGH);
    delay(500);
    y(LOW);
  }

}
void g(boolean G) {//绿灯亮灭函数
  digitalWrite(9, G);
}

void y(boolean Y) {//黄灯亮灭函数
  digitalWrite(10, Y);
}

void r(boolean R) {//红灯亮灭函数
  digitalWrite(11, R);
}

6、ESP32 Python 예제(Mixly IDE /미스키에 적용됨)

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요!
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:
点击查看

예제 프로그램(ESP32-Python):

import machine
import time


pin25 = machine.Pin(25, machine.Pin.OUT)
pin26 = machine.Pin(26, machine.Pin.OUT)
pin27 = machine.Pin(27, machine.Pin.OUT)
while True:
    pin25.value(1)
    time.sleep(1)
    pin25.value(0)
    pin26.value(1)
    time.sleep(1)
    pin26.value(0)
    pin27.value(1)
    time.sleep(1)
    pin27.value(0)

7、미스키 Mixly 예제 프로그램(그래픽 언어)

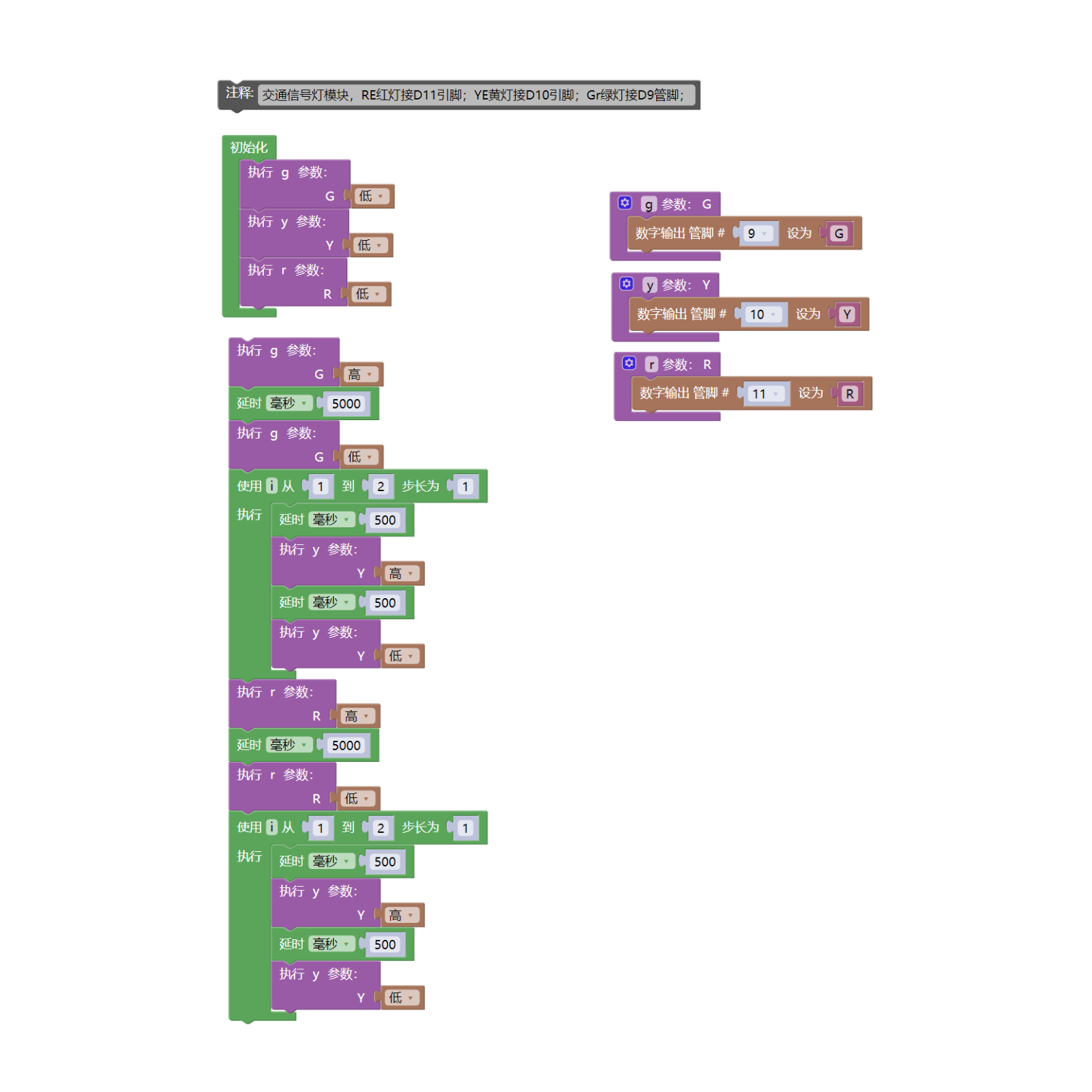

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요!
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

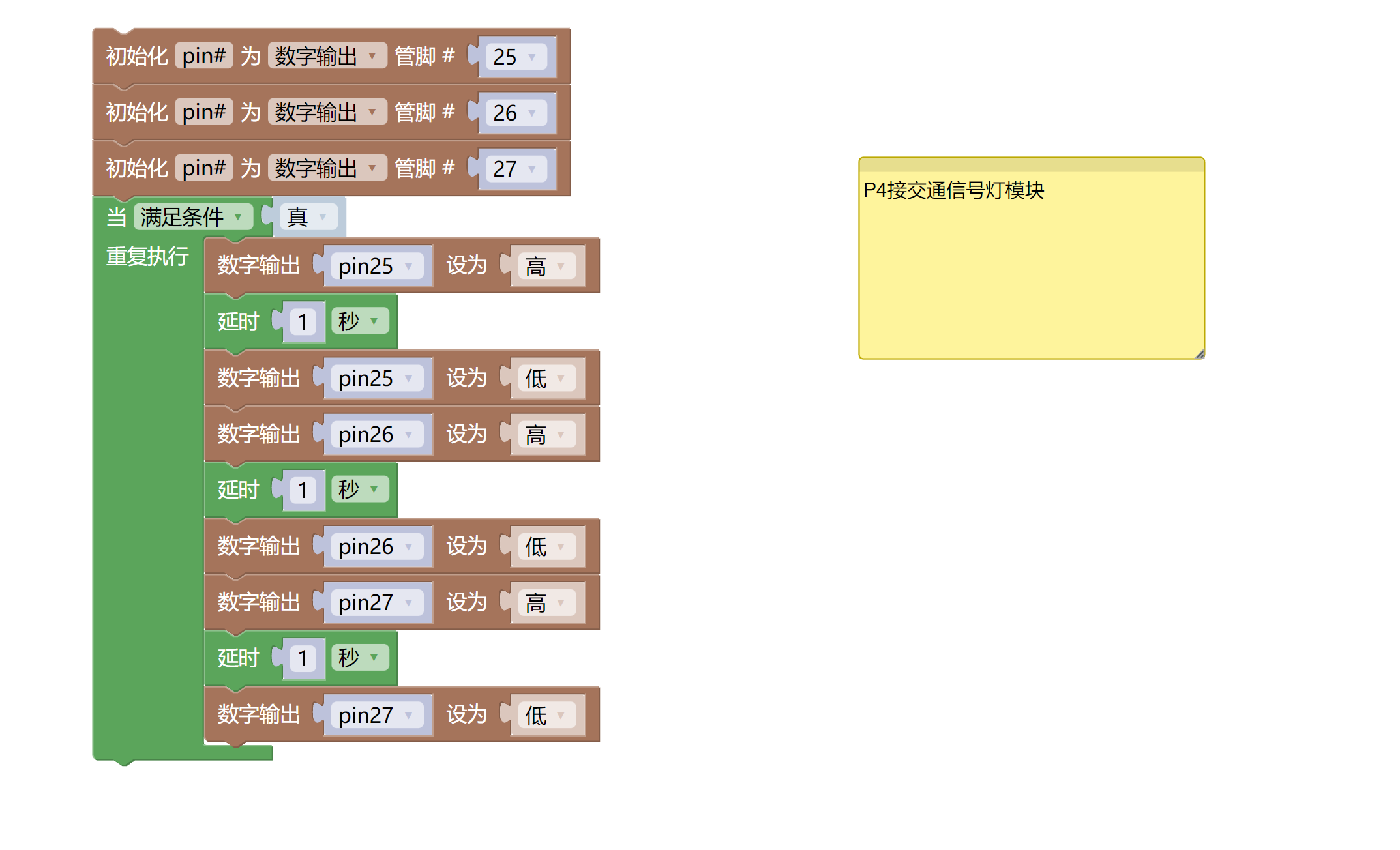

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요!
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:
点击查看

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비:“

  • HELLO STEM UNO R3 개발 보드 *1

  • HELLO STEM UNO R3 P 확장 보드 *1

  • USB type-c 데이터 케이블 *1

  • 교통 신호등 모듈(HS-F05P)*1

  • PH2.0 4P 핀 전도선 *1 또는 PH2.0 4P 양쪽 핀 전도선 *1

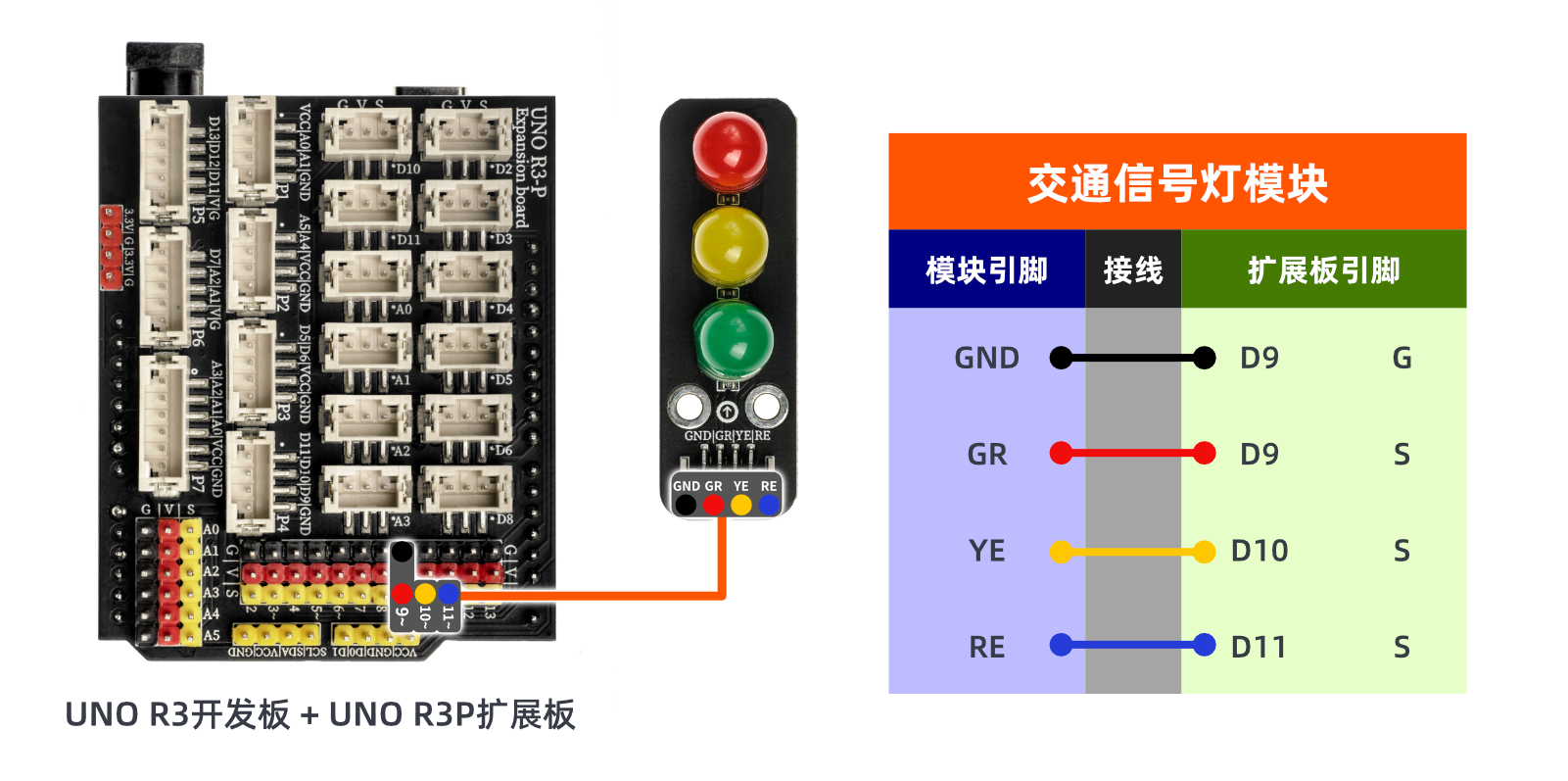

전기 연결도):

ESP32 테스트 환경 설정

부품 준비:“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

9、비디오 강의

비디오 강의:点击查看

10, 테스트 결과

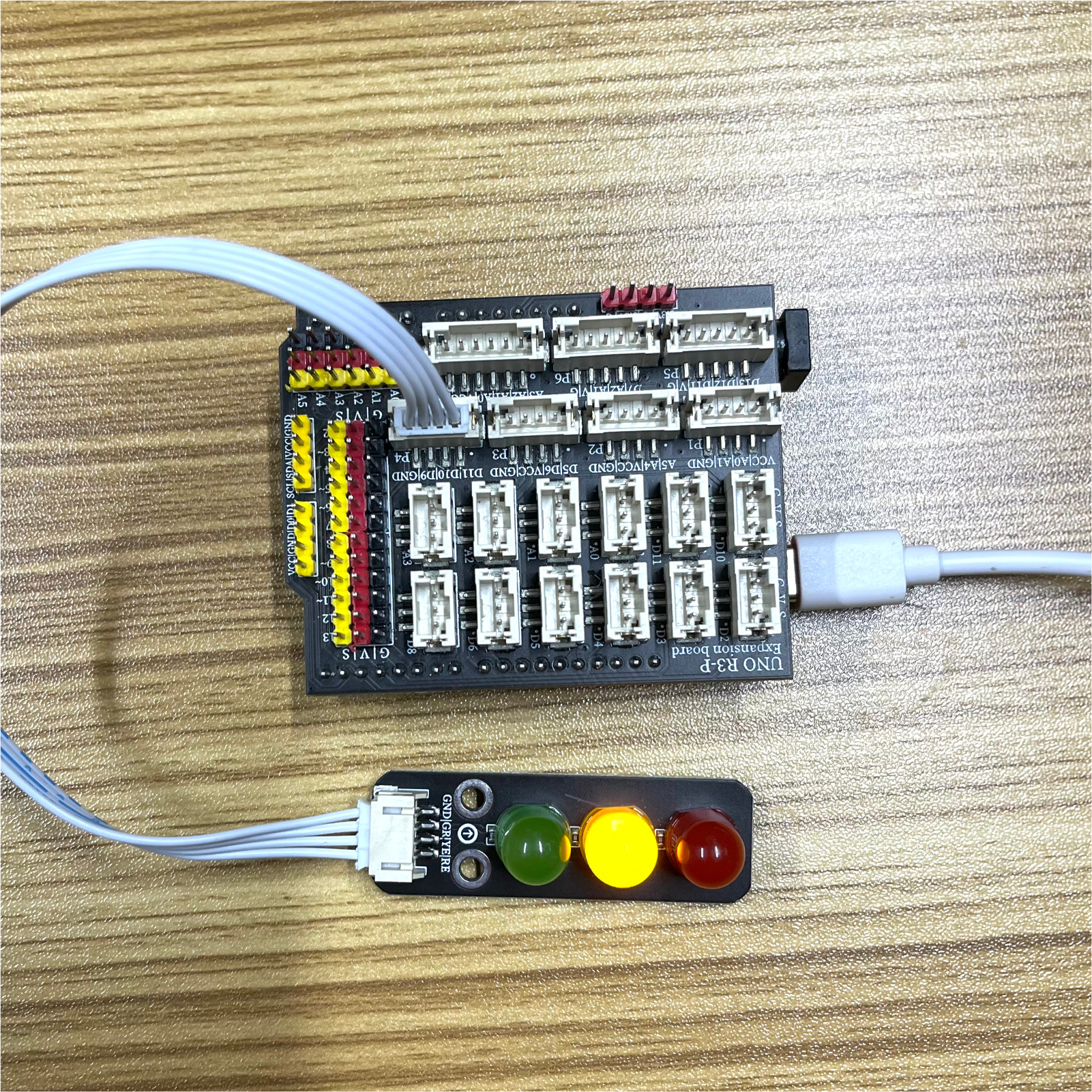

Arduino UNO 테스트 결과:

선이 연결되면, 위의 프로그램을 Arduino UNO 개발판에 탑재한 후, 빨강绿黄의 케이스를 번갈아 점멸하여 교통신호등 효과를 가지게 됩니다。

ESP32 테스트 결과:

업데이트 대기 중...
