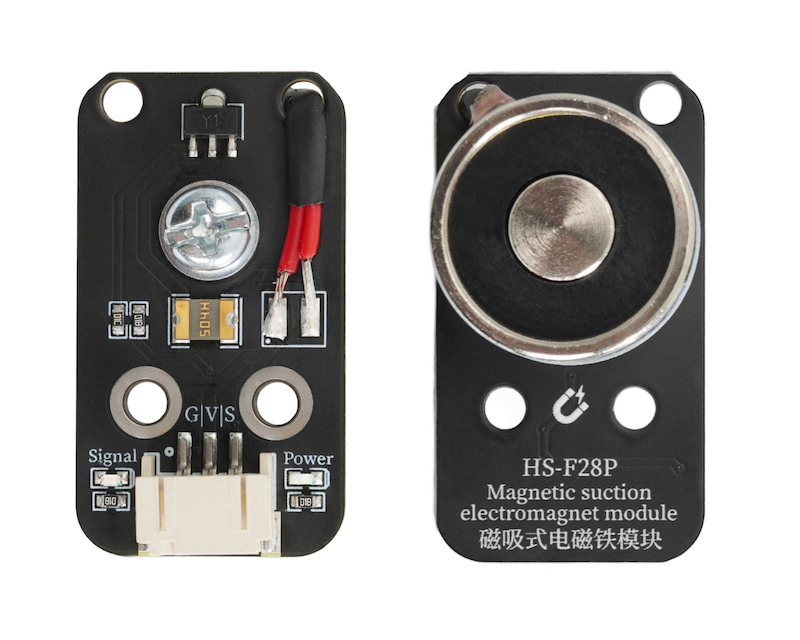

HS-F28P 磁吸式電磁鐵模組

1、介紹

吸盤式電磁鐵模塊是一種將電磁力轉化為吸附力的裝置。當電磁鐵的線圈接通電源時，會產生強大的磁場。磁場透過鐵芯傳導，並穿過吸盤，使吸盤內的空氣被磁化，形成一個低氣壓區域。同時，磁場也會對附近的鐵磁性物體產生吸引力，使得吸盤與物體之間形成緊密的吸附狀態，從而實現吸附和固定物體的功能。當斷開電源時，電磁鐵的磁場消失，吸盤內的氣壓恢復正常，吸附力消失，物體即可被釋放。

2、原理圖

吸盤式電磁鐵模組-HS-F28P 原理圖點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	數字信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0端子線
安裝方式：螺絲固定

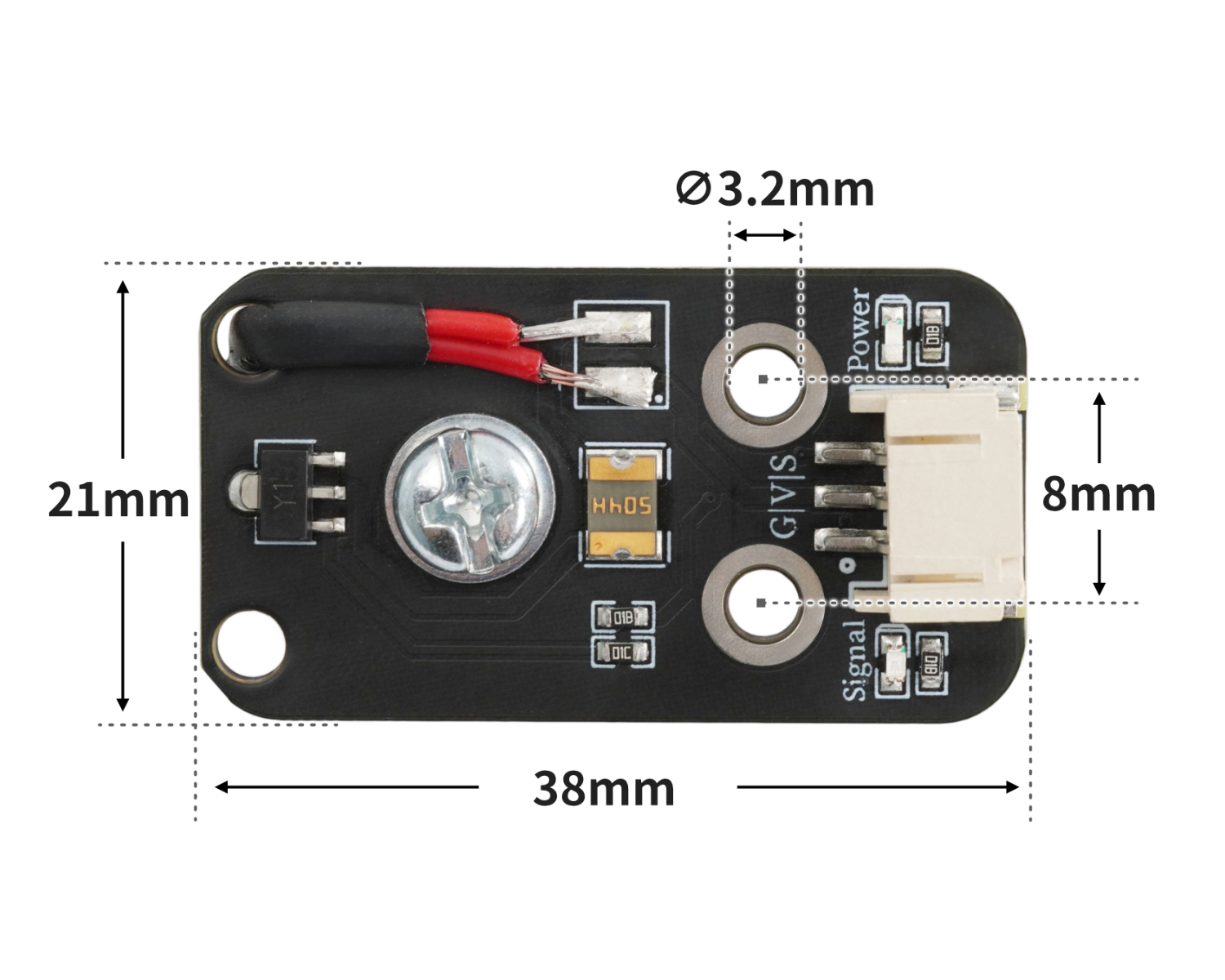

4、電路板尺寸

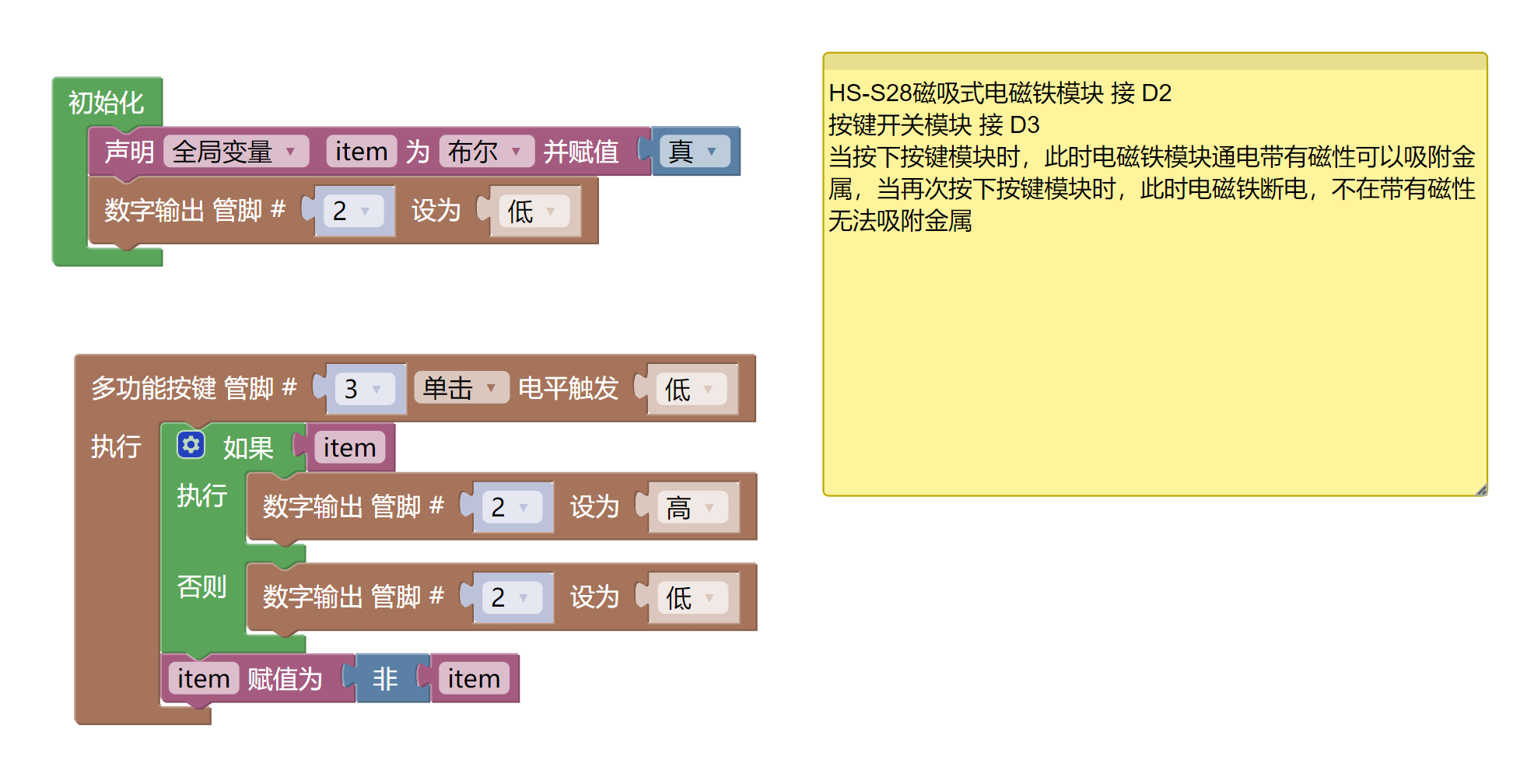

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

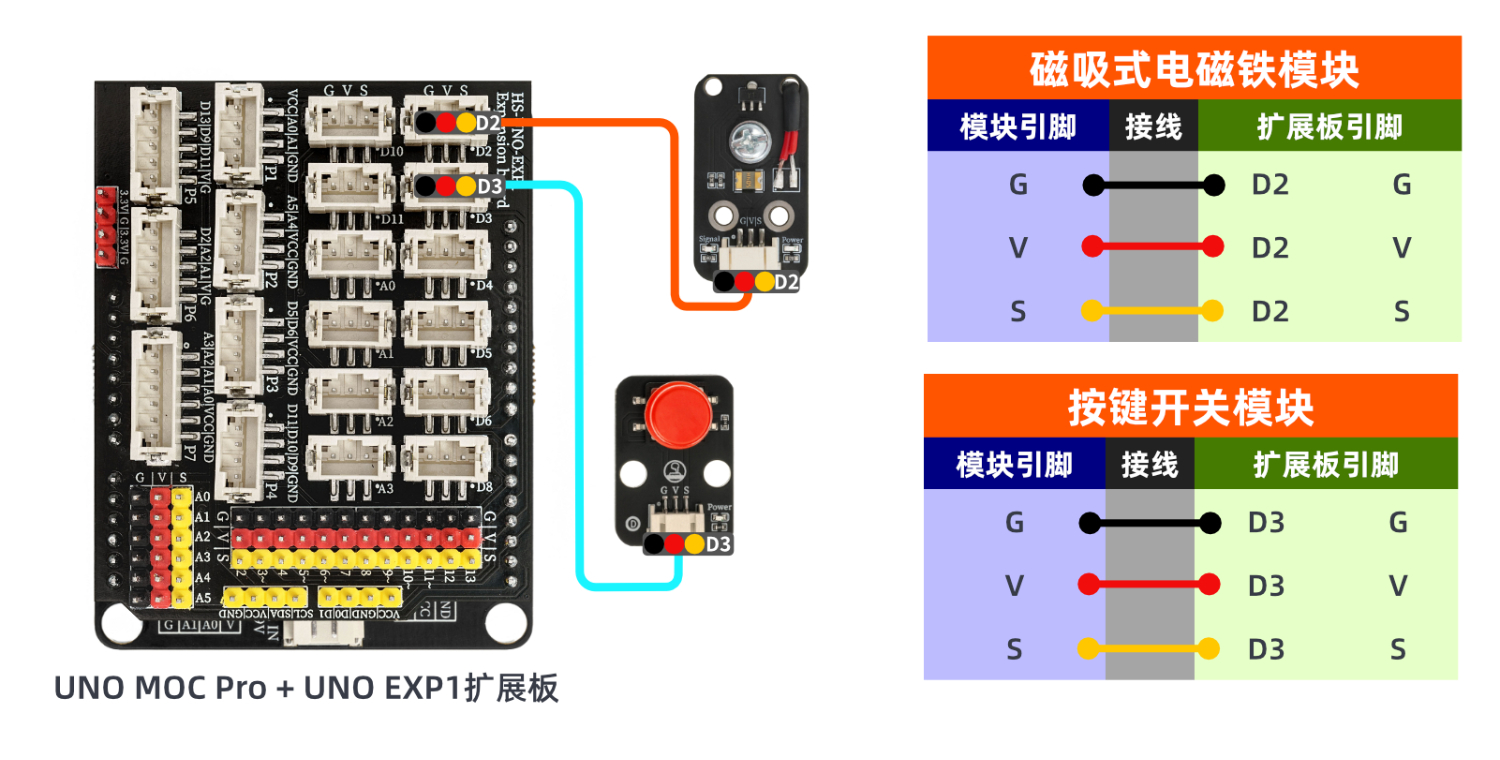

示範程序（UNO開發板）：

#include <OneButton.h>

volatile boolean item;
OneButton button3(3,true);

void attachClick3() {
  if (item) {
    digitalWrite(2,HIGH);

  } else {
    digitalWrite(2,LOW);

  }
  item = !item;
}

void setup(){
  item = true;
  pinMode(2, OUTPUT);
  digitalWrite(2,LOW);
  button3.attachClick(attachClick3);
}

void loop(){
  button3.tick();
}

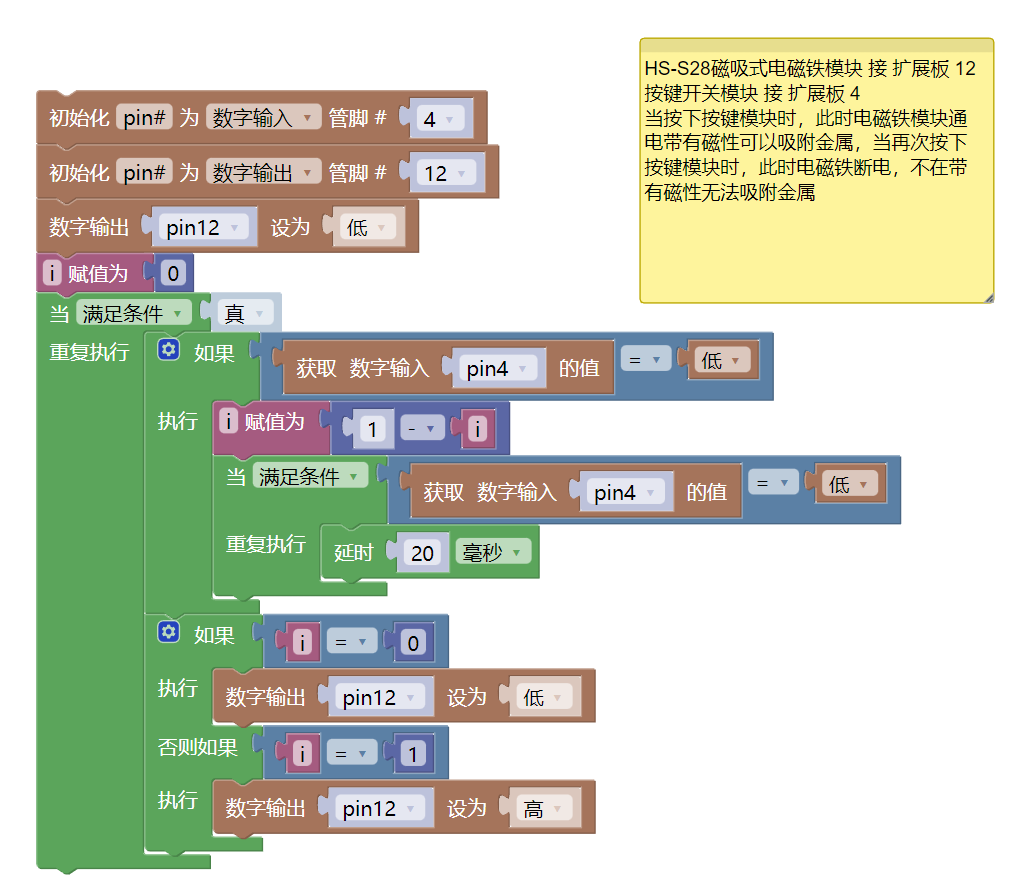

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine
import time


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
pin12.value(0)
i = 0
while True:
    if pin4.value() == 0:
        i = 1 - i
        while pin4.value() == 0:
            time.sleep_ms(20)
    if i == 0:
        pin12.value(0)
    elif i == 1:
        pin12.value(1)
