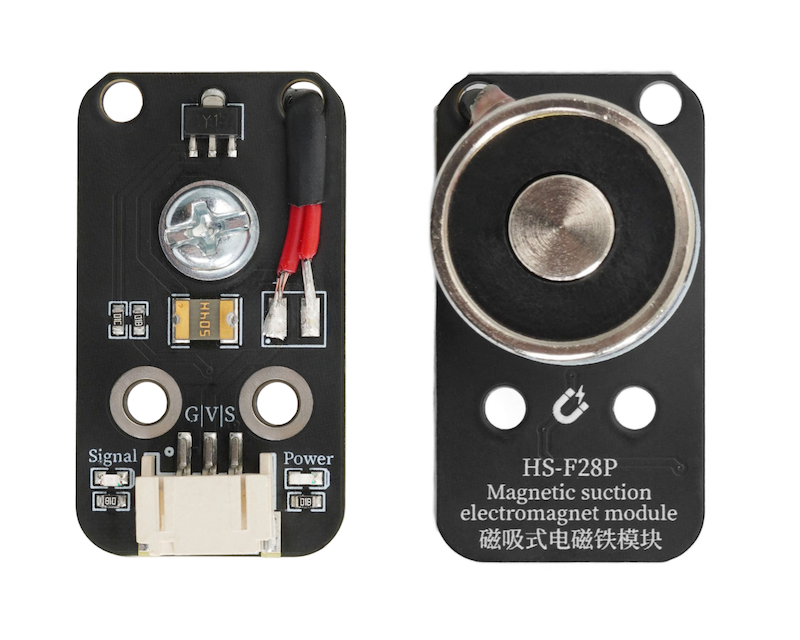

HS-F28P 磁吸式电磁铁模块

1、介绍

吸盘式电磁铁模块是一种将电磁力转化为吸附力的装置。当电磁铁的线圈接通电源时，会产生强大的磁场。磁场通过铁芯传导，并穿过吸盘，使吸盘内的空气被磁化，形成一个低气压区域。同时，磁场也会对附近的铁磁性物体产生吸引力，使得吸盘与物体之间形成紧密的吸附状态，从而实现吸附和固定物体的功能。当切断电源时，电磁铁的磁场消失，吸盘内的气压恢复正常，吸附力消失，物体即可被释放。

2、原理图

吸盘式电磁铁模块-HS-F28P 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：螺丝固定

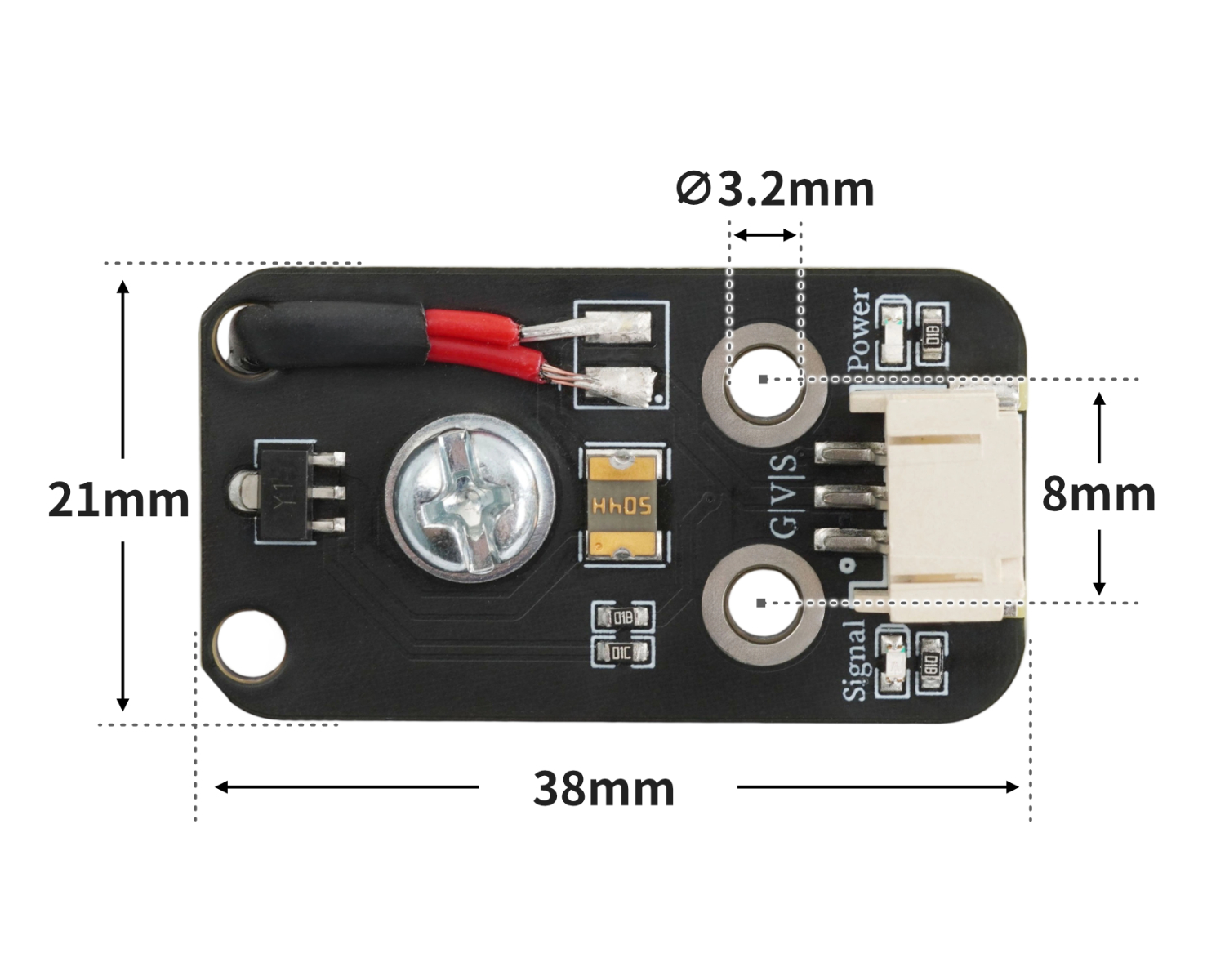

4、电路板尺寸

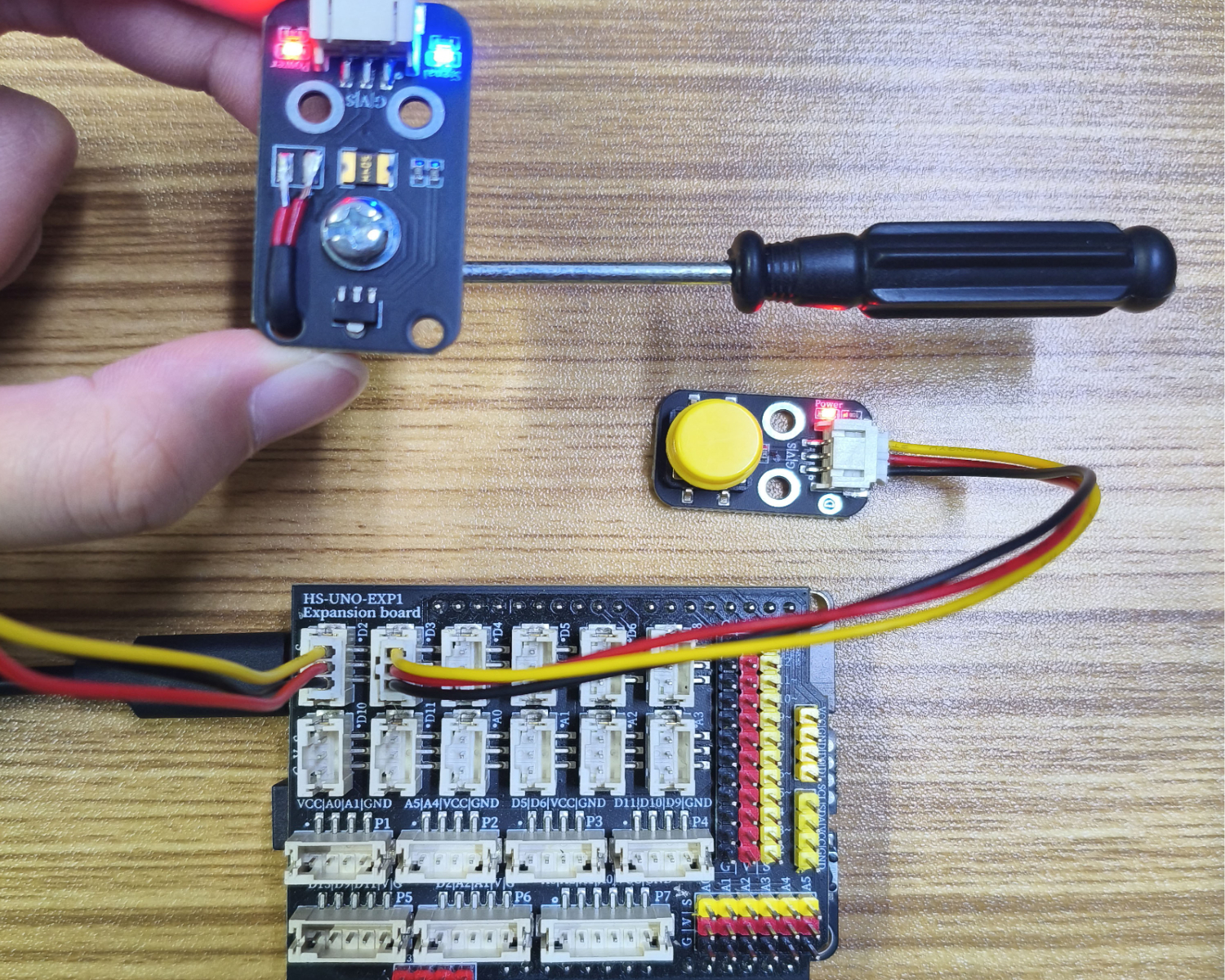

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

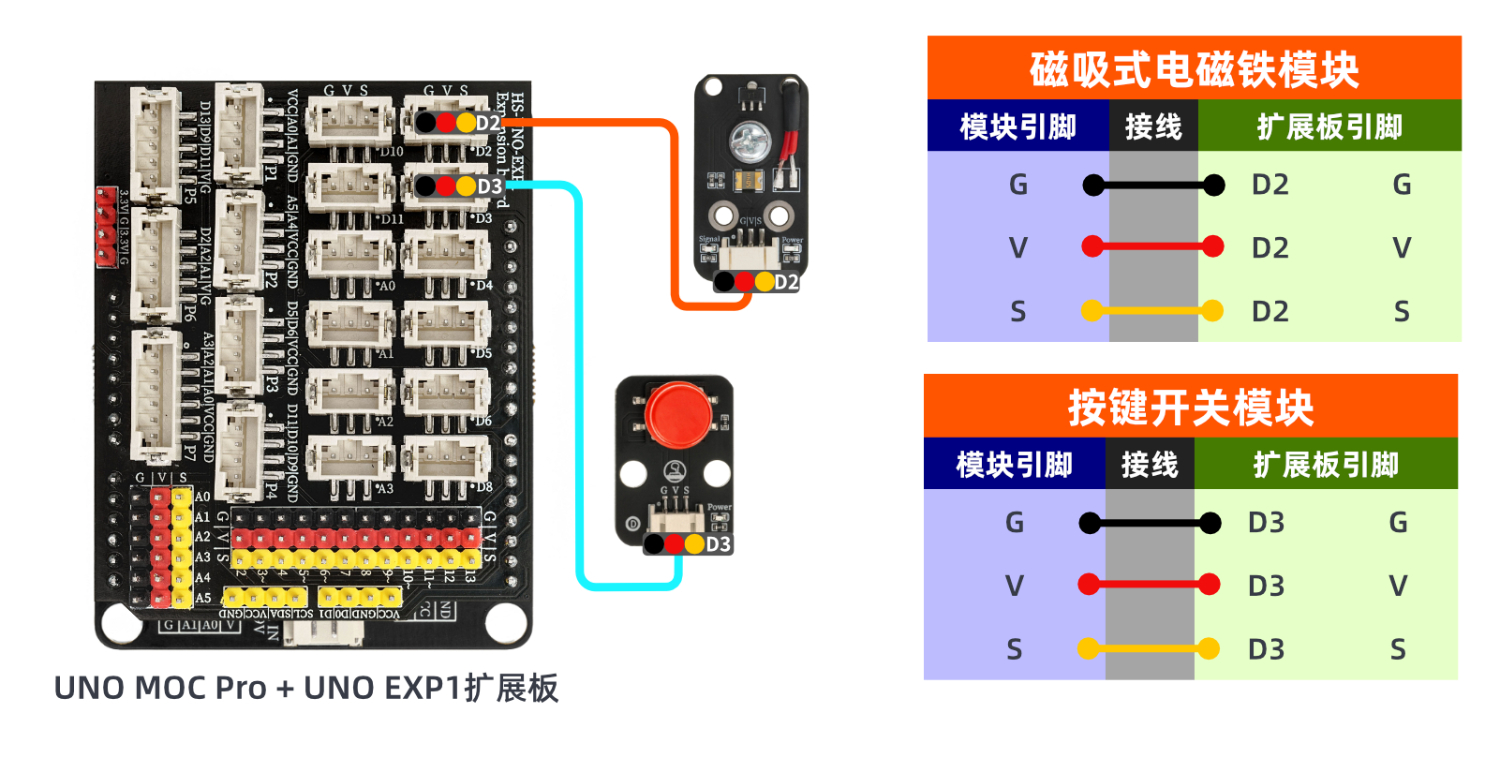

示例程序（UNO开发板）：

#include <OneButton.h>

volatile boolean item;
OneButton button3(3,true);

void attachClick3() {
  if (item) {
    digitalWrite(2,HIGH);

  } else {
    digitalWrite(2,LOW);

  }
  item = !item;
}

void setup(){
  item = true;
  pinMode(2, OUTPUT);
  digitalWrite(2,LOW);
  button3.attachClick(attachClick3);
}

void loop(){
  button3.tick();
}

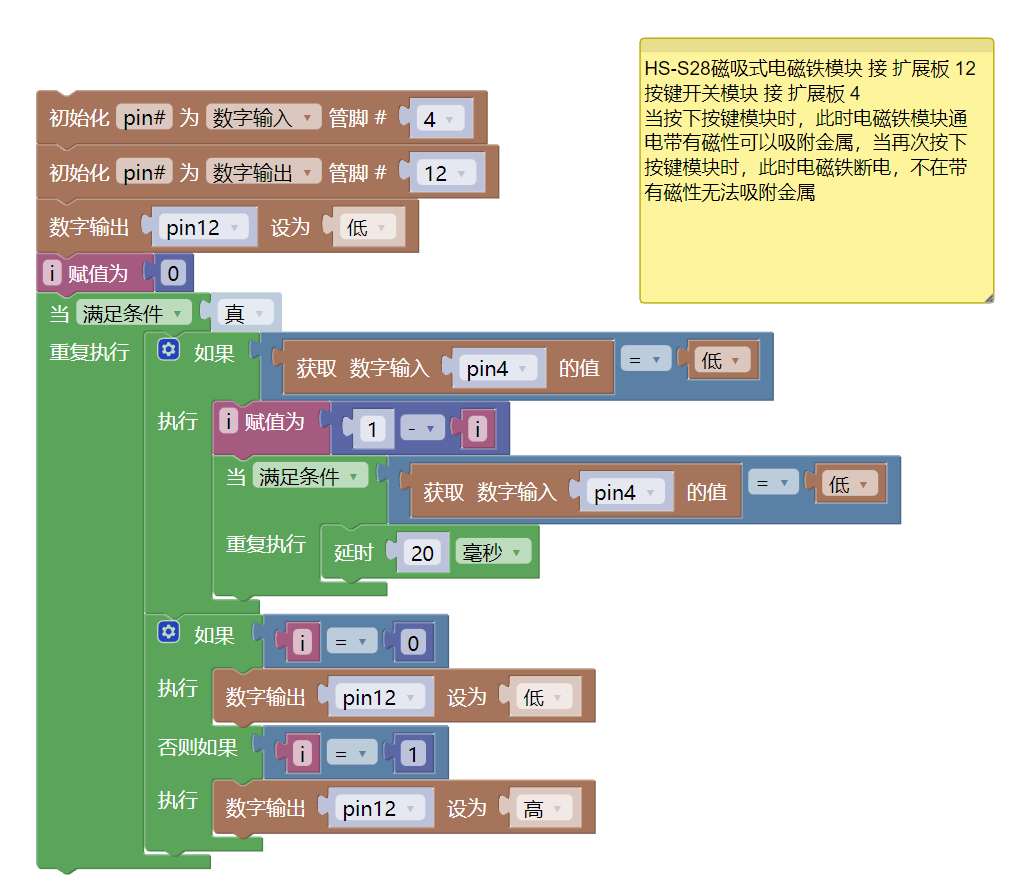

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
import time


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
pin12.value(0)
i = 0
while True:
    if pin4.value() == 0:
        i = 1 - i
        while pin4.value() == 0:
            time.sleep_ms(20)
    if i == 0:
        pin12.value(0)
    elif i == 1:
        pin12.value(1)
