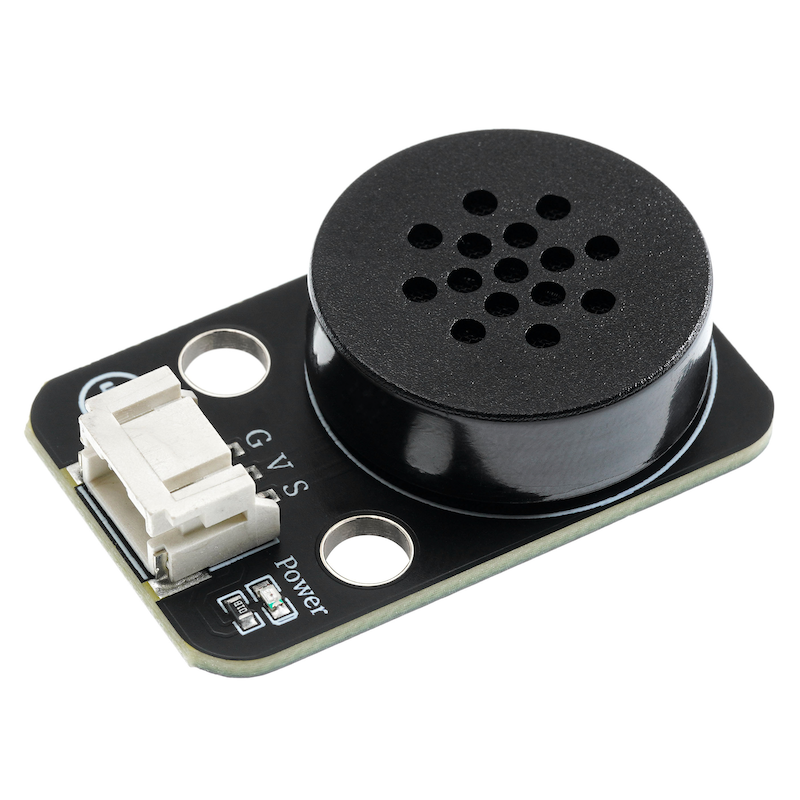

HS-F26-L 语音播报模块

1、介绍

语音播报模块(68段日常用语)，采用otp语音芯片，内置68段日常用语，通过单总线即可控制播放，可以实现内置所有语音的播报、8级音量控制、循环播放播放。支持mixly等图形化软件;兼容arduino，esp32等开发板。内置语音有68段。例如：老师，爸爸，妈妈，爷爷，奶奶，姥姥，姥爷，哥哥，姐姐，叔叔，阿姨，上午，下午，晚上，前方，厘米，新年快乐，身体健康，工作顺利，学习进步，您好，谢谢，的，祝，慢走，欢迎光临，亲爱的，同学们，工作辛苦了，点，打开，关闭，千，百，十，1，2，3，4，5，6，7，8，9，0，当前，转，左，右，请，已，现在，是，红灯，绿灯，黄灯，温度，湿度，欢迎常来，还有，秒，分，变，等，下一次，功能，障碍物，世界那么大我想去看看。具体使用说明，请下载资料。

语音播报模块使用说明：点击下载

2、原理图

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数据引脚

供电电压：3.3V / 5V
连接方式：PH2.0 3P端子线
安装方式：双螺丝固定

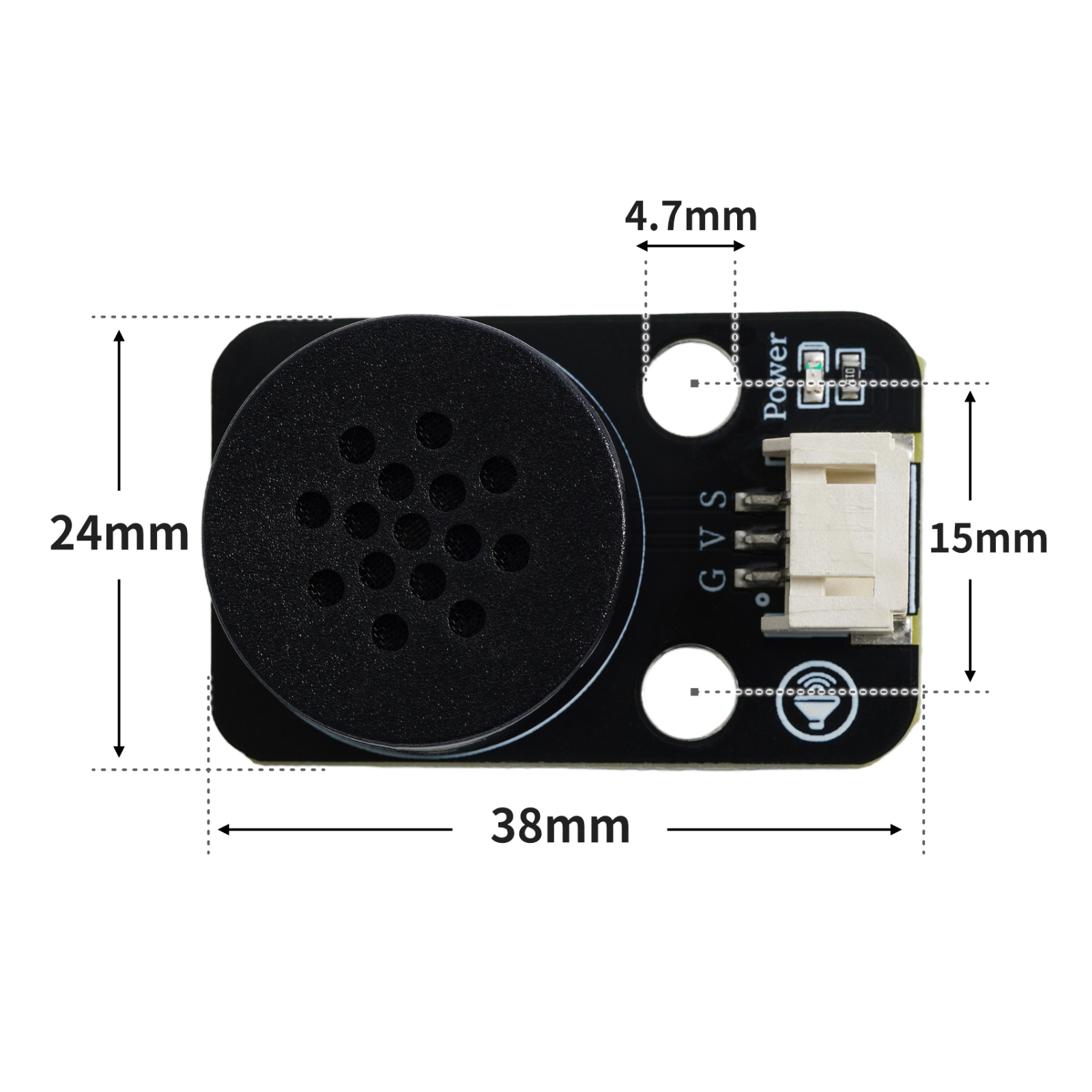

4、电路板尺寸

5、米思齐添加UNO库和Python库

Arduino UNO 库添加：
米思齐自带库不需要再添加。

ESP32 Micro python 库添加：

安装库文件请点击这里：参考链接

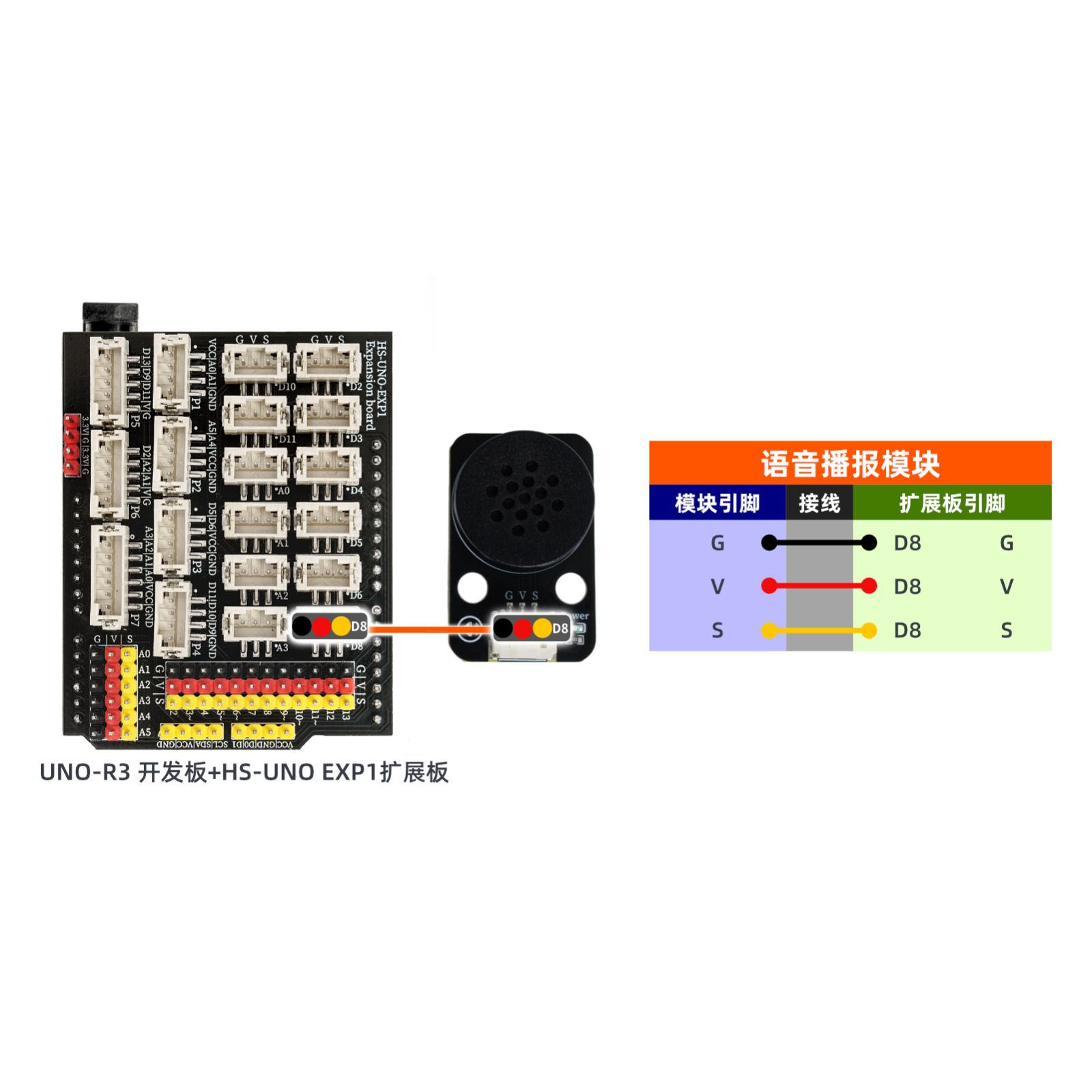

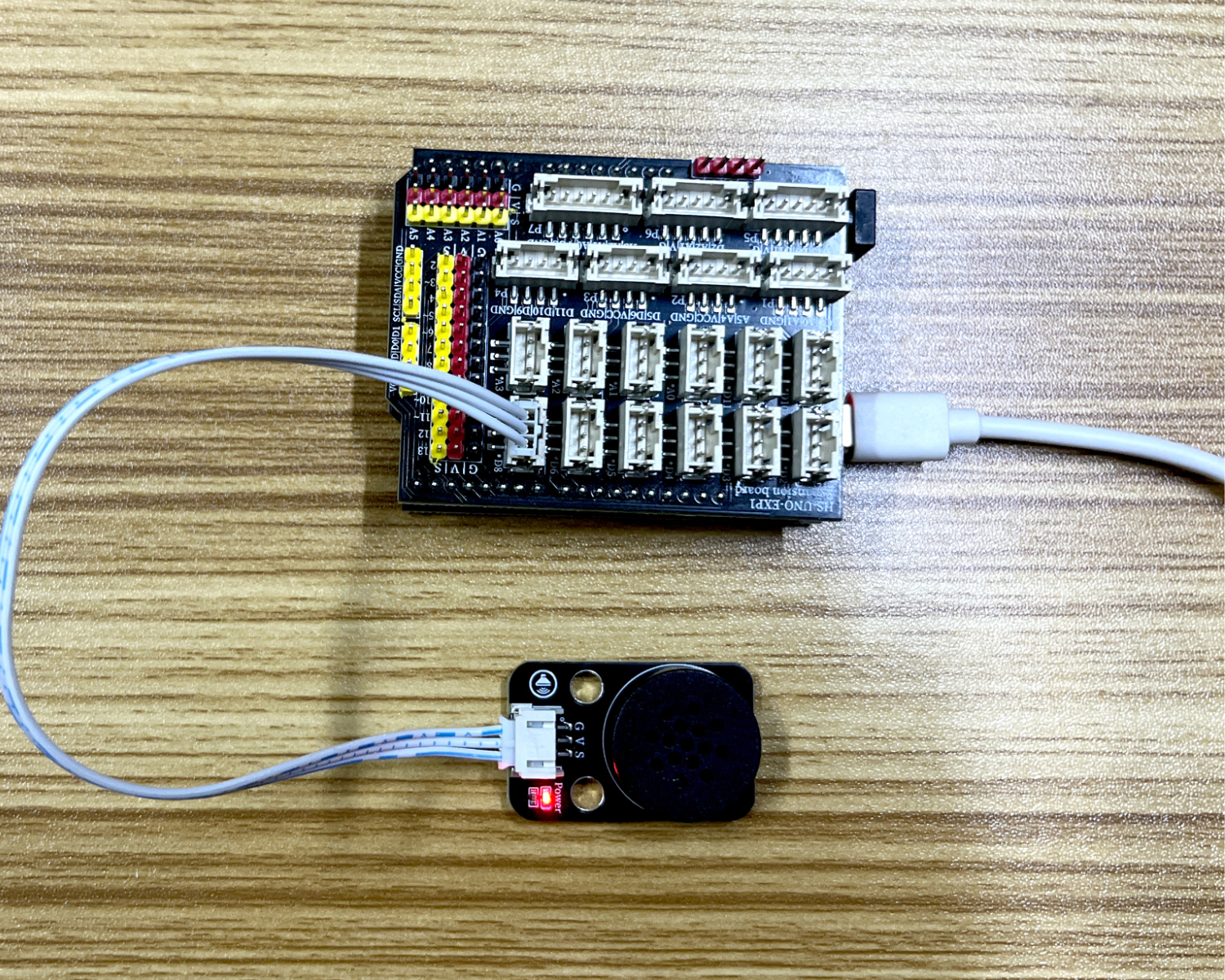

6、Arduino IDE示例程序

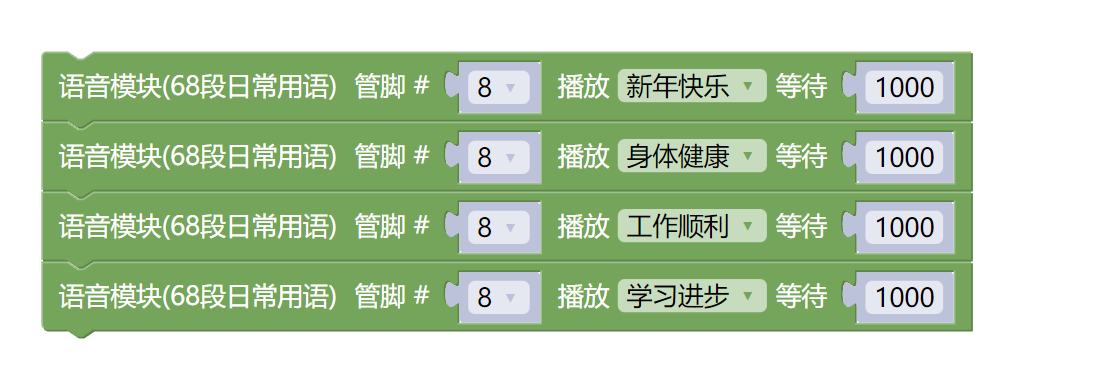

Arduino UNO 图形化示例程序：

void send_data(int addr) {
  int i;
  digitalWrite(8, LOW);
  delay(3); //>2ms
  for (i = 0; i < 8; i++) {
    digitalWrite(8, HIGH);
    if (addr & 1) {
      delayMicroseconds(2400); //>2400us
      digitalWrite(8, LOW);
      delayMicroseconds(800);
    } //>800us
    else {
      delayMicroseconds(800); //>800us
      digitalWrite(8, LOW);
      delayMicroseconds(2400);
    } //>2400us
    addr >>= 1;
  }
  digitalWrite(8, HIGH);
}

void setup(){
  pinMode(8, OUTPUT);
}

void loop(){
  send_data(0x10); //volume control 0xE0-E7;
  delay(1000);
  send_data(0x11); //volume control 0xE0-E7;
  delay(1000);
  send_data(0x12); //volume control 0xE0-E7;
  delay(1000);
  send_data(0x13); //volume control 0xE0-E7;
  delay(1000);

}

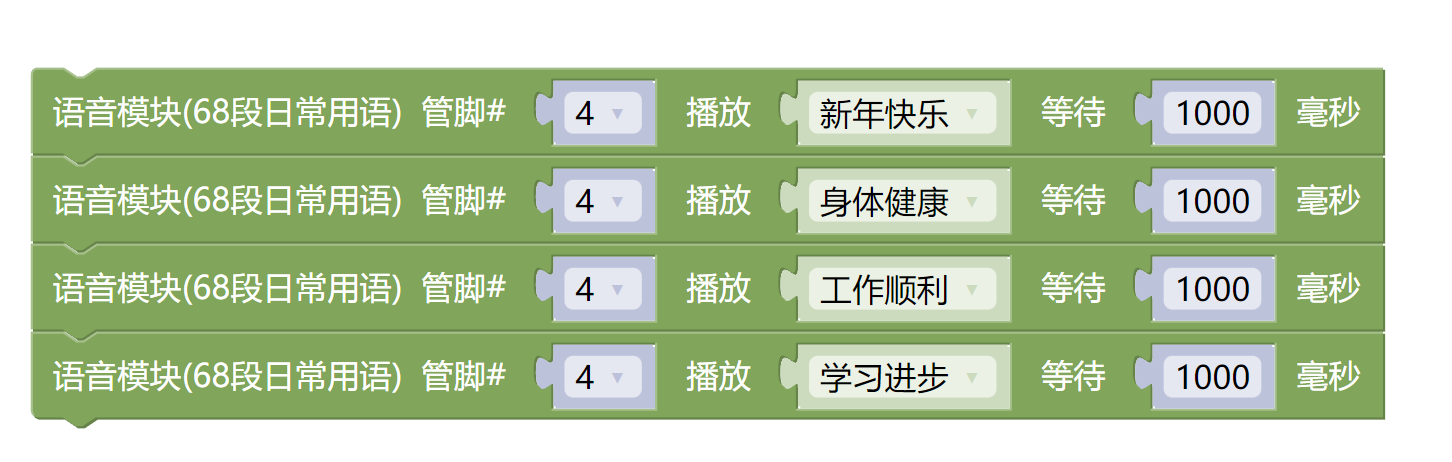

ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：

import machine
import time
def voice_broadcast(Pin, directives, delay):
    Pin.value(0)
    time.sleep_ms(5)
    for i in range(0, 8, 1):
        if ((directives>>i)&0x01) == 0:
            Pin.value(1)
            time.sleep_us(800)
            Pin.value(0)
            time.sleep_us(2400)
        elif ((directives>>i)&0x01) == 1:
            Pin.value(1)
            time.sleep_us(2400)
            Pin.value(0)
            time.sleep_us(800)
    Pin.value(1)
    time.sleep_ms(delay)

Pin4 = machine.Pin(4, machine.Pin.OUT)
Pin4.value(1)
time.sleep_ms(10)


voice_broadcast(Pin4, 0x10,1000)
voice_broadcast(Pin4, 0x11,1000)
voice_broadcast(Pin4, 0x12,1000)
voice_broadcast(Pin4, 0x13,1000)
