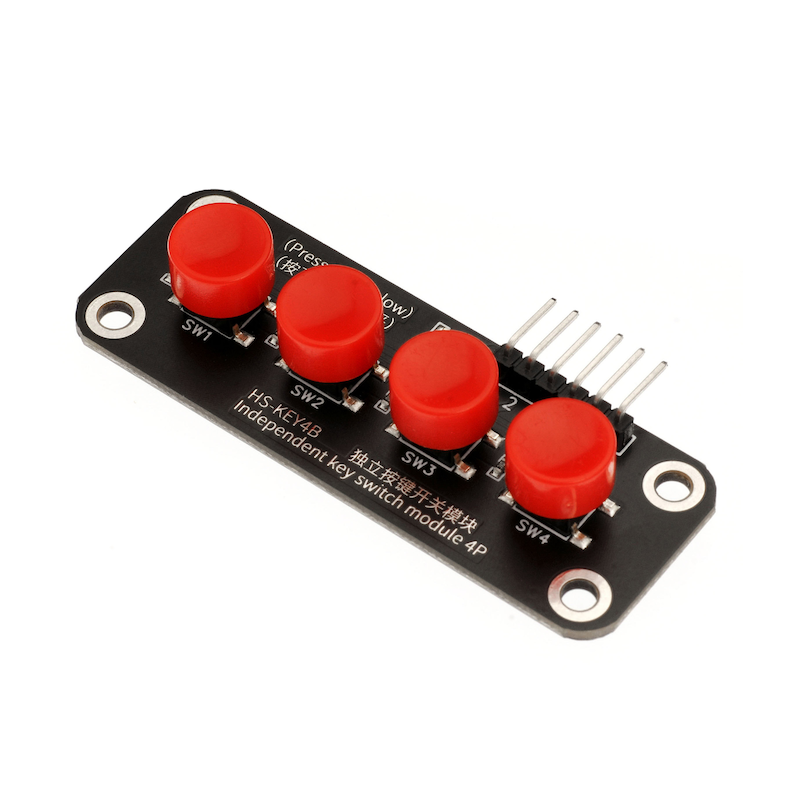

HS-KEY4B 독립적 버튼 스위치 모듈 4P

1、소개

2、시뮬레이션 그래프

4P 키모듈 HS-KEY4B 원리도点击查看

3、모듈 매개변수

• 전원전압: 3.3V / 5V

• 연결 방식: 2.54mm 레이아웃 핀저

• 설치방식: 더블스크루 고정

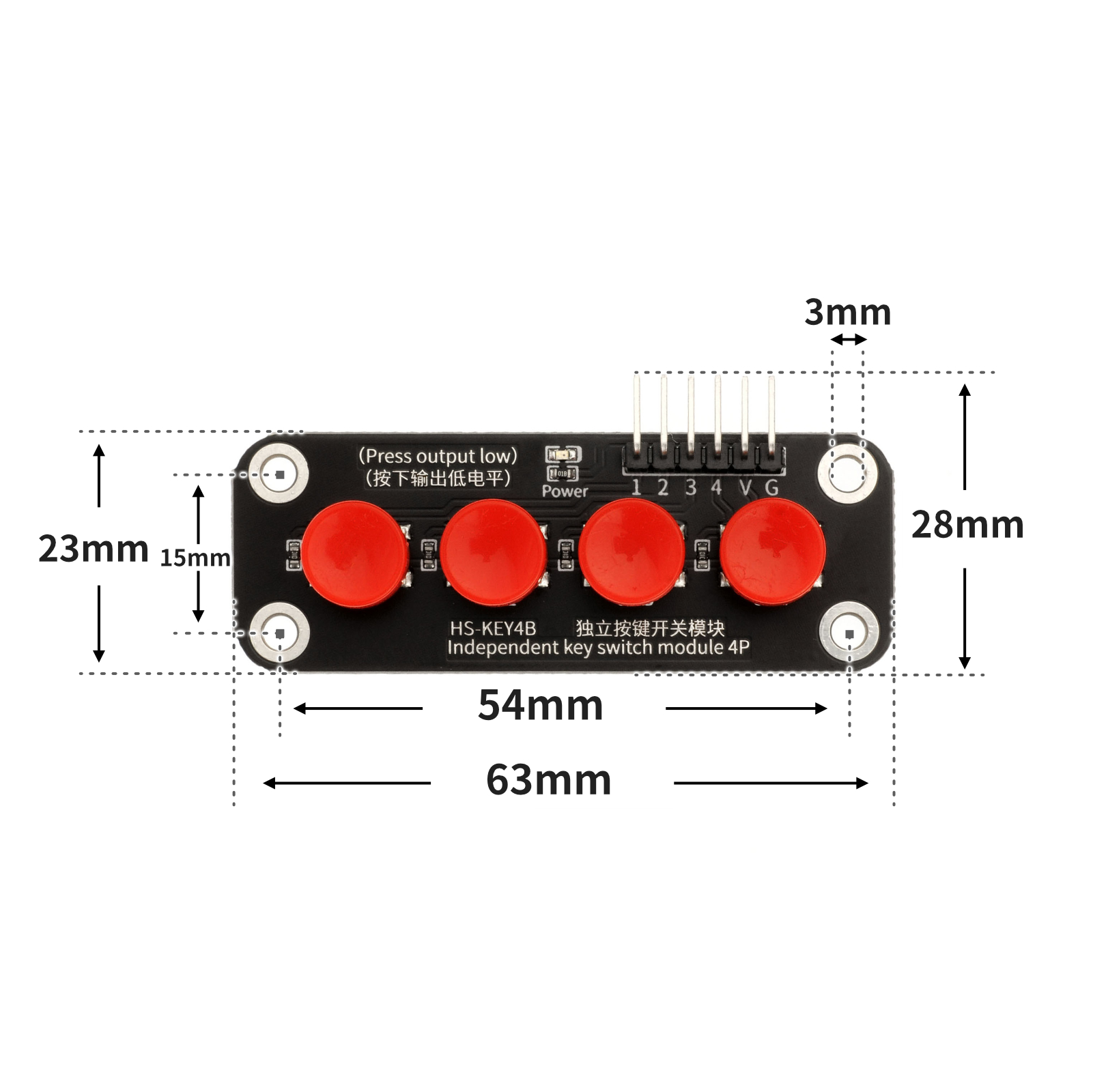

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

volatile int light;

void setup(){
  light = 0;
  pinMode(9, OUTPUT);
  analogWrite(9, 0);
  pinMode(6, INPUT);
  pinMode(5, INPUT);
  pinMode(4, INPUT);
  pinMode(3, INPUT);
}

void loop(){
  //led灯接D9引脚：四位按键模块1~4分别接开发板3，4，5，6

  if (digitalRead(6) == 0) {
    light = 0;

  } else if (digitalRead(5) == 0) {
    light = 30;
  } else if (digitalRead(4) == 0) {
    light = 125;
  } else if (digitalRead(3) == 0) {
    light = 255;
  }
  delay(10);
  analogWrite(9, light);

}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import machine


pin39 = machine.Pin(39, machine.Pin.IN)
pin36 = machine.Pin(36, machine.Pin.IN)
pin35 = machine.Pin(35, machine.Pin.IN)
pin34 = machine.Pin(34, machine.Pin.IN)
pwm2 = machine.PWM(machine.Pin(2))
light = 0
while True:
    if pin39.value() == 0:
        light = 0
    elif pin36.value() == 0:
        light = 15000
    elif pin35.value() == 0:
        light = 30000
    elif pin34.value() == 0:
        light = 60000
    pwm2.duty_u16(light)

7、미스키 Mixly 예제 프로그램(그래픽 언어)

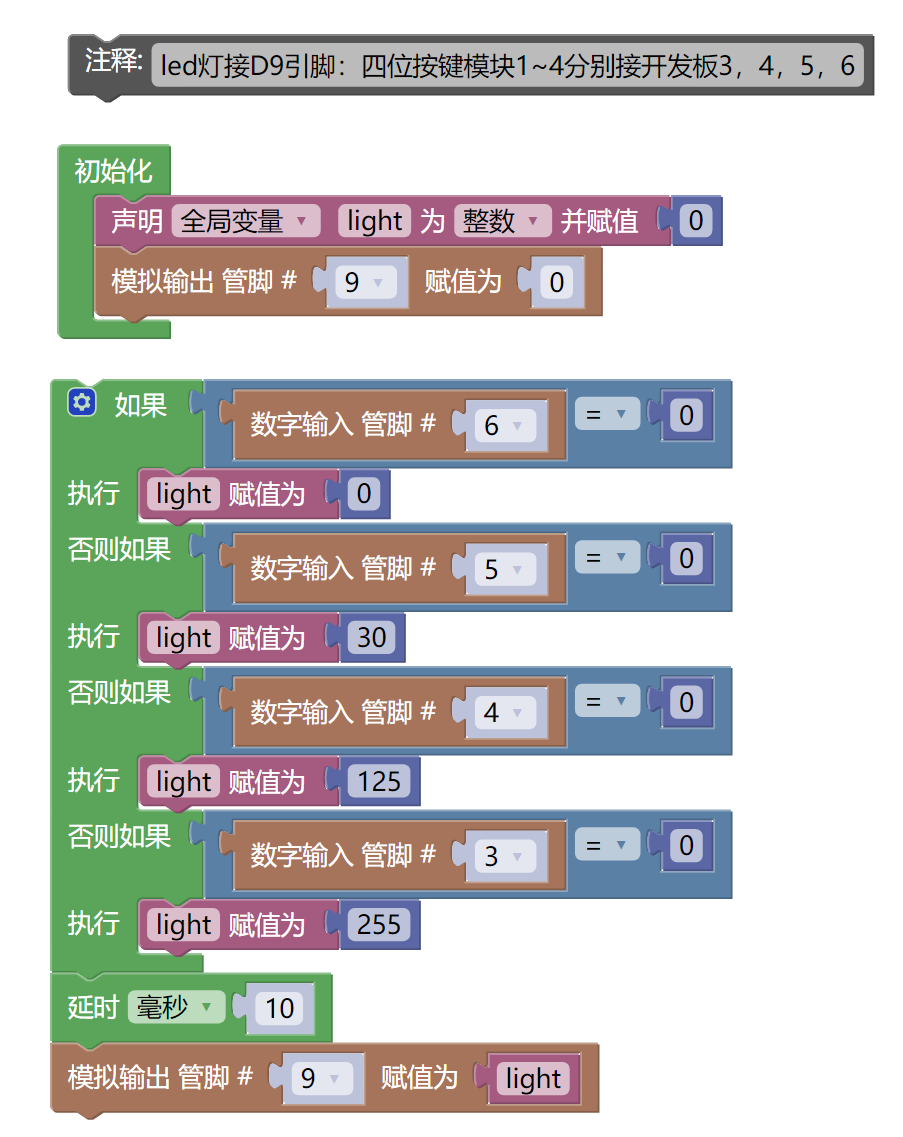

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

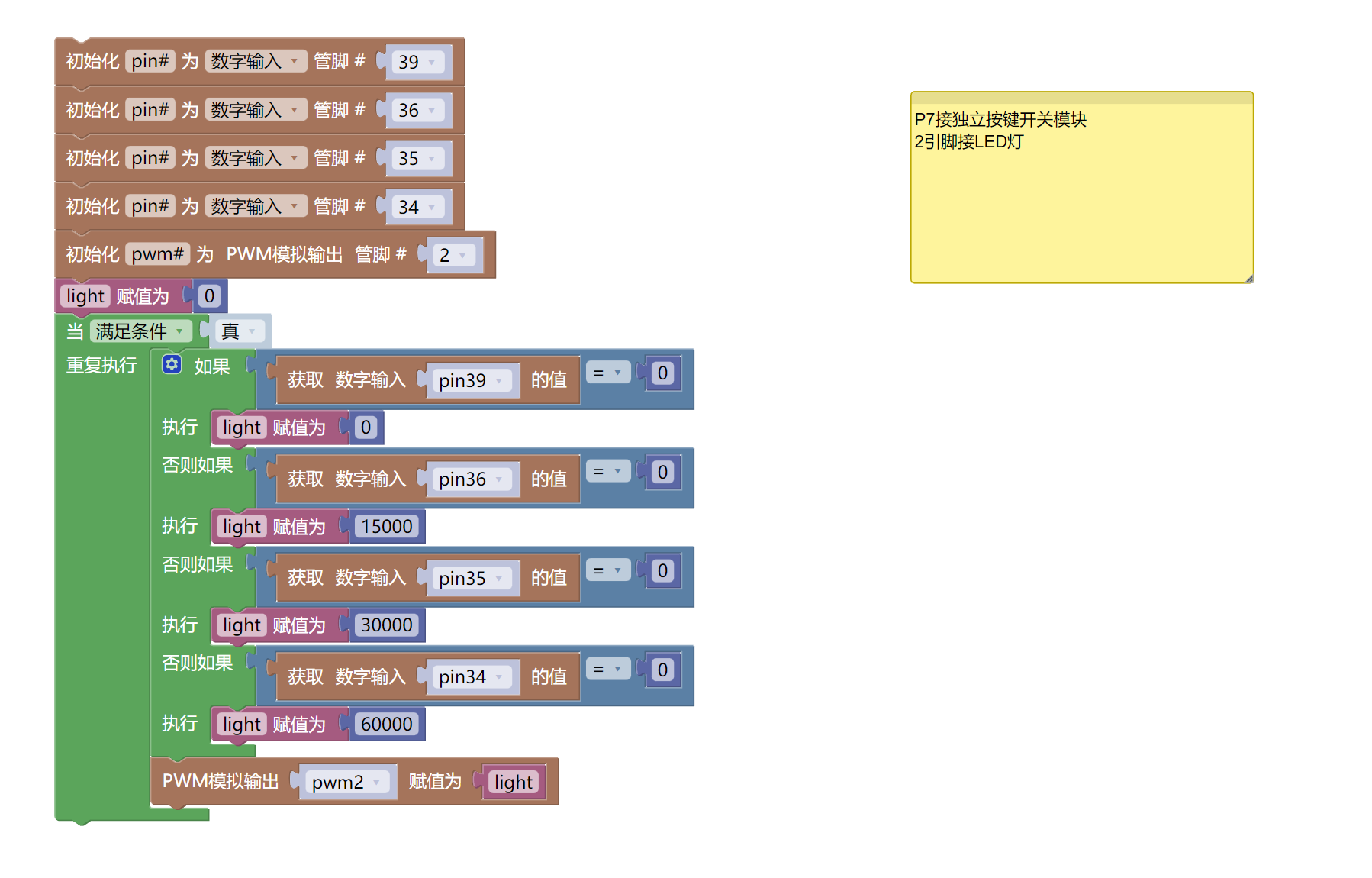

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• HELLO STEM UNO R3 PRO 개발보드 *1

• USB type-c 데이터 케이블 *1

• LED 랜턴 모듈（HS-F08A）*1

• 독립 키 스위치 모듈 (HS-KEY4B) *1

• 1P 마더 대 마더 툰선 *9개 또는 3P 마더 대 마더 툰선 *3개

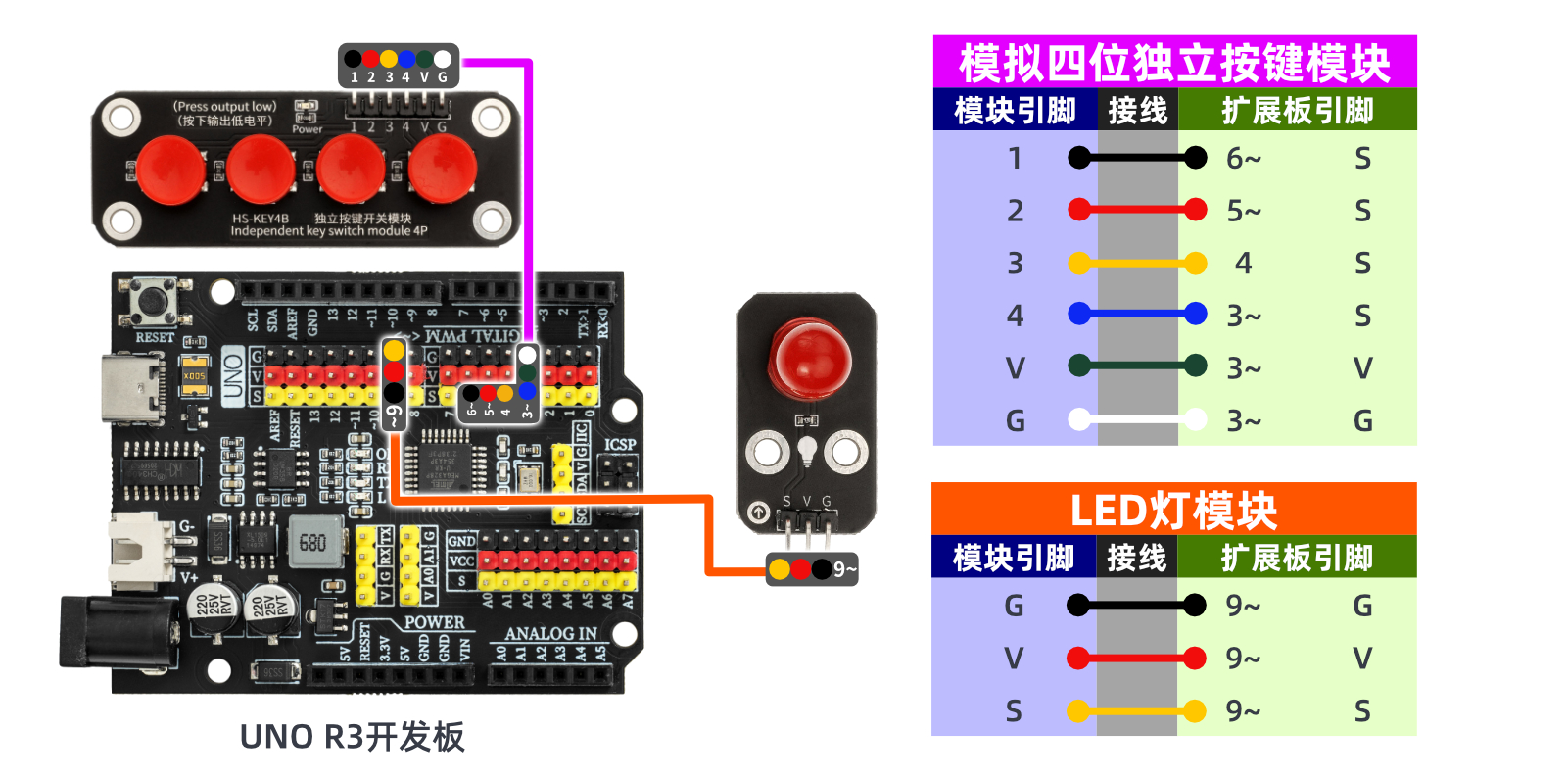

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

9、비디오 강의

비디오 강의:点击查看

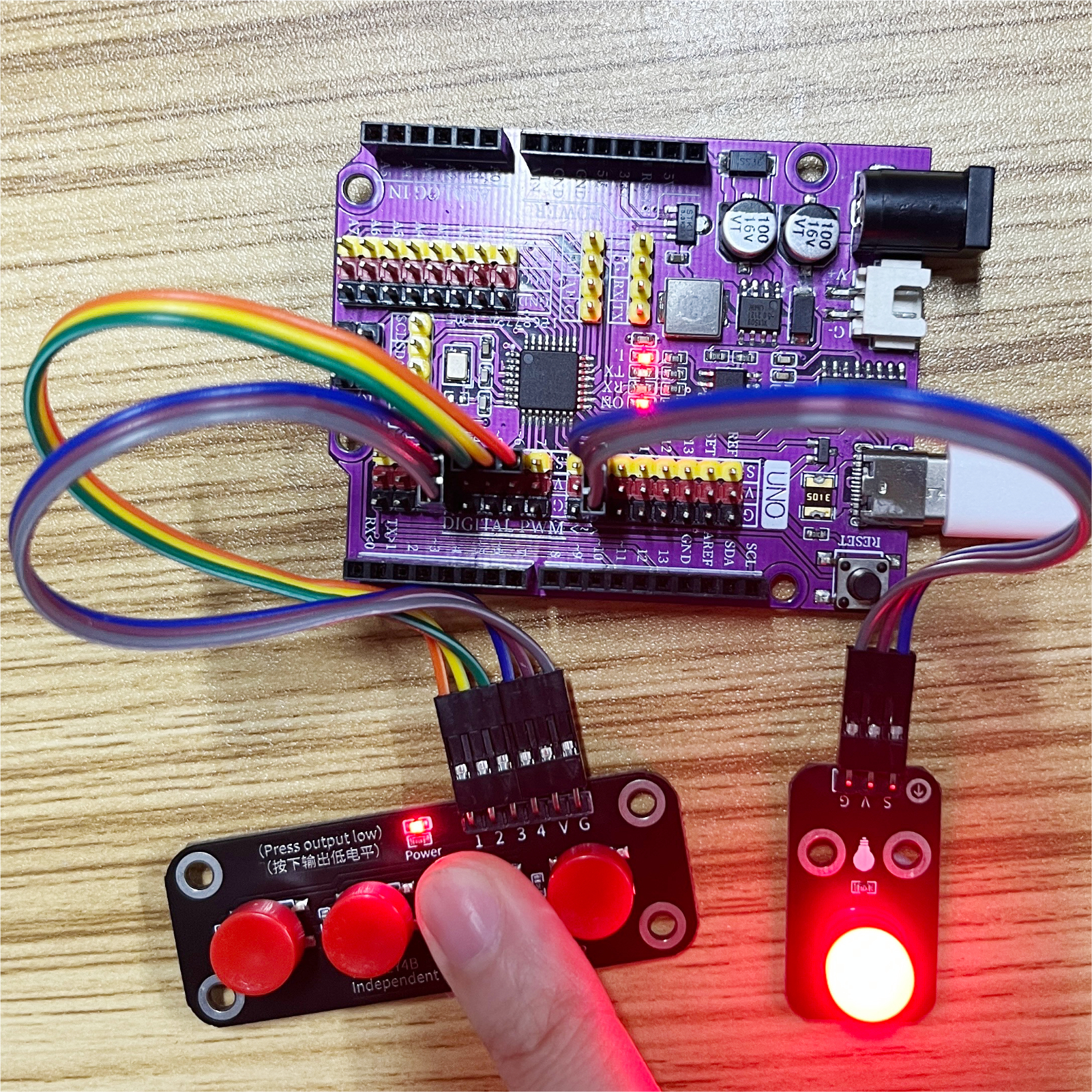

10、테스트 결과

Arduino UNO 테스트 결과：

선이 연결되고 이 프로그램을 Arduino UNO 개발 보드에 기록한 후, 전원을 켭니다.키를 누르면 신호 포트에서 고저전압을 출력하고, 신호 포트의 고저전압 상태를 판단하여, 우리의 키 모듈이 눌러지면 낮은 전압(0)을 출력하고, 그렇지 않으면 높은 전압(1)을 출력하여 목적을 달성합니다。키 SW1을 누르면 LED가 꺼집니다. 키 SW2을 누르면 LED가 약한 빛을 낸다. 키 SW3을 누르면 LED가 정상적인 빛을 낸다. 키 SW4을 누르면 LED가 강한 빛을 낸다.
