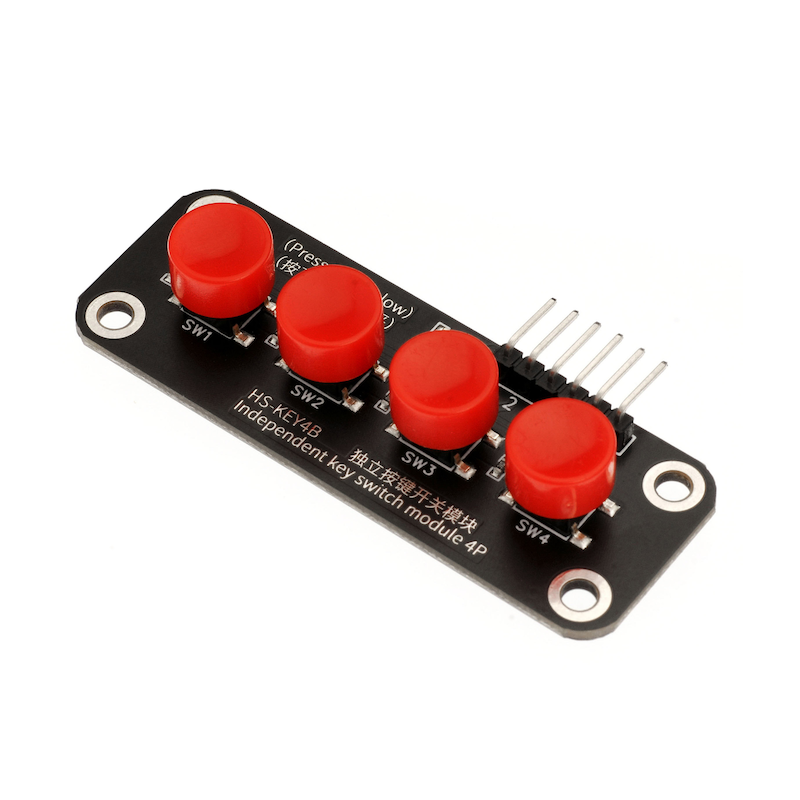

HS-KEY4B 独立按鍵開關模塊4P

1、介紹

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
1	數字信號引腳
2	數字信號引腳
3	數字信號引腳
4	數字信號引腳

供電電壓：3.3V / 5V
連接方式：2.54mm排釘
安裝方式：雙螺絲固定

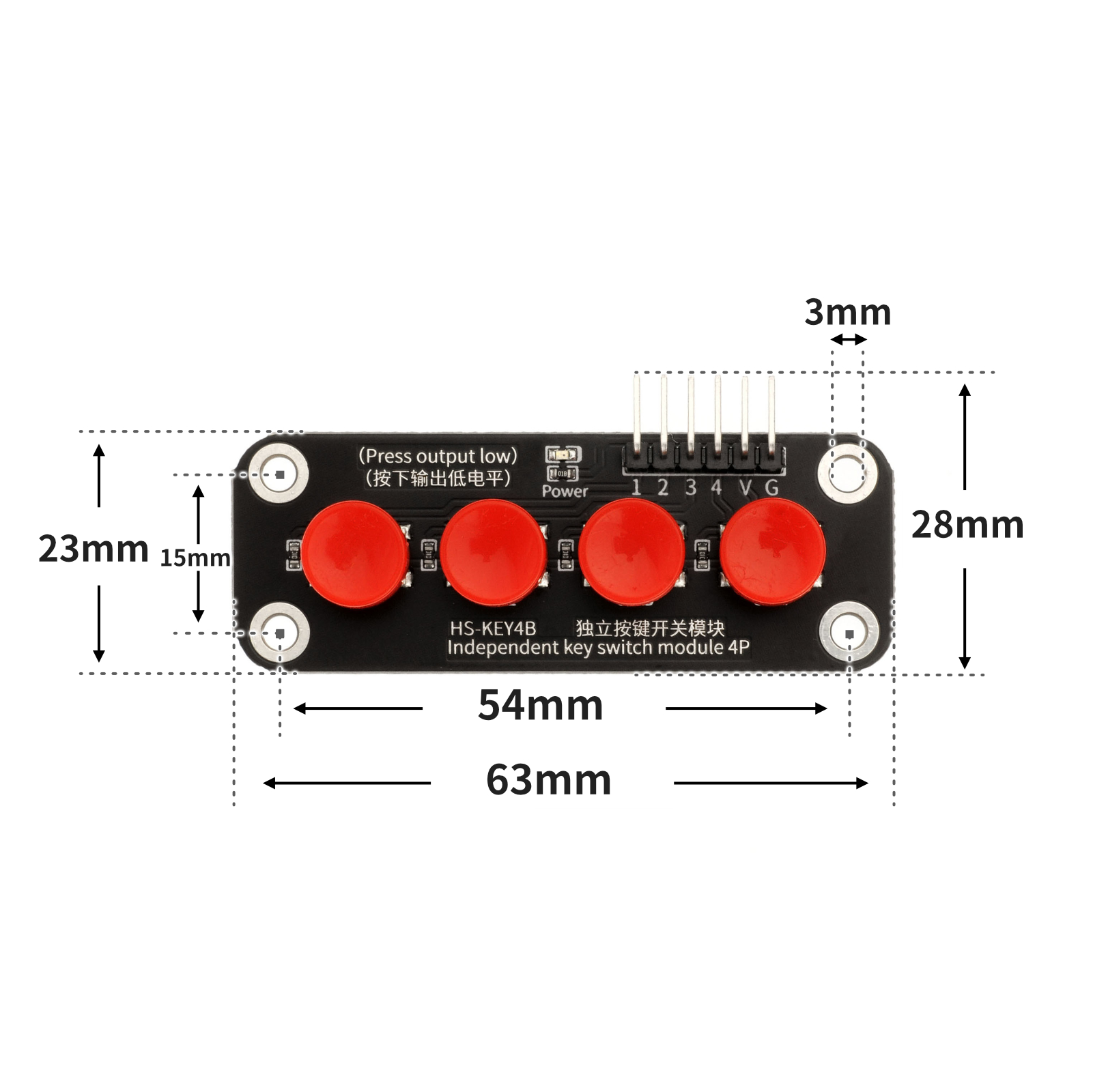

4、電路板尺寸

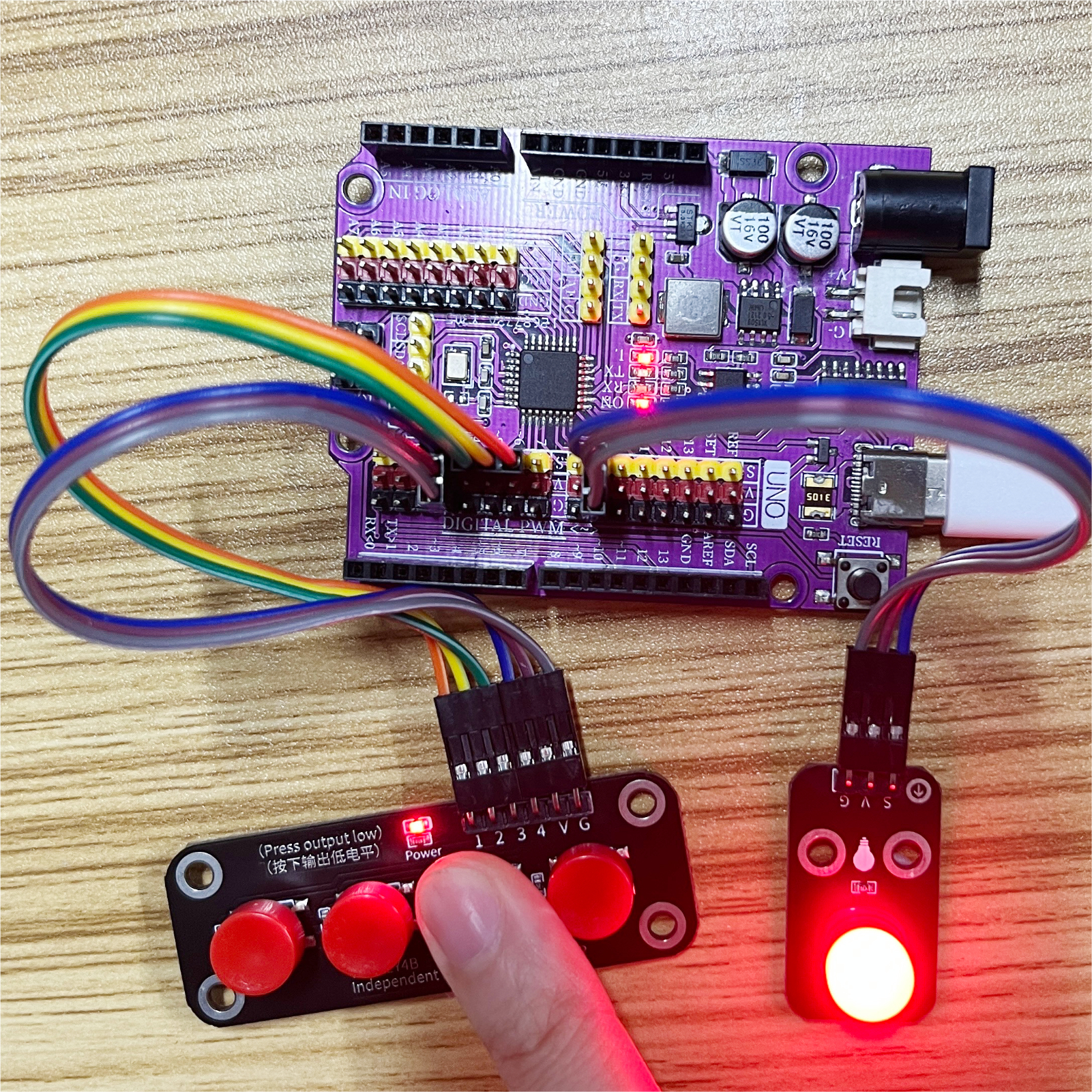

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

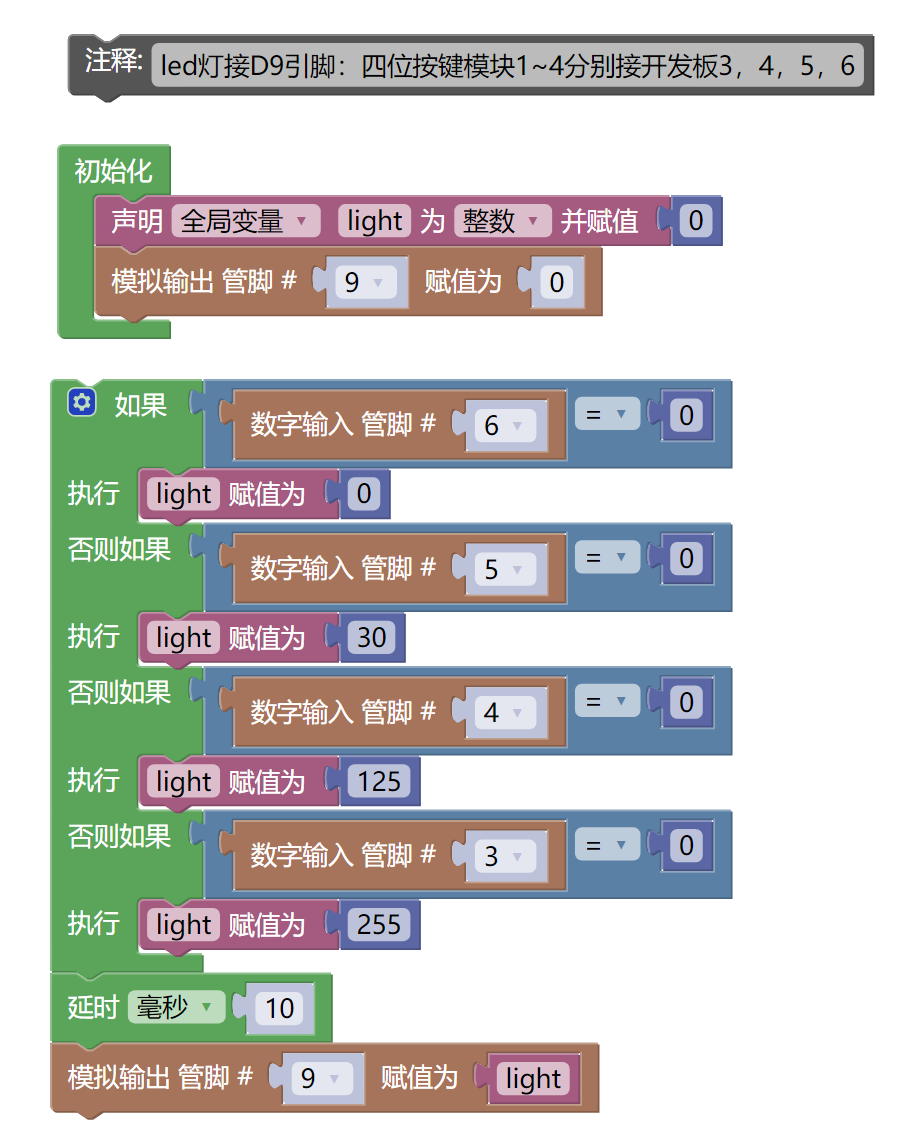

volatile int light;

void setup(){
  light = 0;
  pinMode(9, OUTPUT);
  analogWrite(9, 0);
  pinMode(6, INPUT);
  pinMode(5, INPUT);
  pinMode(4, INPUT);
  pinMode(3, INPUT);
}

void loop(){

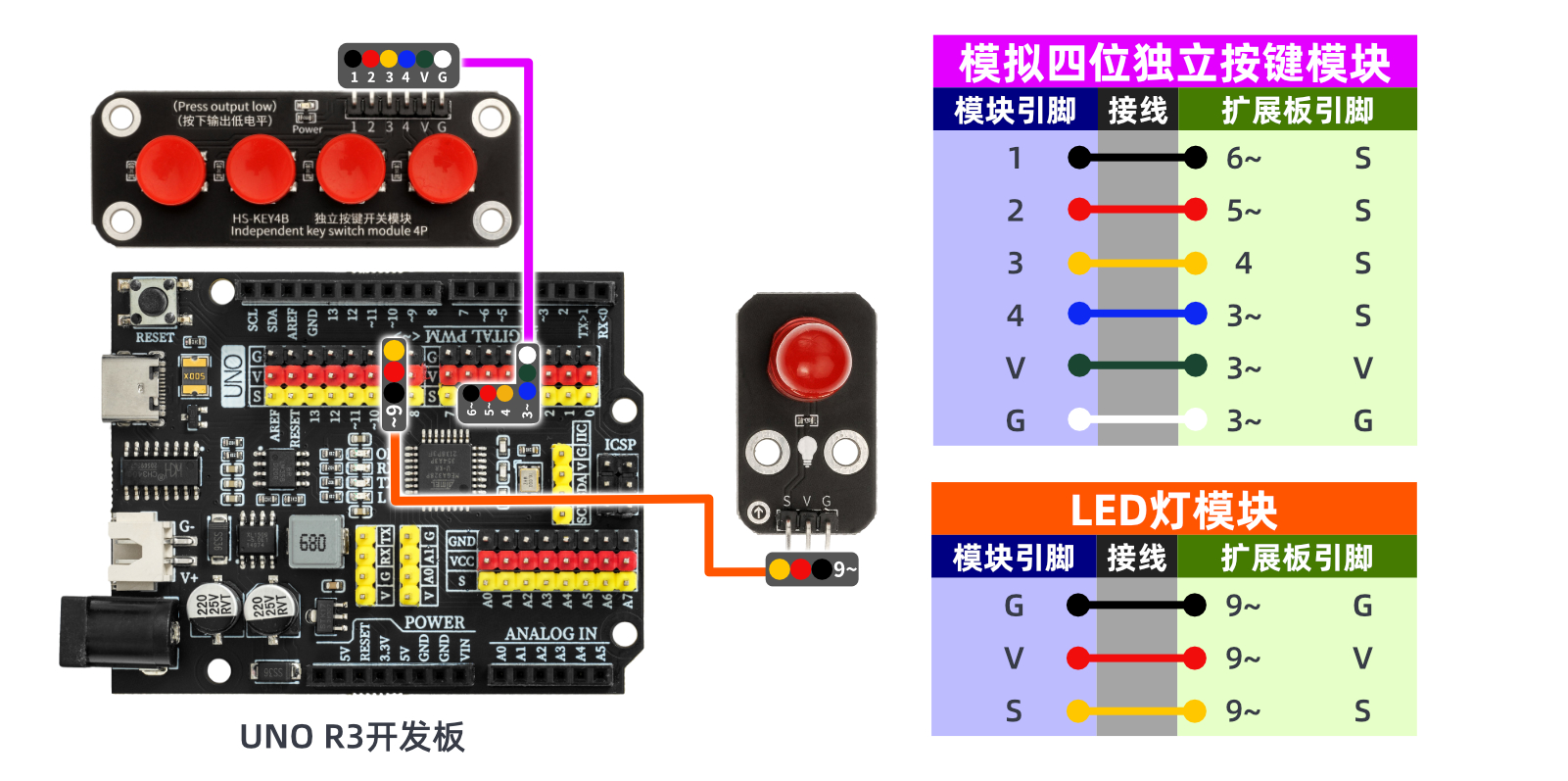

  //led灯接D9引脚：四位按键模块1~4分别接开发板3，4，5，6

  if (digitalRead(6) == 0) {
    light = 0;

  } else if (digitalRead(5) == 0) {
    light = 30;
  } else if (digitalRead(4) == 0) {
    light = 125;
  } else if (digitalRead(3) == 0) {
    light = 255;
  }
  delay(10);
  analogWrite(9, light);

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

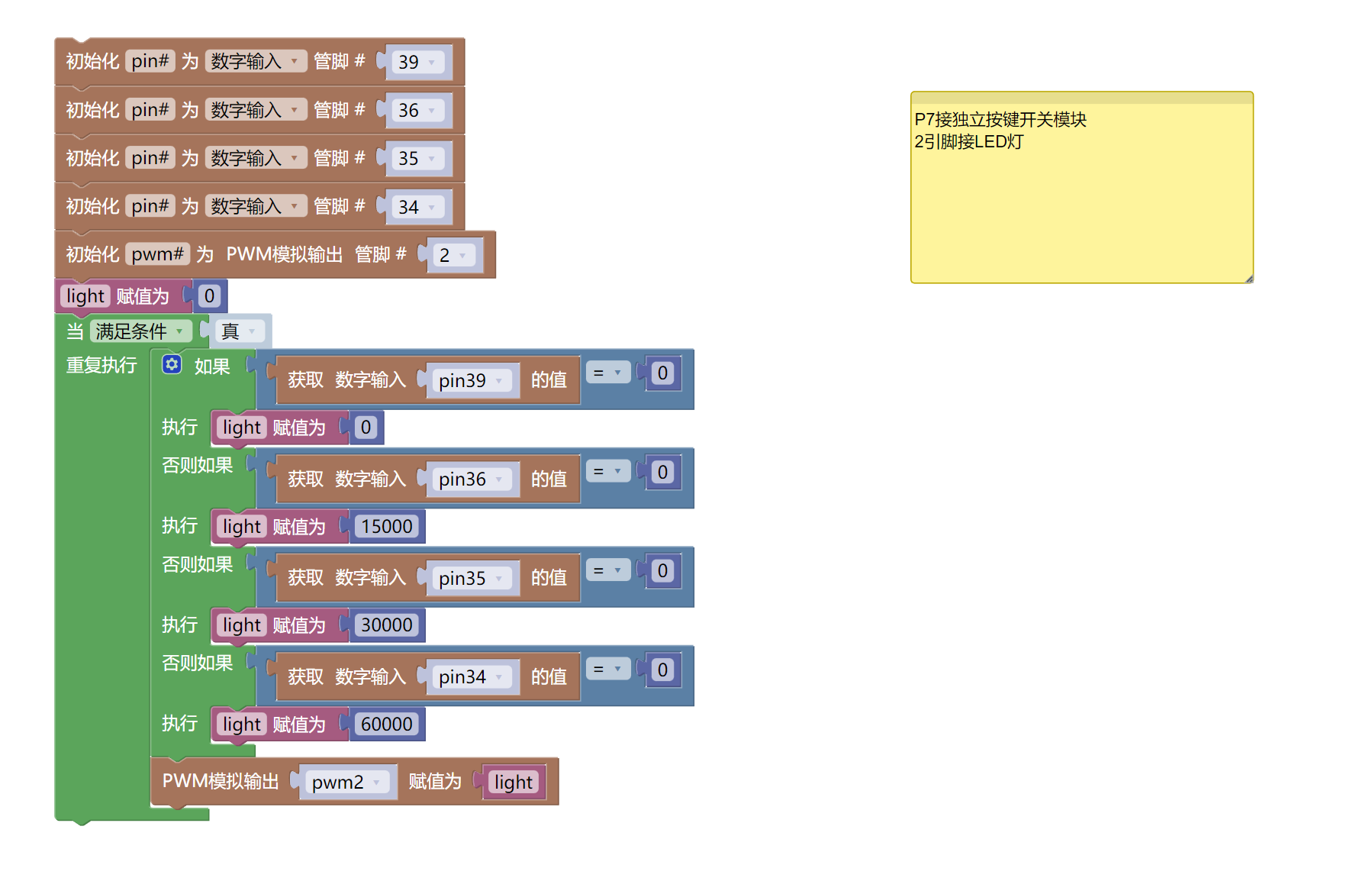

import machine


pin39 = machine.Pin(39, machine.Pin.IN)
pin36 = machine.Pin(36, machine.Pin.IN)
pin35 = machine.Pin(35, machine.Pin.IN)
pin34 = machine.Pin(34, machine.Pin.IN)
pwm2 = machine.PWM(machine.Pin(2))
light = 0
while True:
    if pin39.value() == 0:
        light = 0
    elif pin36.value() == 0:
        light = 15000
    elif pin35.value() == 0:
        light = 30000
    elif pin34.value() == 0:
        light = 60000
    pwm2.duty_u16(light)
