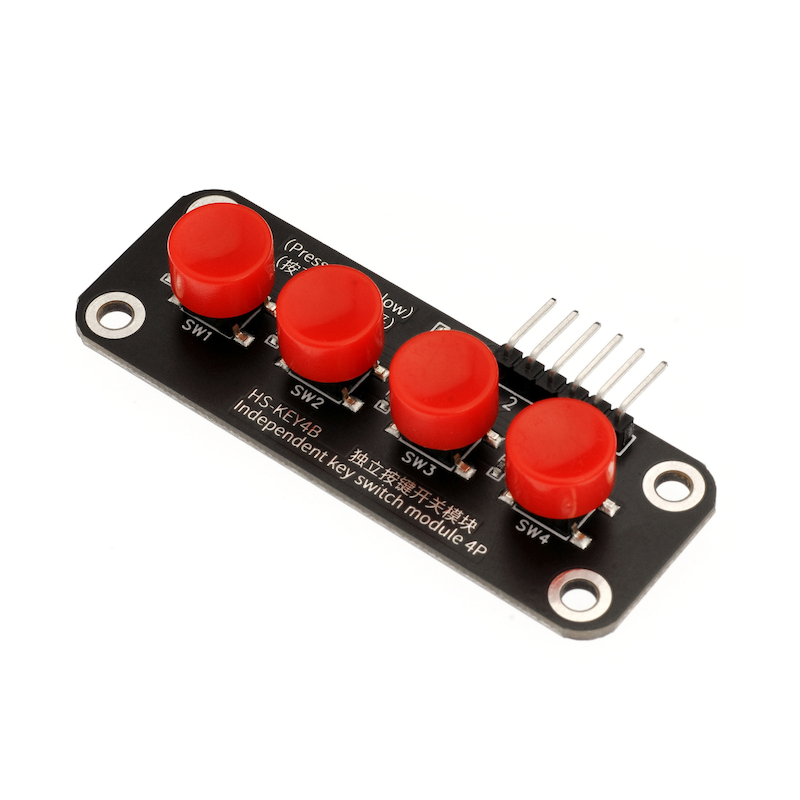

HS-KEY4B 独立按键开关模块4P

1、介绍

独立按键也称之为轻触开关，使用时以满足操作力的条件向开关操作方向施压，开关闭合接通；当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。如下四脚线路图我们可以很清晰的发现，正常情况下，按键的 1 和 2、3 和 4 脚是相连的；当我们按下按键时，四个脚相互接通；松开按键时，恢复正常状态。利用数字 I/O 可以实现按键控制，数字 I/O 端口的含义是INPUT 和 OUTPUT 接口，现在让我们尝试在 Arduino 中使用 I / O 的 INPUT 功能，即该功能是在本实验中从外部设备读取输出值。我们使用按键和 LED 灯来完成使用 INPUT 和 OUTPUT 作为组合的实验。我们的按键模块当按键被按下时输出低电平，当松开时，输出是高电平。

2、原理图

4P按键模块HS-KEY4B 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：2.54mm排针

• 安装方式：双螺丝固定

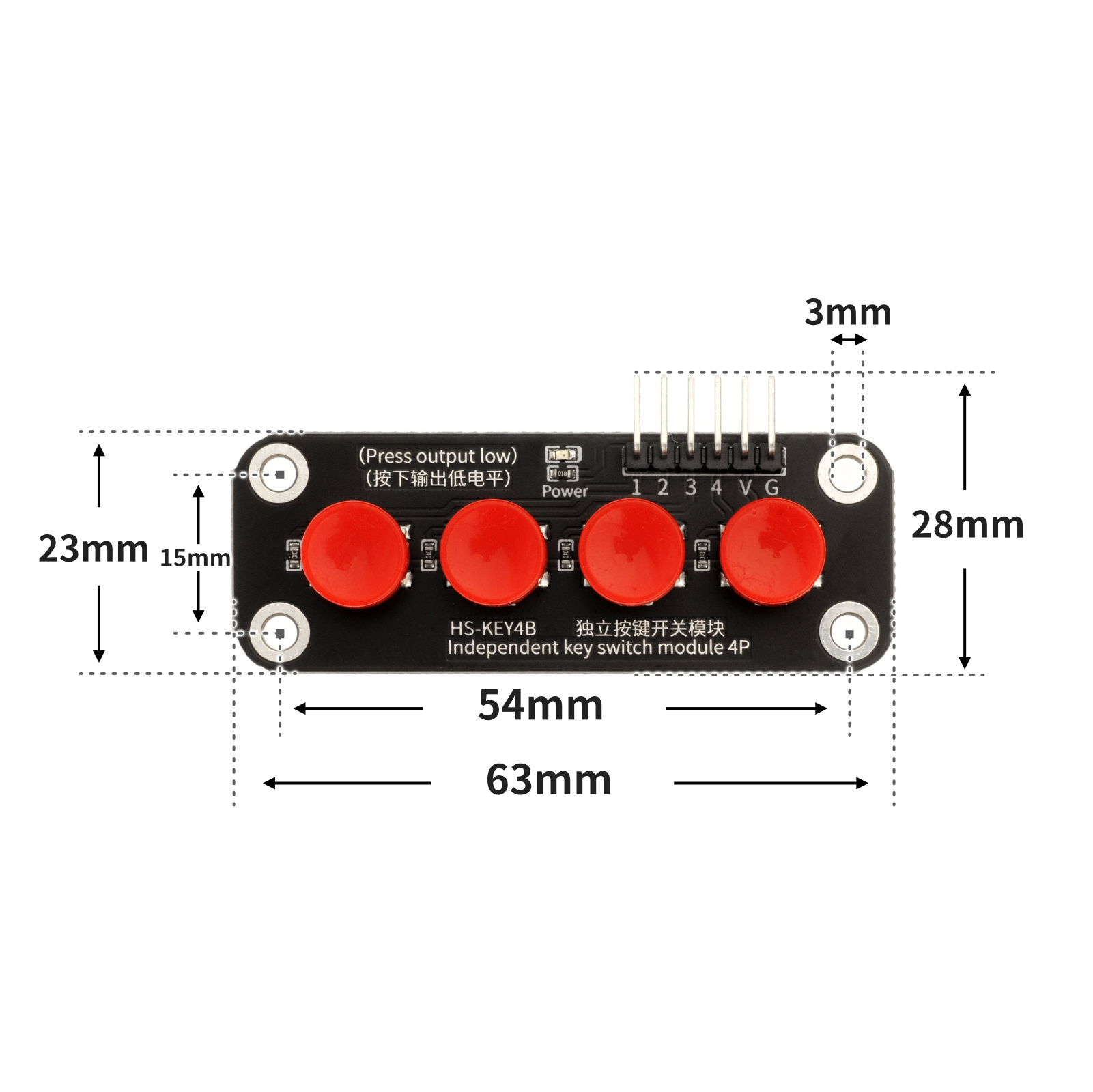

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

volatile int light;

void setup(){
  light = 0;
  pinMode(9, OUTPUT);
  analogWrite(9, 0);
  pinMode(6, INPUT);
  pinMode(5, INPUT);
  pinMode(4, INPUT);
  pinMode(3, INPUT);
}

void loop(){
  //led灯接D9引脚：四位按键模块1~4分别接开发板3，4，5，6

  if (digitalRead(6) == 0) {
    light = 0;

  } else if (digitalRead(5) == 0) {
    light = 30;
  } else if (digitalRead(4) == 0) {
    light = 125;
  } else if (digitalRead(3) == 0) {
    light = 255;
  }
  delay(10);
  analogWrite(9, light);

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine


pin39 = machine.Pin(39, machine.Pin.IN)
pin36 = machine.Pin(36, machine.Pin.IN)
pin35 = machine.Pin(35, machine.Pin.IN)
pin34 = machine.Pin(34, machine.Pin.IN)
pwm2 = machine.PWM(machine.Pin(2))
light = 0
while True:
    if pin39.value() == 0:
        light = 0
    elif pin36.value() == 0:
        light = 15000
    elif pin35.value() == 0:
        light = 30000
    elif pin34.value() == 0:
        light = 60000
    pwm2.duty_u16(light)

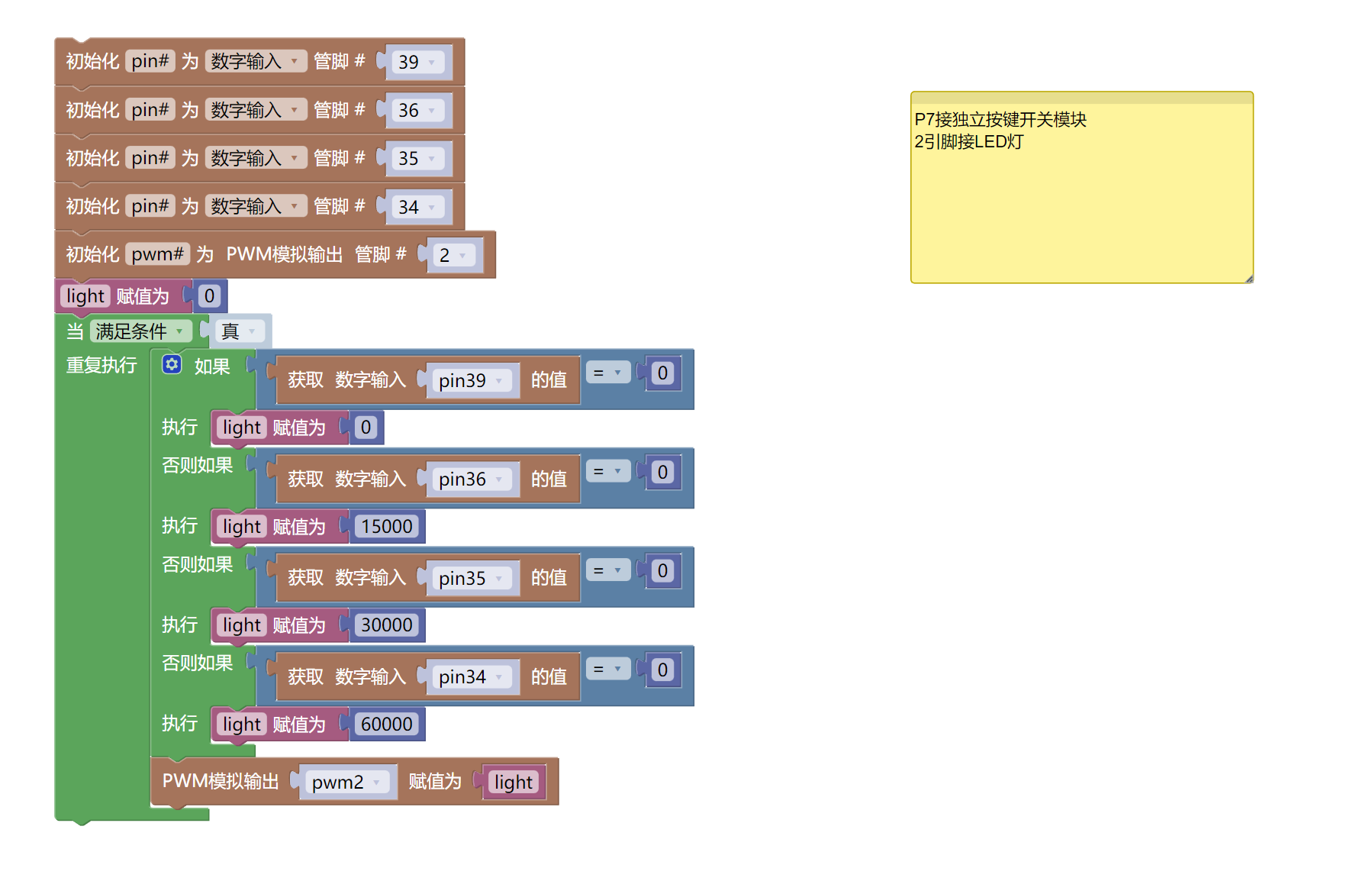

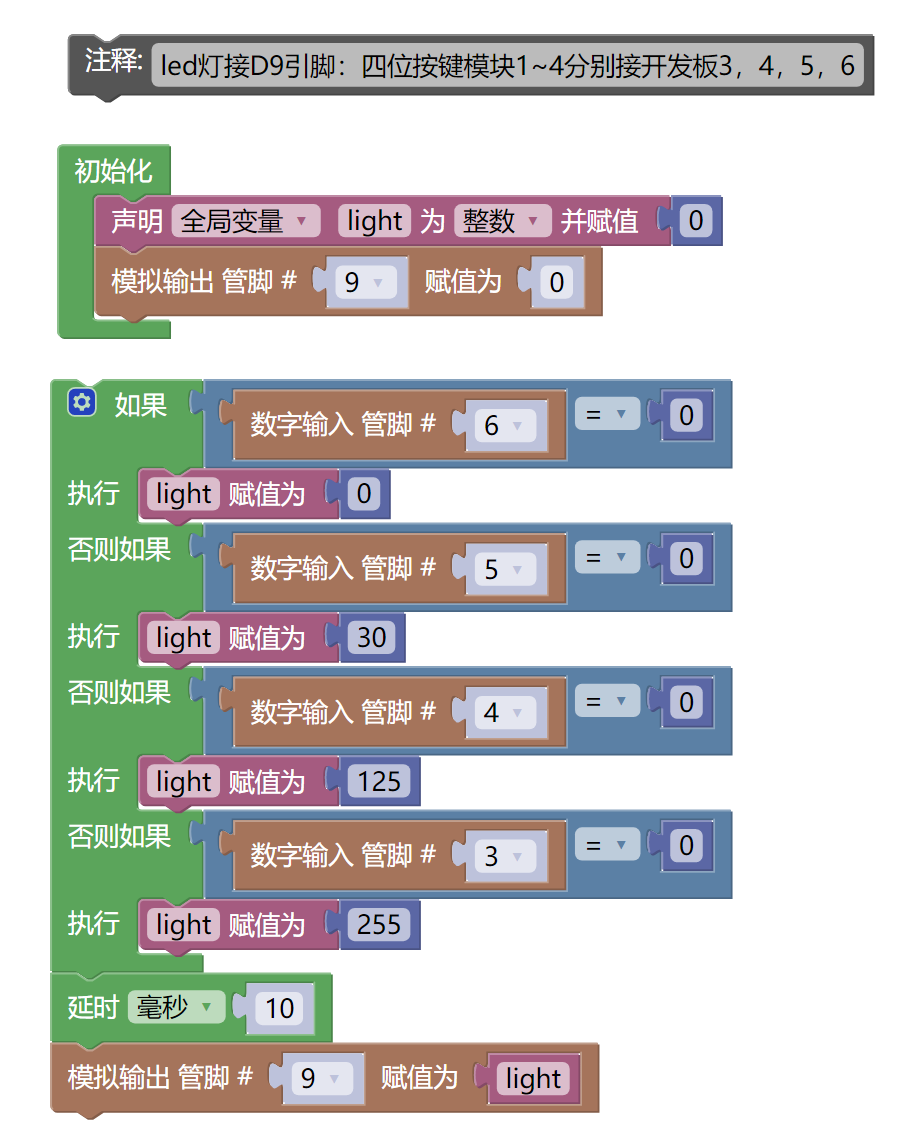

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1

• USB type-c 数据线 *1

• LED灯模块（HS-F08A）*1

• 独立按键开关模块（HS-KEY4B）*1

• 1P母对母杜邦线 *9条 或 3P母对母杜邦线 *3条

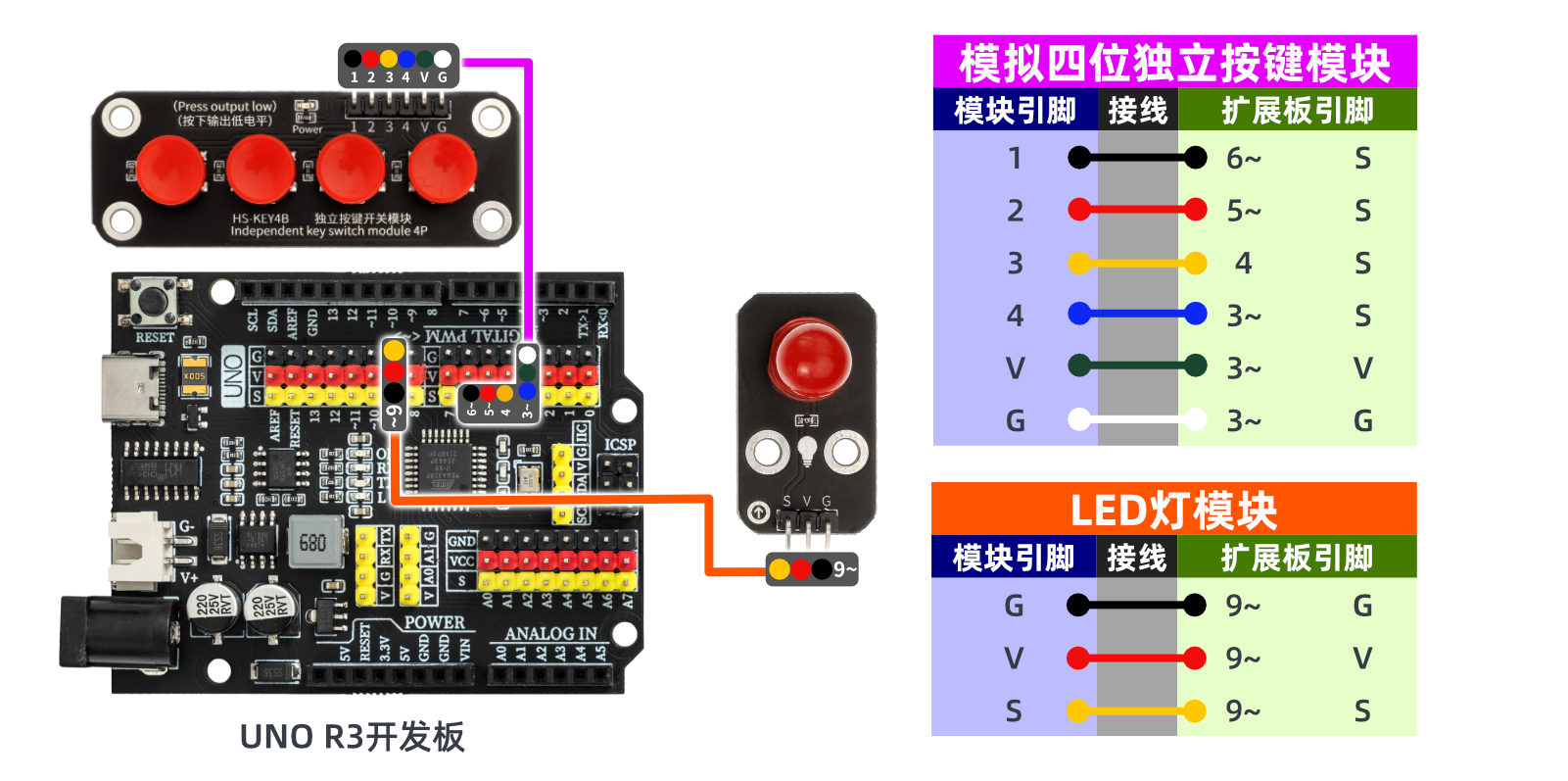

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

视频教程：点击查看

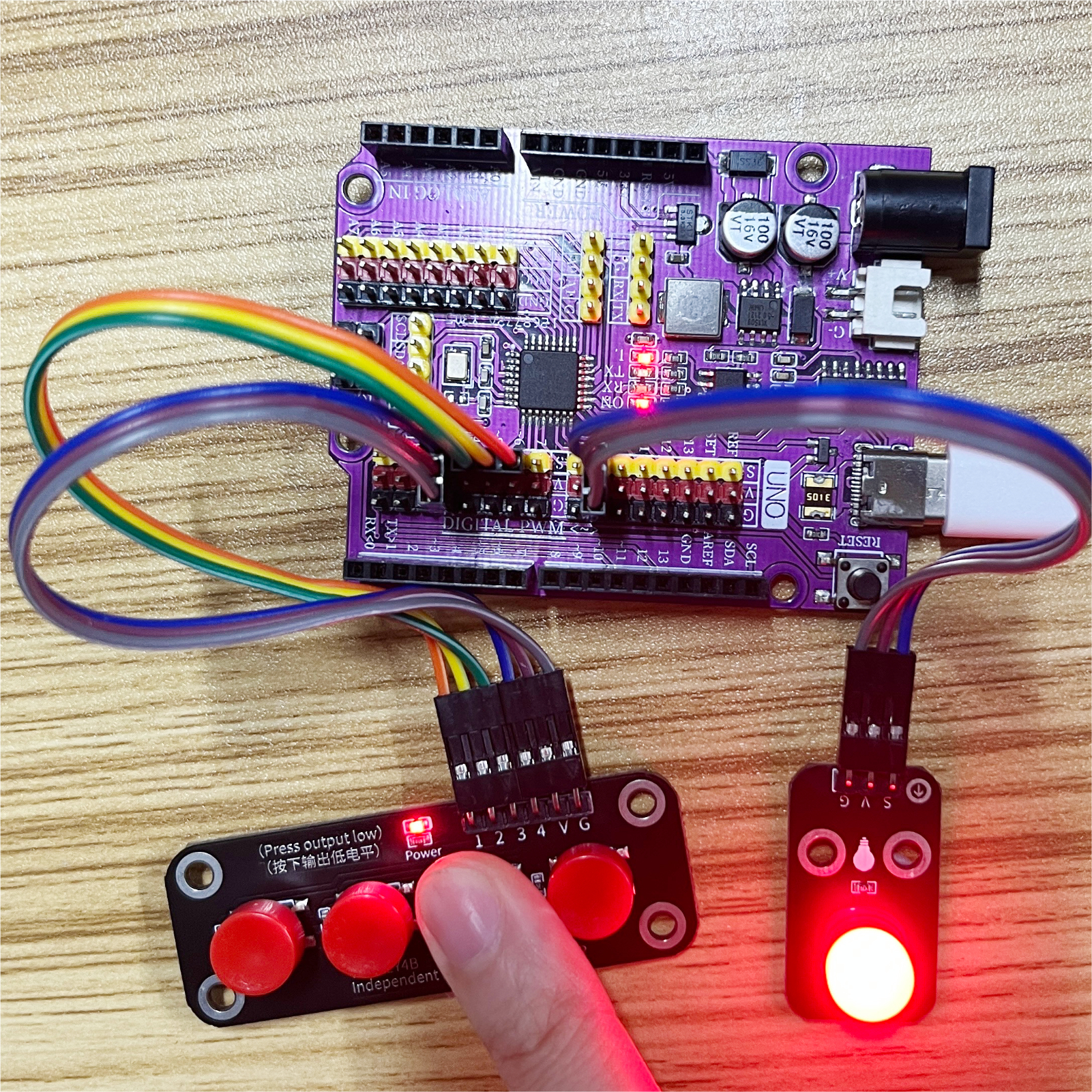

10、测试结果

Arduino UNO 测试结果：

器件连接好线之后，将上述程序烧录到Arduino UNO 开发板之后，接通电源。触发按键的信号口输出高低电平,通过判断信号口的高低电平状态，我们的按键模块按下时，输出低电平（0），否则输出高电平（1），达到目的。按下按键SW1将使得 LED 熄灭，按下按键SW2将使得LED发出微光，按下按键SW3将使得LED发出正常光，按下按键SW4使得LED发出强光。
