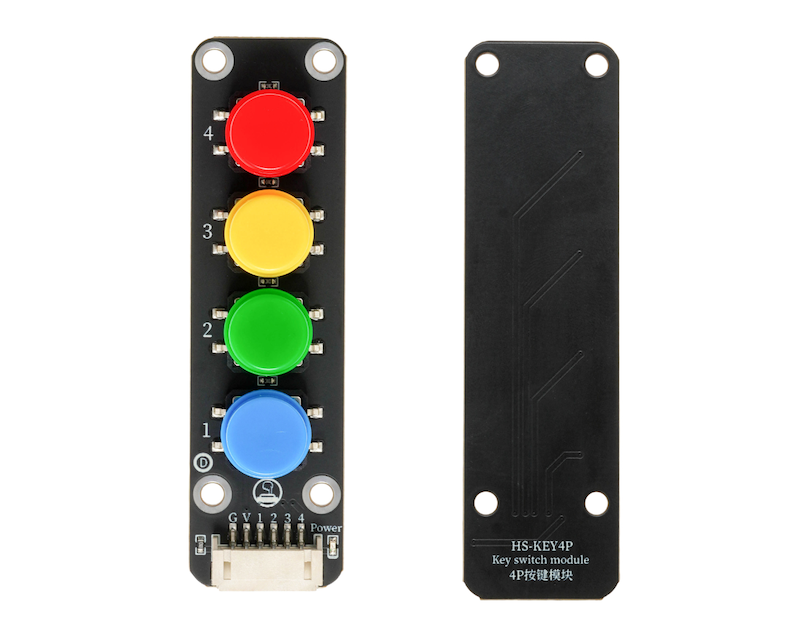

HS-KEY4P 키 모듈

1、소개

2、시뮬레이션 그래프

4P 키모듈-HS-KEY4P 원리도点击查看

3、모듈 매개변수

• 전원전압: 3.3V / 5V

• 연결방식: PH2.0 케이블접속

• 설치 방법: 네 개의 스피너 고정

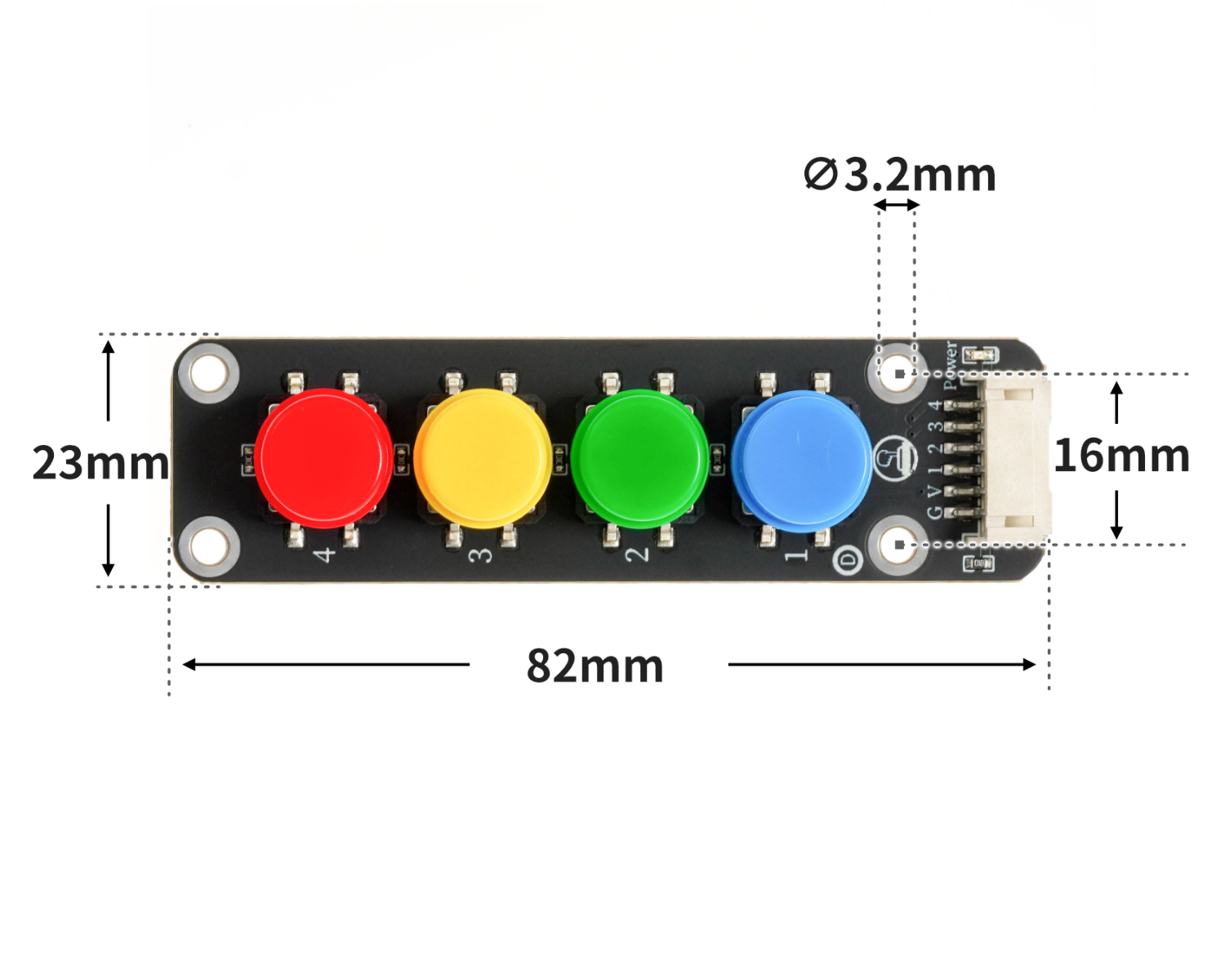

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

volatile int light;

void setup(){
  light = 0;
  pinMode(6, OUTPUT);
  analogWrite(6, 0);
  pinMode(A0, INPUT);
  pinMode(A1, INPUT);
  pinMode(A2, INPUT);
  pinMode(A3, INPUT);
}

void loop(){
  //LED灯接D6引脚：四位按键模块1~4分别接开发板A0，A1，A2，A3

  if (digitalRead(A0) == 0) {
    light = 0;

  }
  if (digitalRead(A1) == 0) {
    light = 30;

  }
  if (digitalRead(A2) == 0) {
    light = 125;

  }
  if (digitalRead(A3) == 0) {
    light = 255;

  }
  analogWrite(6, light);

}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

待更新...

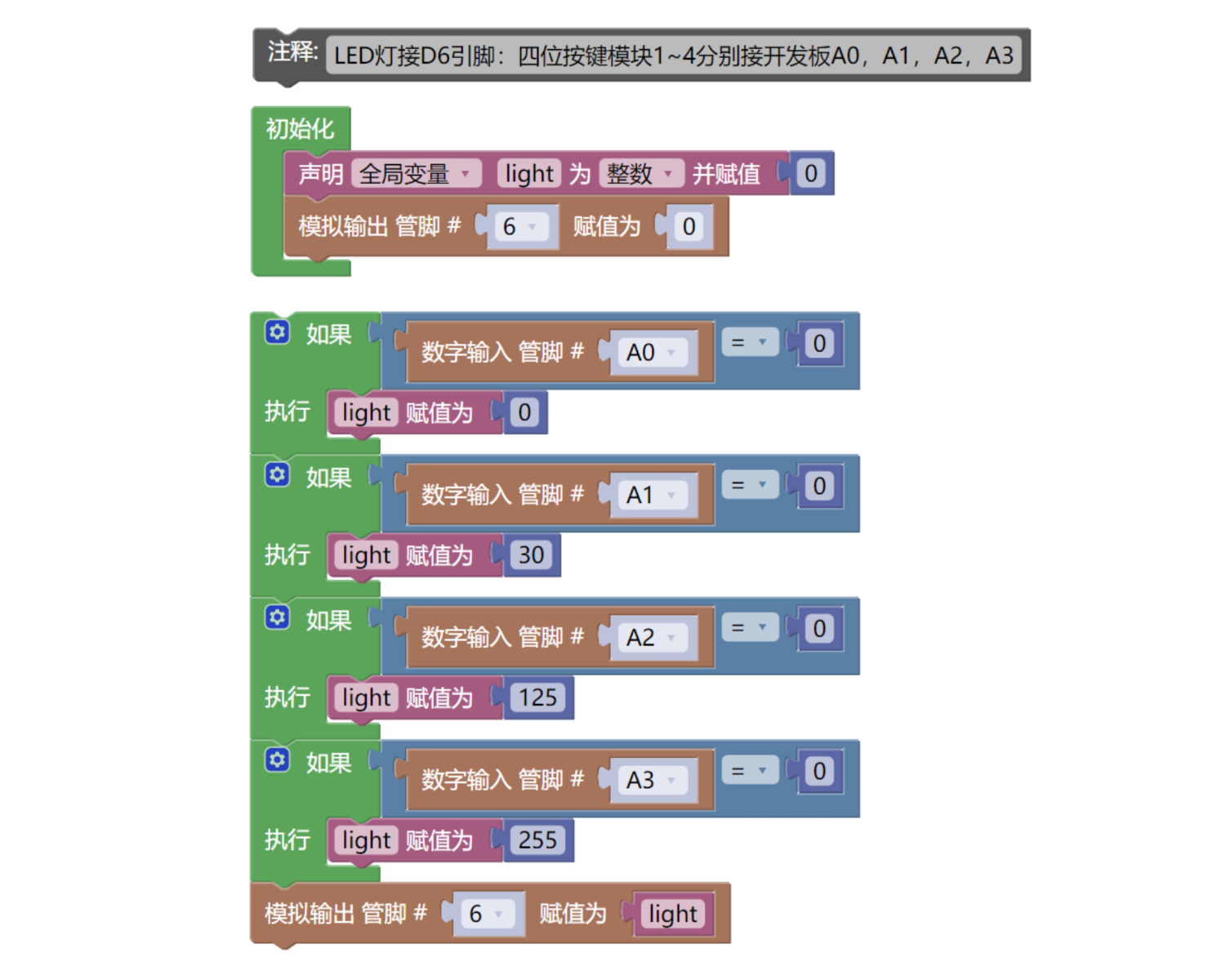

7、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• HELLO STEM UNO R3 개발 보드 *1

• HELLO STEM UNO R3 P 확장 보드 *1

• USB type-c 데이터 케이블 *1

• LED 랜턴 모듈（HS-F08P）*1

• 사자리 모의 키보드 모듈（HS-KEY4B-P）*1

• PH2.0 3P 단자에서 두뇌선으로 변환 *2 또는 PH2.0 3P 양 끝 단자선 *2

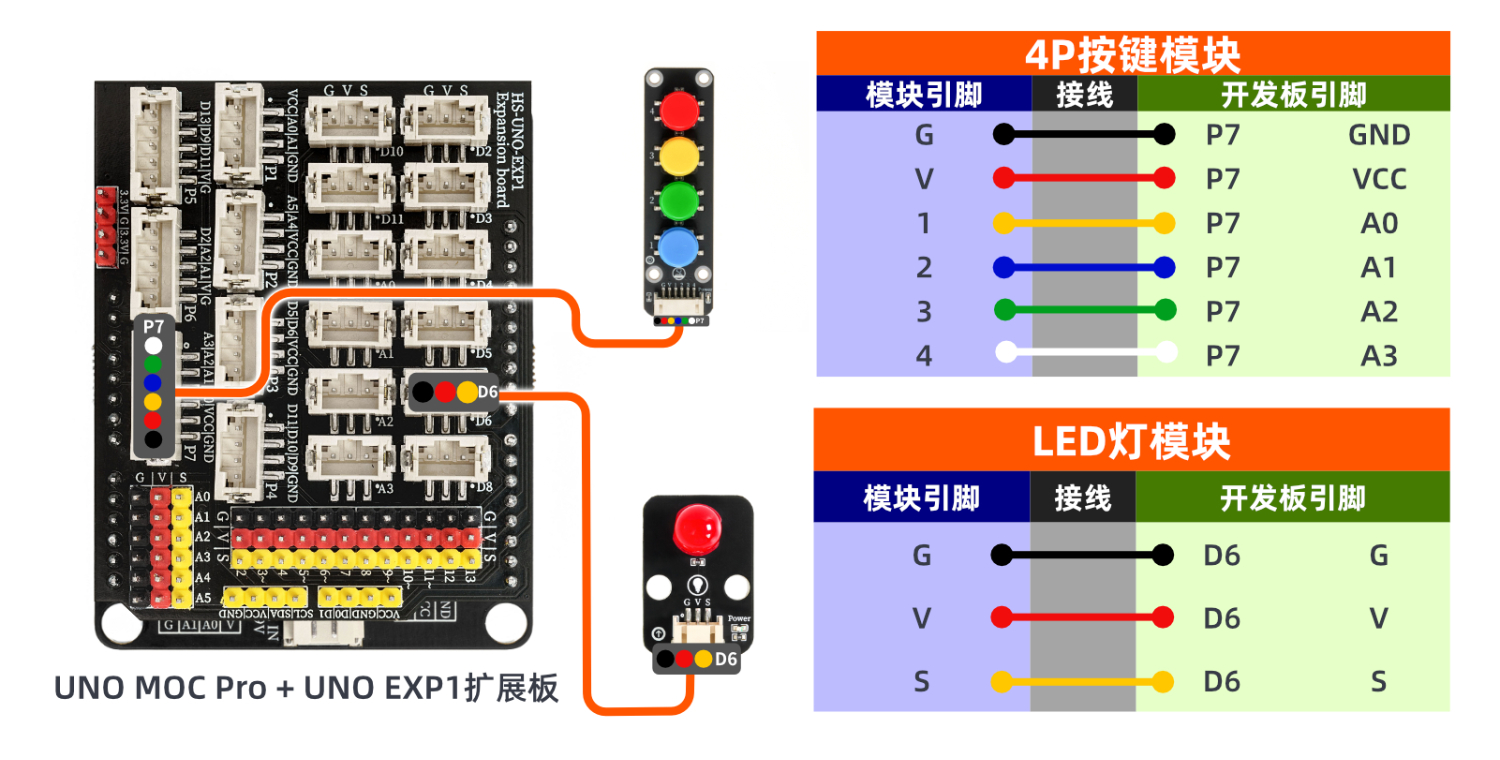

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

9、비디오 강의

비디오 강의:点击查看

10、테스트 결과

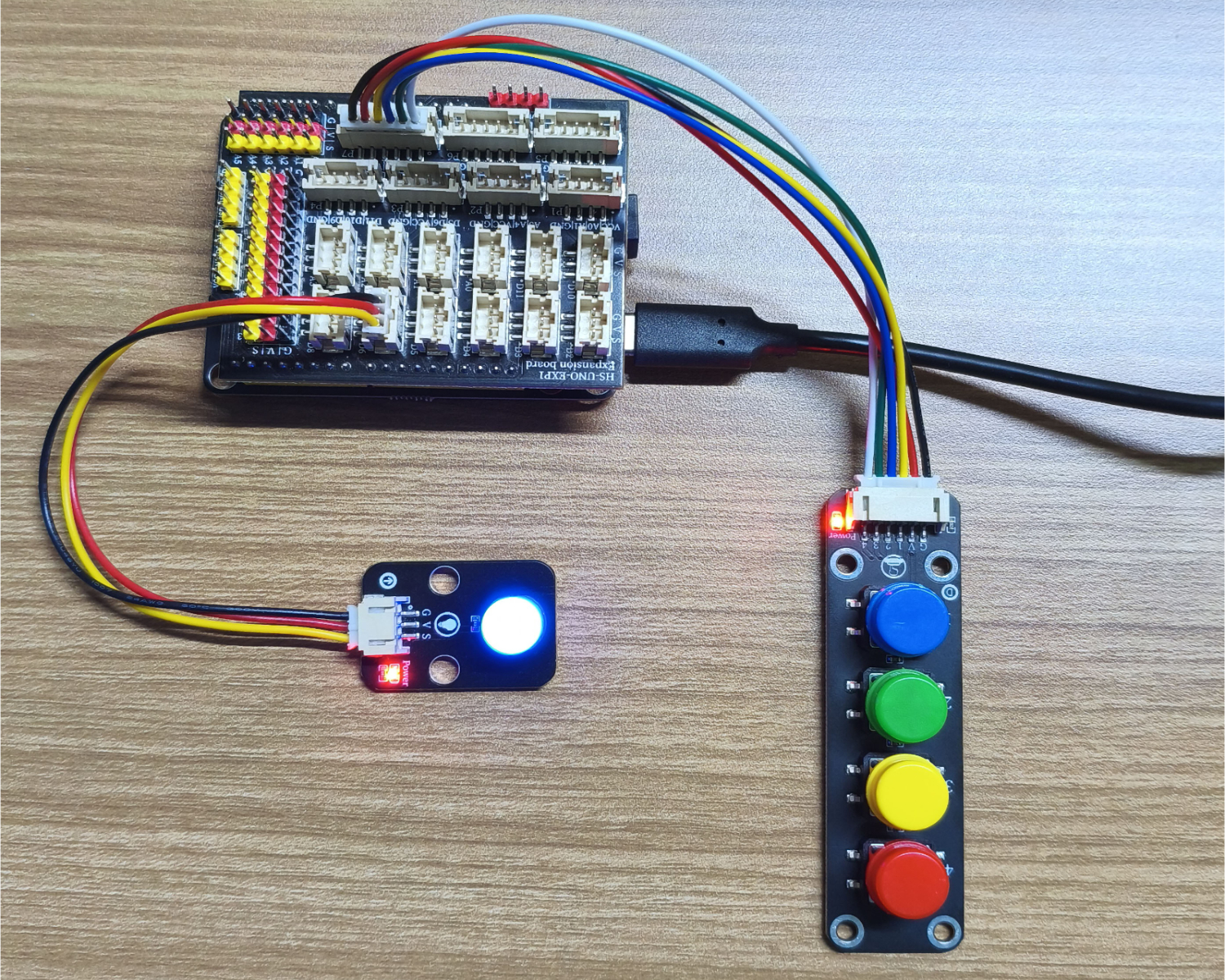

Arduino UNO 테스트 결과：

기기의 선이 연결되면, 위의 프로그램을 UNO-R3 PRO 개발판에 기록한 후 전원을 켜십시오. 다른 버튼을 누른 후 LED의 밝기도 달라질 것입니다。

ESP32 테스트 결과:

업데이트 대기 중...
