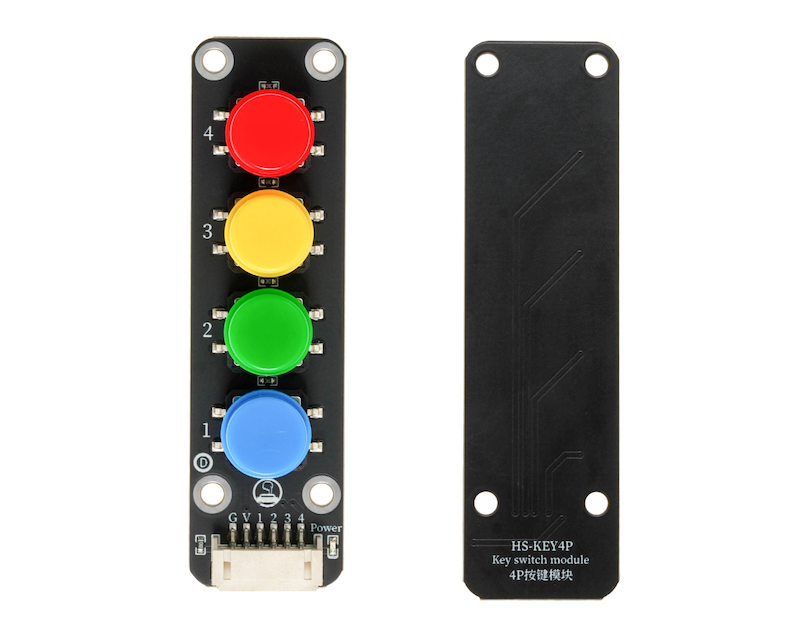

HS-KEY4P 按鍵模塊

1、介紹

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
1	數字信號引腳
2	數字信號引腳
3	數字信號引腳
4	數字信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0端子線
安裝方式：四螺丝固定

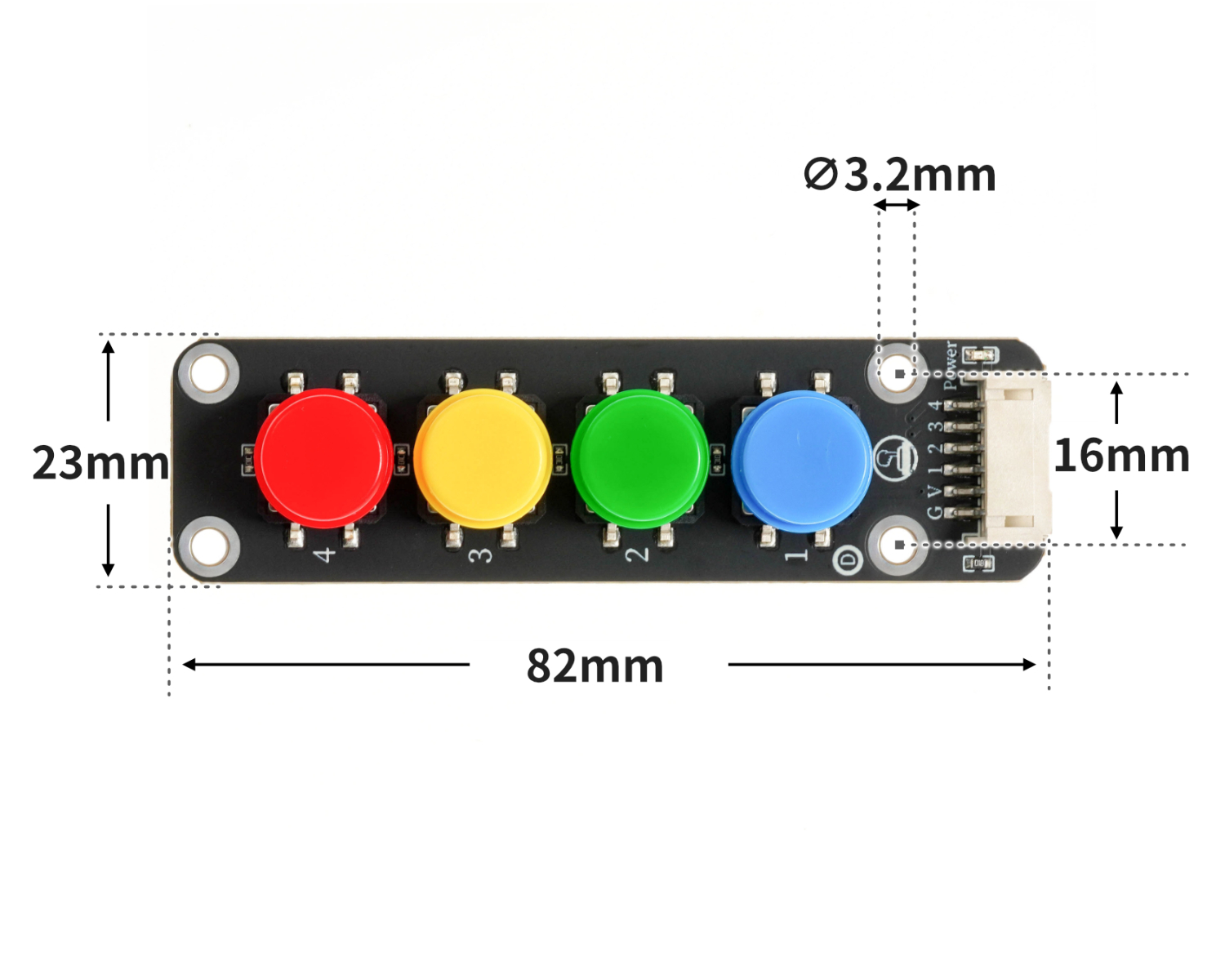

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

volatile int light;

void setup(){
  light = 0;
  pinMode(6, OUTPUT);
  analogWrite(6, 0);
  pinMode(A0, INPUT);
  pinMode(A1, INPUT);
  pinMode(A2, INPUT);
  pinMode(A3, INPUT);
}

void loop(){
  //LED灯接D6引脚：四位按键模块1~4分别接开发板A0，A1，A2，A3

  if (digitalRead(A0) == 0) {
    light = 0;

  }
  if (digitalRead(A1) == 0) {
    light = 30;

  }
  if (digitalRead(A2) == 0) {
    light = 125;

  }
  if (digitalRead(A3) == 0) {
    light = 255;

  }
  analogWrite(6, light);

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

待更新...

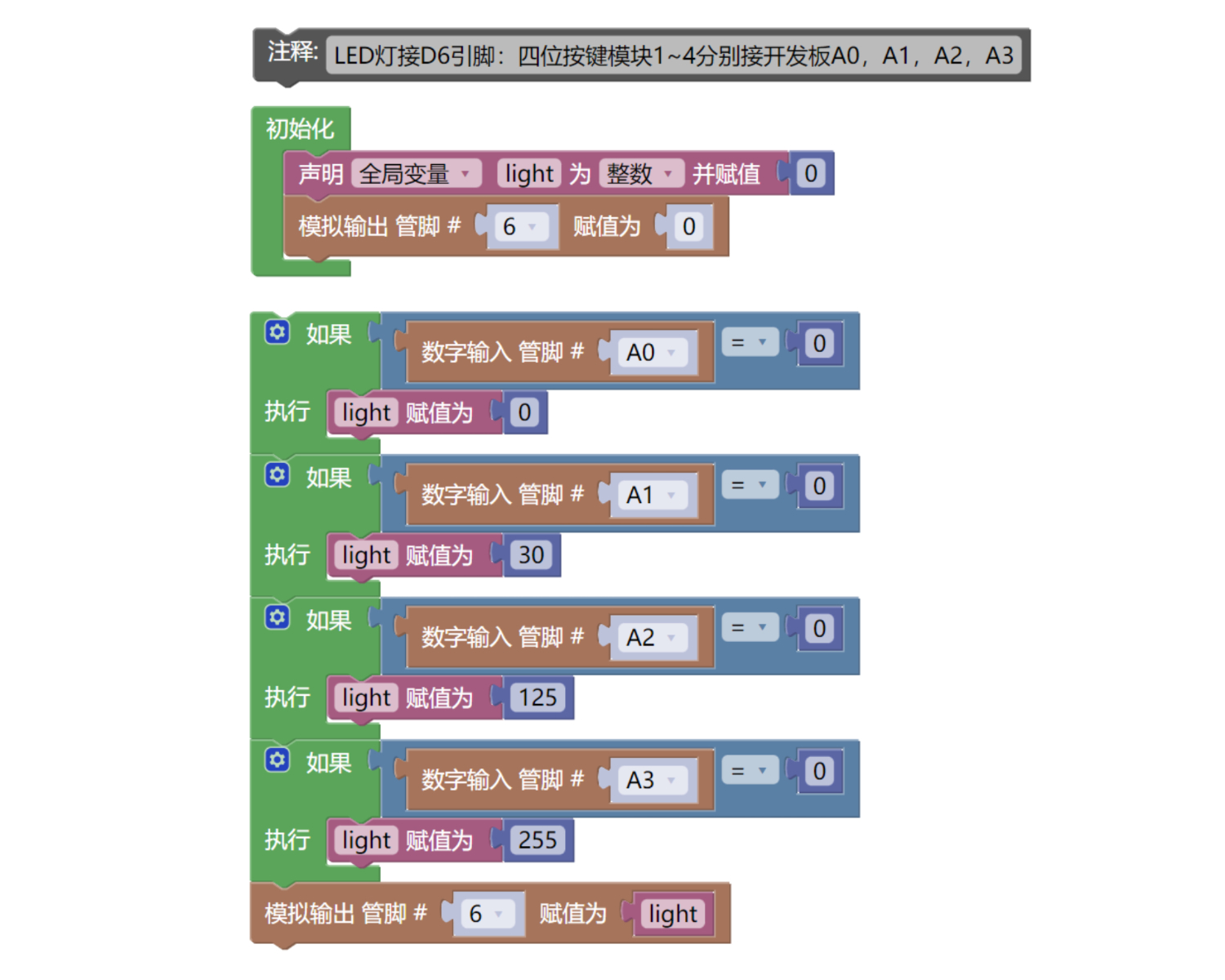

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

HELLO STEM UNO R3 開發板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 資料線 *1
LED燈模組（HS-F08P）*1
四位模擬按鍵模組（HS-KEY4B-P）*1
PH2.0 3P端子轉杜邦線 *2 或 PH2.0 3P雙頭端子線 *2

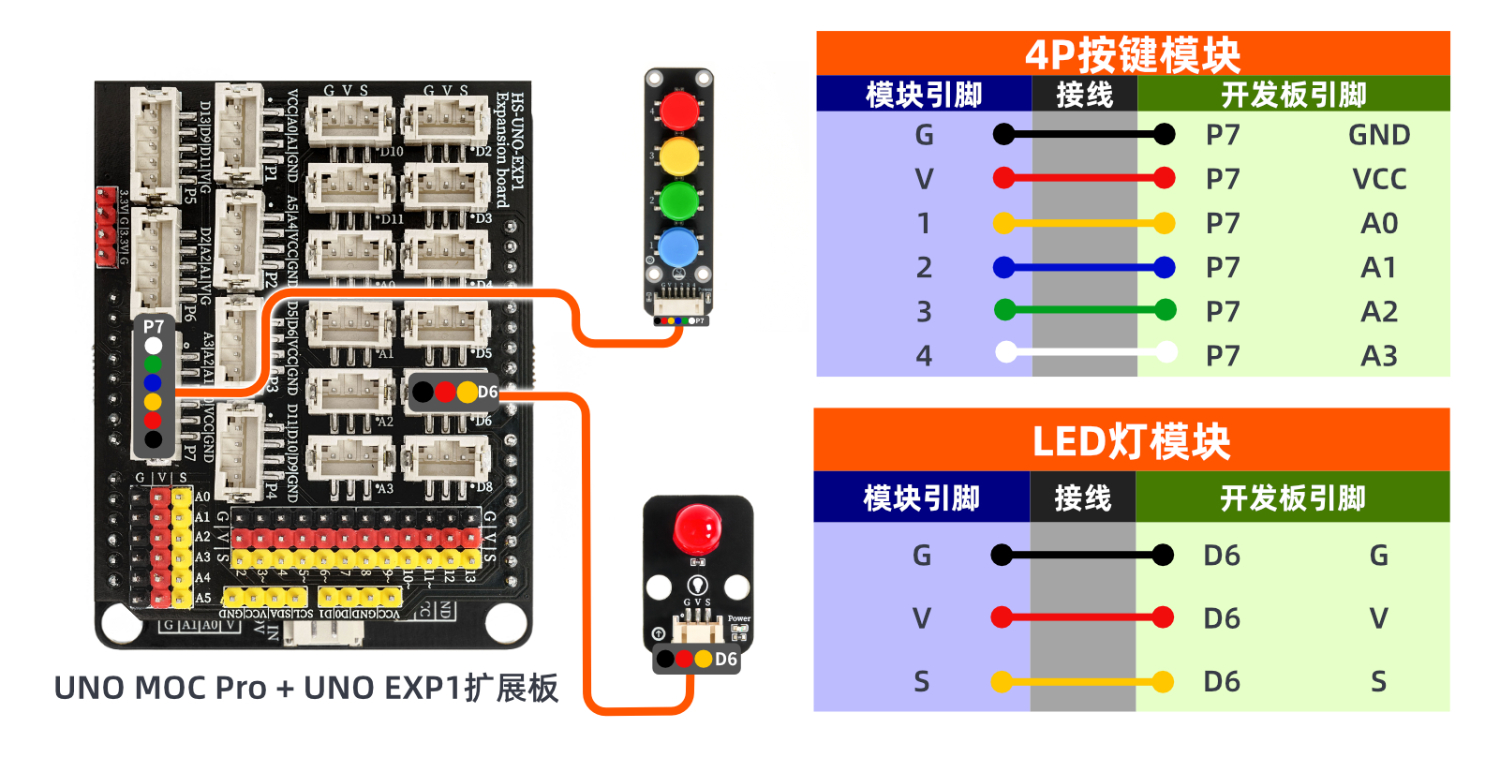

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

視頻教學：點擊查看

10、測試結果

Arduino UNO測試結果：

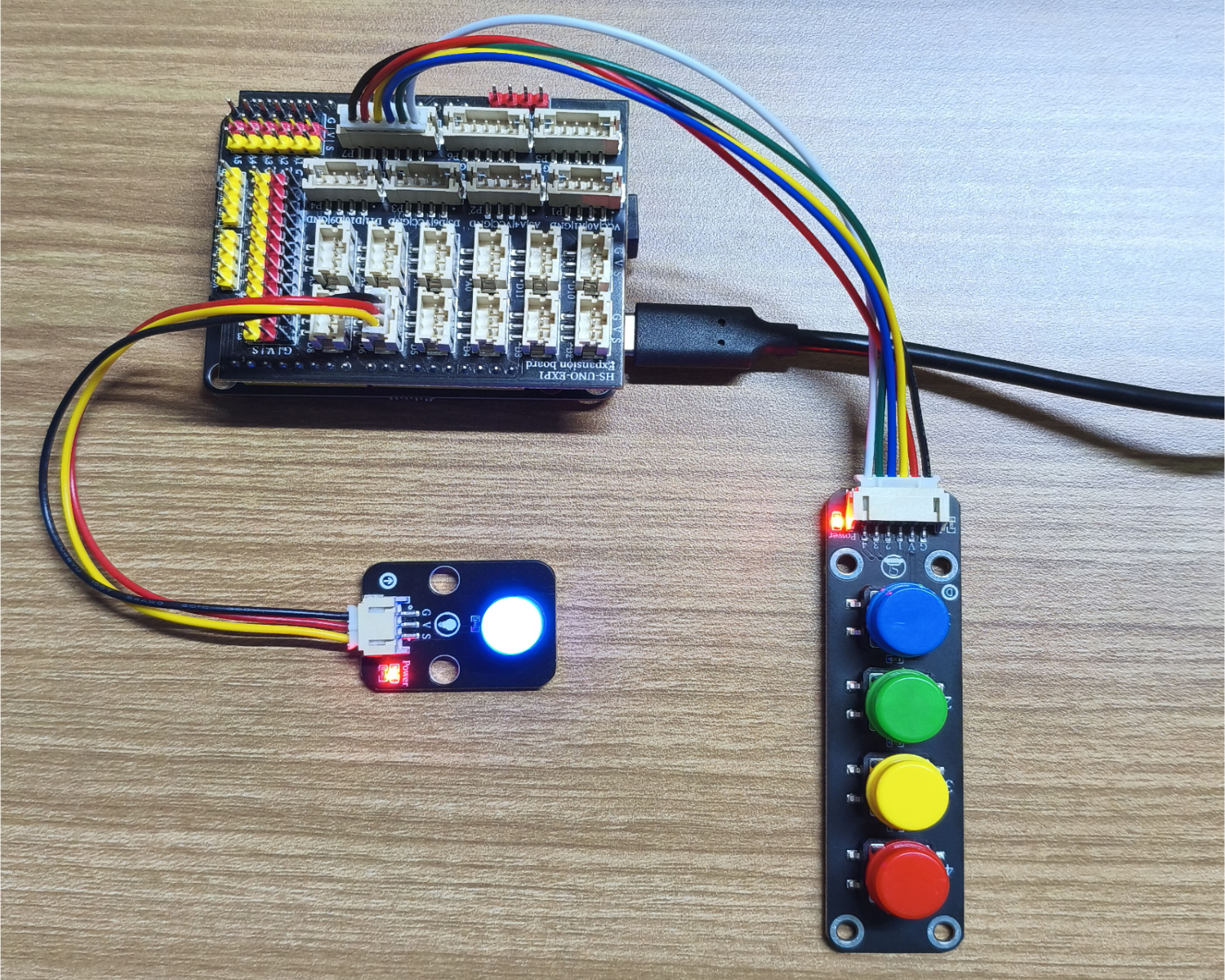

器件連接好線之後，將上述程式燒錄到UNO-R3 PRO開發板之後，接通電源。按下不同按鈕後，led的亮度也會有不同。

ESP32 測試結果：

等更新...
