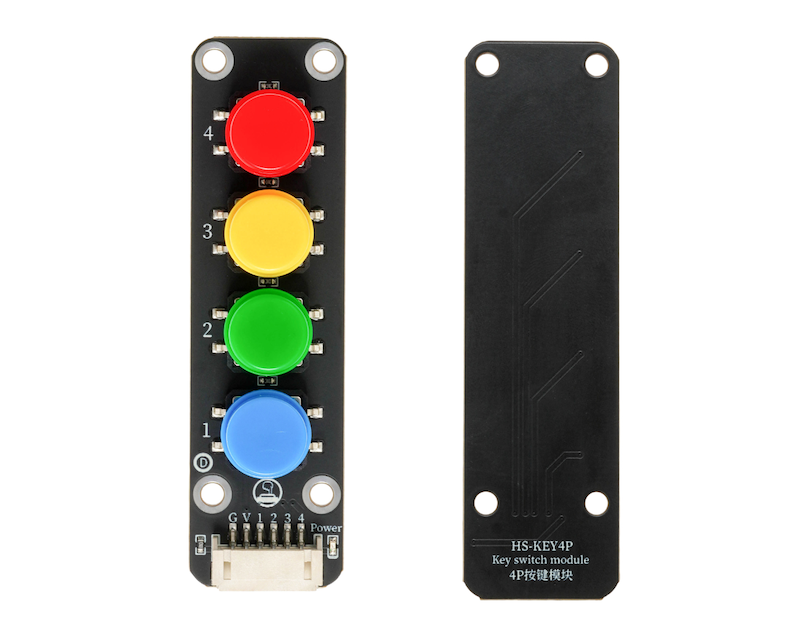

HS-KEY4P 按键模块

1、介绍

四位模拟独立按键开关包含4个四脚按键，依靠金属弹片来保护受力情况；在四脚按键开关中，当某个按钮被按压时，电路导通；当撤销这种压力的时候，电路断开。这个施压的力，就是用我们的手去开按钮、关按钮的动作。四个按键都是数字开关。与开发板连接时，会占用4个io口。

2、原理图

4P按键模块-HS-KEY4P 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0端子线

• 安装方式：四螺丝固定

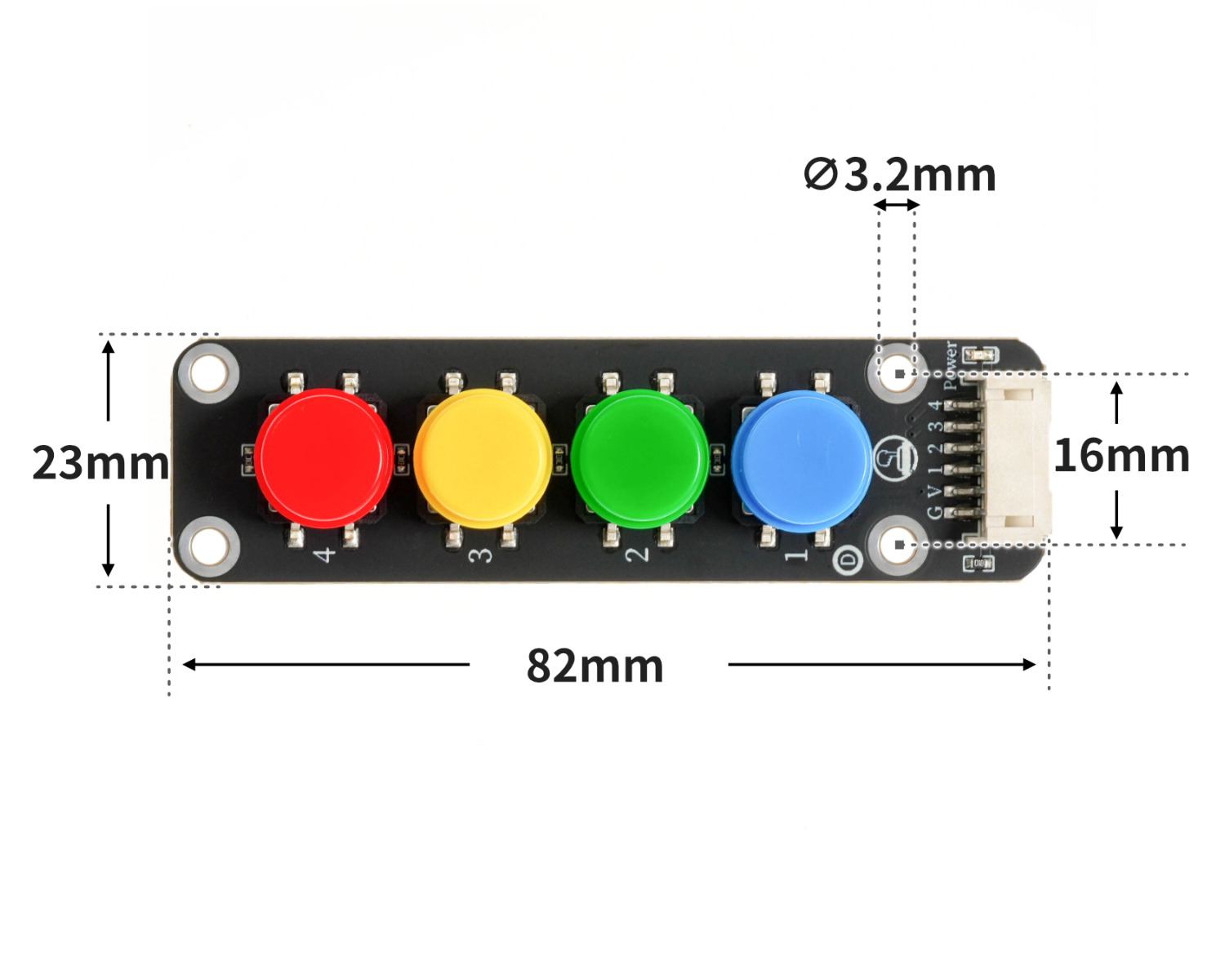

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

volatile int light;

void setup(){
  light = 0;
  pinMode(6, OUTPUT);
  analogWrite(6, 0);
  pinMode(A0, INPUT);
  pinMode(A1, INPUT);
  pinMode(A2, INPUT);
  pinMode(A3, INPUT);
}

void loop(){
  //LED灯接D6引脚：四位按键模块1~4分别接开发板A0，A1，A2，A3

  if (digitalRead(A0) == 0) {
    light = 0;

  }
  if (digitalRead(A1) == 0) {
    light = 30;

  }
  if (digitalRead(A2) == 0) {
    light = 125;

  }
  if (digitalRead(A3) == 0) {
    light = 255;

  }
  analogWrite(6, light);

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

待更新...

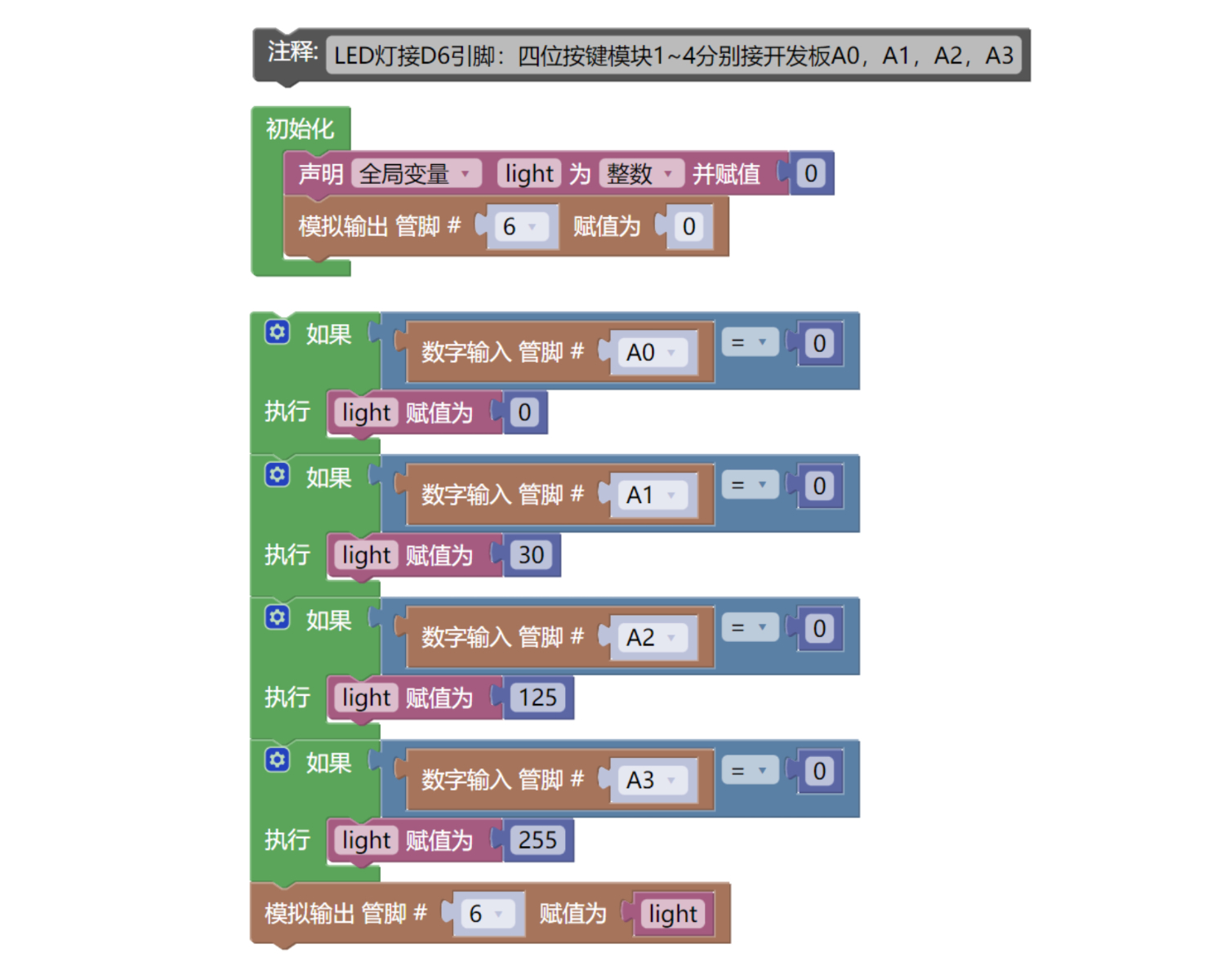

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 开发板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 数据线 *1

• LED灯模块（HS-F08P）*1

• 四位模拟按键模块（HS-KEY4B-P）*1

• PH2.0 3P端子转杜邦线 *2 或 PH2.0 3P双头端子线 *2

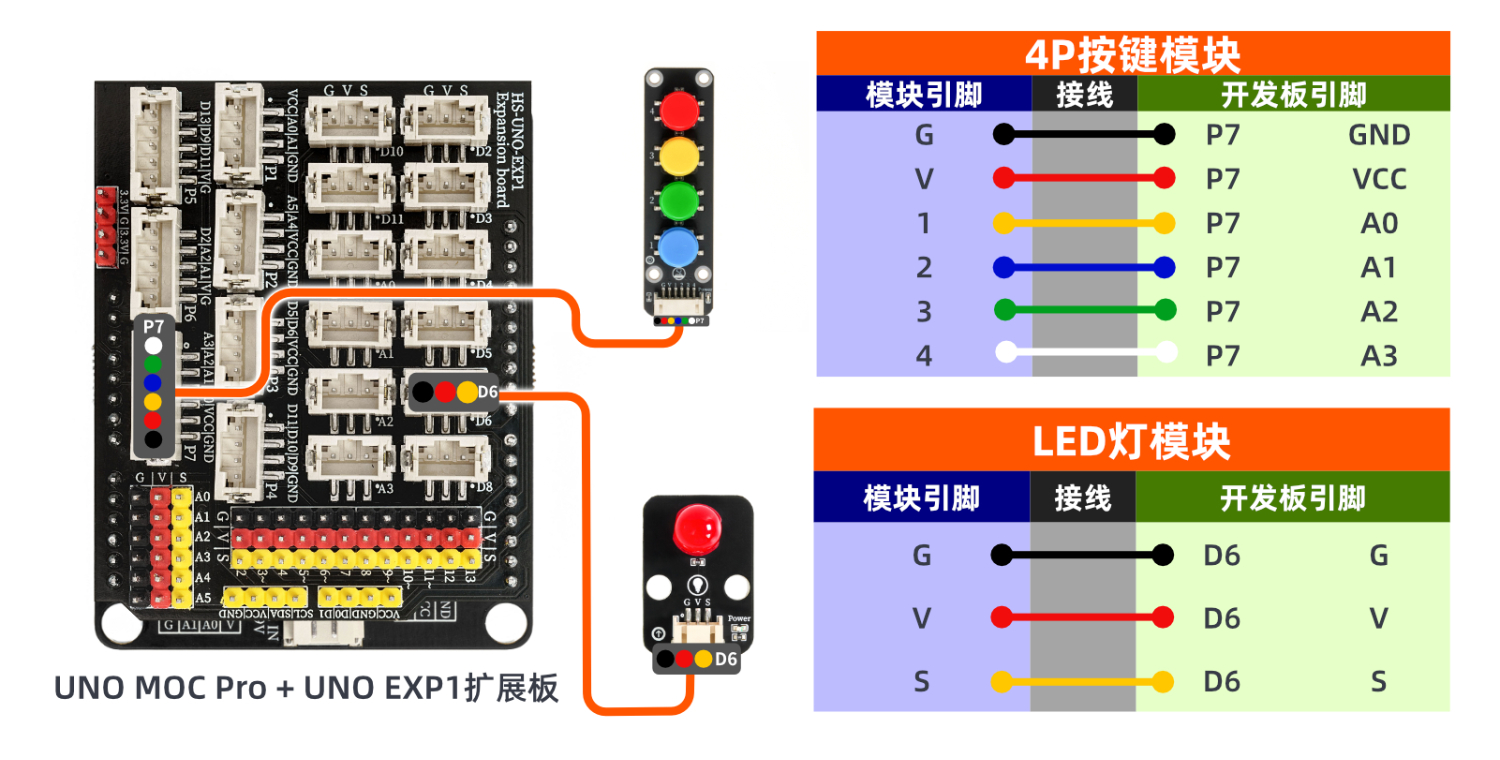

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

视频教程：点击查看

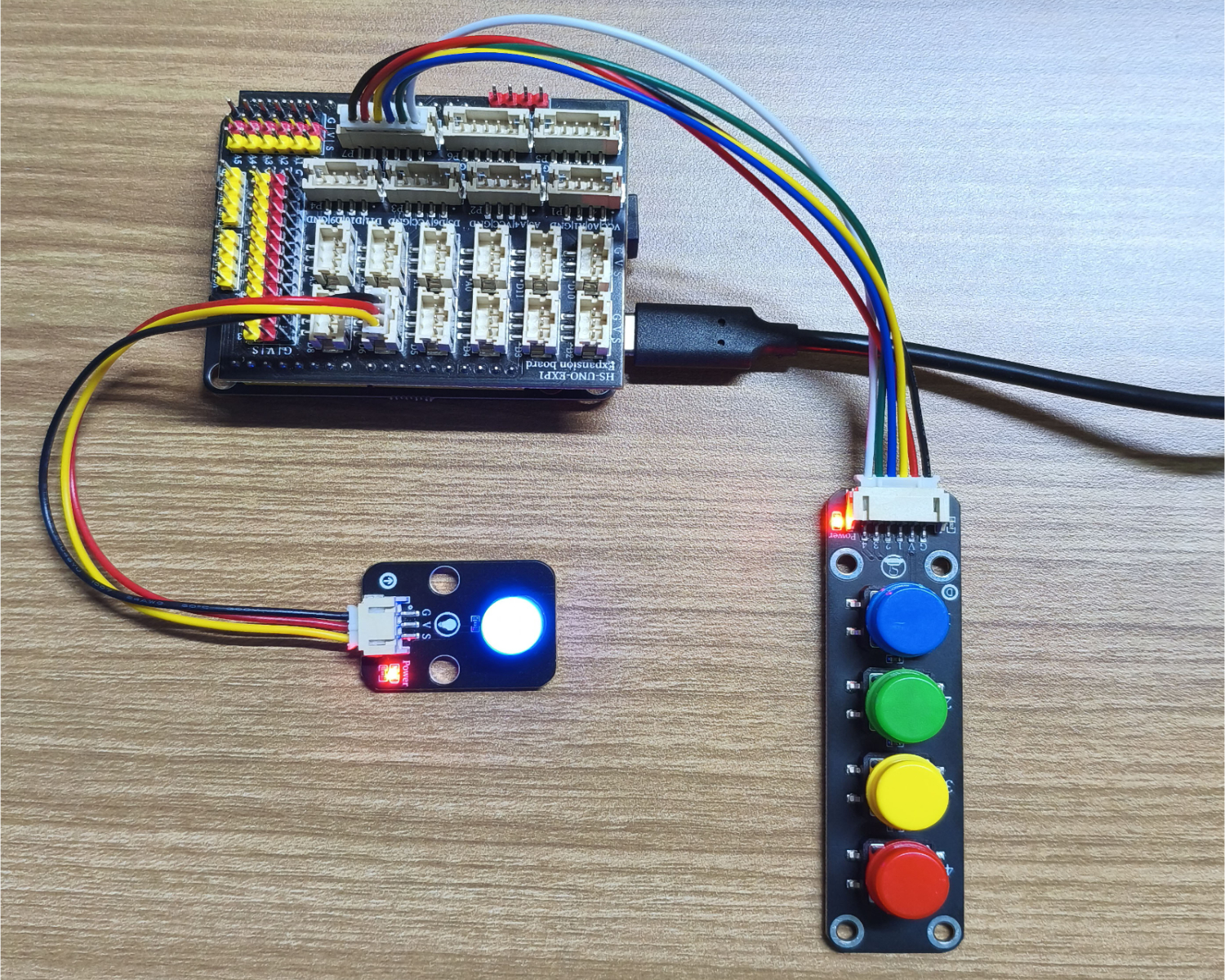

10、测试结果

Arduino UNO测试结果：

器件连接好线之后，将上述程序烧录到UNO-R3 PRO开发板之后，接通电源。按下不同按键后，led的亮度也会有不同。

ESP32 测试结果：

待更新...
