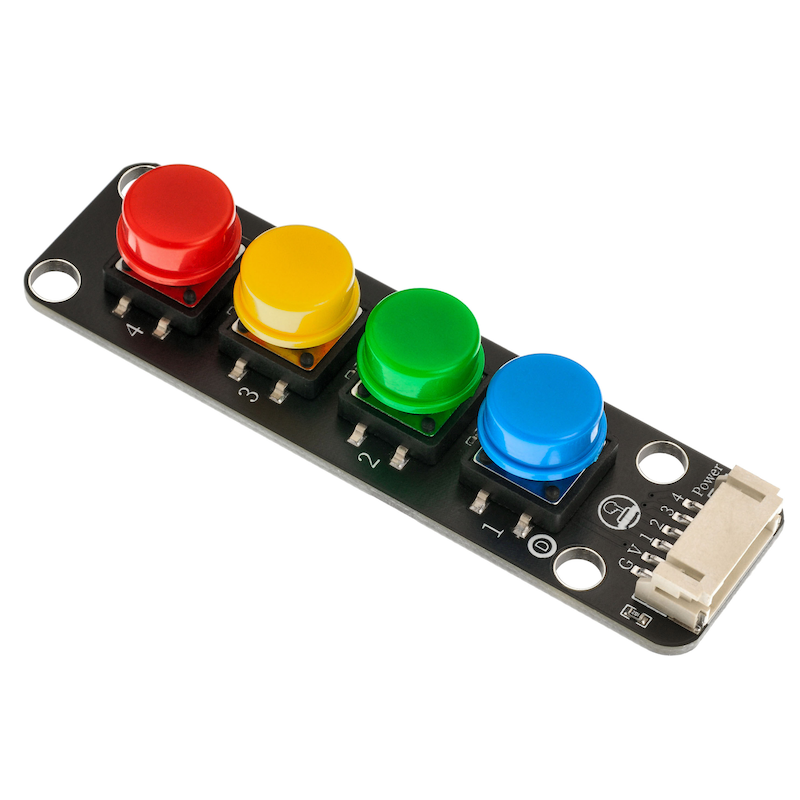

1、介紹

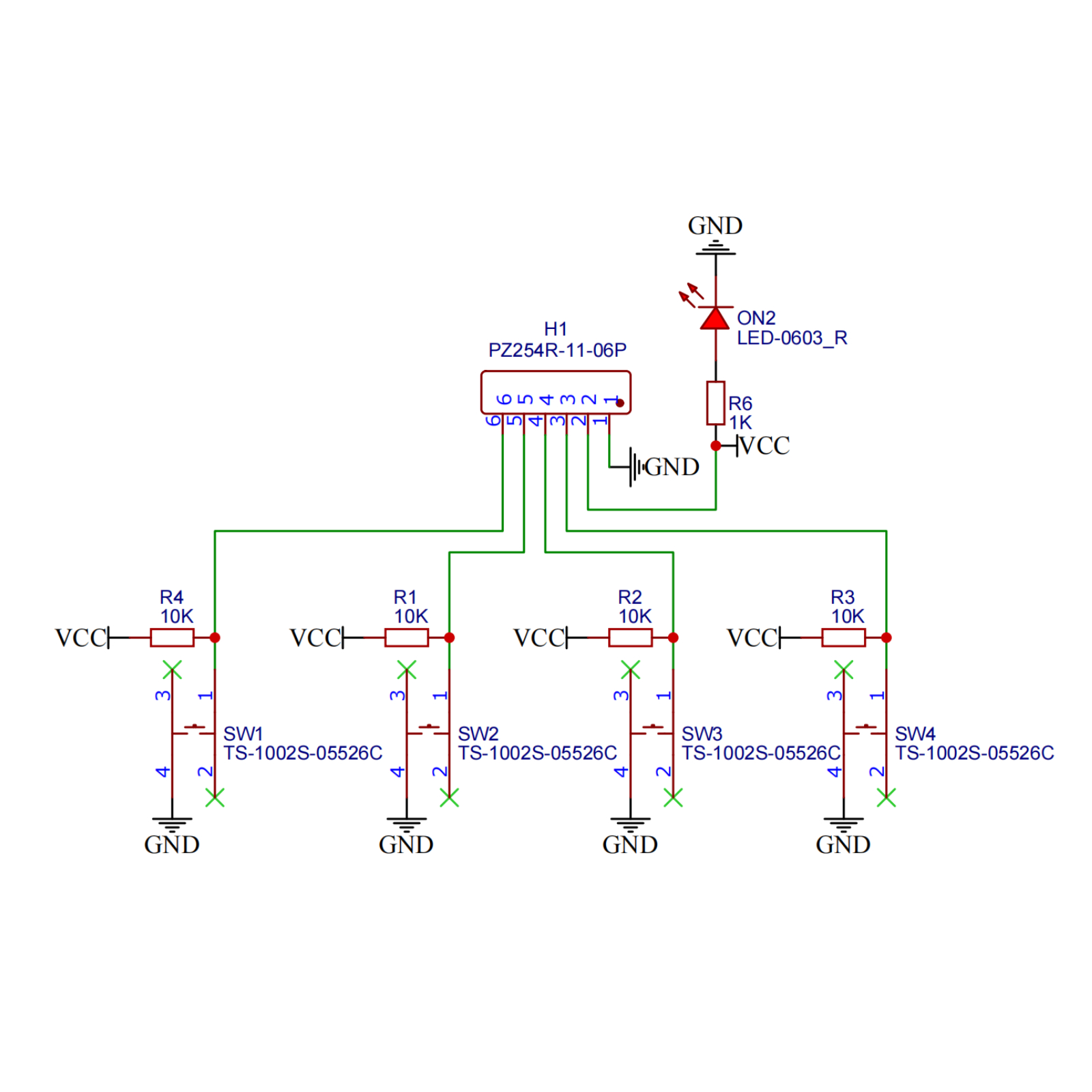

2、原理圖

3、模組參數
引腳名稱 | 描述 |
|---|---|
G | GND(電源輸入負極) |
V | VCC(電源輸入正極) |
1 | 數字信號引腳 |
2 | 數字信號引腳 |
3 | 數字信號引腳 |
4 | 數字信號引腳 |
供電電壓:3.3V / 5V
連接方式:PH2.0端子線
安裝方式:積木固定

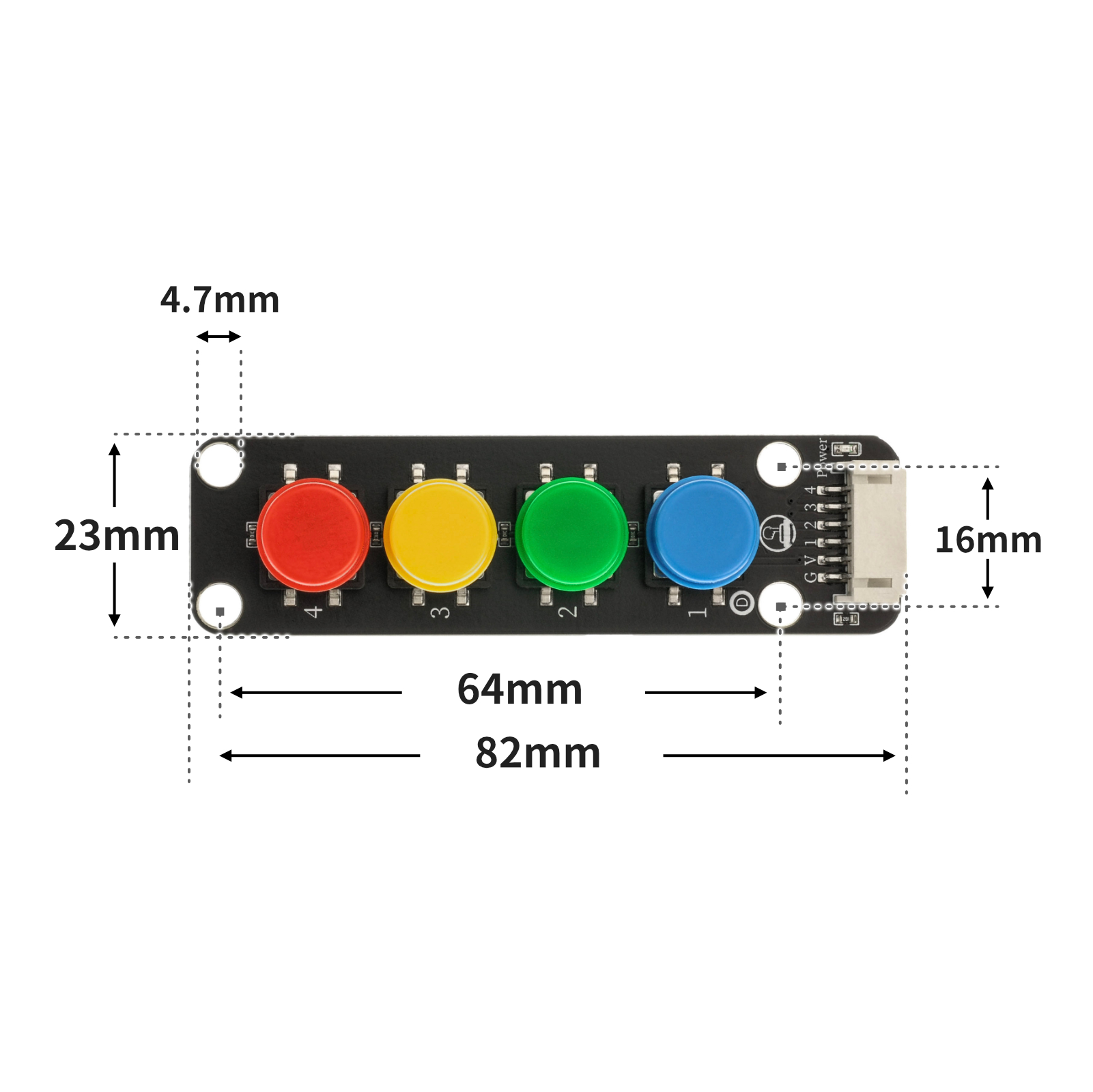

4、電路板尺寸

5、Arduino IDE示範程序
示例程式(UNO開發板):點擊下載
volatile int led;
volatile int light;
volatile int vaule;
void setup(){
Serial.begin(9600);
led = 6;
light = 0;
vaule = 0;
//led接D6,四位模拟按键模块接A0
pinMode(A0, INPUT);
}
void loop(){
vaule = analogRead(A0);
Serial.println(vaule);
analogWrite(led, light);
if (vaule < 565 && vaule > 555) {
//关灯
light = 0;
} else if (vaule < 640 && vaule > 630) {
//微亮
light = 15;
} else if (vaule < 720 && vaule > 710) {
//亮
light = 100;
} else if (vaule < 860 && vaule > 850) {
//非常亮
light = 255;
}
}示例程序(ESP32開發板—基於Python語言,不能用Arduino IDE上傳代碼):

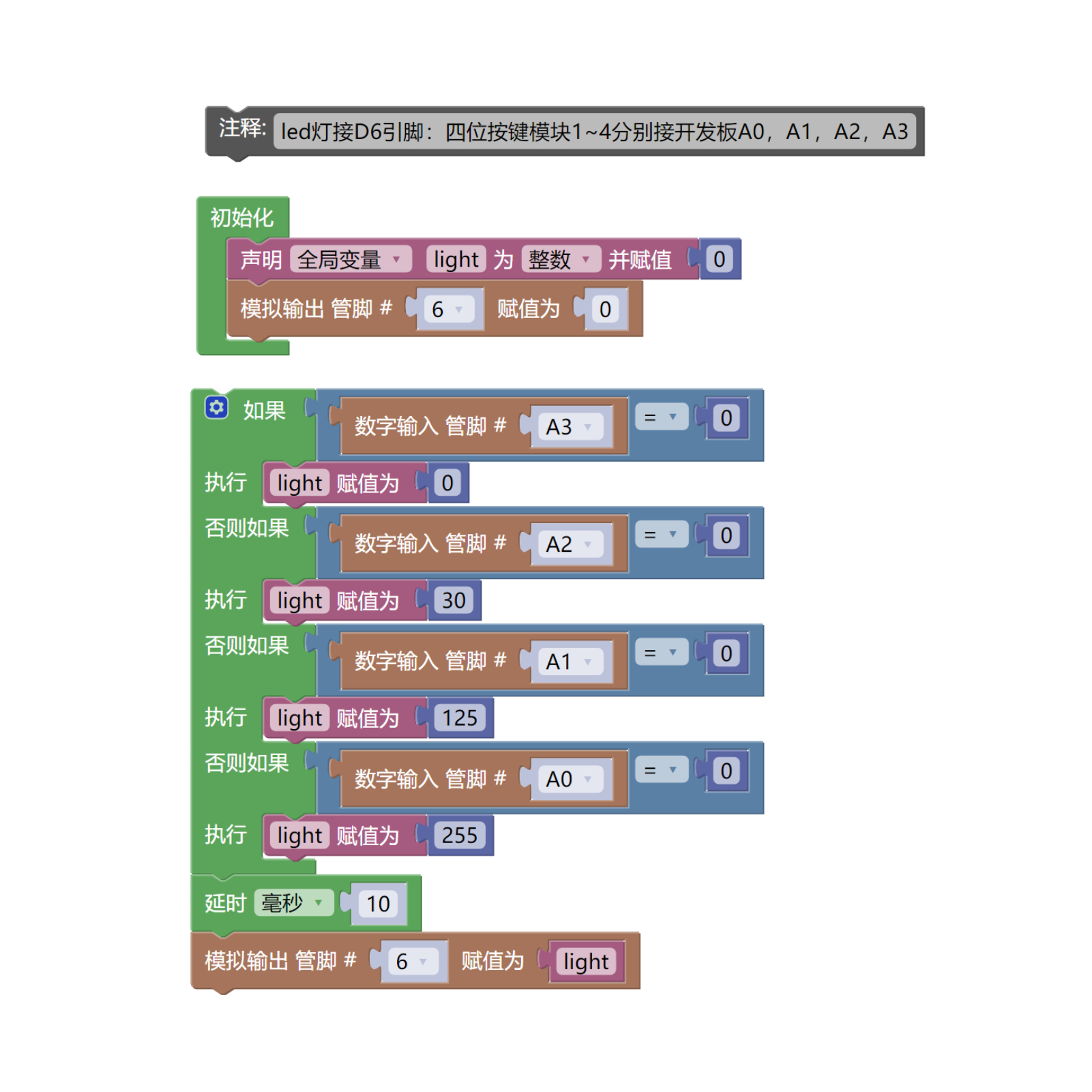

6、米思齊Mixly示例程式(圖形化語言)
示例程式:點擊下載

示例程式(ESP32開發板):點擊下載
7、測試環境搭建
Arduino環境搭建
準備配件:
HELLO STEM UNO R3 開發板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 資料線 *1
LED燈模塊(HS-F08L)*1
四位數字按鍵模塊(HS-KEY4-L)*1
PH2.0 3P雙頭端子線 *1
PH2.0 6P雙頭端子線 *1

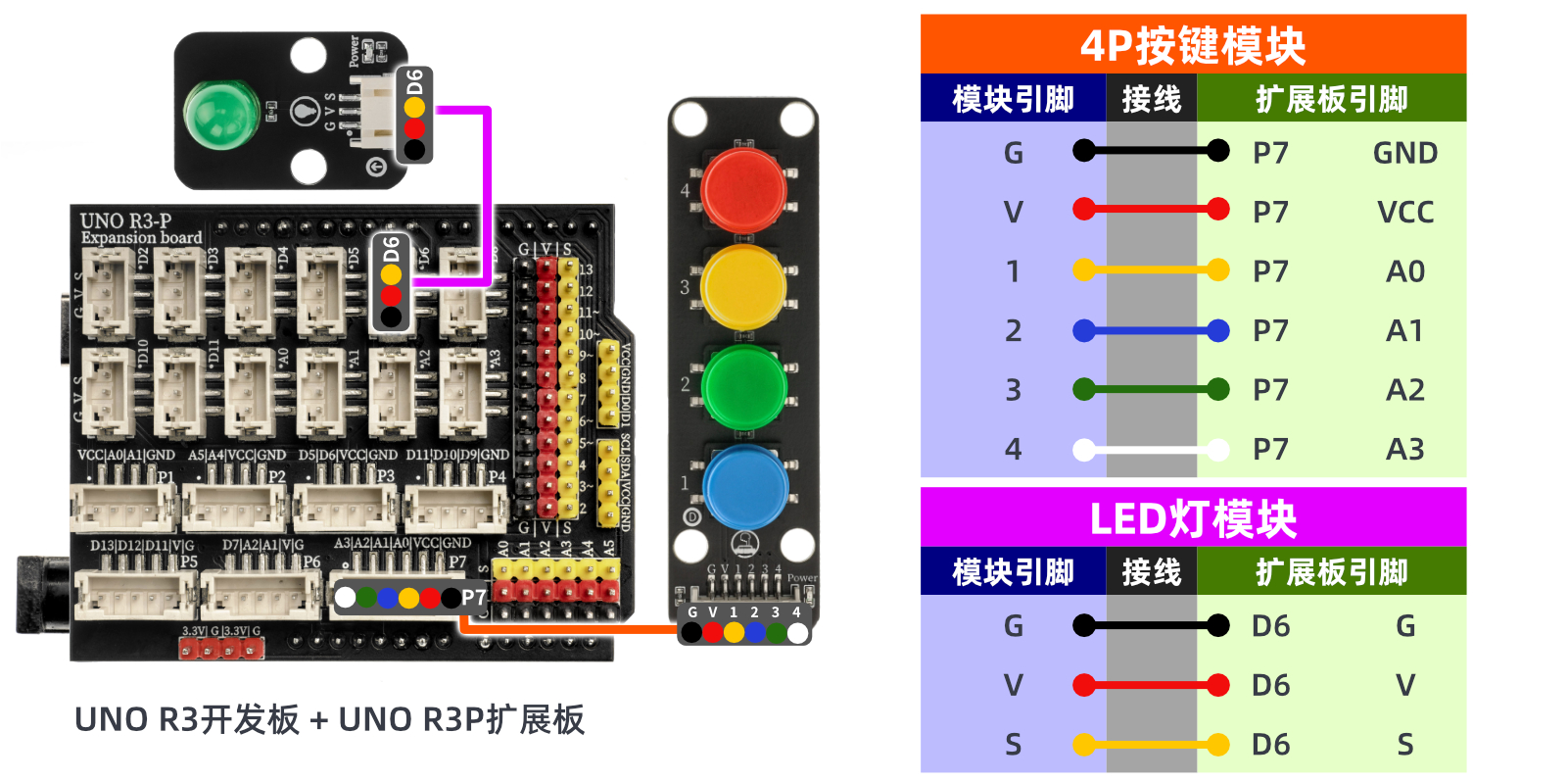

電路接線圖:

Micropython環境搭建
準備配件:
電路接線圖:
8、視頻教學
視頻教學:點擊查看
9、測試結論
器件連接好線之後,將上述程式燒錄到UNO-R3 PRO開發板之後,接通電源。按下不同按鈕後,led的亮度也會有不同。
