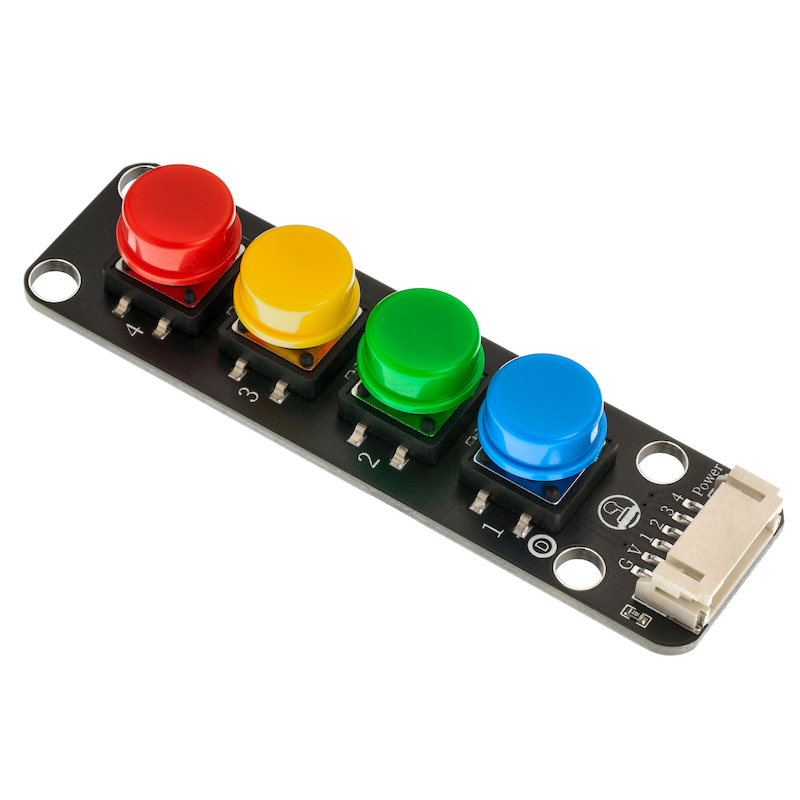

HS-KEY4-L 4P按键模块

1、介绍

独立按键也称之为轻触开关，使用时以满足操作力的条件向开关操作方向施压，开关闭合接通；当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。如下四脚线路图我们可以很清晰的发现，正常情况下，按键的 1 和 2、3 和 4 脚是相连的；当我们按下按键时，四个脚相互接通；松开按键时，恢复正常状态。利用数字 I/O 可以实现按键控制，数字 I/O 端口的含义是INPUT 和 OUTPUT 接口，现在让我们尝试在 Arduino 中使用 I / O 的 INPUT 功能，即该功能是在本实验中从外部设备读取输出值。我们使用按键和 LED 灯来完成使用 INPUT 和 OUTPUT 作为组合的实验。我们的按键模块当按键被按下时输出低电平，当松开时，输出是高电平。

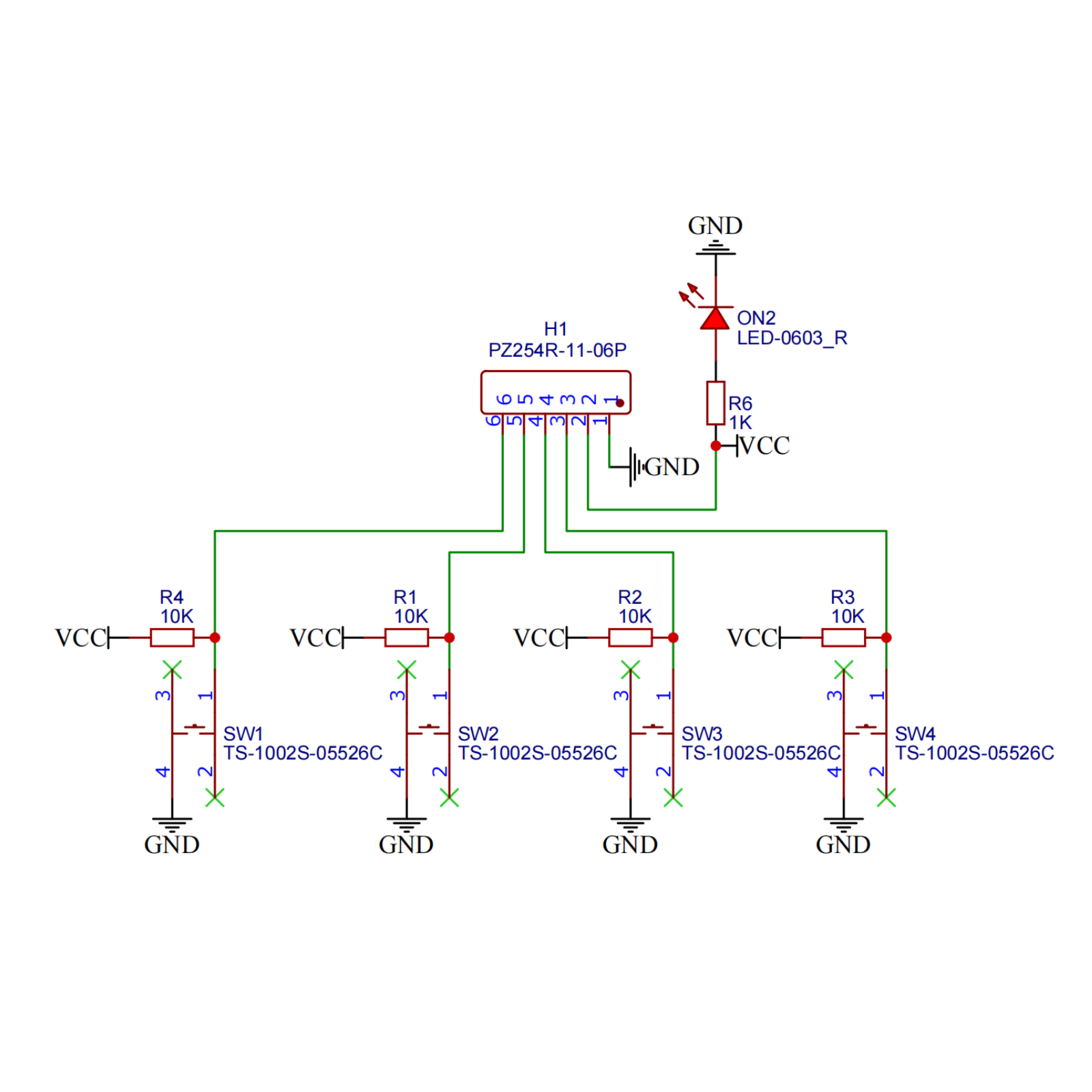

2、原理图

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0端子线

• 安装方式：积木固定

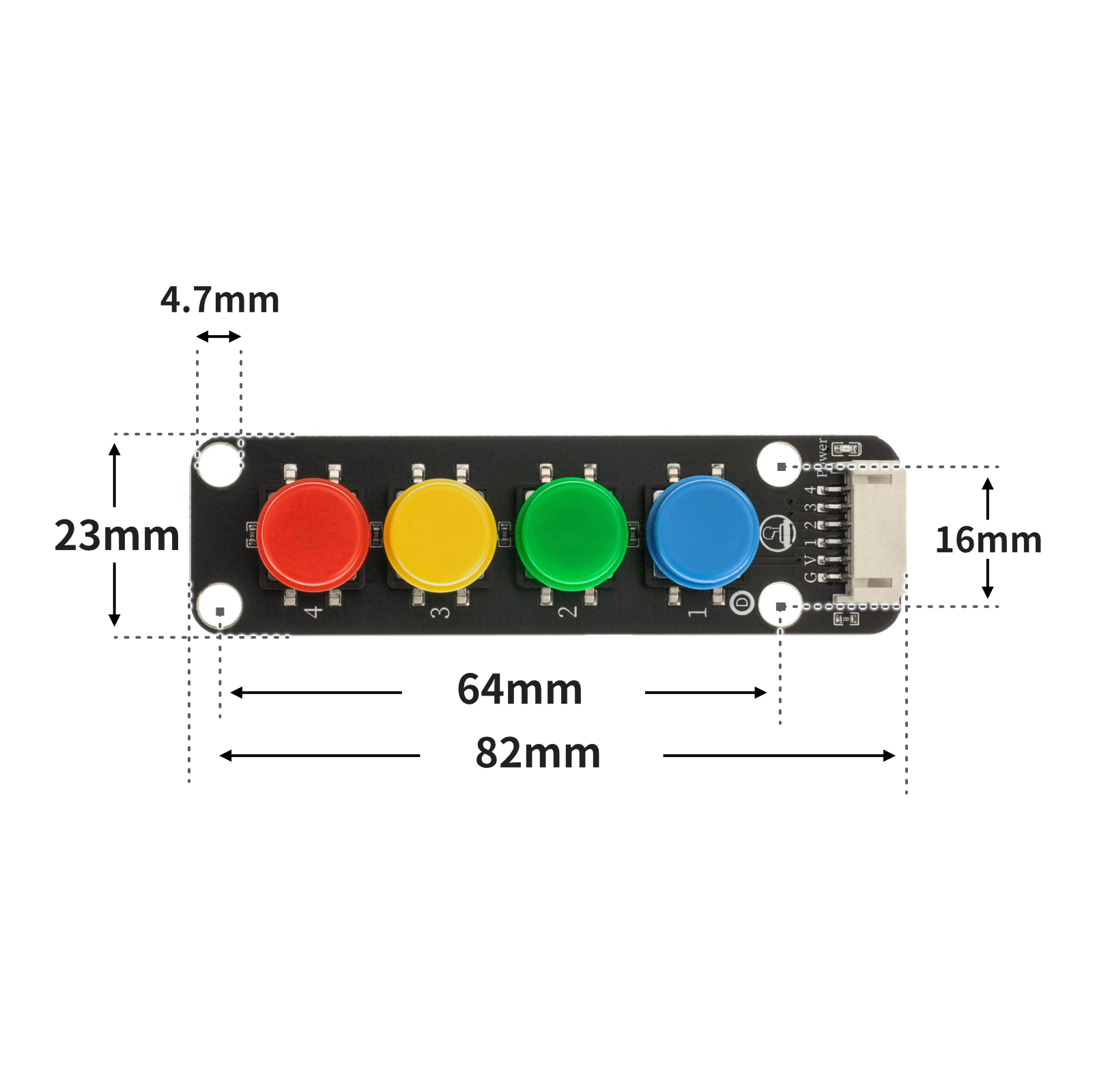

4、电路板尺寸

5、Arduino IDE示例程序

示例程序(UNO开发板)：点击下载

volatile int led;
volatile int light;
volatile int vaule;

void setup(){
  Serial.begin(9600);
  led = 6;
  light = 0;
  vaule = 0;
  //led接D6，四位模拟按键模块接A0
  pinMode(A0, INPUT);
}

void loop(){
  vaule = analogRead(A0);
  Serial.println(vaule);
  analogWrite(led, light);
  if (vaule < 565 && vaule > 555) {
    //关灯
    light = 0;

  } else if (vaule < 640 && vaule > 630) {
    //微亮
    light = 15;
  } else if (vaule < 720 && vaule > 710) {
    //亮
    light = 100;
  } else if (vaule < 860 && vaule > 850) {
    //非常亮
    light = 255;
  }

}

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

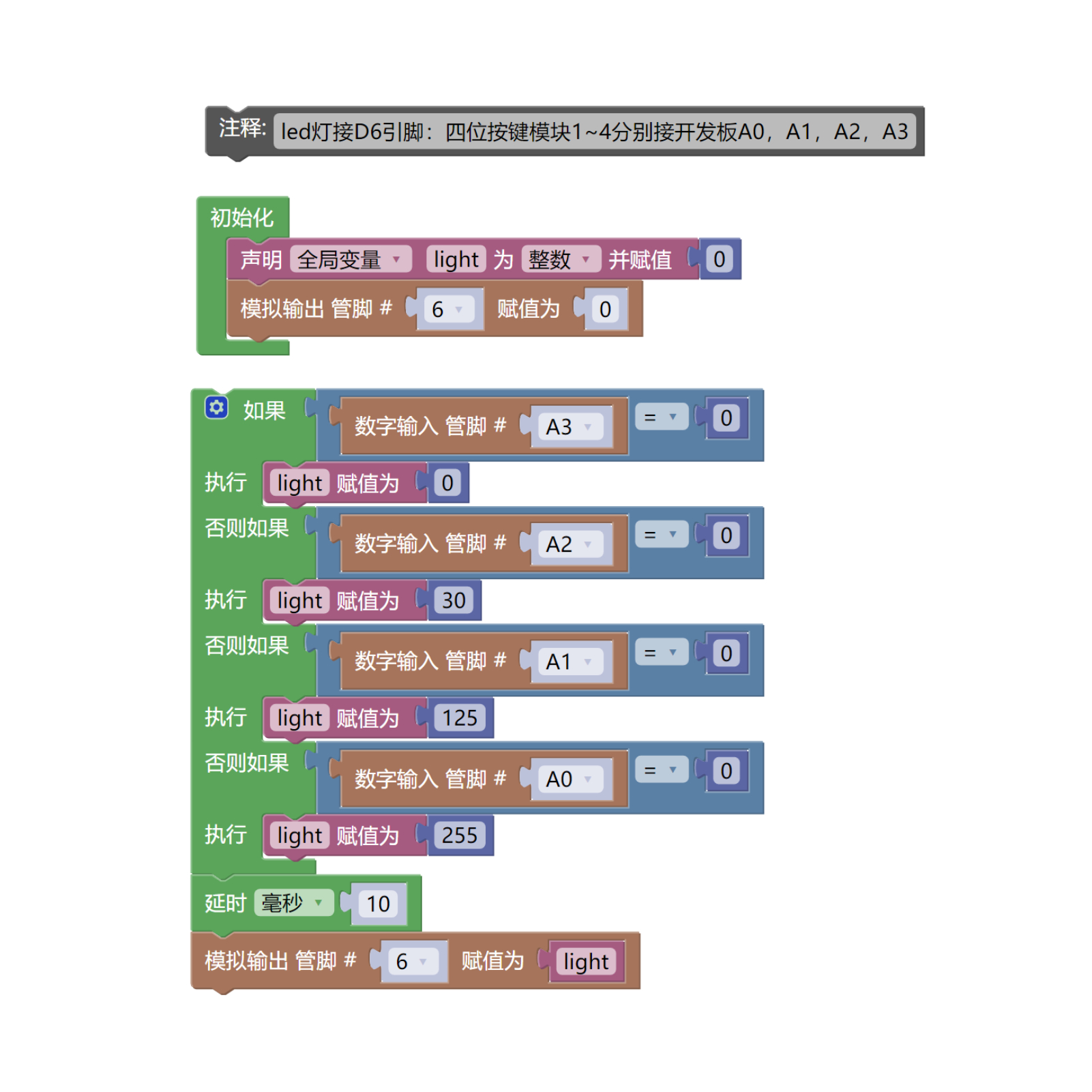

6、米思齐 Mixly 示例程序（图形化语言）

示例程序：点击下载

示例程序(ESP32开发板)：点击下载

7、测试环境搭建

Arduino环境搭建

准备配件：

• HELLO STEM UNO R3 开发板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 数据线 *1

• LED灯模块（HS-F08L）*1

• 四位数字按键模块（HS-KEY4-L）*1

• PH2.0 3P双头端子线 *1

• PH2.0 6P双头端子线 *1

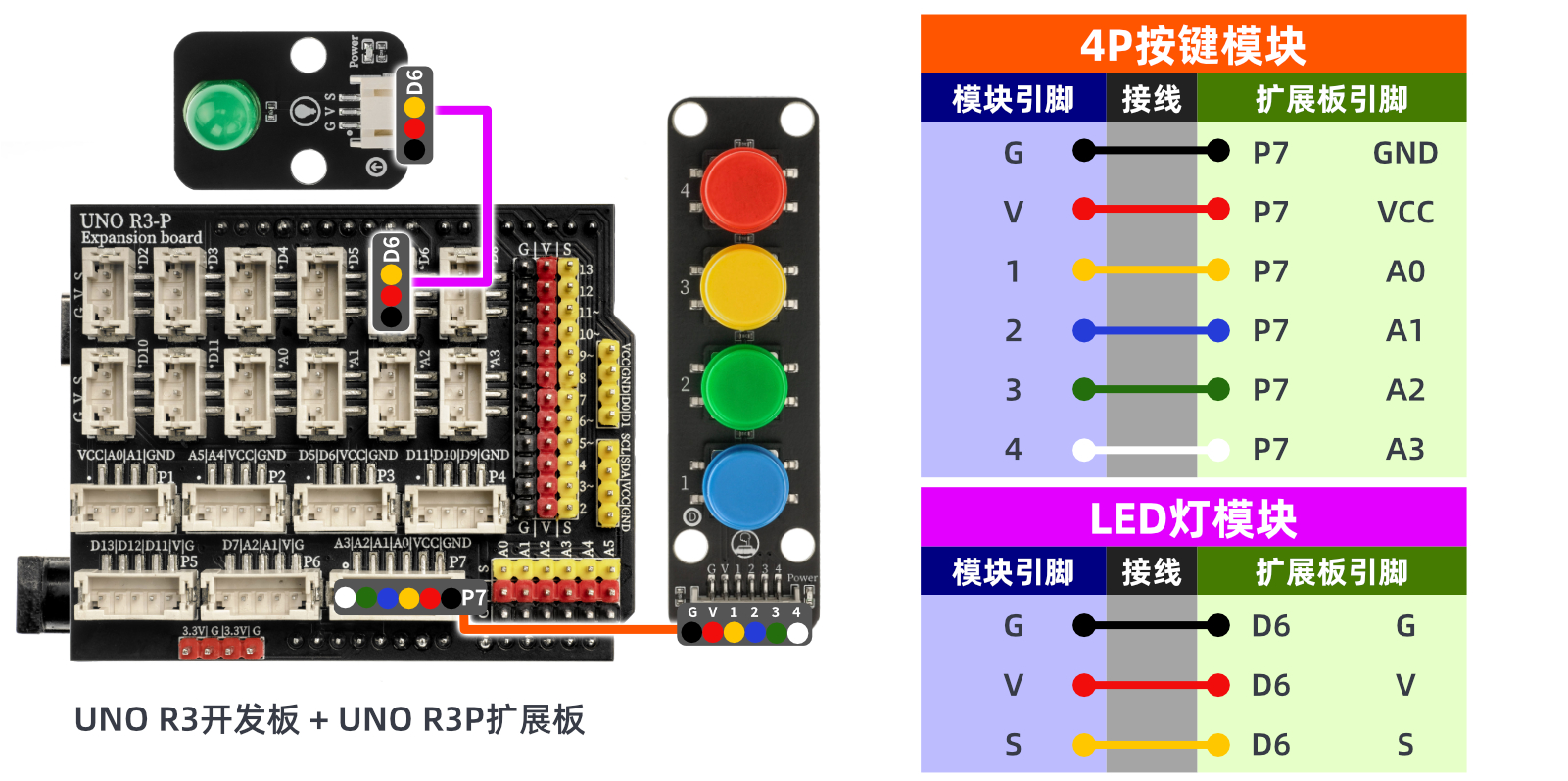

电路接线图：

Micropython环境搭建

准备配件：

电路接线图：

8、视频教程

视频教程：点击查看

9、测试结论

器件连接好线之后，将上述程序烧录到UNO-R3 PRO开发板之后，接通电源。按下不同按键后，led的亮度也会有不同。
