1、介紹

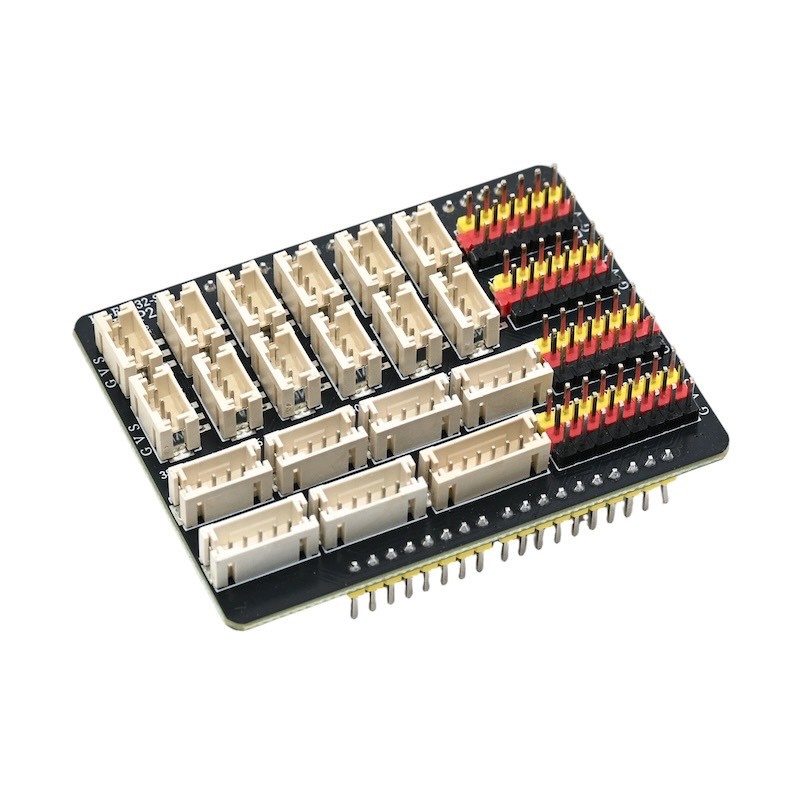

ESP32 S3(擴展板)是根據開發板EPS32-S3開發板設計的配套擴展板，把開發板的針腳引出來集成在一塊PCB電路板上。該擴展板兼容本所有的EPS32-S3系列的开发板。電路板上設有PH2.0介面的同时也保留有排釘，滿足使用者的不同接線需求。
2、特徵
1、設有數字IO口排釘（引腳號：0-16,21）和模擬IO口排釘（引腳號：38-42,45-46）。（可以滿足使用杜邦線接插擴展模塊的需求）
2、設有數字IO口PH2.0 3P座子（引腳號：2，4，12，13，14，15）和模擬IO口PH2.0 3P座子（引腳號：32，33，34，35，36，39）同時還有4個PH2.0 4P座子,2個PH2.0 5P座子,1個PH2.0 6P座子。
3、設有SPI通訊接口排釘，串口通訊接口排釘，I2C通訊接口排釘。
3、擴展板解析
數位IO口PH2.0 3P插座（2，4，12，13，14，15）和數位IO口排釘（0，2，4，12，13，14，15，1，17，25，26，27）
可以指定這些I/O口為數字輸出即輸出高電平或者低電平。
模擬IO口PH2.0 3P插座（32，33，34，35，36，39）和模擬IO口排釘（32，33，34，35，36，39）
可以指定這些I/O口模擬輸入和模擬輸入。
P1座子
該插座電路設計為VCC/38/39/GND方便與一些用PH2.0 4P接口的配套模組對接。（適配模組：HS-SR04L超聲波傳感器)
P2座子
該座子電路設計6/7/VCC/GND方便與一些用PH2.0 4P接口的配套模塊对接。（適配模塊：HS-S63-LTCS342顏色感應器、HS-F14LTM1650 四位LED數位管模組、HS-F15LTM637四位時鐘數位管模組、HS-F19LOLED顯示屏、HS-F21LLCD1602顯示屏、）
P3座子
該插座電路設計為40/41/VCC/GND方便與一些用PH2.0 4P接口的配套模塊對接。語音識別控制模組、HS-F04L電機驅動模組、HS-F20L電機模塊、HS-F10L電機驅動模組、HS-S49PLMP3語音播報模塊、HS-F23-L1位數碼管、HS-S60-L藍牙模塊)
P4座子
該插座電路設計為42/45/46/GND方便與一些用PH2.0 4P接口的配套模塊對接。（適配模塊：HS-F05L交通信號燈模組、HS-F01LRGB LED 模組)
P5座子
該插座電路設計為12/10/11/V/G方便與一些用PH2.0 5P接口的配套模塊對接。（例如HS-F13L8x8點陣顯示屏模組、HS-F24-L1位數碼管)
P6座子
該插座電路設計為48/18/17/V/G方便與一些用PH2.0 5P接口的配套模塊對接。（適配模塊：HS-S34L雙軸搖桿模組、HS-S32L旋轉編碼器)
P7座子
該座子電路設計為2/3/4/5/V/G方便與一些用PH2.0 6P介面之配套模組對接。（適配模組：HS-KEY4L4P按鍵模塊)
