1、소개

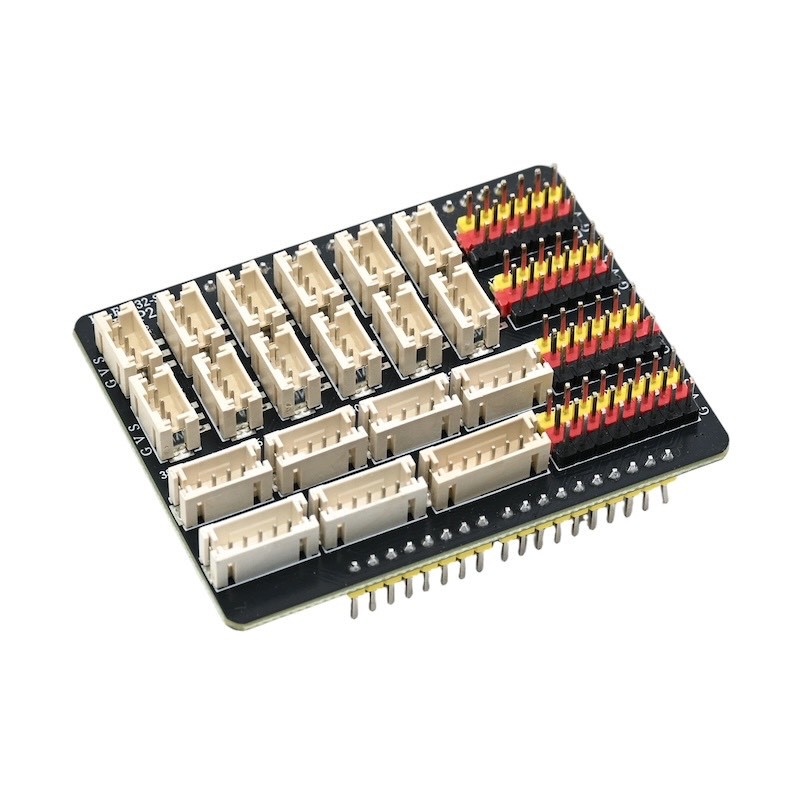

ESP32 S3(확장판)는 EPS32-S3 개발보드를 기반으로 설계된 상호 보완 확장판입니다. 개발보드의 핀을 내려와 PCB 회로板上 통합됩니다.이 확장 보드는 모든 EPS32-S3 시리즈 개발 보드와 호환됩니다。회로板上에 PH2.0 인터페이스를 가지고 있으면서도 파이어웨이어를 유지하고 있어 사용자의 다양한 연결 요구를 충족시킵니다.
2、특징
1、设有数字IO口排针（핀 번호：0-16,21）과 아날로그 IO口 배정（핀 번호：38-42,45-46）。（도퍼선을 사용하여 확장 모듈을 연결할 수 있습니다。）
2、设有数字IO口PH2.0 3P座子（引脚号：2，4，12，13，14，15）和模拟IO口PH2.0 3P座子（引脚号：32，33，34，35，36，39）同时还有4个PH2.0 4P座子,2个PH2.0 5P座子,1个PH2.0 6P座子。
3、SPI 통신 인터페이스 배선, 시리얼 통신 인터페이스 배선, I2C 통신 인터페이스 배선 있습니다。
3、확장판 해석
디지털 IO 포트 PH2.0 3P 정자(2, 4, 12, 13, 14, 15)과 디지털 IO 포트 배선(0, 2, 4, 12, 13, 14, 15, 1, 17, 25, 26, 27)
이 IO 핀을 숫자 출력으로 지정할 수 있습니다. 즉, 높은 수준 또는 낮은 수준을 출력합니다.
모의 IO 포트 PH2.0 3P 축자(32, 33, 34, 35, 36, 39)과 모의 IO 포트 배선(32, 33, 34, 35, 36, 39)
이 IO 포트를 모의 입력으로 지정할 수 있습니다.
P1 접속자
이 자리 회로는 VCC/38/39/GND로 설계되어 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. (호환 모듈: HS-SR04L)超음파 센서)
P2 패널
이 케이스 서브커트렛 설계는 6/7/VCC/GND를 통해 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. (호환 모듈: HS-S63-L)TCS342颜色传感器、HS-F14LTM1650 네자리 LED 디지털管 모듈、HS-F15LTM637 네자리 시간 디지털管 모듈、HS-F19LOLED 디스플레이 패널、HS-F21LLCD1602 디스플레이 패널、）
P3좌자
이 충자 회로는 40/41/VCC/GND로 설계되어 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다.음성인식제어 모듈、HS-F04L모터드라이브 모듈、HS-F20L전기 모듈、HS-F10L모터드라이브 모듈、HS-S49PLMP3 오디오 발신 모듈、HS-F23-L1개의 디지털 디스플레이、HS-S60-L블루투스 모듈)
P4 패드
이 케이스 서브 케이블 디자인은 42/45/46/GND를 통해 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 연결을 쉽게 합니다. (추가 모듈: HS-F05L)교통 신호 램프 모듈、HS-F01LRGB LED 모듈)
P5 팬텀
이 케이스 서브커트는 12/10/11/V/G로 설계되어 있으며, PH2.0 5P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. 예를 들어, HS-F13L8x8 포인트 매트릭스 디스플레이 모듈、HS-F24-L1개의 디지털 디스플레이)
P6 채널
이 케이스 캐리어 회로는 48/18/17/V/G로 설계되어 있으며, PH2.0 5P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. (호환 모듈: HS-S34L)이중 축 조이스틱 모듈、HS-S32L회전 인코더)
P7 축자
이 케이스 서브 캐리어 디자인은 2/3/4/5/V/G를 통해 PH2.0 6P 인터페이스를 사용하는 일부 모듈과의 호환성을 쉽게 제공합니다. ( 호환 모듈: HS-KEY4L)4P 키 모듈)
