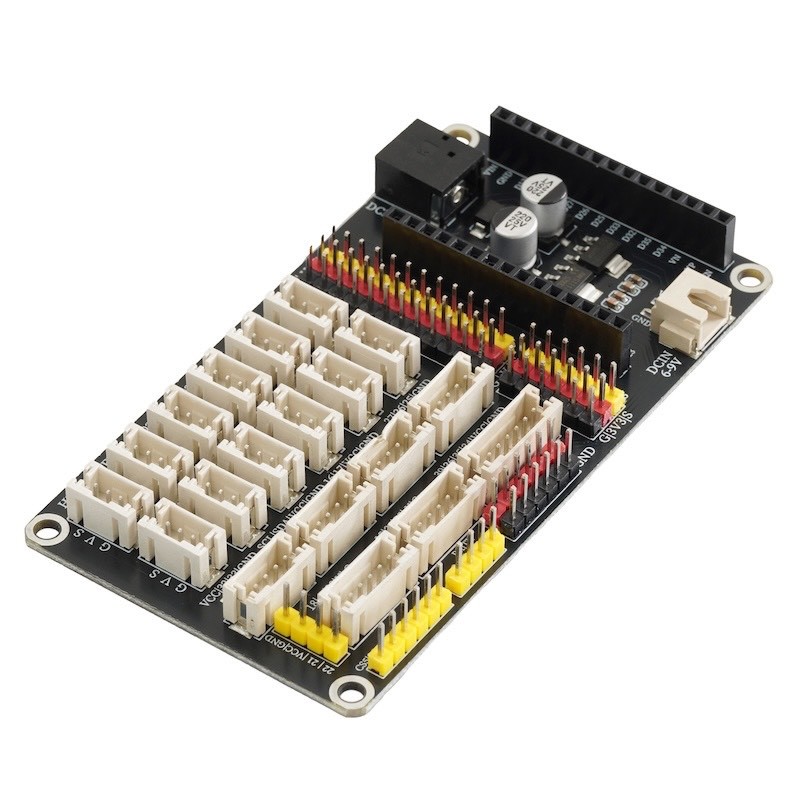

1、介紹
2、特徵
1、設有IO口排釘。（可以滿足使用杜邦線接插擴展模塊的需求）
2、設有IO口PH2.0 3P座子，同時還有4個PH2.0 4P座子,2個PH2.0 5P座子,1個PH2.0 6P座子。
3、設有SPI通訊接口排釘，串口通訊接口排釘，I2C通訊接口排釘。
3、擴展板解析
數字IO口PH2.0 3P座子（8-18,21）和數字IO口排釘（所有的排釘）
可以指定這些I/O口為數字輸出即輸出高電平或者低電平。
模擬IO口PH2.0 3P插座（8,9,10,11,12,13,14,15,16,17,18）和模擬IO口排釘（1-16）
可以指定這些IO口模擬輸入。
P1座子
該插座電路設計為VCC/32/33/GND方便與一些用PH2.0 4P接口的配套模塊對接。（適配模塊：HS-SR04L超聲波傳感器)
P2座子
該插座電路設計為22/21/VCC/GND方便與一些用PH2.0 4P接口的配套模塊对接。（適配模塊：HS-S63-LTCS342顏色感應器、HS-F14LTM1650 四位LED數位管模組、HS-F15LTM637四位時鐘數位管模組、HS-F19LOLED顯示屏、HS-F21LLCD1602顯示屏、）
P3座子
該插座電路設計為16/17/VCC/GND方便與一些用PH2.0 4P接口的配套模塊對接。語音識別控制模組、HS-F04L電機驅動模組、HS-F20L電機模塊、HS-F10L電機驅動模組、HS-S49PLMP3語音播報模塊、HS-F23-L1位數碼管、HS-S60-L藍牙模塊)
P4座子
該插座電路設計為27/26/25/GND方便與一些用PH2.0 4P接口的配套模塊对接。（適配模塊：HS-F05L交通信號燈模組、HS-F01LRGB LED 模組)
P5座子
該插座電路設計為18/5/23/V/G方便與一些用PH2.0 5P接口的配套模塊對接。（例如HS-F13L8x8點陣顯示屏模組、HS-F24-L1位數碼管)
P6座子
該插座電路設計為15/34/35/V/G方便與一些用PH2.0 5P接口的配套模塊對接。（適配模塊：HS-S34L雙軸搖桿模組、HS-S32L旋轉編碼器)
P7座子
