1、소개

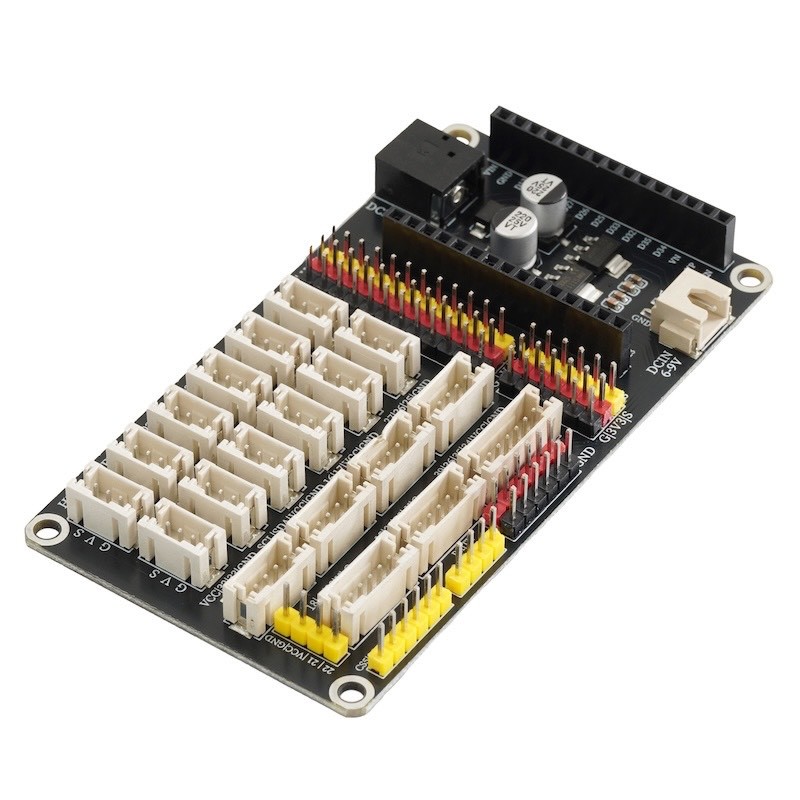

ESP32-EXP2 이 확장 보드는 주로 ESP32 개발 보드와 함께 사용됩니다.두 개의 전원 인터페이스를 갖추고 있으며, 다양한 전압 범위의 전원 입력을 지원합니다.5V와 3.3V 출력 모두 1A입니다。보드에 PH2.0 인터페이스가 있으면서 동시에 배선을 위해 사용자의 다양한 연결 요구를 충족시키는 패널을 유지합니다。특정 인터페이스를 통해 ESP32 개발 보드와 연결된 후, ESP32 개발 보드의 강력한 처리 능력과 풍부한 통신 기능(예: Wi-Fi, 블루투스 등)을 활용하여 IoT 관련 프로젝트 개발을 실현할 수 있습니다. 예를 들어,智能家居 제어, 환경 모니터링, 산업 자동화 제어 등 다양한 응용 시나리오에서 활용됩니다。
2、특징
1、设有IO口排针。（可以满足使用杜邦线接插扩展模块的需求）
2、设有IO口PH2.0 3P座子，同时还有4个PH2.0 4P座子,2个PH2.0 5P座子,1个PH2.0 6P座子。
3、SPI 통신 인터페이스 배선, 시리얼 통신 인터페이스 배선, I2C 통신 인터페이스 배선 있습니다。
3、확장판 해석
디지털 IO 포트 PH2.0 3P 축자(8-18,21)과 디지털 IO 포트 배선(모든 배선)
이 IO 핀을 숫자 출력으로 지정할 수 있습니다. 즉, 높은 수준 또는 낮은 수준을 출력합니다.
모의 IO 포트 PH2.0 3P 충자(8,9,10,11,12,13,14,15,16,17,18)과 모의 IO 포트 배선(1-16)
이 IO 포트를 모의 입력으로 지정할 수 있습니다.
P1 접속자
이 핀자 회로는 VCC/32/33/GND로 설계되어 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 연결이 용이합니다. (추가 모듈: HS-SR04L)超음파 센서)
P2 패널
이 케이스 서브 시스템 설계는 22/21/VCC/GND를 통해 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성을 쉽게 할 수 있습니다. ( 호환 모듈: HS-S63-L)TCS342颜色传感器、HS-F14LTM1650 네자리 LED 디지털管 모듈、HS-F15LTM637 네자리 시간 디지털管 모듈、HS-F19LOLED 디스플레이 패널、HS-F21LLCD1602 디스플레이 패널、）
P3좌자
이 케이스 회로는 16/17/VCC/GND로 설계되어 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다.음성인식제어 모듈、HS-F04L모터드라이브 모듈、HS-F20L전기 모듈、HS-F10L모터드라이브 모듈、HS-S49PLMP3 오디오 발신 모듈、HS-F23-L1개의 디지털 디스플레이、HS-S60-L블루투스 모듈)
P4 패드
이 핀 캡슐 회로는 27/26/25/GND로 설계되어, PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. (호환 모듈: HS-F05L)교통 신호 램프 모듈、HS-F01LRGB LED 모듈)
P5 팬텀
이 창자 회로는 18/5/23/V/G로 설계되어 있으며, PH2.0 5P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. (예: HS-F13L)8x8 포인트 매트릭스 디스플레이 모듈、HS-F24-L1개의 디지털 디스플레이)
P6 채널
이 케이스 서브 크리에이터는 15/34/35/V/G를 설계하여 PH2.0 5P 인터페이스를 사용하는 일부 모듈과 호환됩니다. (호환 모듈: HS-S34L)이중 축 조이스틱 모듈、HS-S32L회전 인코더)
P7 축자
이 충자 회로는 39/36/35/34/V/G로 설계되어 있으며, PH2.0 6P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다。4P 키 모듈)
