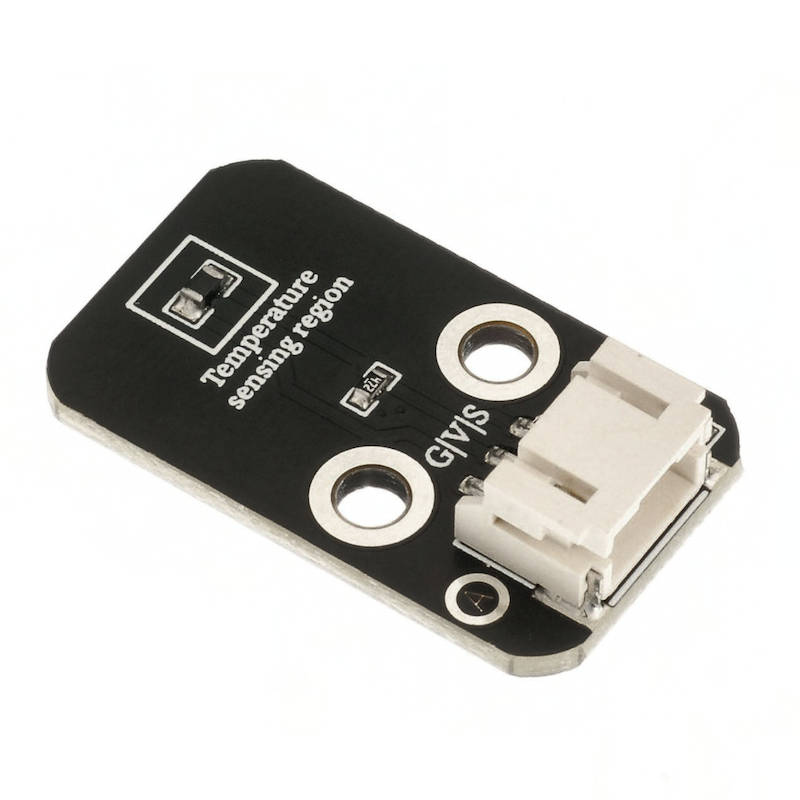

1、소개
2、시뮬레이션 그래프
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
S | 모의신호핀 |
전원전압: 3.3V / 5V
연결 방식：PH2.0 콘ector 라인
설치방식: 더블스크루 고정

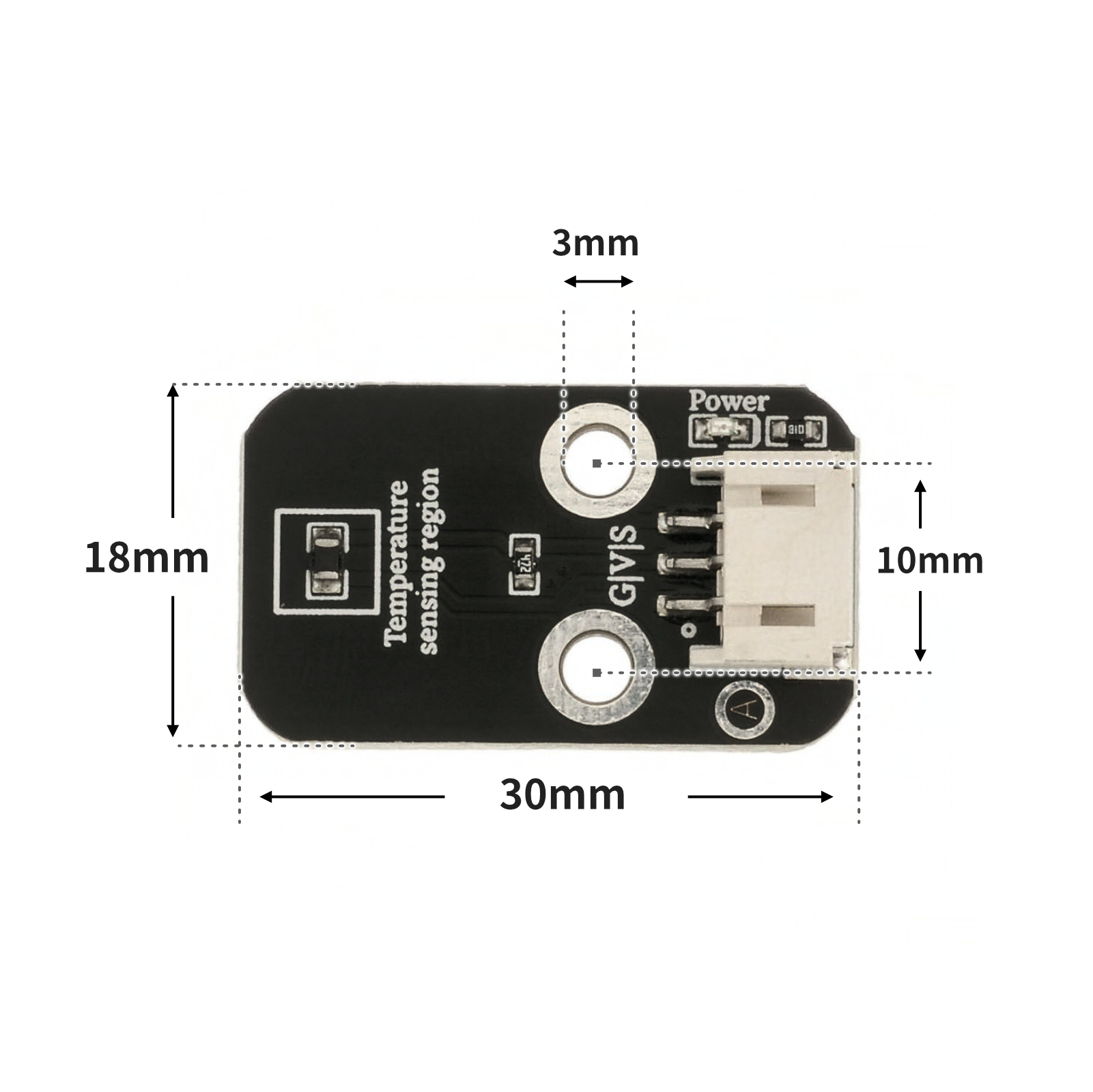

4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
volatile int value;//定义热敏传感器模拟值变量
void setup(){
value = 0;
Serial.begin(9600);//设置波特率
pinMode(A0, INPUT);//定义A0为输入引脚
pinMode(6, OUTPUT);//定义6为输出引脚
}
void loop(){
value = analogRead(A0);//获取热敏电压模拟值
Serial.print("Thermal Data：");
Serial.println(value);//打印热敏电压模拟值
if (analogRead(A0) > 380) {//判断热敏值是否大于380
tone(6,196);//6号蜂鸣器响起
}
delay(200);
noTone(6);//6号蜂鸣器不响
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):
import machine
import music
adc32 = machine.ADC(machine.Pin(32))
midi = music.MIDI(4)
while True:
print(adc32.read_u16())
if adc32.read_u16() > 40000:
midi.pitch_time(440, 2000)7、미스키 Mixly 예제 프로그램(그래픽 언어)

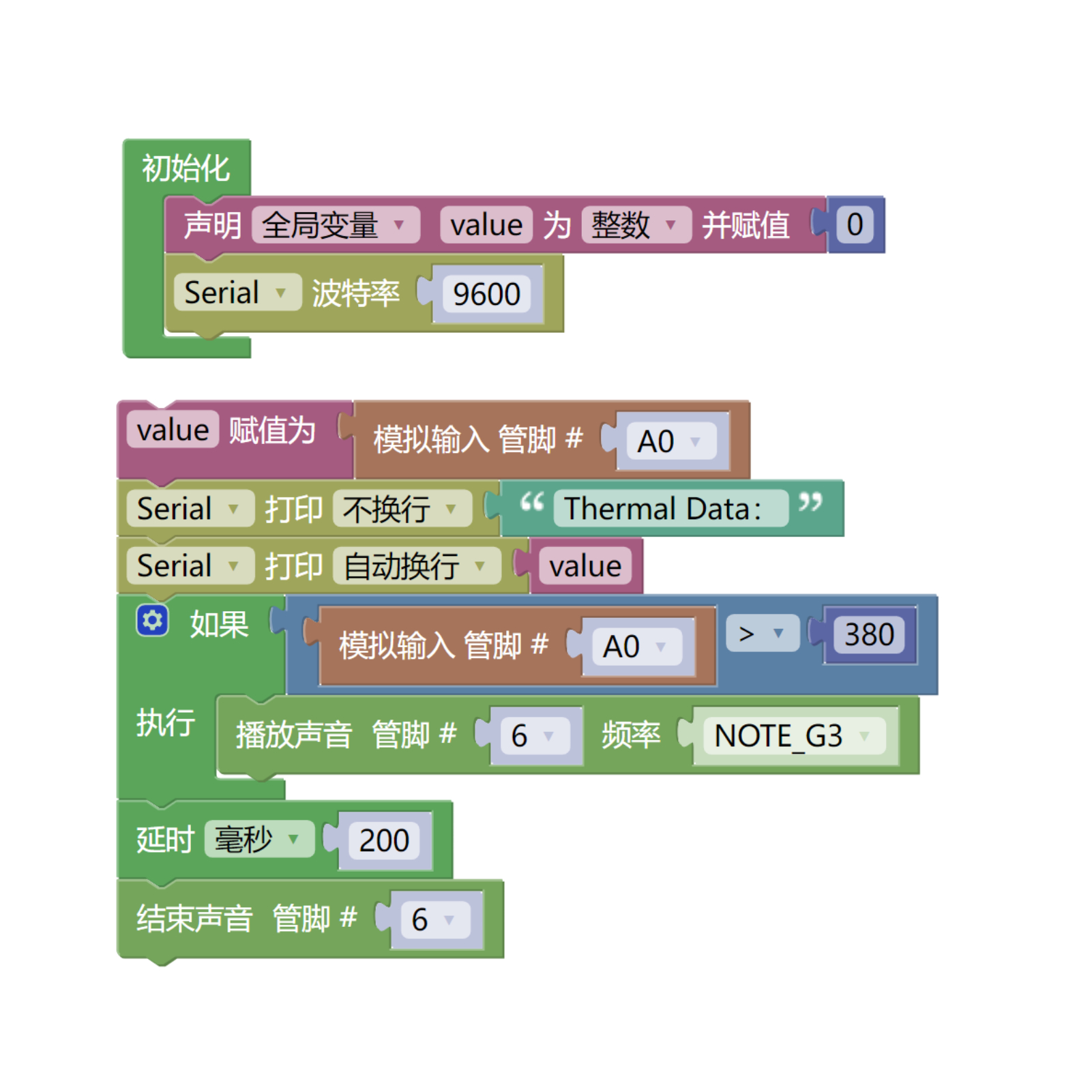

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

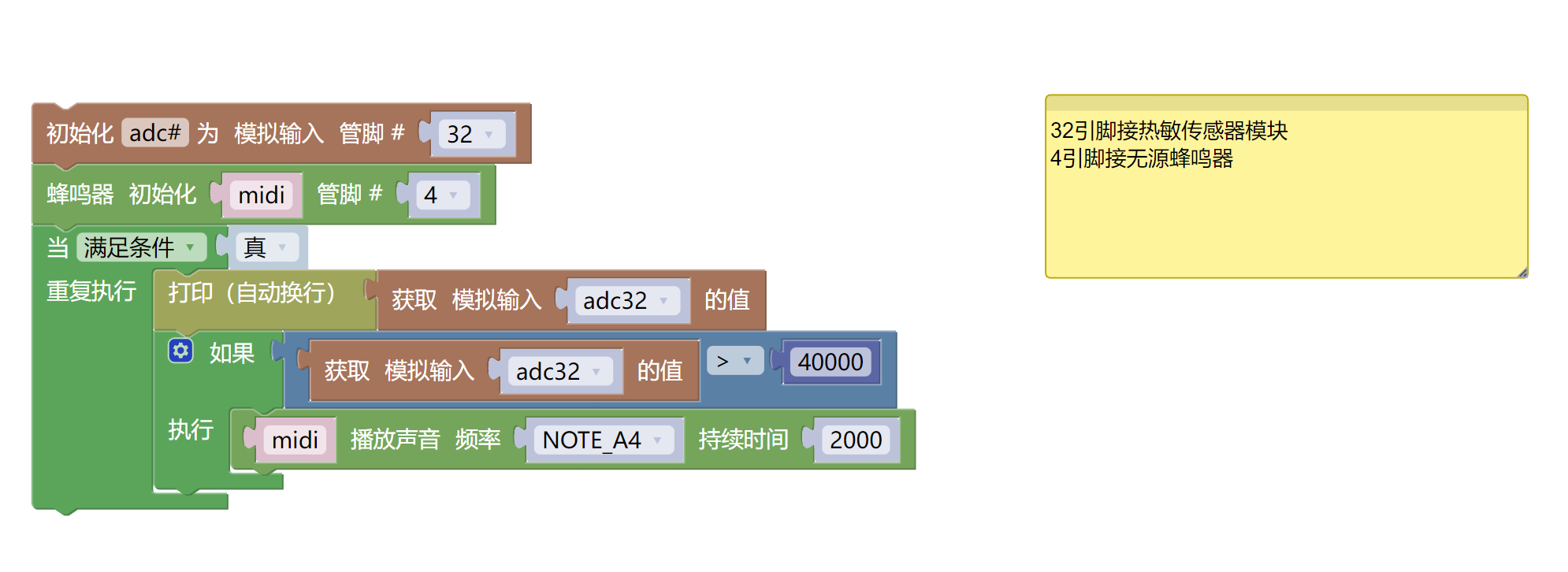

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
7、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
HELLO STEM UNO R3 개발 보드 *1
HELLO STEM UNO R3 P 확장 보드 *1
USB type-c 데이터 케이블 *1
열감센서（HS-S35P）*1
무원 벨소리（HS-F02P）*1
PH2.0 3P한두머리 볼트 케이블 *2개 또는 PH2.0 3p 볼트 델루폰 케이블 *2개

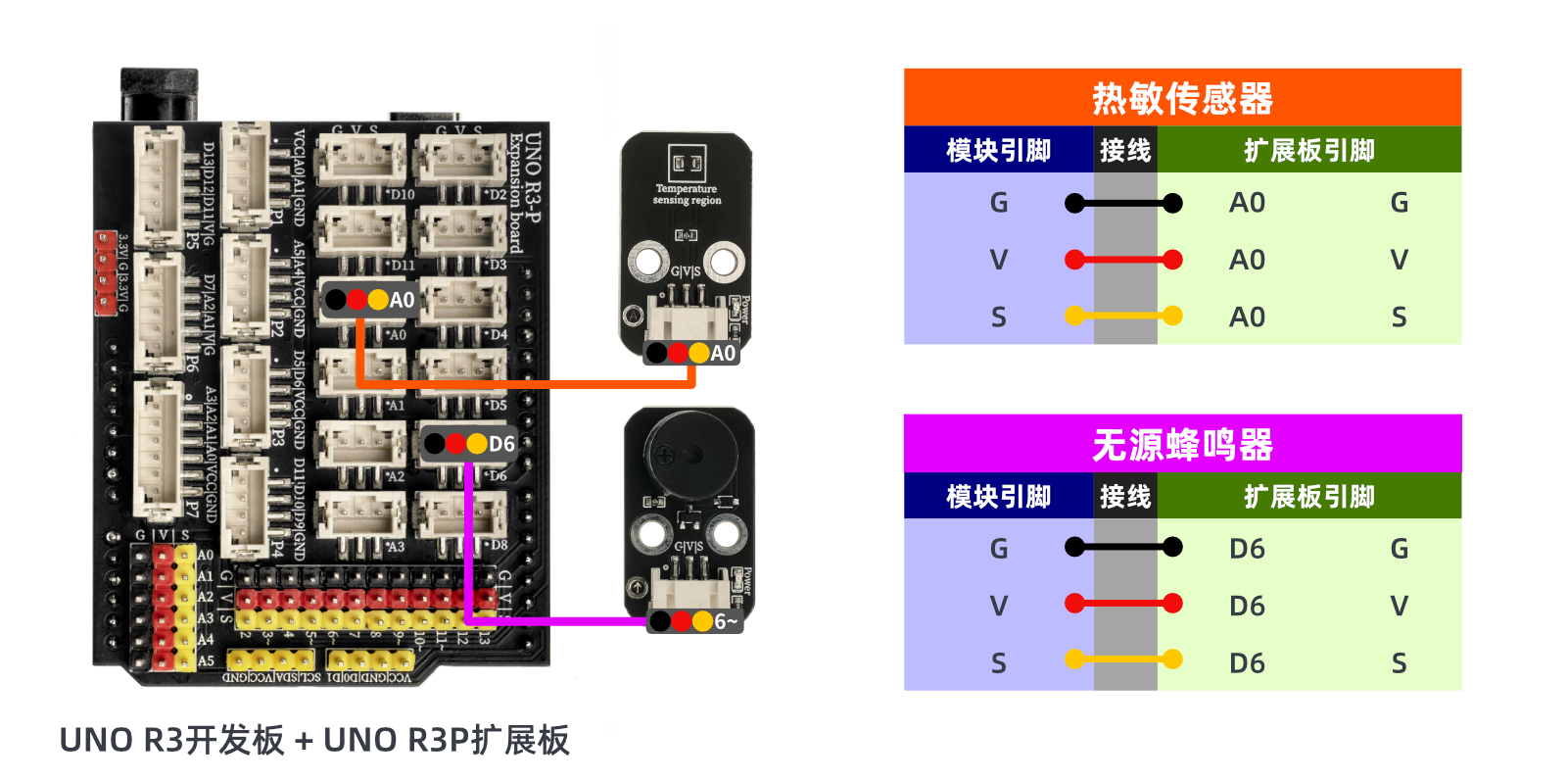

전기 연결도):
ESP32 테스트 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
비디오 강의:点击查看
10、테스트 결과
Arduino UNO 테스트 결과：

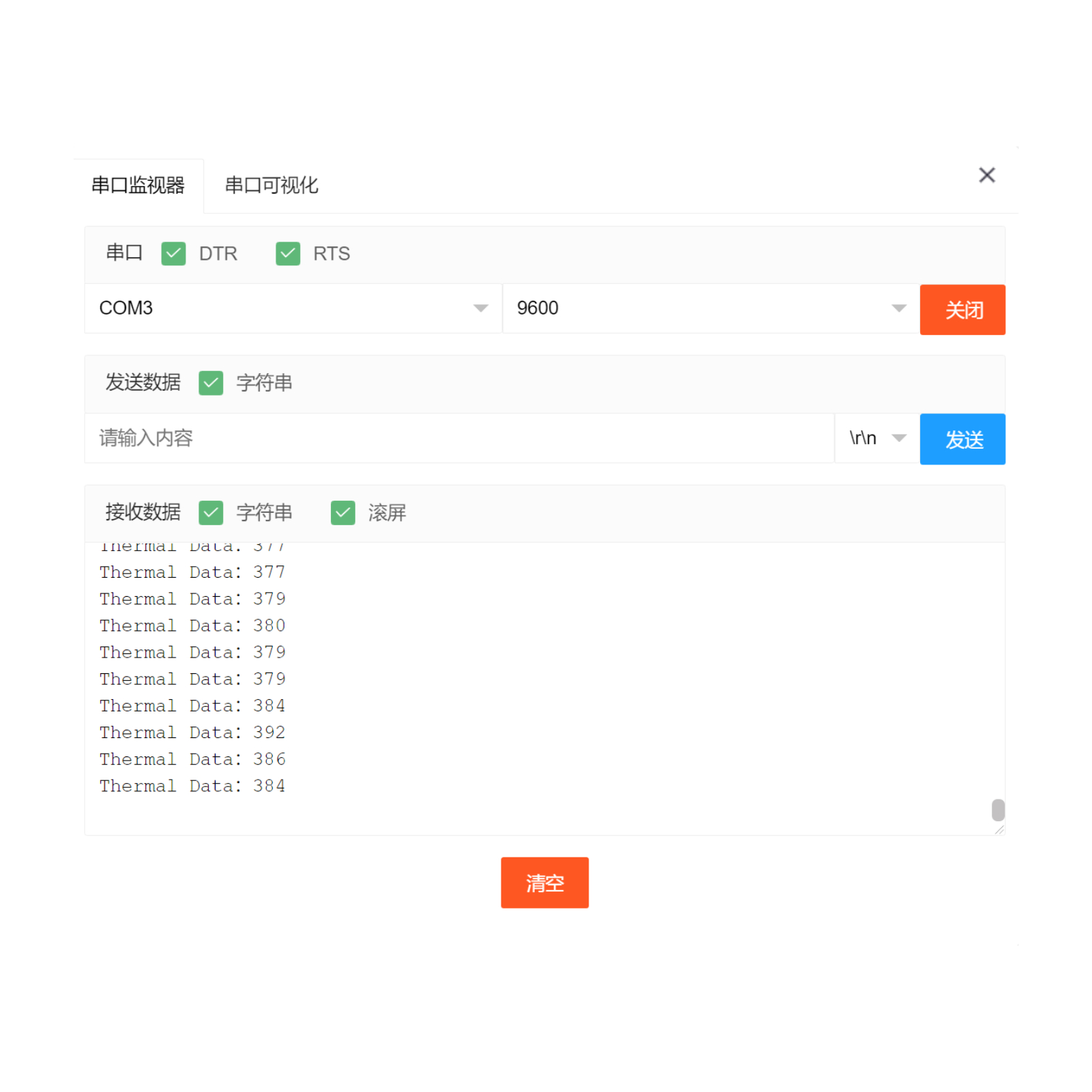

선을 연결한 후에, 위의 프로그램을 Arduino UNO 개발 보드에 태웠다가, 시리얼 모니터를 열고,波特률을 9600으로 설정한 후, 주변 온도가 일정한 수치에 도달할 때 비액티브 벨이 경고음을 내리면, 이때 시리얼 모니터에 출력된 값을 확인할 수 있습니다. 온도가 낮을 때는 온도가 높을 때보다 시뮬레이션 값이 작습니다.
ESP32 테스트 결과:
업데이트 대기 중...
