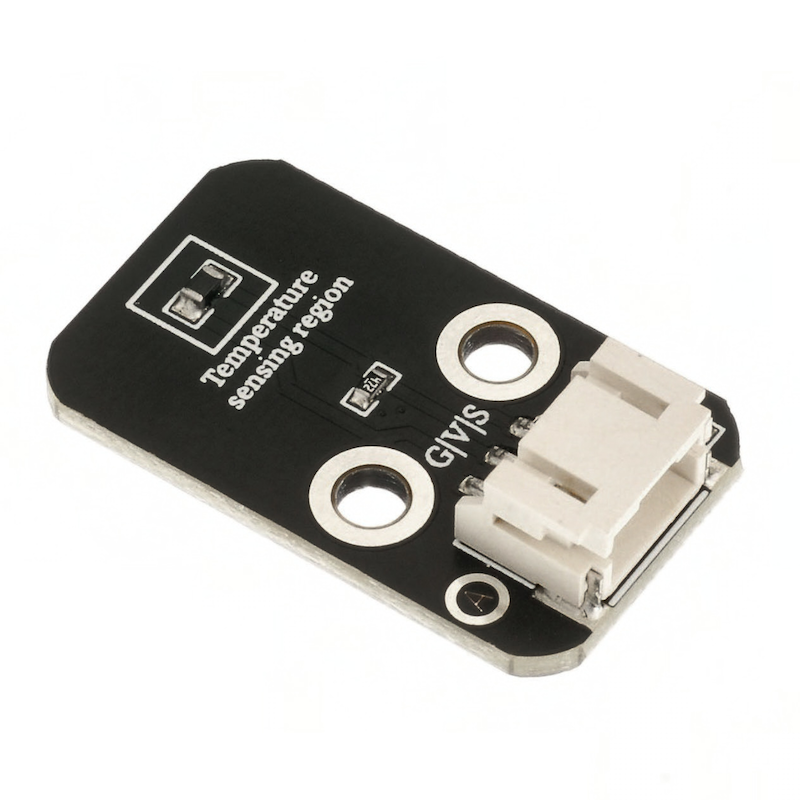

HS-S35P 熱敏傳感器

1、介紹

熱敏電阻器是敏感元件的一類，按照溫度係數不同分為正溫度係數熱敏電阻器(PTC)和負溫度係數熱敏電阻器(NTC)。熱敏電阻器的典型特點是對溫度敏感，不同的溫度下表現出不同的電阻值。正温度系數熱敏電阻器(PTC)在溫度越高時電阻值越大，負溫度系數熱敏電阻器(NTC)在溫度越高時電阻值越低，它們同屬於半導體器件。

2、原理圖

熱敏傳感器-HS-S35P 圖紙點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	模擬信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0 端子線
安裝方式：雙螺絲固定

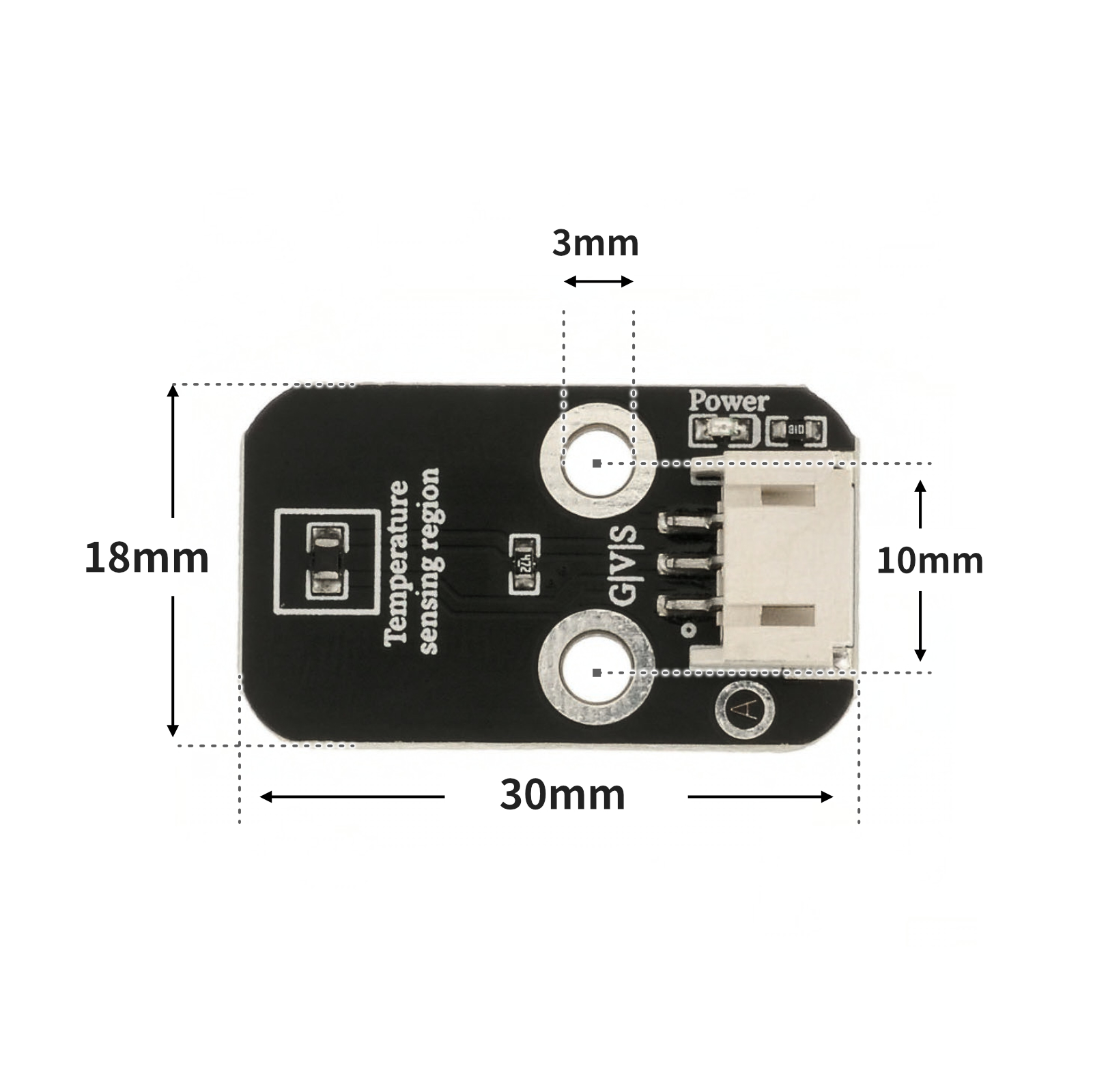

4、電路板尺寸

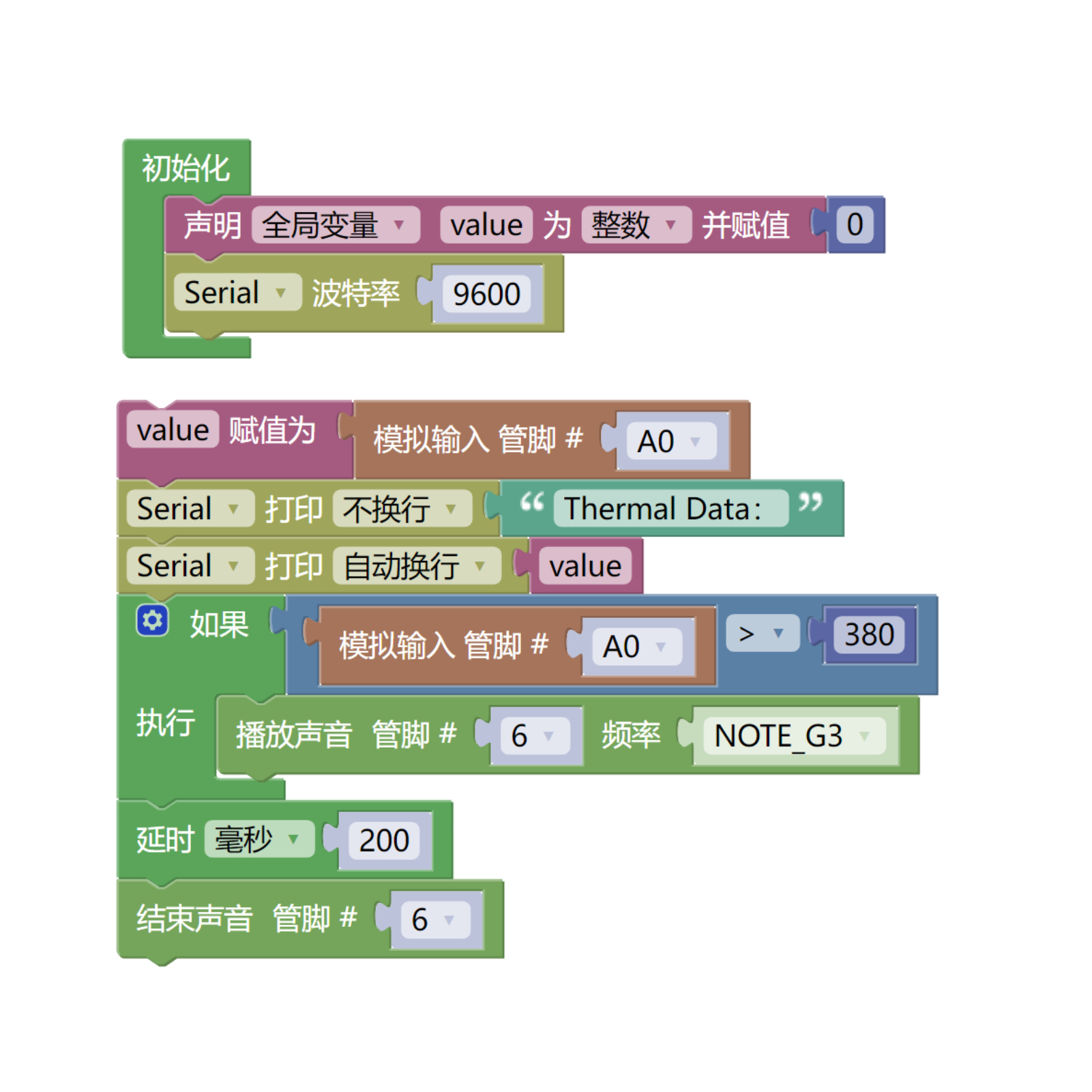

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

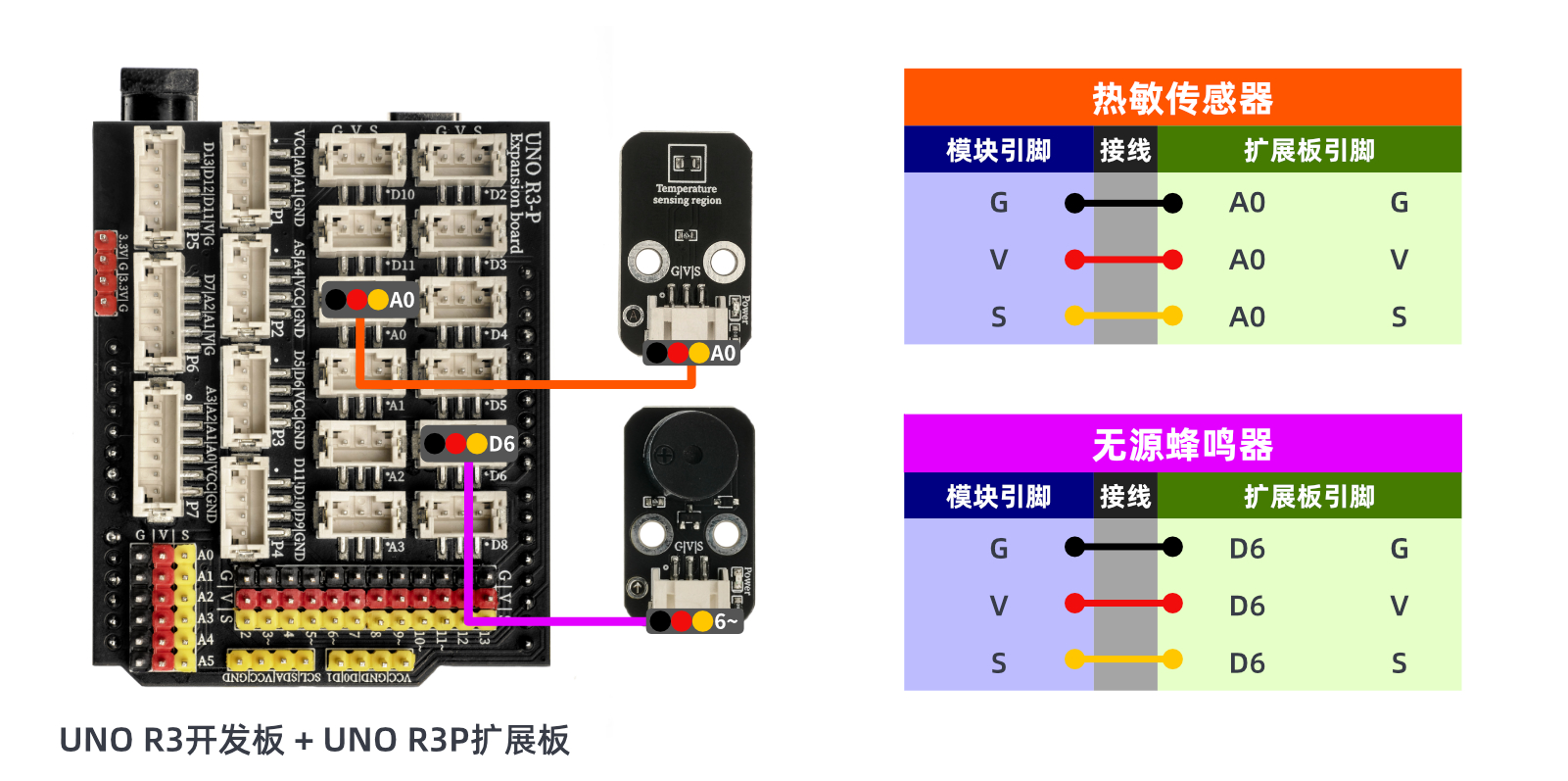

示範程序（UNO開發板）：

volatile int value;//定义热敏传感器模拟值变量

void setup(){
  value = 0;
  Serial.begin(9600);//设置波特率
  pinMode(A0, INPUT);//定义A0为输入引脚
  pinMode(6, OUTPUT);//定义6为输出引脚
}

void loop(){
  value = analogRead(A0);//获取热敏电压模拟值

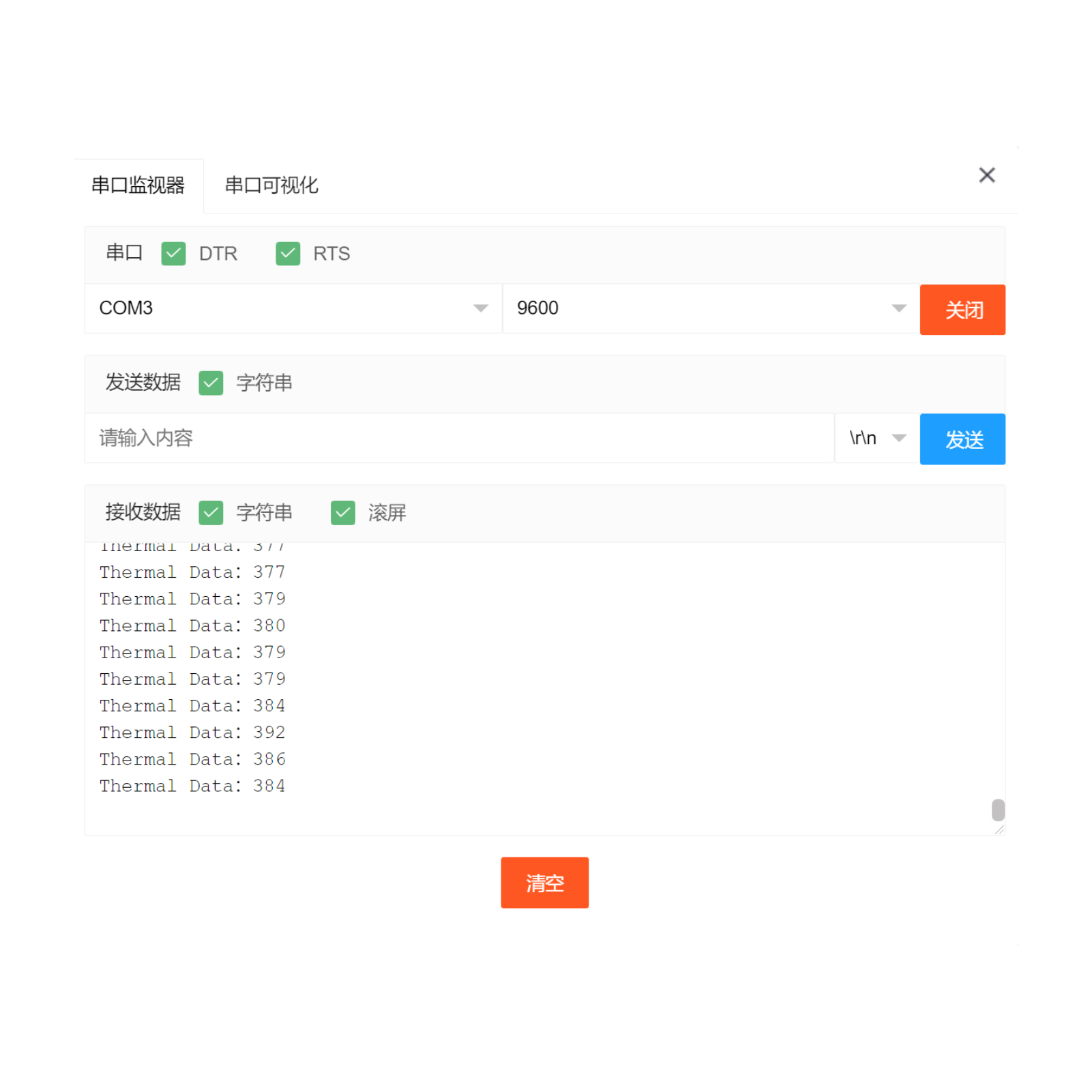

  Serial.print("Thermal Data：");
  Serial.println(value);//打印热敏电压模拟值
  if (analogRead(A0) > 380) {//判断热敏值是否大于380
    tone(6,196);//6号蜂鸣器响起

  }
  delay(200);
  noTone(6);//6号蜂鸣器不响

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine
import music


adc32 = machine.ADC(machine.Pin(32))
midi = music.MIDI(4)
while True:
    print(adc32.read_u16())
    if adc32.read_u16() > 40000:
        midi.pitch_time(440, 2000)
