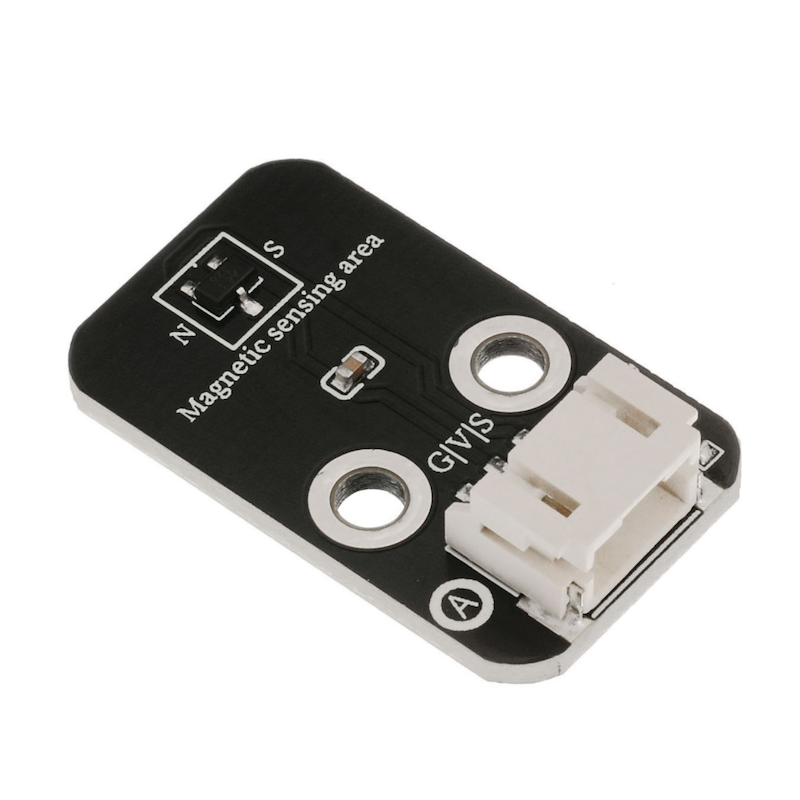

1、소개
EG49 라인어어 헬로 인터그레이션은 전압 조정기, 헬로 인덱터, 라인어어 애플리케이션, 이어 팔로워로 구성되어 있습니다。
2、시뮬레이션 그래프
선형 홀 에어 트랙션 센서 - HS-S50P 원리도点击查看
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
S | 모의신호핀 |
전원전압: 3.3V / 5V
연결방식: PH2.0 케이블접속
설치방식: 더블스크루 고정

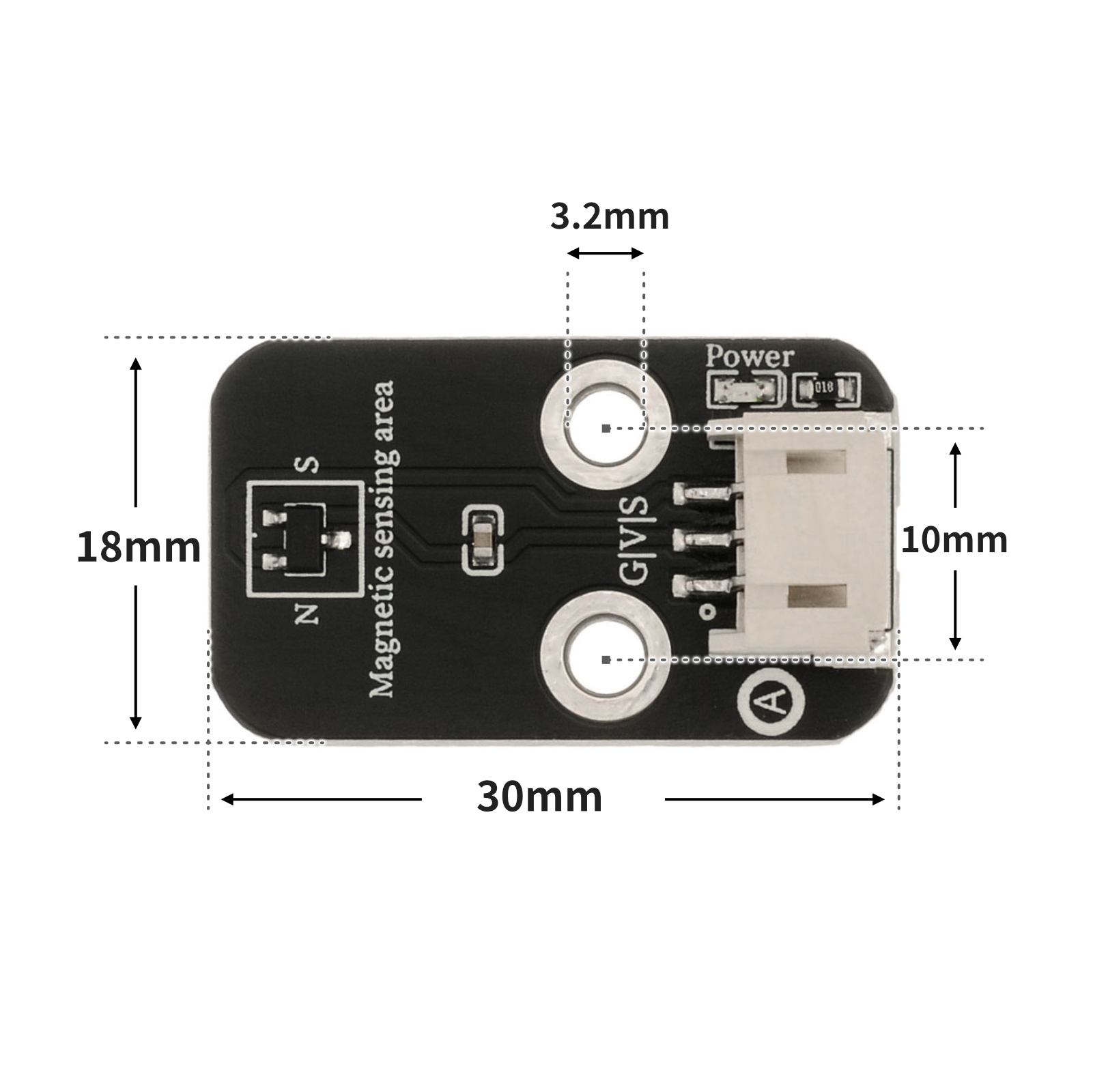

4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
void setup(){
Serial.begin(9600);
pinMode(A0, INPUT);
pinMode(A0, INPUT);
pinMode(6, OUTPUT);
}
void loop(){
//线性磁力传感器接A0，D6接led灯，。
//传感器如果当作数字量开关，只N极能触发，输出低电平。
if (digitalRead(A0) == 1 && analogRead(A0) > 540) {
Serial.println(String("检测到s（南）磁极：数字低电平（1） ") + String(digitalRead(A0)) + String("输出模拟值变大 ") + String(analogRead(A0)));
analogWrite(6, 255);
} else if (digitalRead(A0) == 0) {
Serial.println(String("检测到N（北）磁极：数字低电平（0） ") + String(digitalRead(A0)) + String("输出模拟值变小 ") + String(analogRead(A0)));
analogWrite(6, 10);
} else {
Serial.println("未检测到磁场");
analogWrite(6, 0);
}
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):
import machine
pin32 = machine.Pin(32, machine.Pin.IN)
adc32 = machine.ADC(machine.Pin(32))
pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
if pin32.value() == 1 and adc32.read_u16() > 40000:
pin2.value(1)
else:
pin2.value(0)7、미스키 Mixly 예제 프로그램(그래픽 언어)

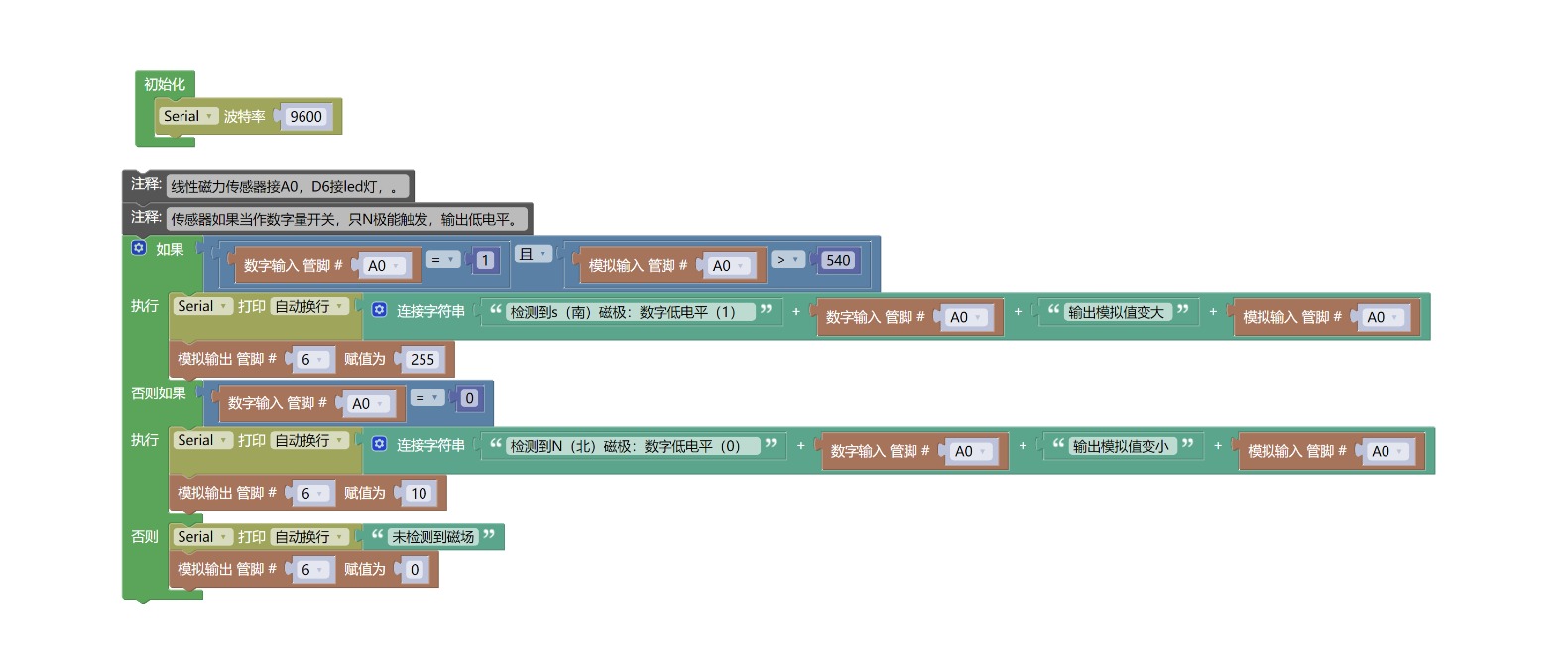

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

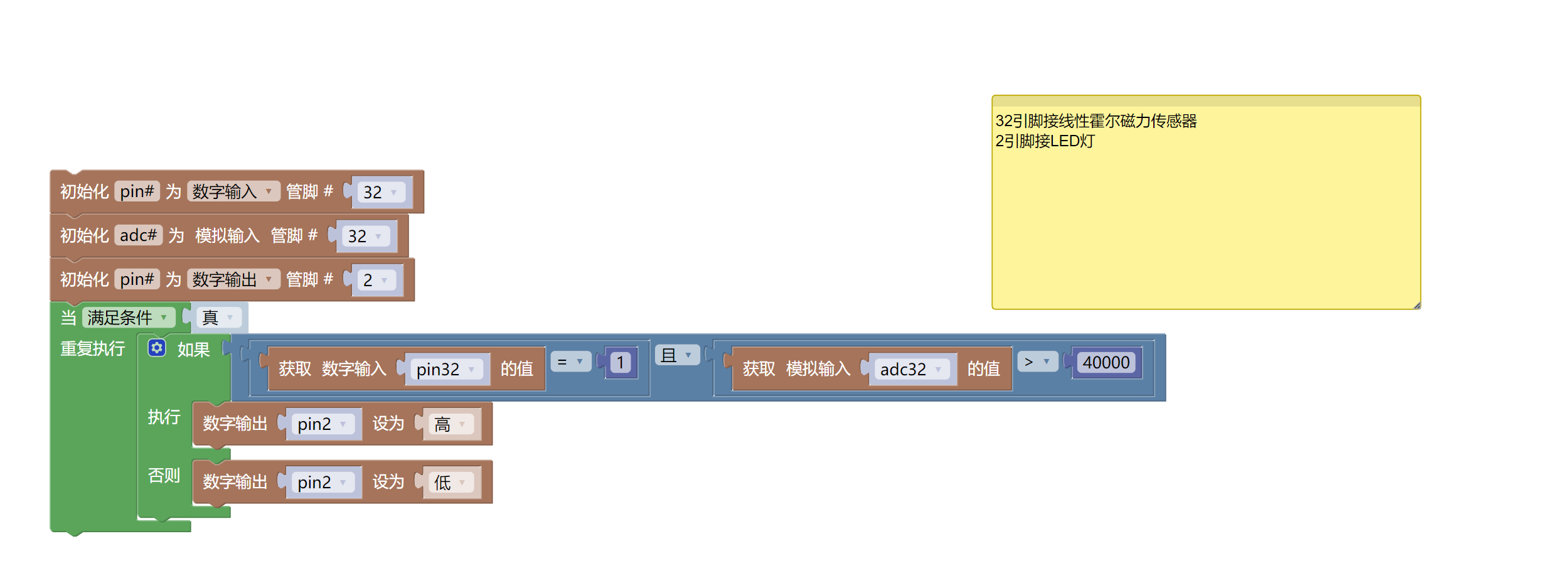

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
8、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
UNO-R3 개발 보드 *1
UNO-R3 P 확장판 *1
USB type-c 데이터 케이블 *1
LED 랜턴 모듈（HS-F08P）*1
선형 홀 마그네틱 센서(HS-S50P)*1
PH2.0 3P이중 머리 케이블 라인 *2 또는 PH2.0 3P 케이블 튜브 던푼 라인 *2
자체 준비 필요한 المغناطيس*1

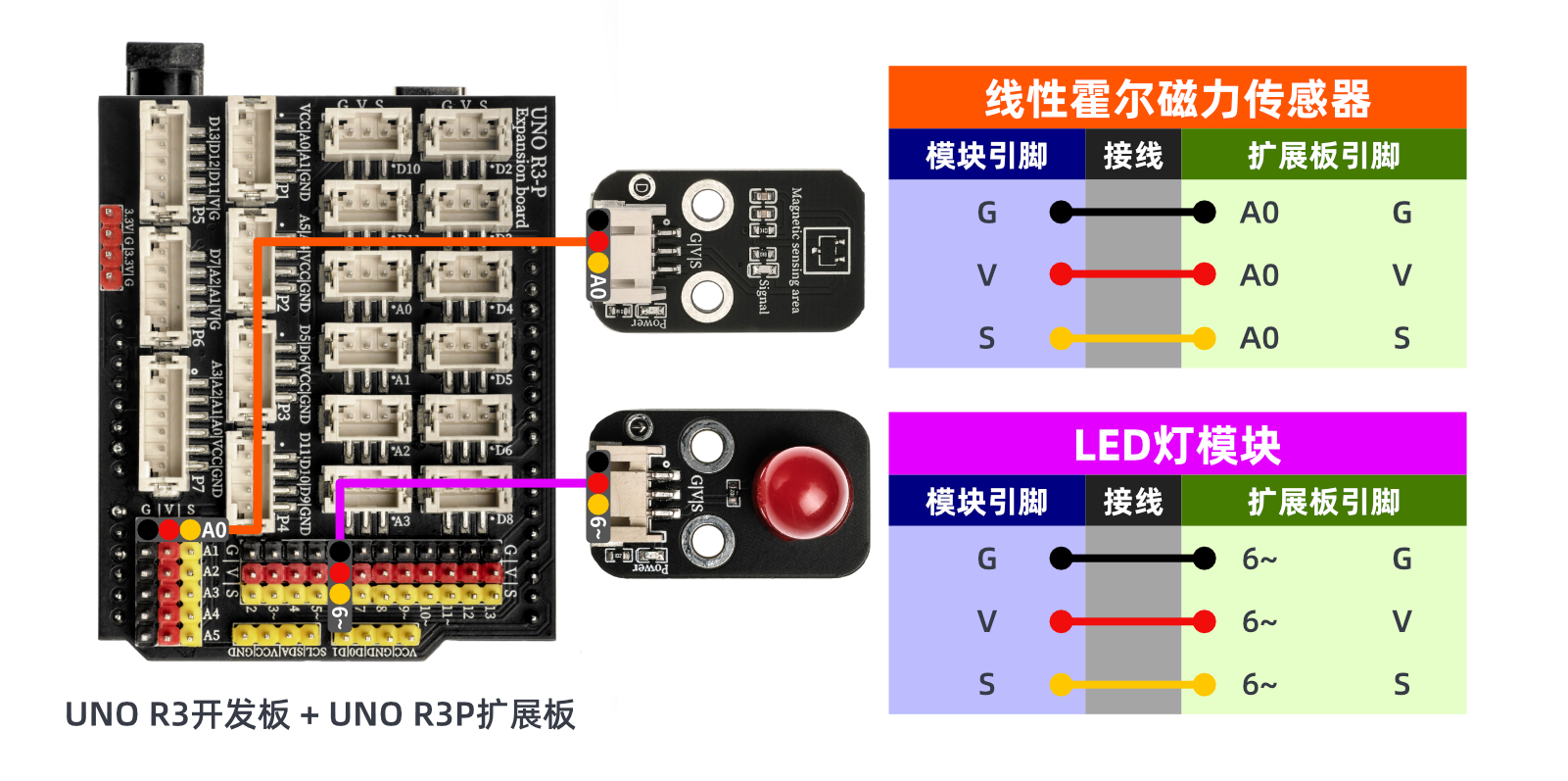

전기 연결도):
ESP32 테스트 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
비디오 강의:点击查看
10、테스트 결과

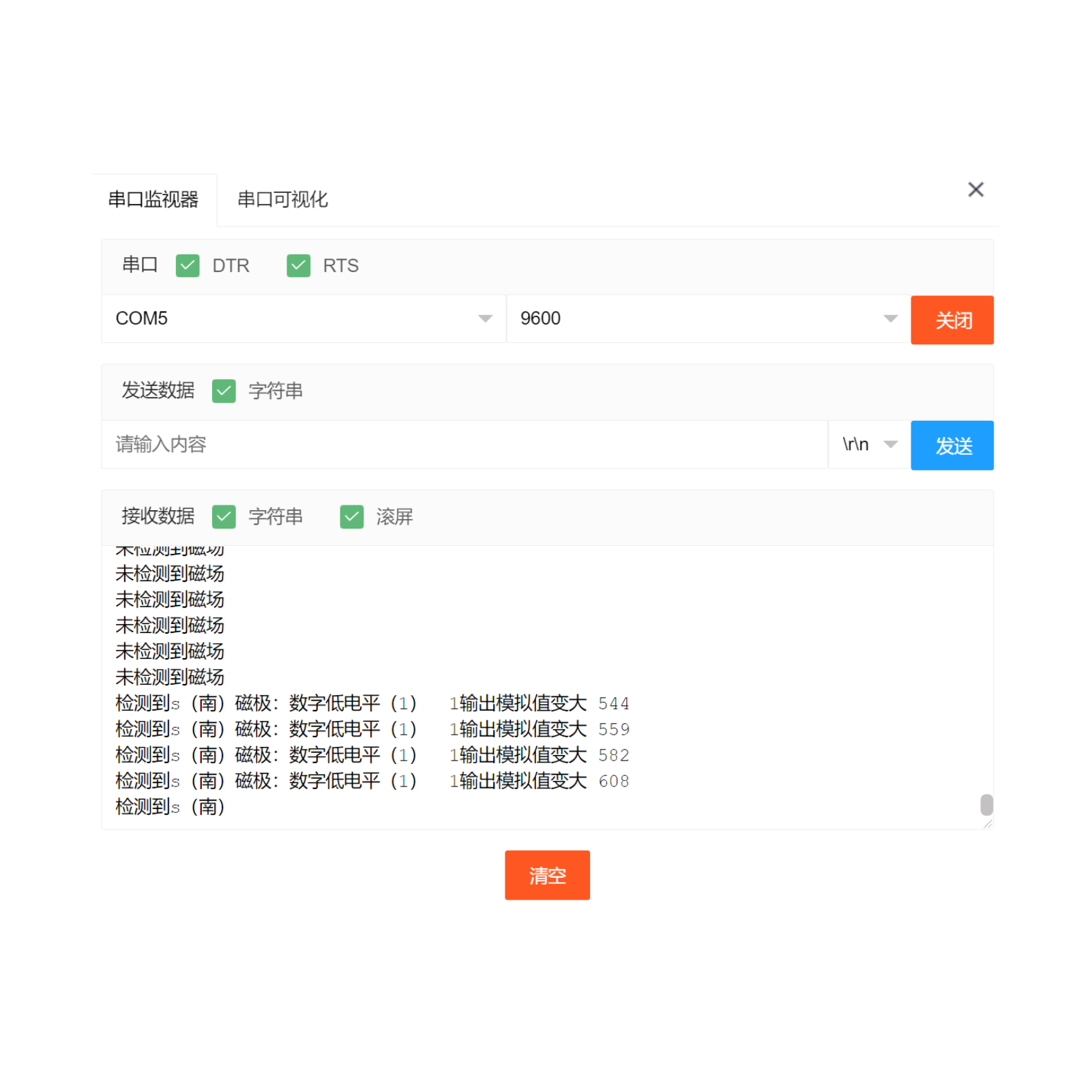

Arduino UNO 테스트 결과：
선을 연결하고 이 프로그램을 UNO-R3 PRO 개발판에 기록한 후, 전원을 켜십시오。串口监视기를 열고,波特률을 9600으로 설정합니다。A0핀의 숫자 값이 1이고 시뮬레이션 값이 540보다 크면, 시리얼 포트는 남자자기가 감지되었다고 출력하고, LED 조명의 밝기는 최대 값(255)으로 설정됩니다。A0 핀의 수치 값이 0이면, 시리얼이 북자기극을 감지한 것을 출력하고, LED 조명의 밝기를 작은 값으로 설정합니다(10).그렇지 않으면 남극도 북극도 아니라면, 시리얼 프린트에서 자기장이 감지되지 않았다면, LED 랜턴을 꺼주세요。실험을 통해 결론 내려보면, المغناطيس장이 없는 상태에서는 출력핀의 전압은 전원전압의 반으로 약간 되는 것으로 나타났습니다.S 자기극이霍尔传感器标记面에 나타날 때, 그 출력전압은 상승합니다；반대로 N 자기극이霍尔传感器标记面에 나타날 때, 그 출력전압은 하락합니다。
ESP32 테스트 결과:
업데이트 대기 중...
