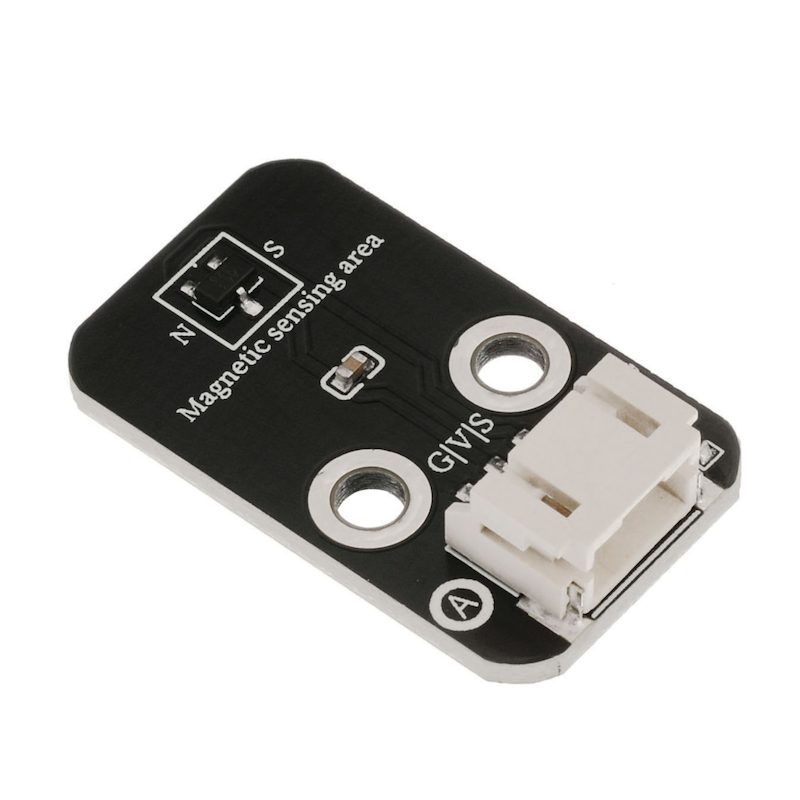

HS-S50P 線性霍尔磁力感應器

1、介紹

EG49 線性霍尔積分電路由電壓調節器、霍尔感應器、線性放大器和射極跟隨器組成。

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	模擬信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0端子線
安裝方式：雙螺絲固定

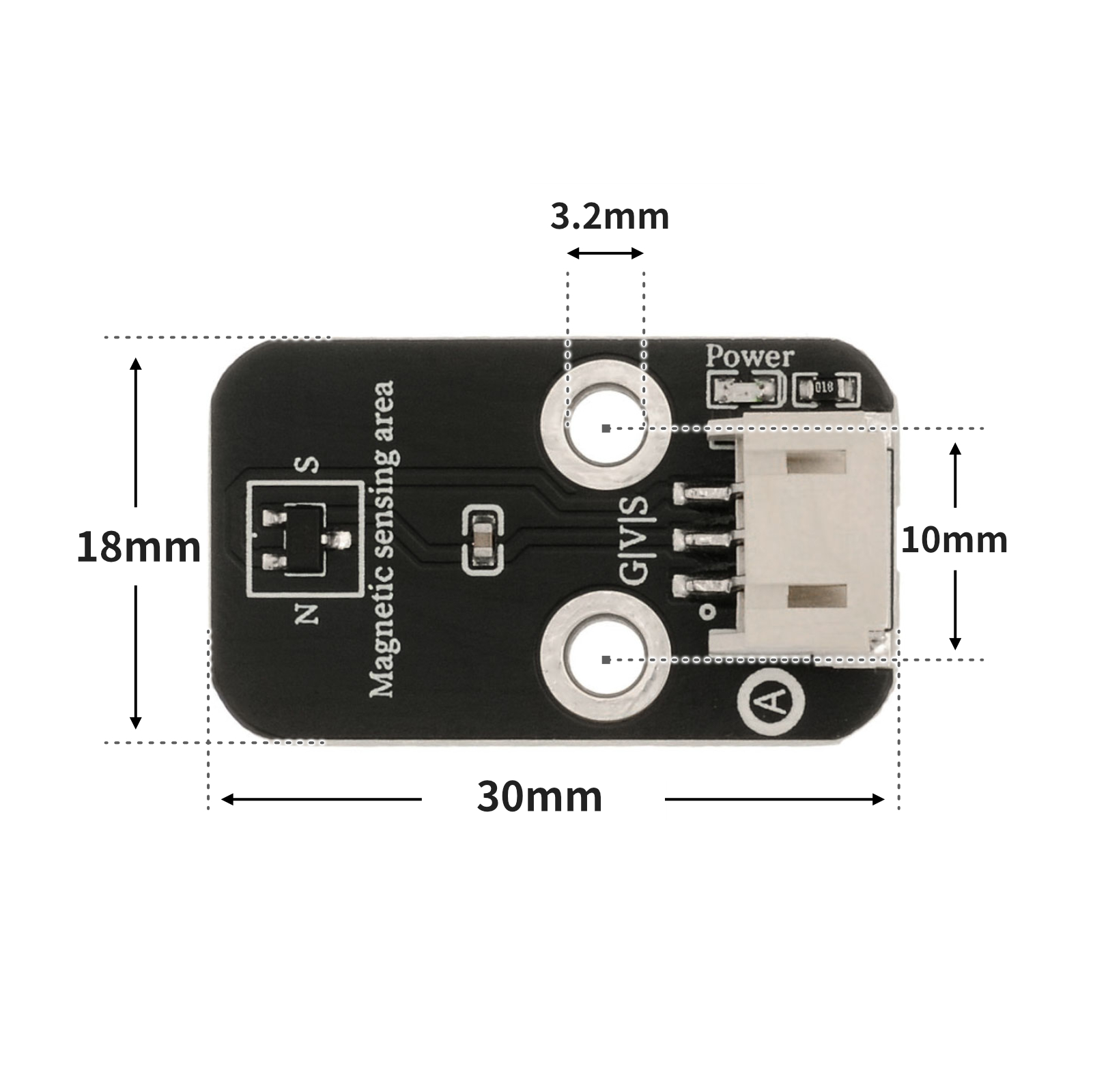

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

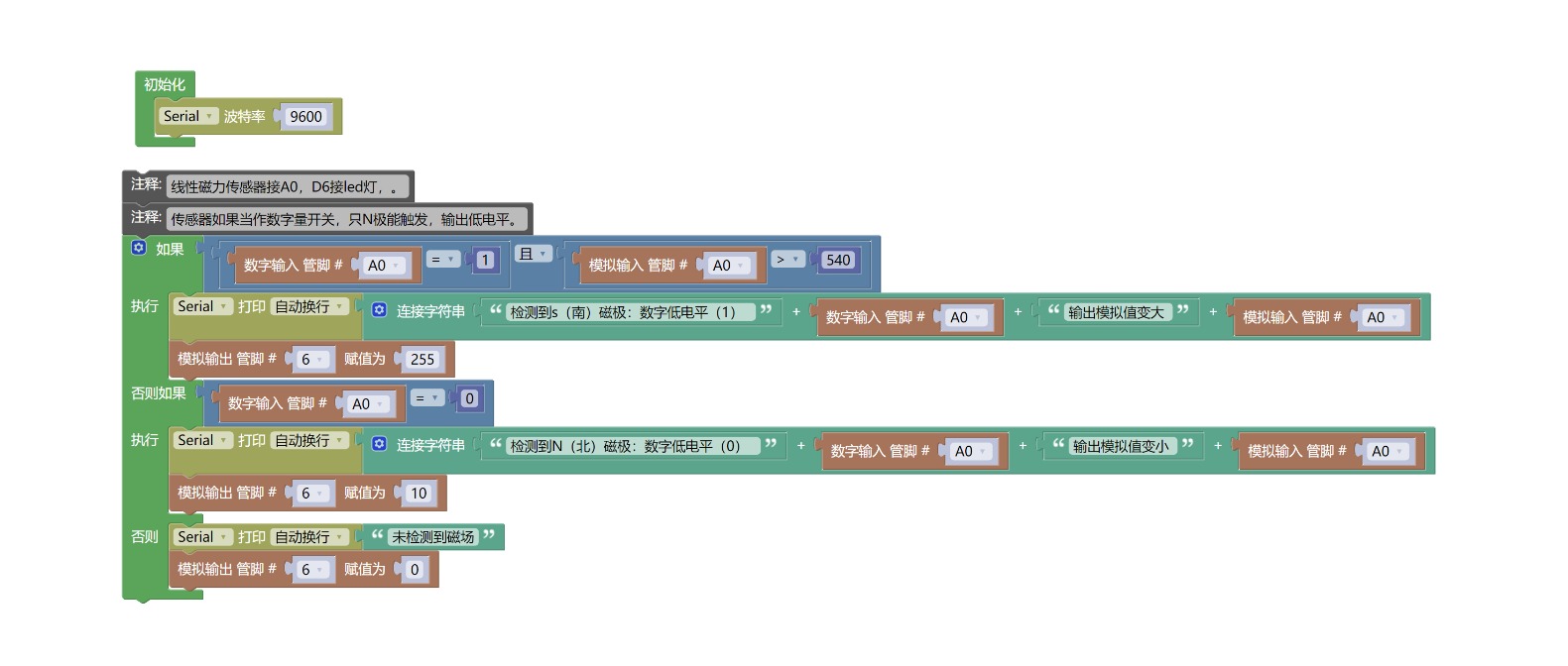

示範程序（UNO開發板）：

void setup(){
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(A0, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){

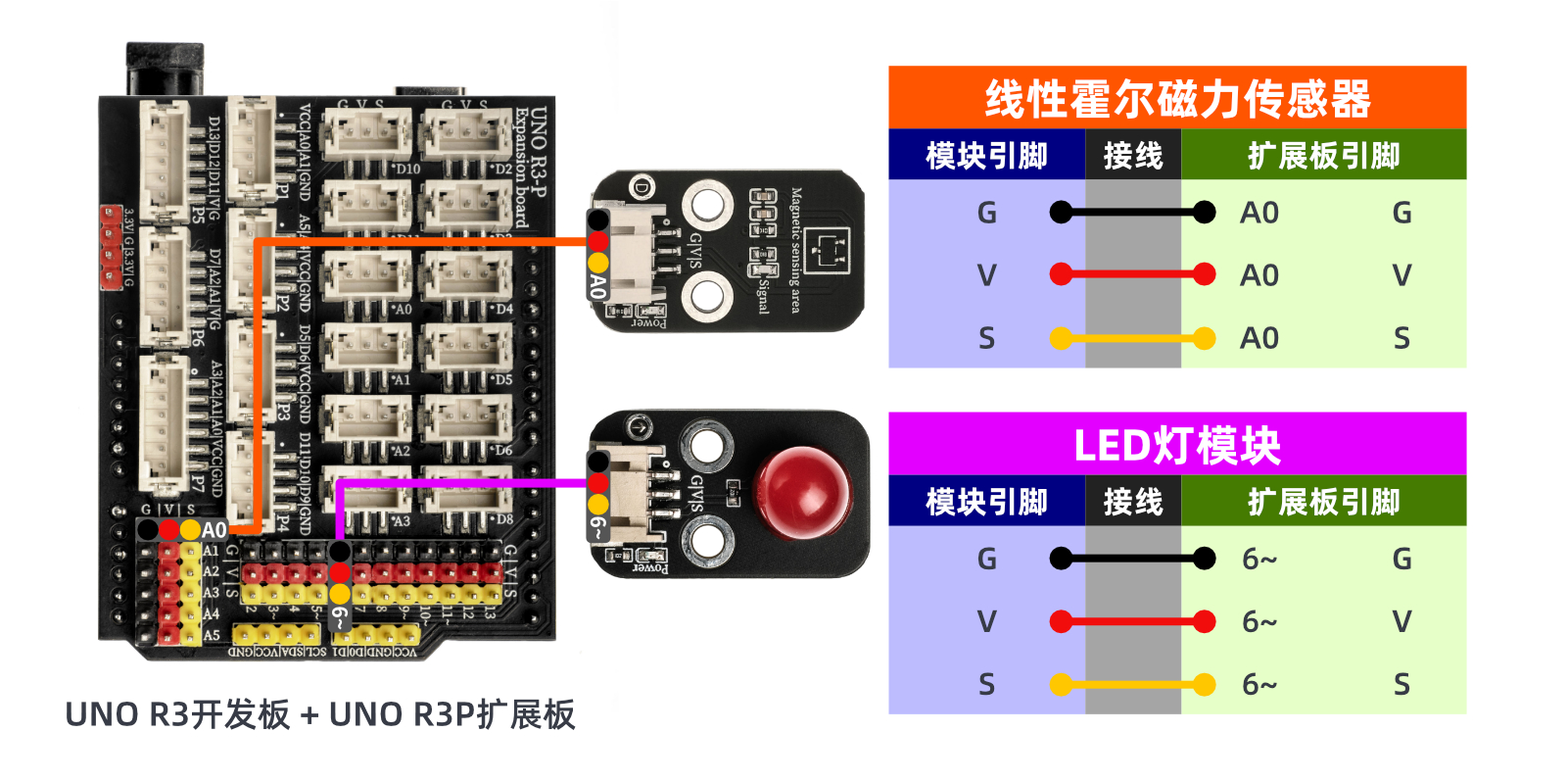

  //线性磁力传感器接A0，D6接led灯，。
  //传感器如果当作数字量开关，只N极能触发，输出低电平。
  if (digitalRead(A0) == 1 && analogRead(A0) > 540) {

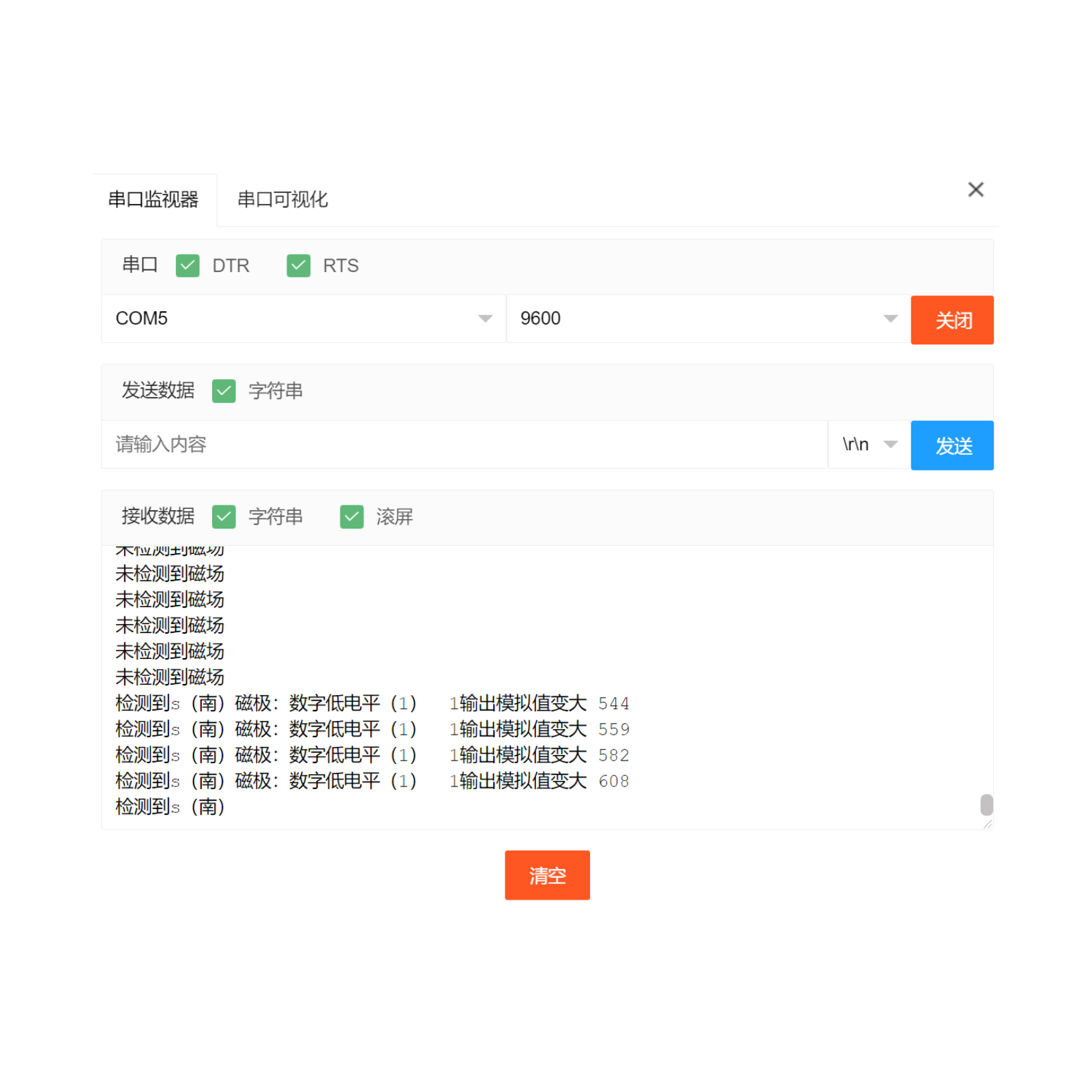

    Serial.println(String("检测到s（南）磁极：数字低电平（1）  ") + String(digitalRead(A0)) + String("输出模拟值变大 ") + String(analogRead(A0)));
    analogWrite(6, 255);

  } else if (digitalRead(A0) == 0) {
    Serial.println(String("检测到N（北）磁极：数字低电平（0）  ") + String(digitalRead(A0)) + String("输出模拟值变小 ") + String(analogRead(A0)));
    analogWrite(6, 10);
  } else {
    Serial.println("未检测到磁场");
    analogWrite(6, 0);

  }

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

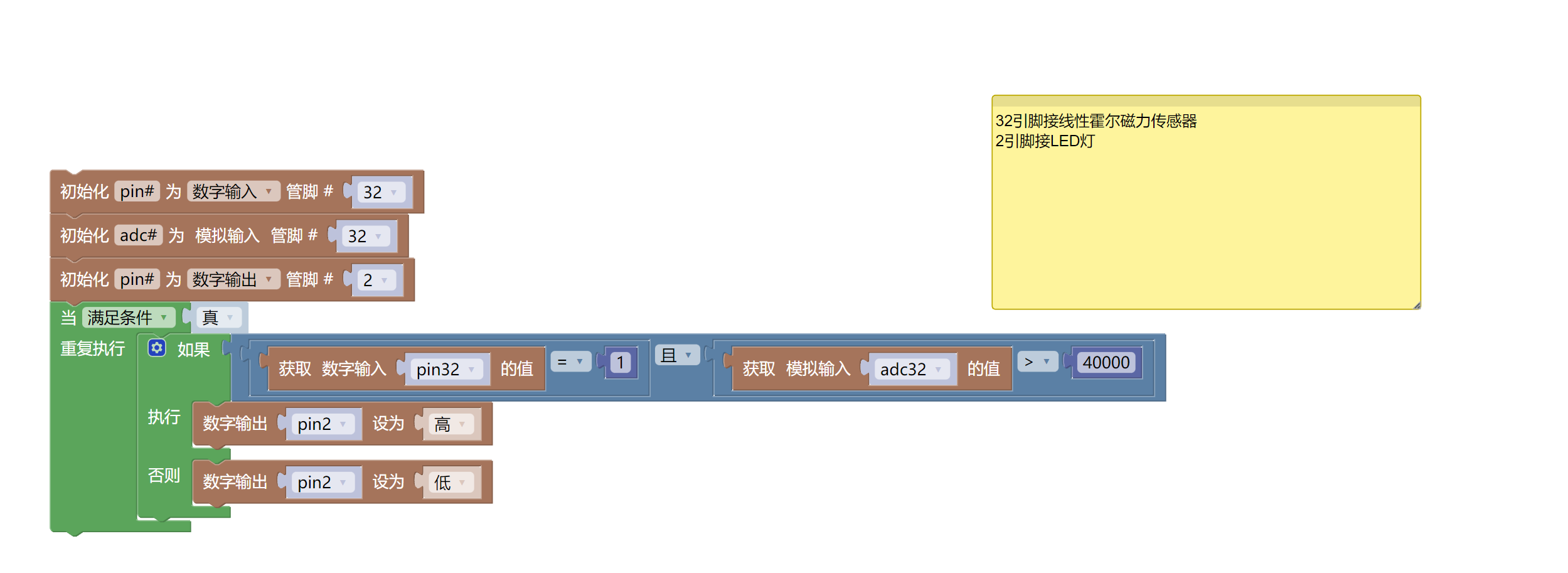

示例程式（ESP32-Python）：

import machine


pin32 = machine.Pin(32, machine.Pin.IN)
adc32 = machine.ADC(machine.Pin(32))
pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
    if pin32.value() == 1 and adc32.read_u16() > 40000:
        pin2.value(1)
    else:
        pin2.value(0)
