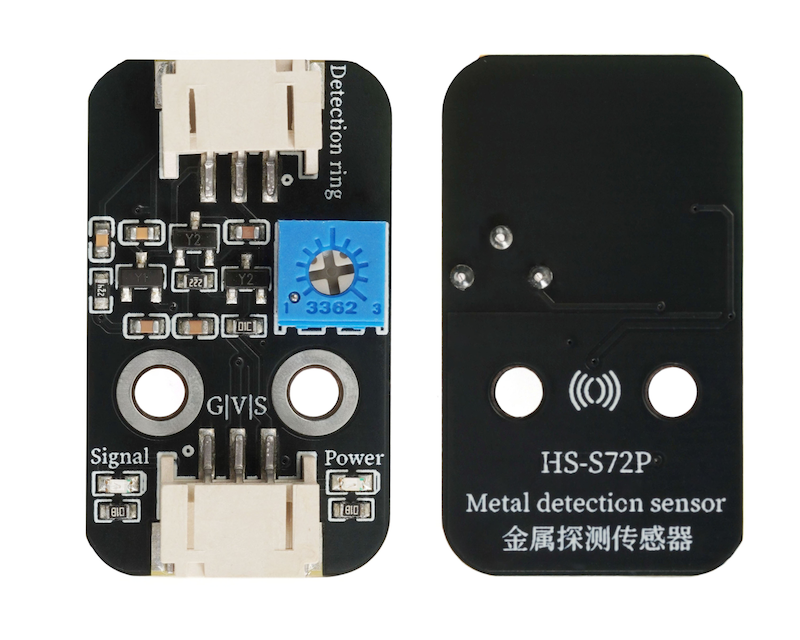

HS-S72P 金属探测传感器

1、介绍

传感器内部的线圈（发射线圈）通以交变电流，产生周期性变化的磁场。当金属物体进入该磁场时，金属内部会感应出涡流（闭合电流环），涡流自身又会产生反向磁场，干扰原磁场的分布。
另一组线圈（接收线圈）通过检测磁场变化（如磁通量、频率或相位偏移），将信号转化为电信号，经放大和处理后触发报警或输出检测结果。

2、原理图

金属探测传感器-HS-S72P 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入）
V	VCC (电源正级）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0 3P端子
安装方式：螺丝固定

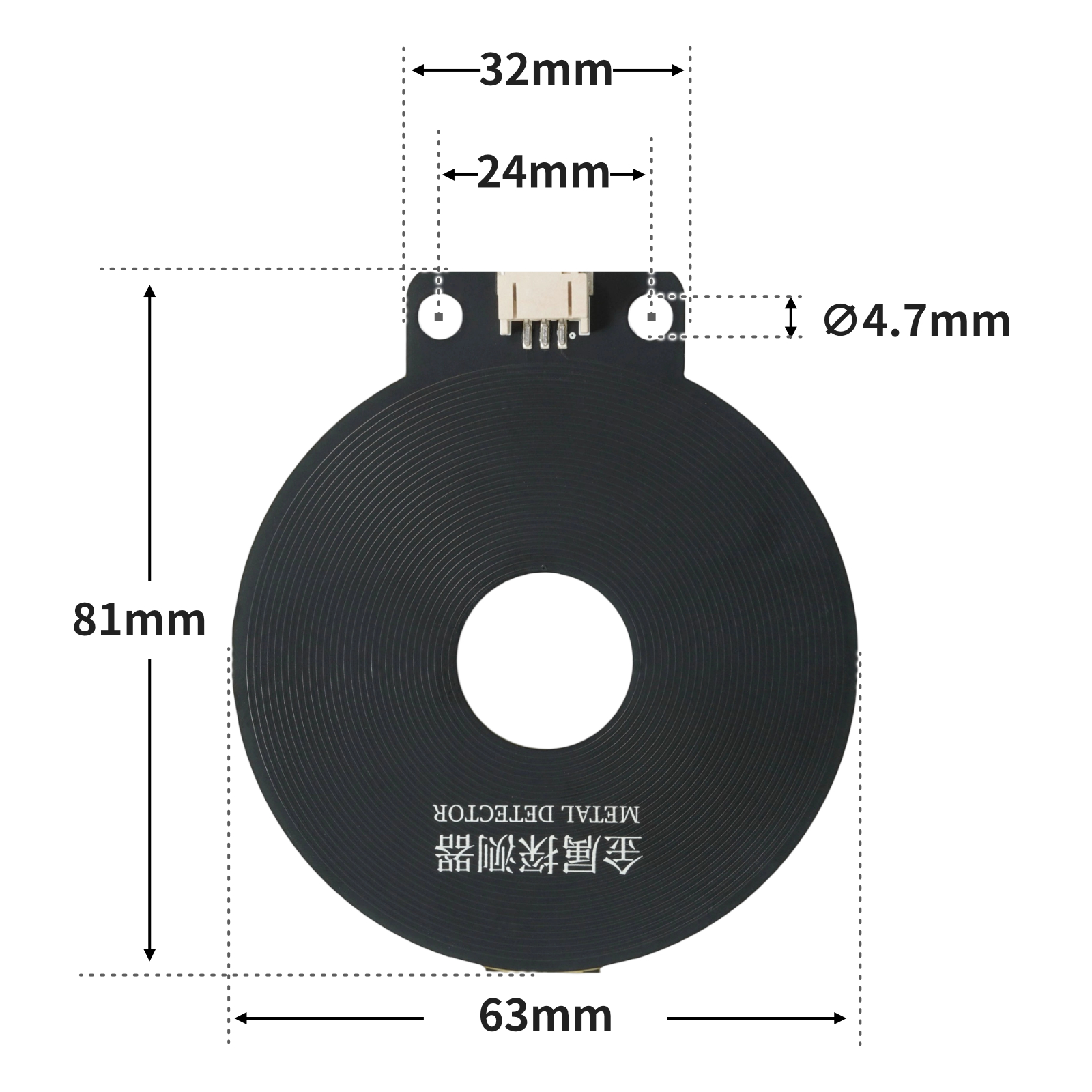

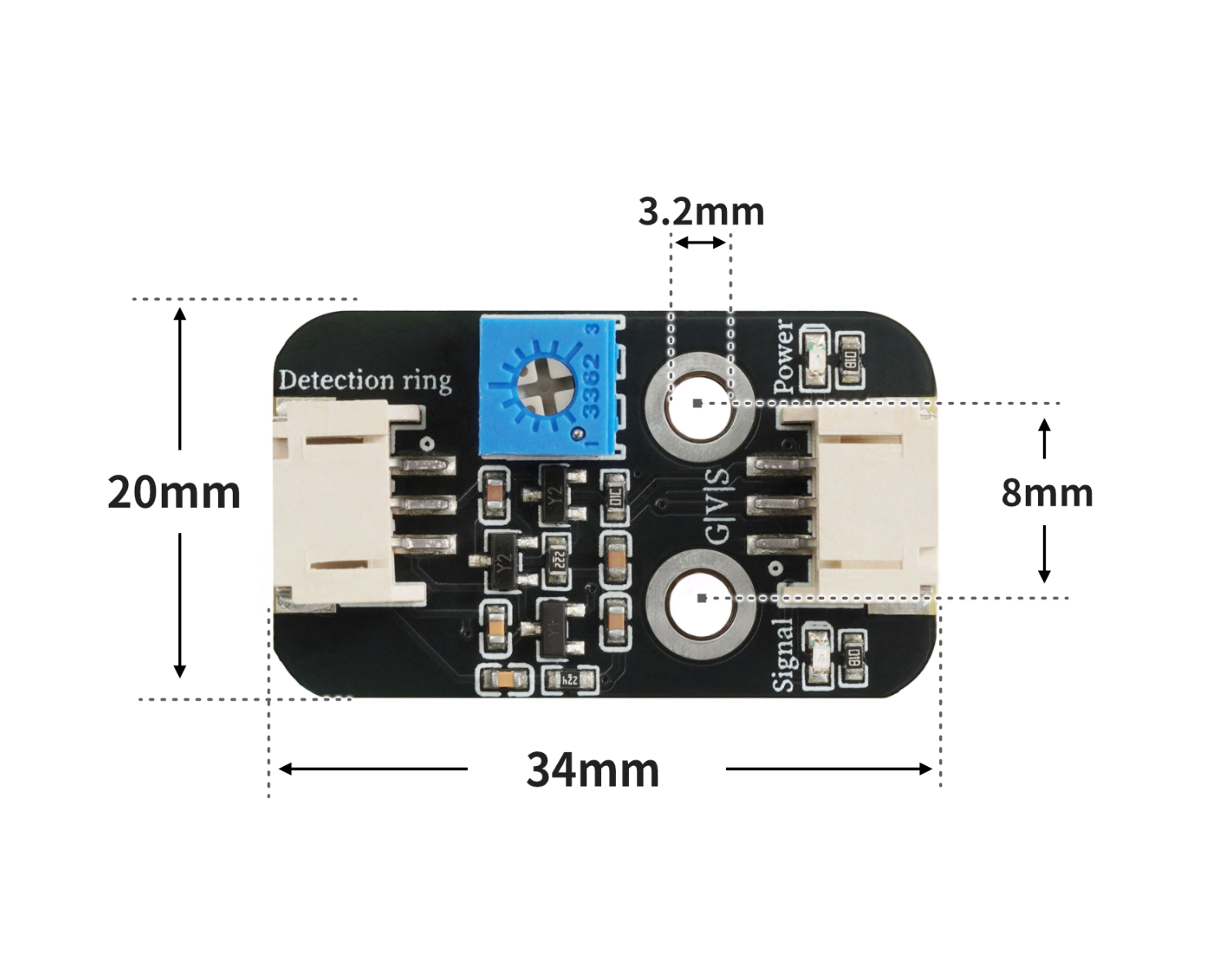

4、电路板尺寸

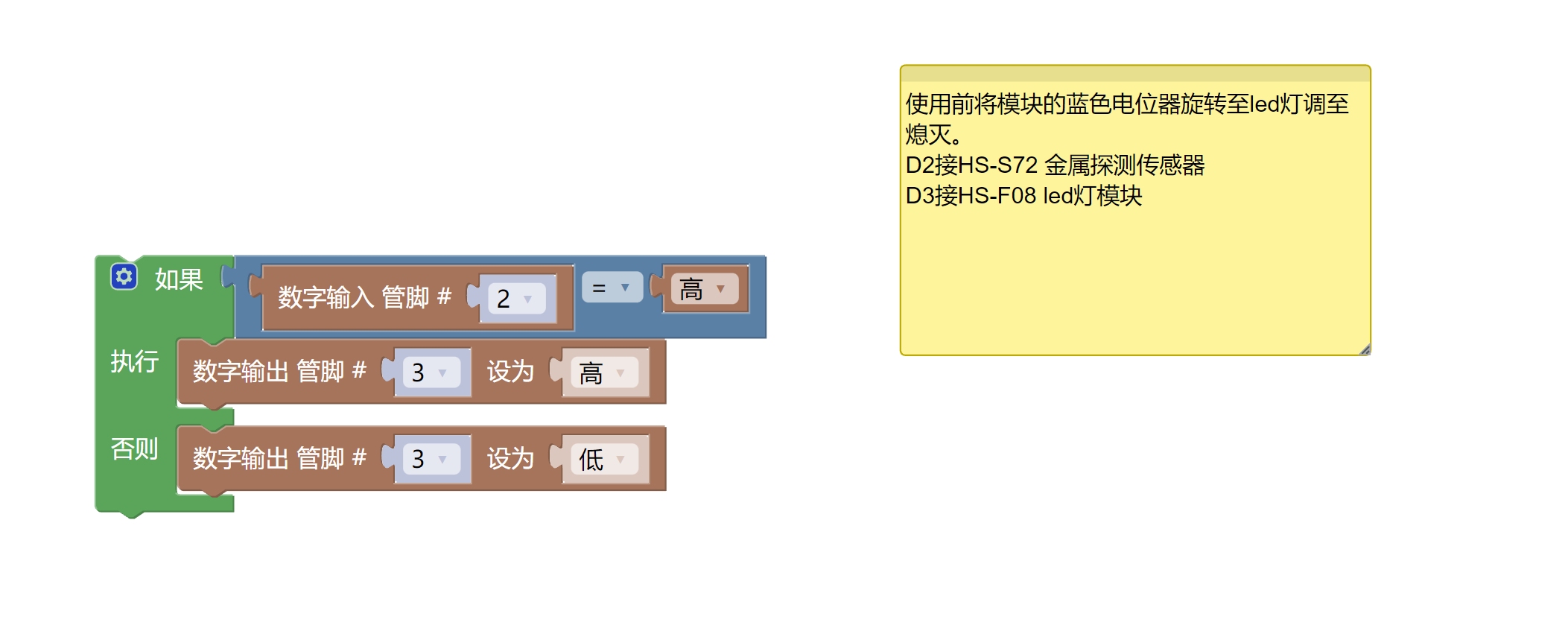

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

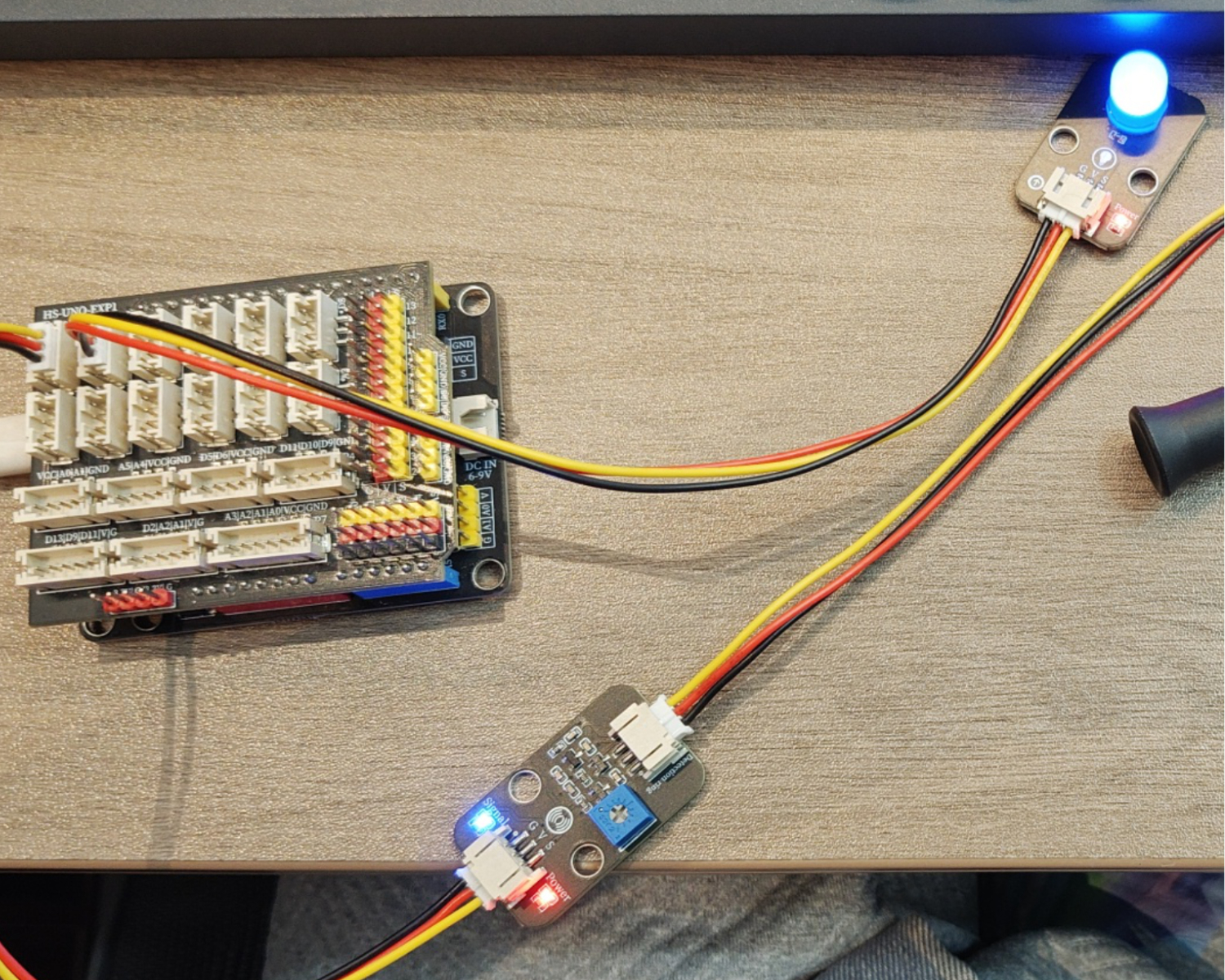

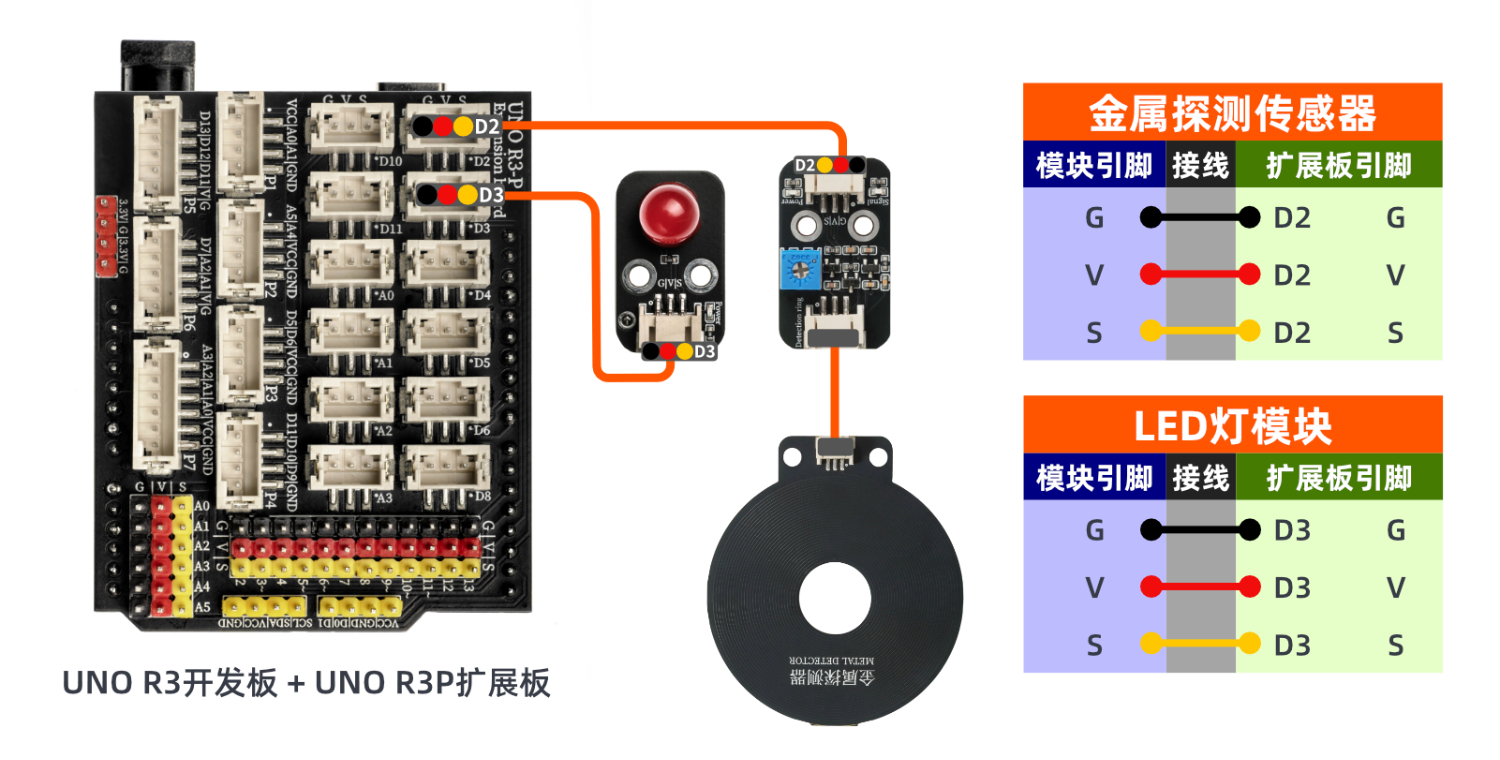

示例程序（UNO开发板）：

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == HIGH) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

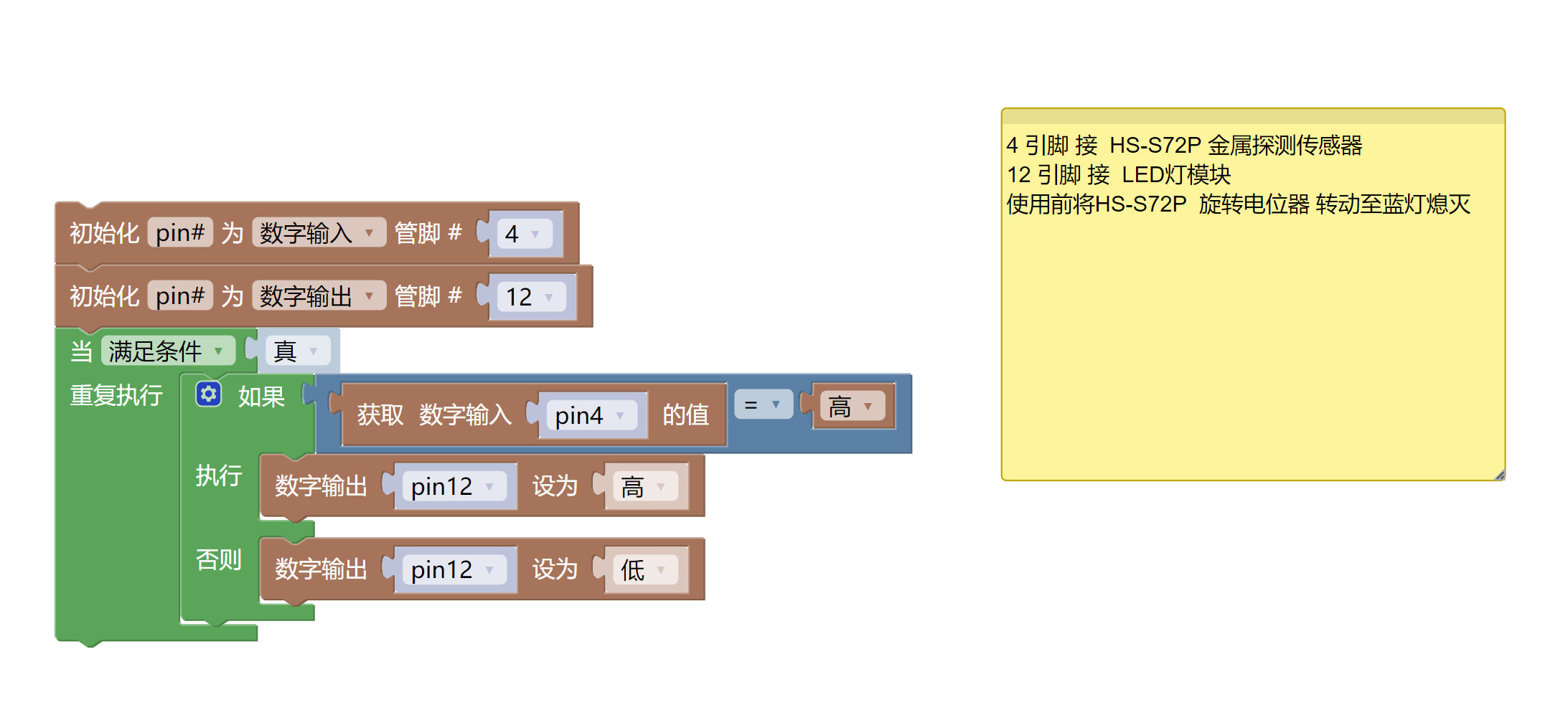

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 1:
        pin12.value(1)
    else:
        pin12.value(0)
