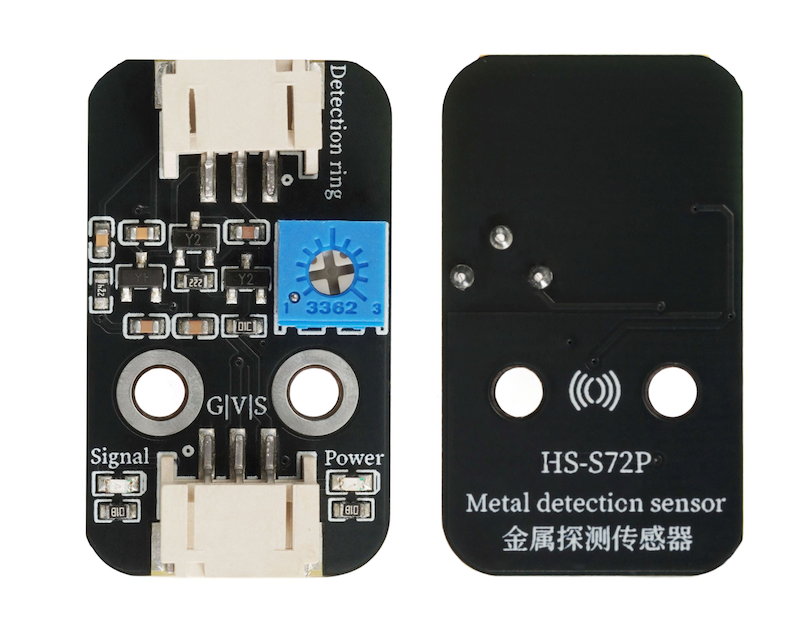

HS-S72P 金屬探測感應器

1、介紹

感應器內部的線圈（發射線圈）通以交變電流，產生週期性變化的磁場。當金屬物體進入該磁場時，金屬內部會感應出漩渦（閉合電流環），漩渦自身又會產生反向磁場，干擾原磁場的分佈。
另一組線圈（接收線圈）通過檢測磁場變化（如磁通量、頻率或相位偏移），將信號轉化為電信號，經放大和處理後觸發報警或輸出檢測結果。

2、原理圖

金屬探測感應器-HS-S72P 原理圖點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入）
V	VCC (電源正級）
S	數字信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0 3P端子
安裝方式：螺絲固定

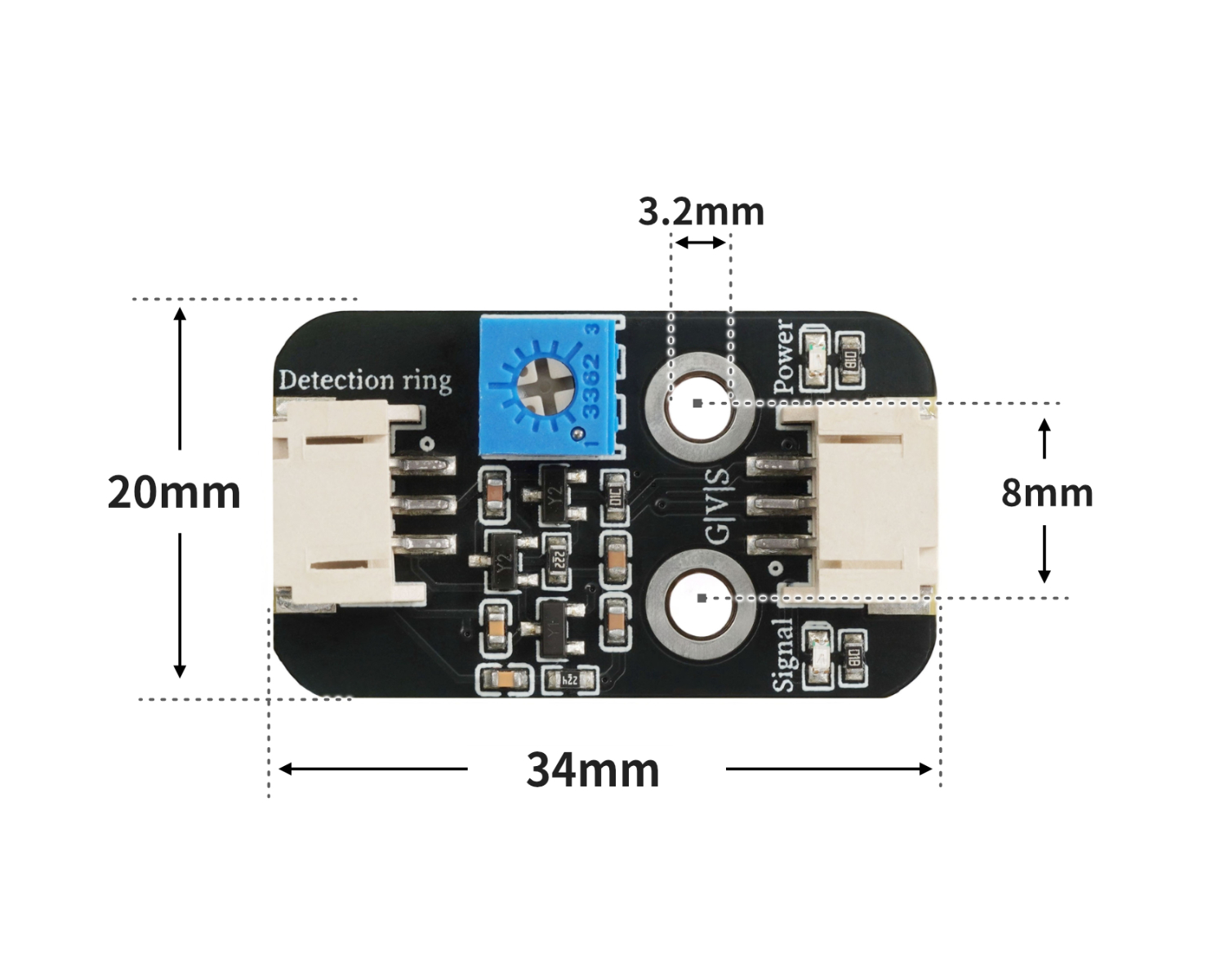

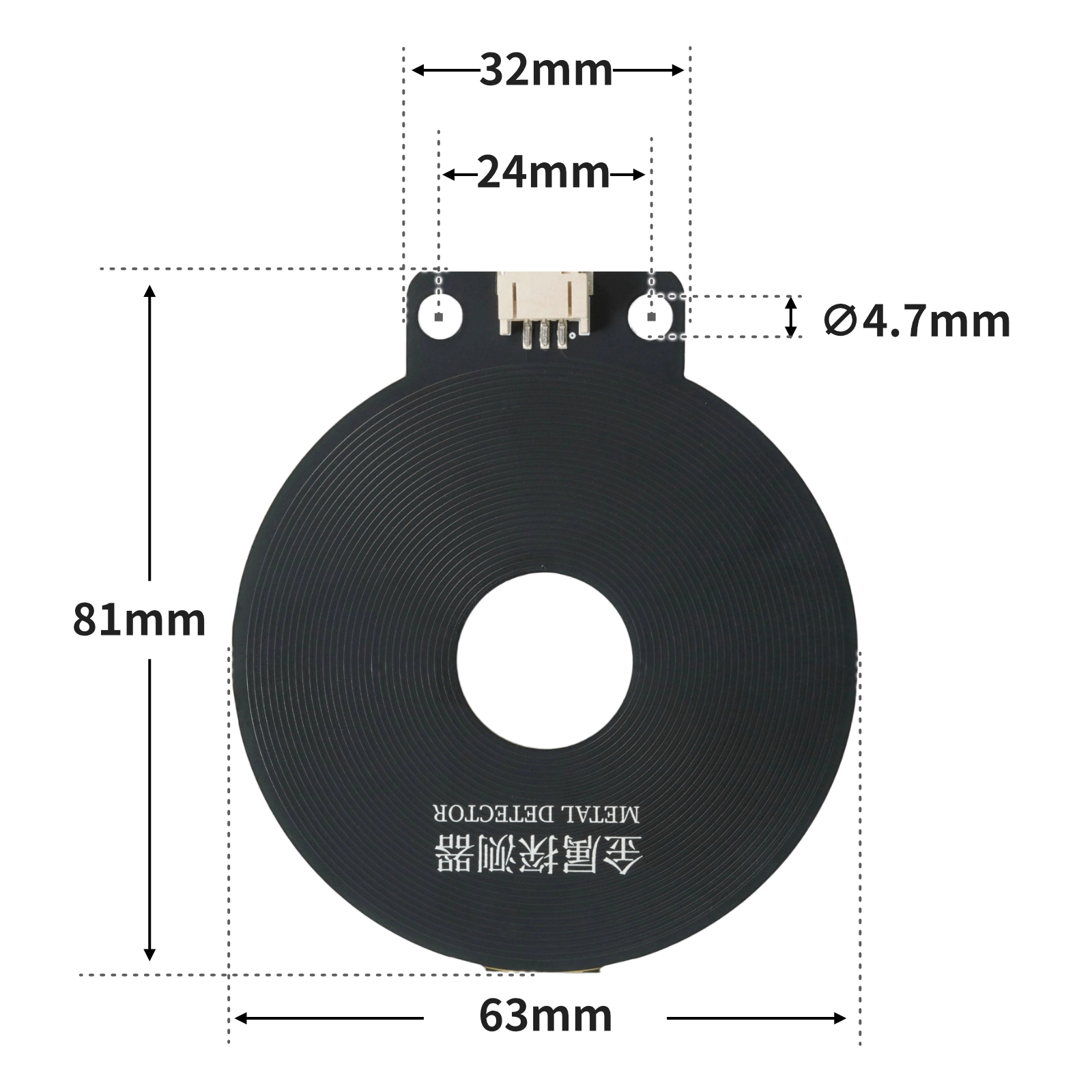

4、電路板尺寸

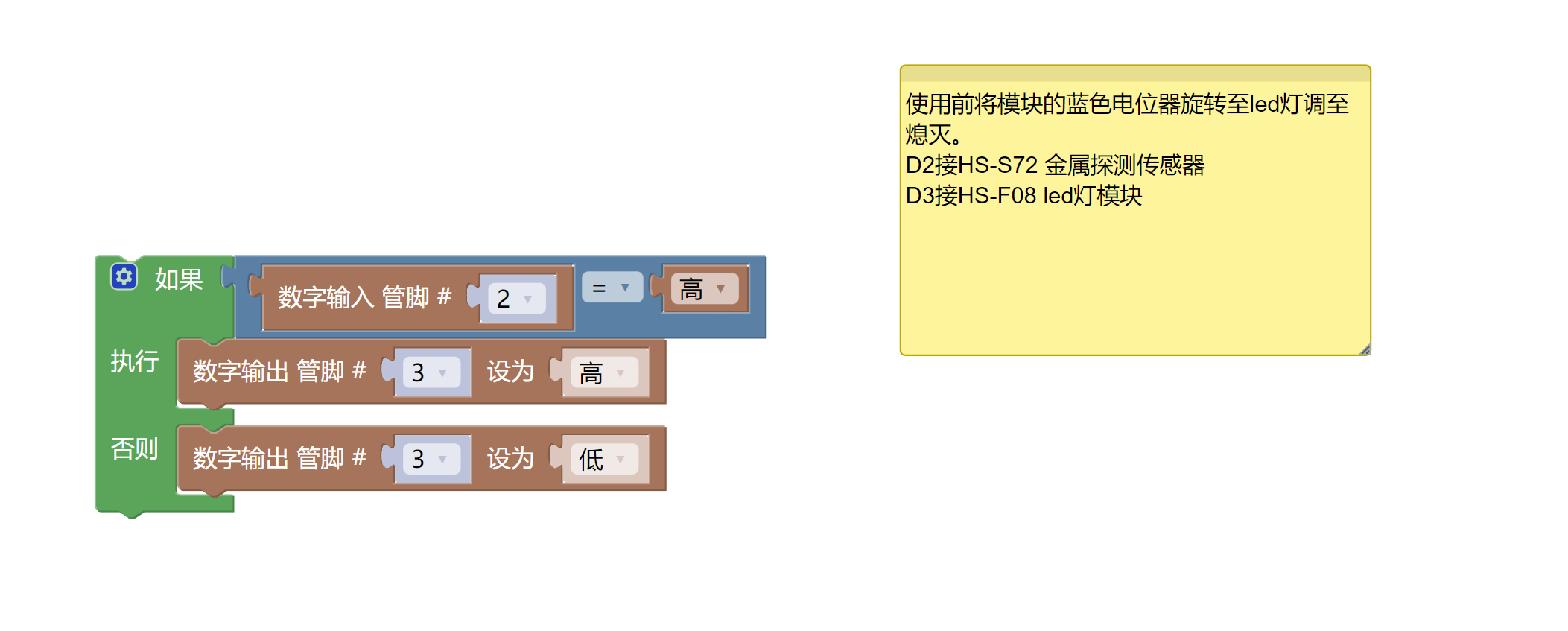

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

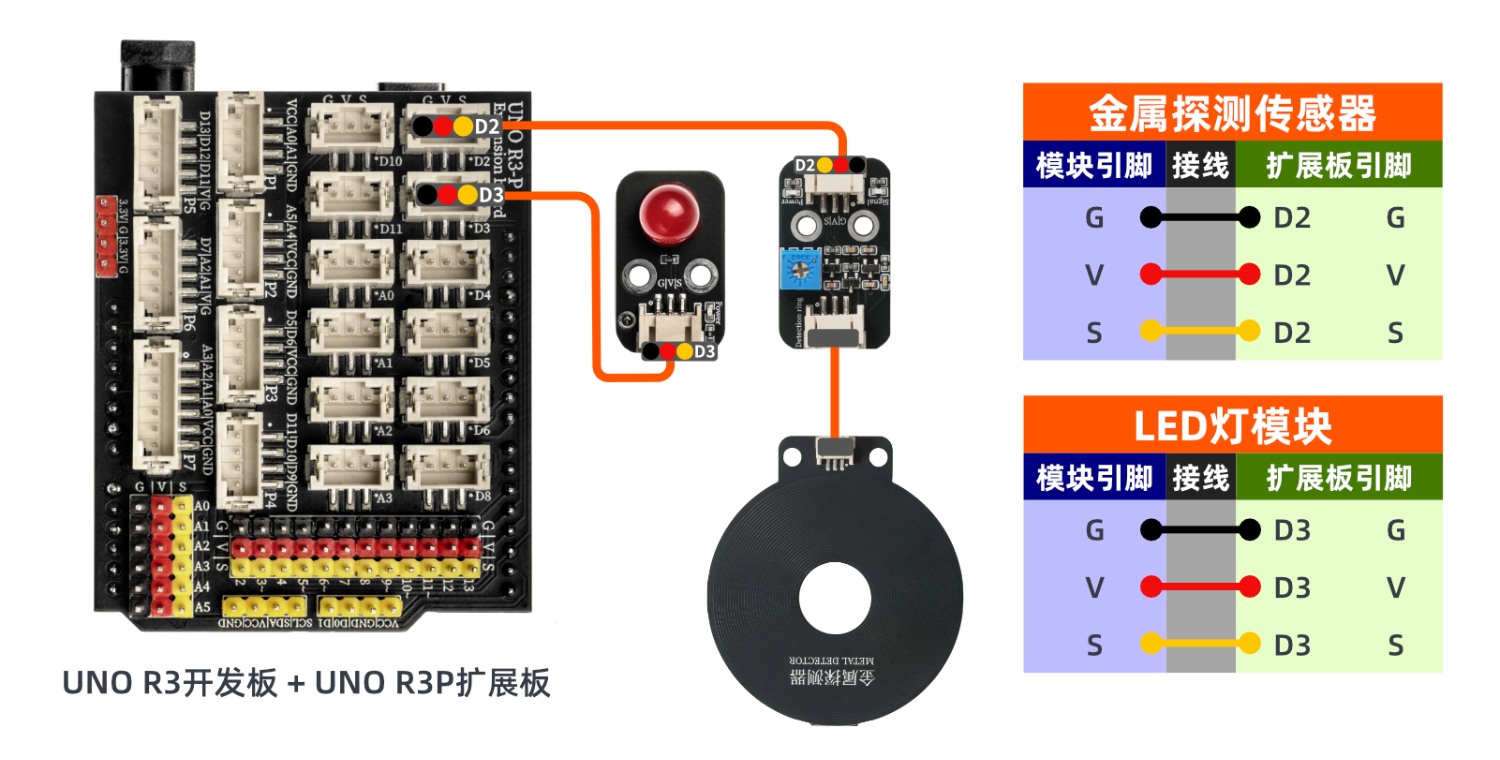

示範程序（UNO開發板）：

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == HIGH) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

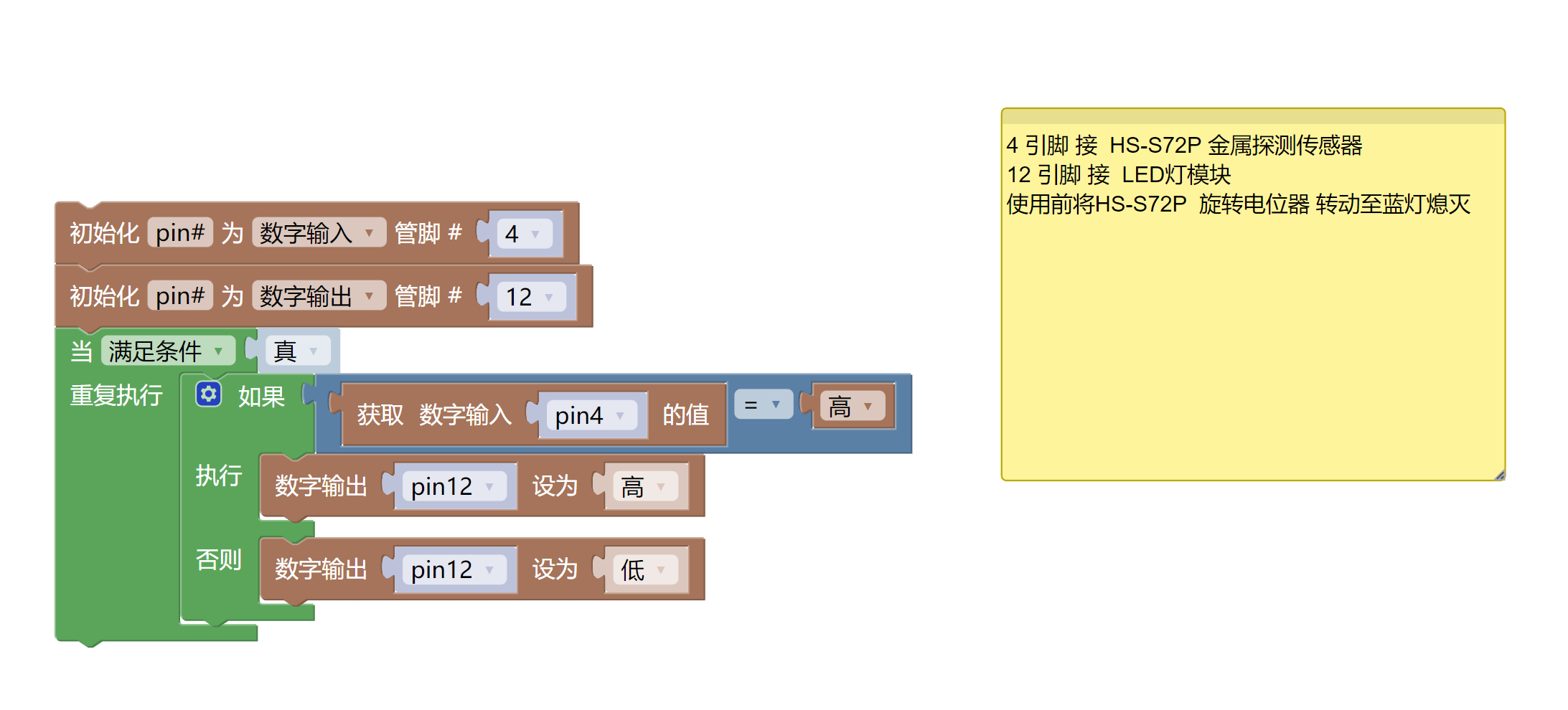

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 1:
        pin12.value(1)
    else:
        pin12.value(0)
