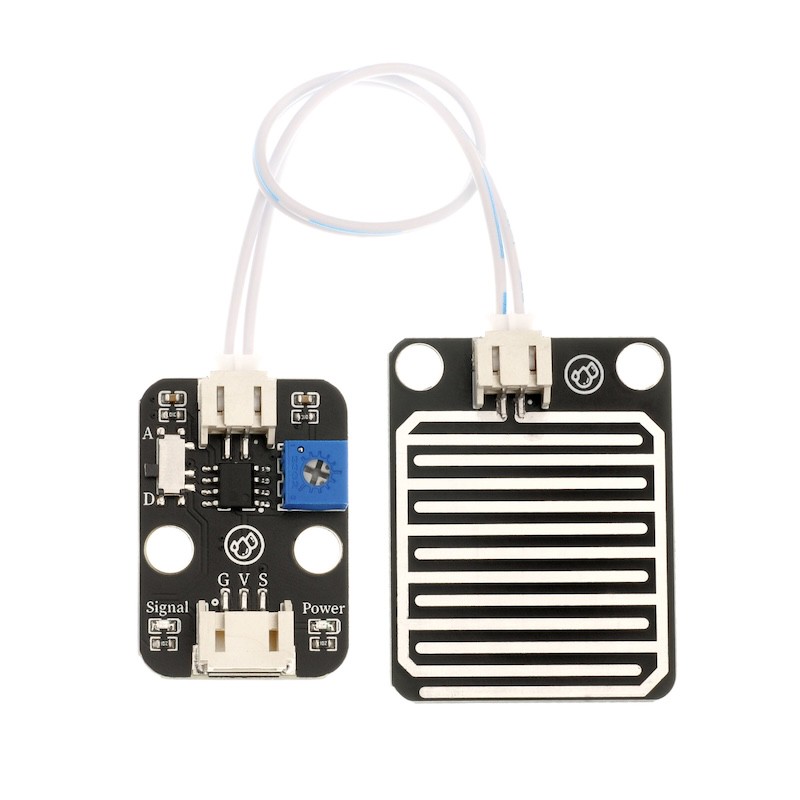

HS-S09-L/B 雨滴感應器

1、介紹

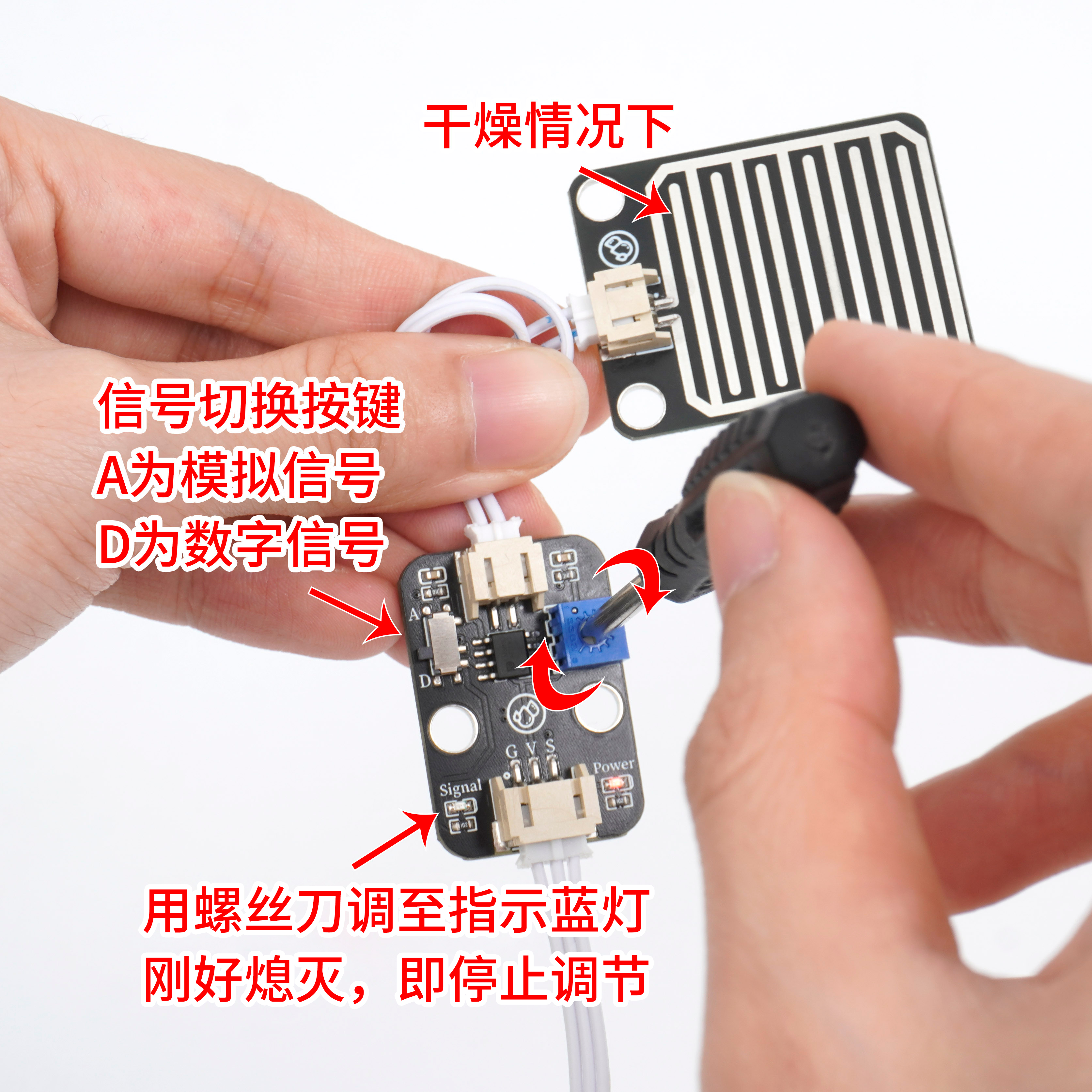

雨滴感測器是一種感測裝置，主要用於檢測是否下雨及雨量的大小，並廣泛應用於汽車自動刮水系統、智能燈光系統和智能天窗系統等。感測器採用優質FR-04雙料，大面積5.0 * 4.0釐米，鍍鎳處理面。它具有抗氧化，導電性和更出色的耐久性能；用電位器調節靈敏度；工作電壓為3.3 V至5 V。輸出形式：數字值輸出（0和1）和模擬值AO電壓輸出, 使用LM393雙電壓比較器, 則感應板上沒有水滴，DO輸出處於高電平。當滴下液滴時，DO輸出處於低電平。如果我們刷掉水滴，輸出將返回高水平狀態。AO模擬輸出可以連接到微控制器上的AD介面，以檢測上面雨滴的大小。DO數字輸出也可以連接微控制器，以檢測是否有雨。

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	數字信號引腳
A	模擬信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0 2/3P
安裝方式：雙螺絲固定

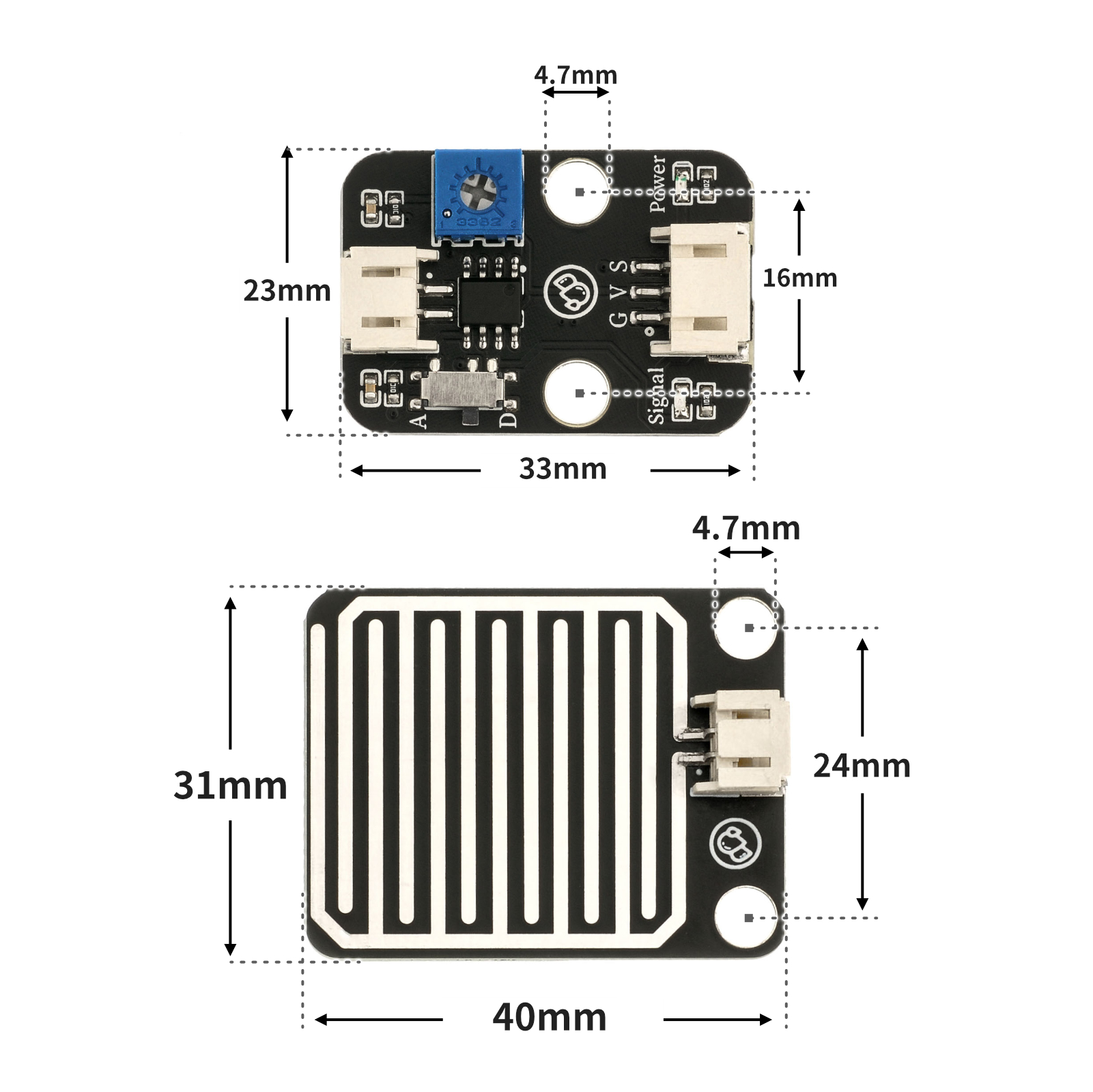

4、電路板尺寸

5、Arduino IDE示範程序

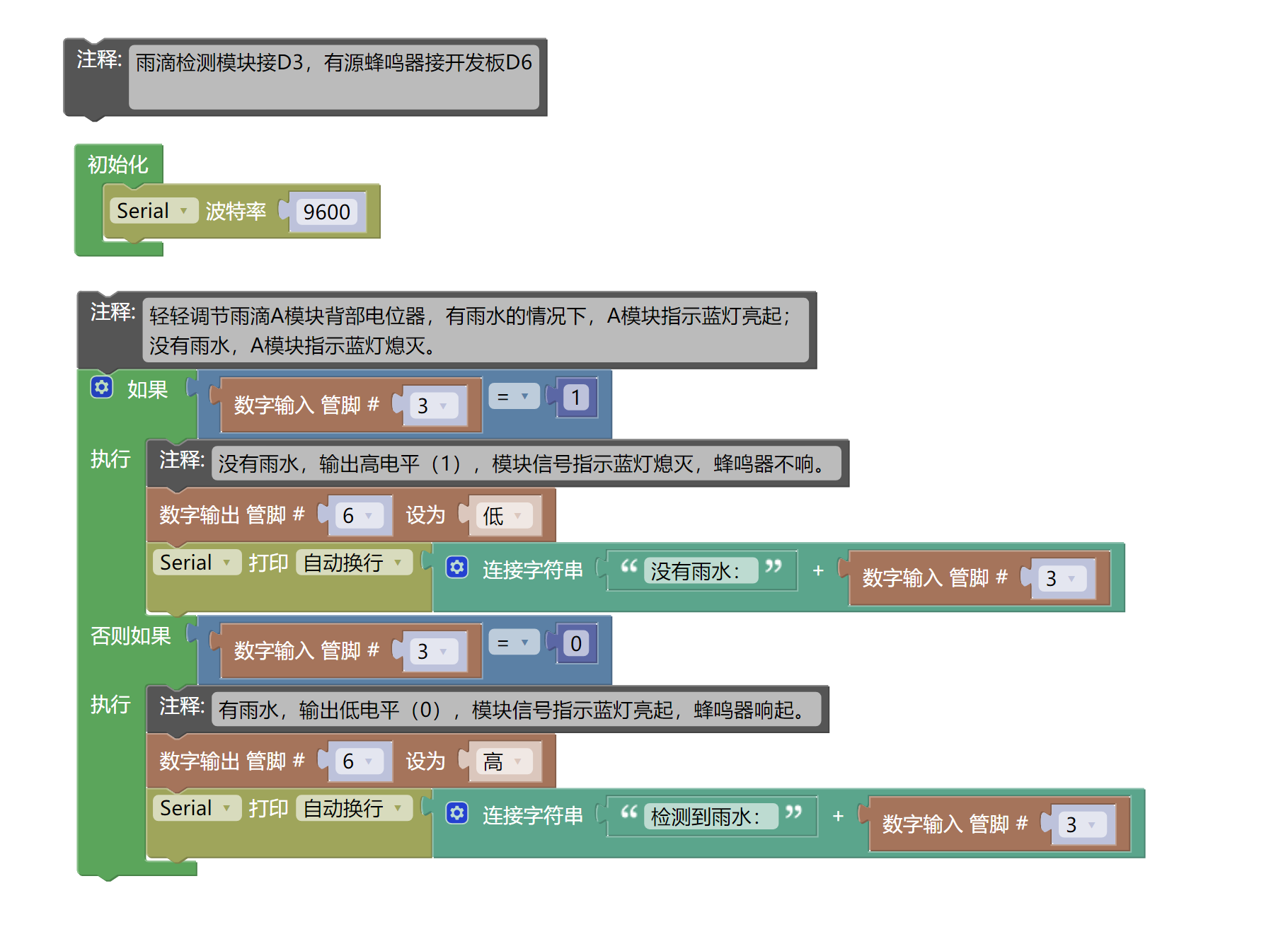

Arduino UNO 示例（適用於Mixly IDE、Arduino IDE）：

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(6, OUTPUT);
  pinMode(3, INPUT);
}

void loop(){

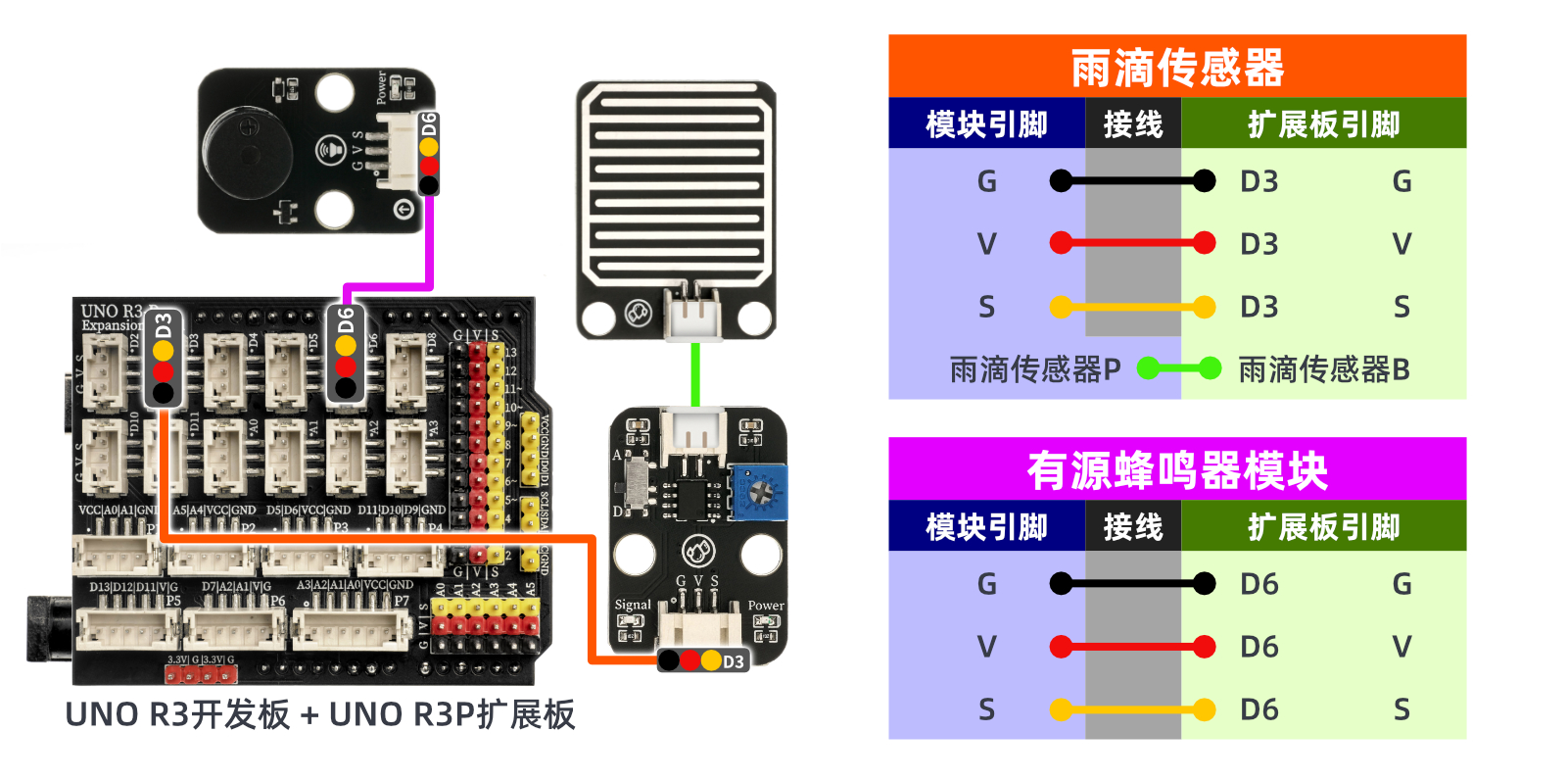

  //雨滴检测模块接D3，有源蜂鸣器接开发板D6
  //

  //轻轻调节雨滴A模块背部电位器，有雨水的情况下，A模块指示蓝灯亮起；
  //没有雨水，A模块指示蓝灯熄灭。
  if (digitalRead(3) == 1) {
    //没有雨水，输出高电平（1），模块信号指示蓝灯熄灭，蜂鸣器不响。
    digitalWrite(6,LOW);

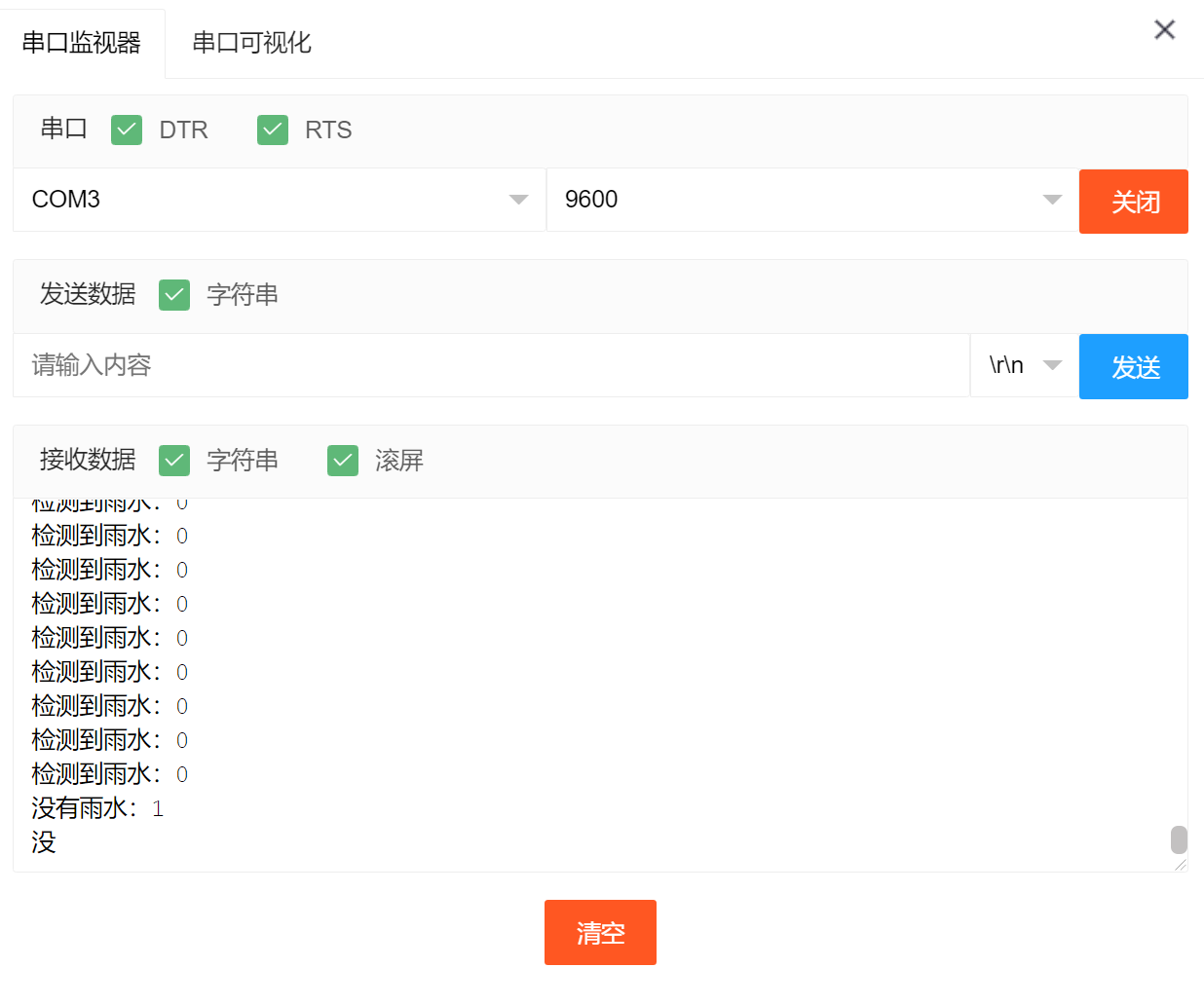

    Serial.println(String("没有雨水：") + String(digitalRead(3)));

  } else if (digitalRead(3) == 0) {
    //有雨水，输出低电平（0），模块信号指示蓝灯亮起，蜂鸣器响起。
    digitalWrite(6,HIGH);
    Serial.println(String("检测到雨水：") + String(digitalRead(3)));
  }

}

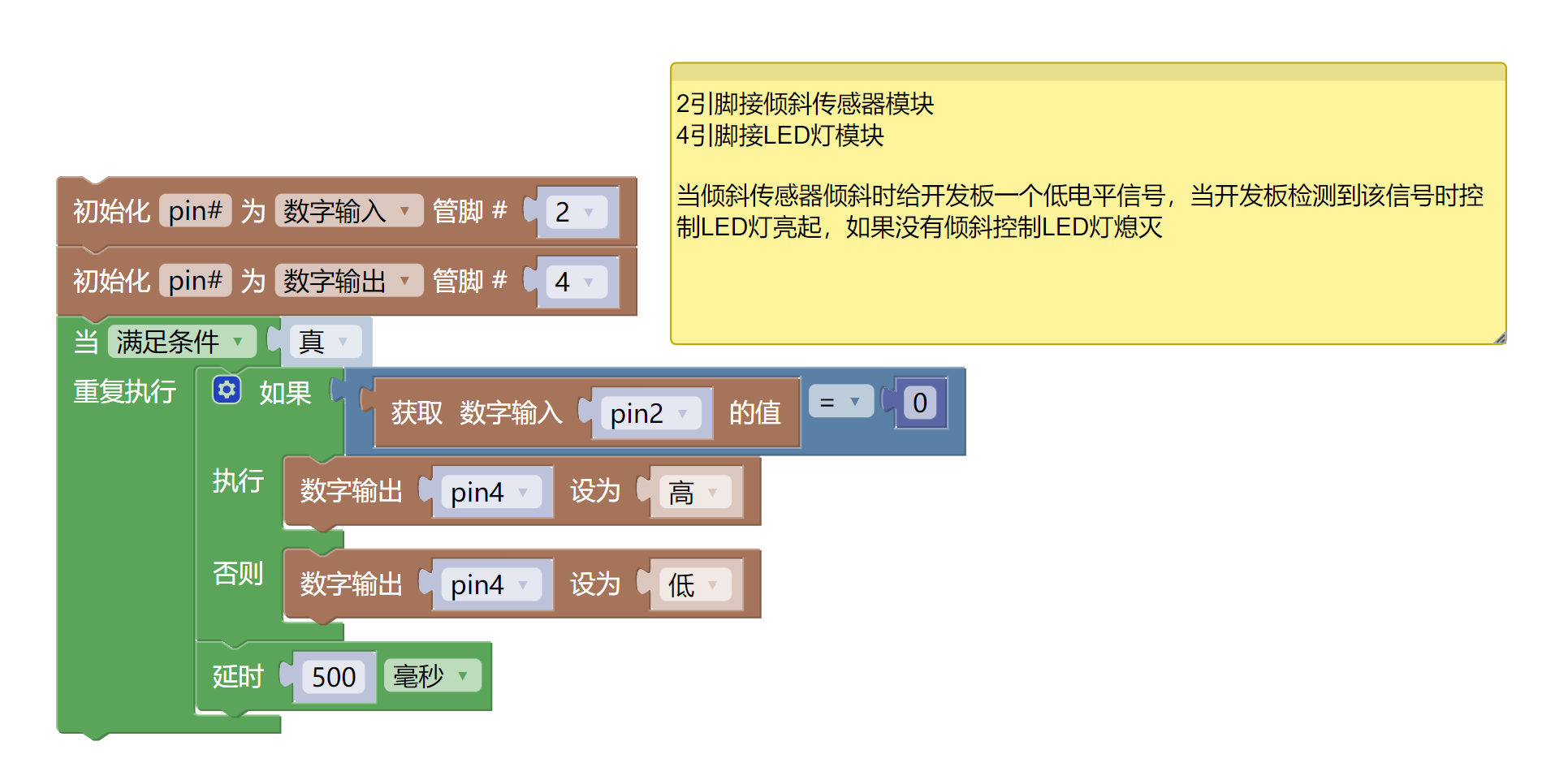

ESP32 Python 示例（適用於Mixly IDE /米思齊）
（開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳 )：

import machine

pin2 = machine.Pin(2, machine.Pin.IN) pin4 = machine.Pin(4, machine.Pin.OUT) while True: if pin2.value() == 1: pin4.value(0) else: pin4.value(1)
