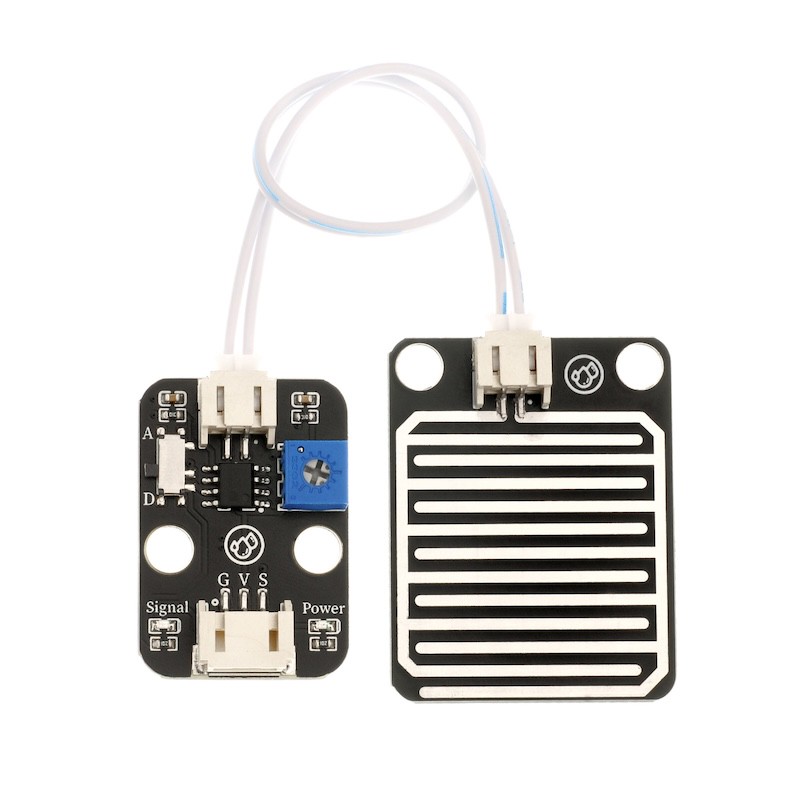

HS-S09-L/B 비옷 센서

1、소개

2、시뮬레이션 그래프

3、모듈 매개변수

• 전원전압: 3.3V / 5V

• 연결 방식: PH2.0 2\3P

• 설치방식: 더블스크루 고정

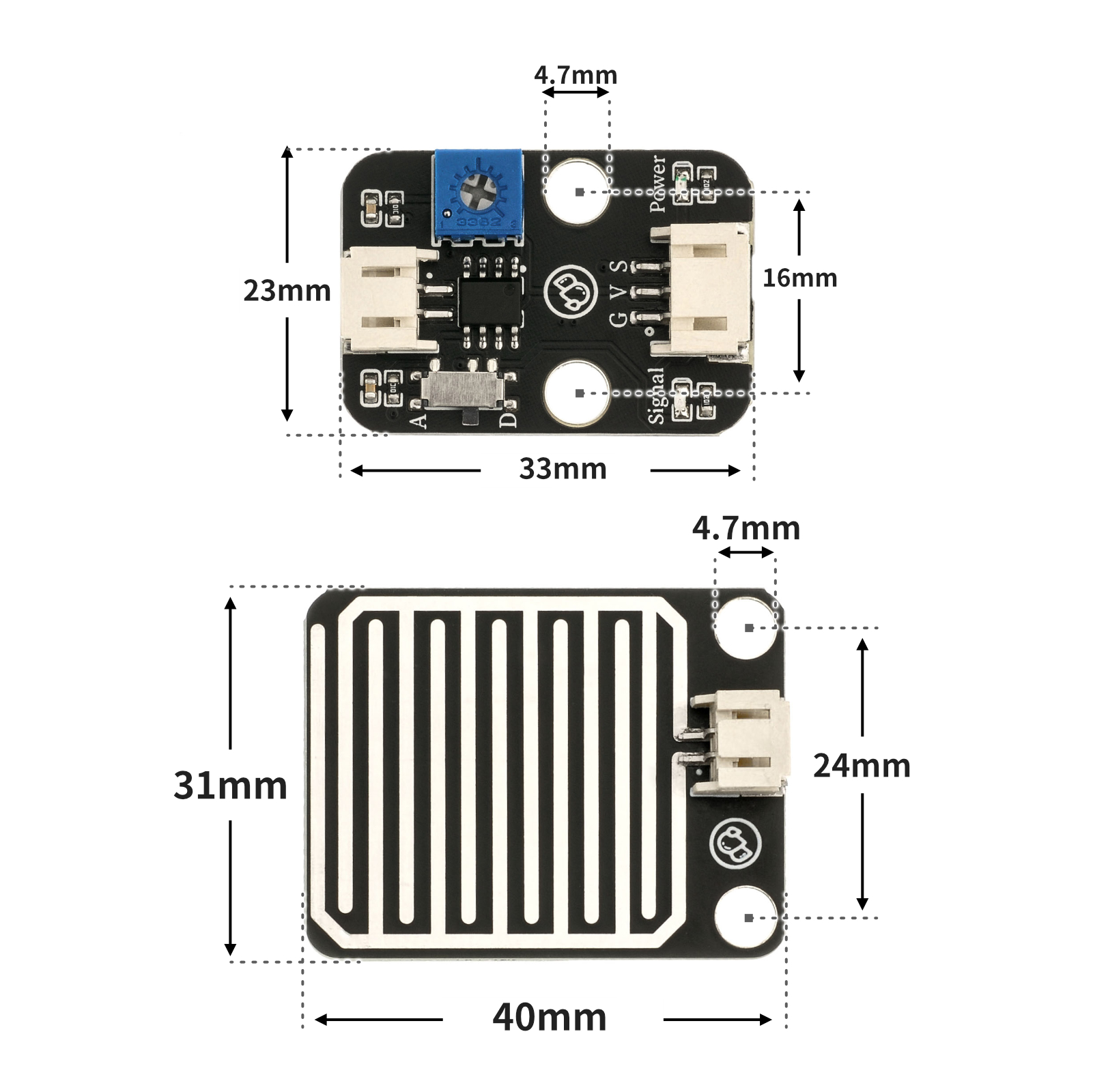

4、회로판 크기

5、아두이노 IDE 예제 프로그램

Arduino UNO 예제（Mixly IDE 및 Arduino IDE에 적용됨）：

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(6, OUTPUT);
  pinMode(3, INPUT);
}

void loop(){
  //雨滴检测模块接D3，有源蜂鸣器接开发板D6
  //

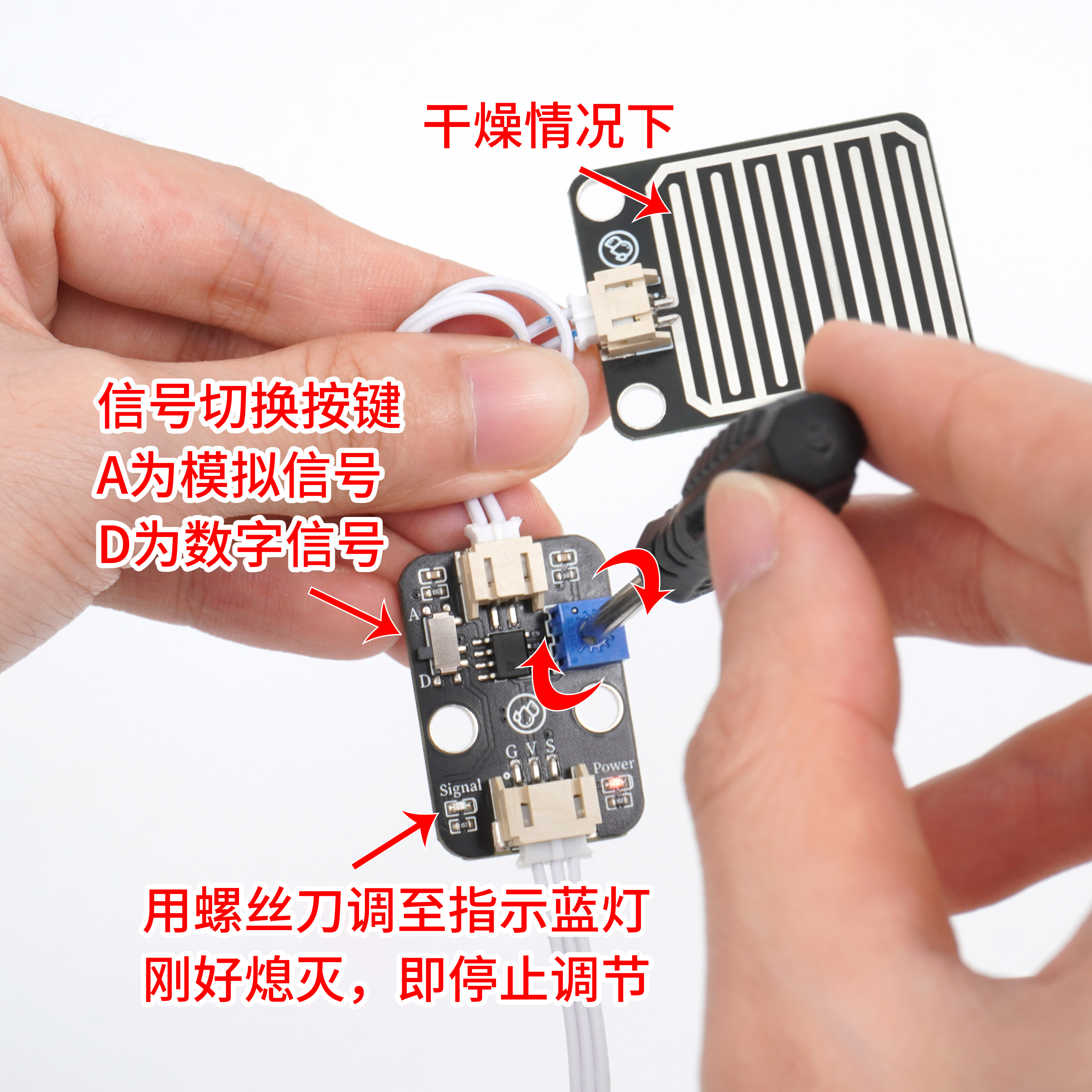

  //轻轻调节雨滴A模块背部电位器，有雨水的情况下，A模块指示蓝灯亮起；
  //没有雨水，A模块指示蓝灯熄灭。
  if (digitalRead(3) == 1) {
    //没有雨水，输出高电平（1），模块信号指示蓝灯熄灭，蜂鸣器不响。
    digitalWrite(6,LOW);
    Serial.println(String("没有雨水：") + String(digitalRead(3)));

  } else if (digitalRead(3) == 0) {
    //有雨水，输出低电平（0），模块信号指示蓝灯亮起，蜂鸣器响起。
    digitalWrite(6,HIGH);
    Serial.println(String("检测到雨水：") + String(digitalRead(3)));
  }

}

ESP32 Python 예제（Mixly IDE / 미스키에 적용됨）
（개발 보드를 선택한 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드 ）:

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(0)
else:
pin4.value(1)

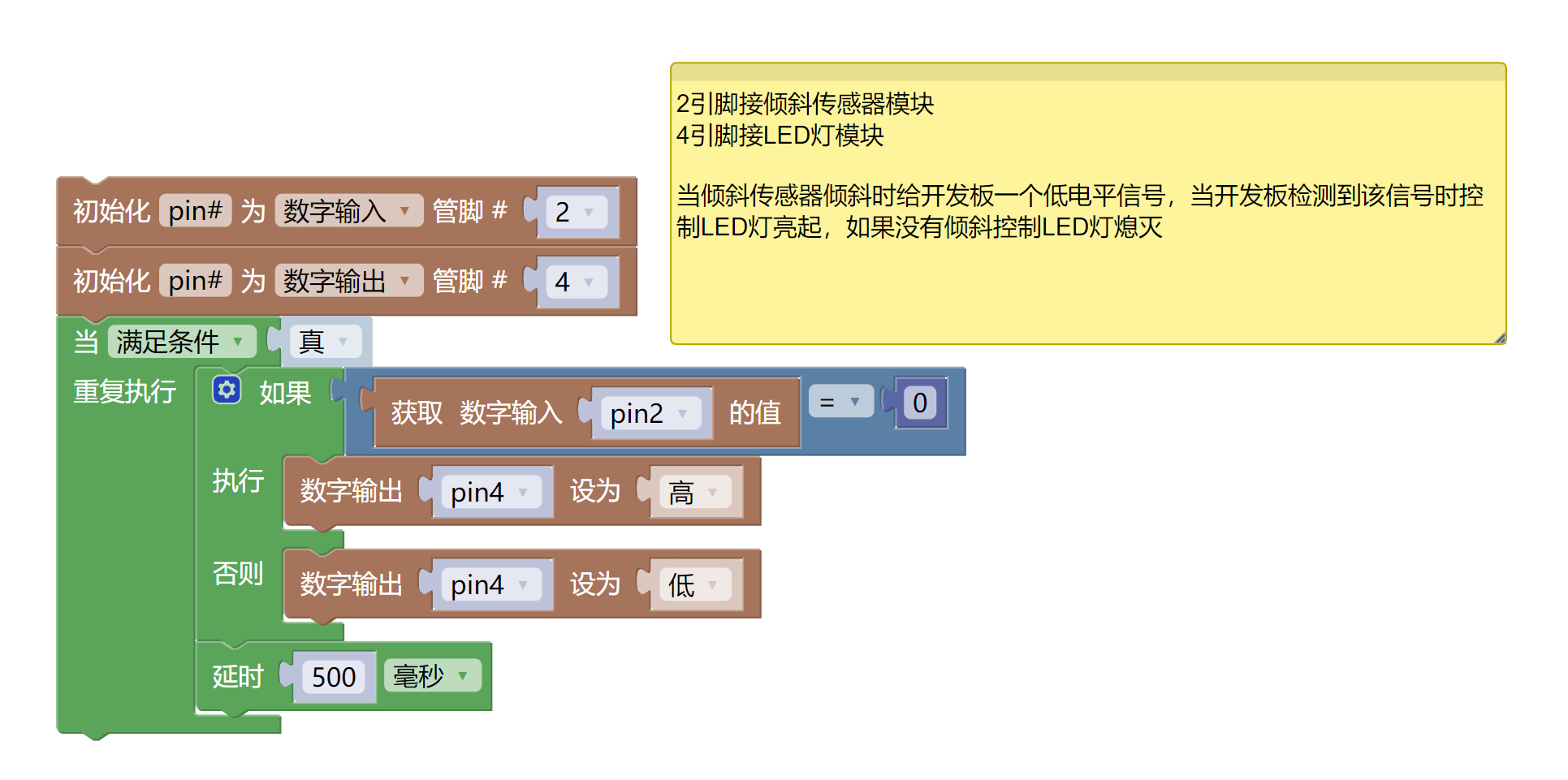

6、미시치 Mixly 예제 프로그램(그래픽 언어)

Arduino UNO 그래픽 예제 프로그램:다운로드 클릭

ESP32 Python 그래픽 예제 프로그램:다운로드 클릭

7、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• UNO-R3 개발 보드 *1

• UNO-R3 P 확장판 *1

• USB type-c 데이터 케이블 *1

• 우산 센서(HS-S09B)*1

• 비드롭 센서（HS-S09P）*1

• 유원 벨소리기기（HS-F07P）*1

• PH2.0 2P 두두 끝자리 라인 * 1

• PH2.0 3P두개 머리 케이블 * 2

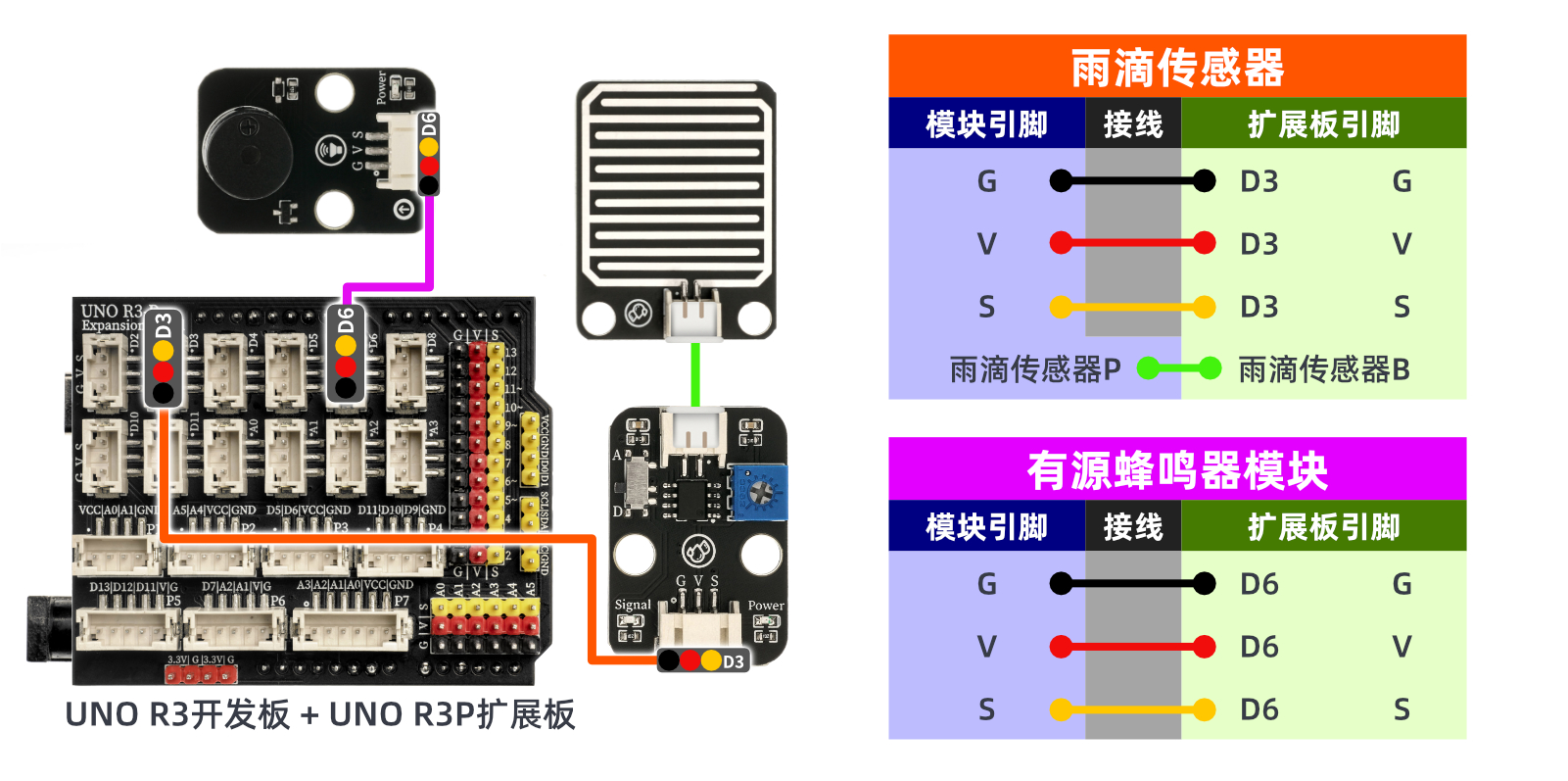

전기 연결도):

ESP32 Python 테스트 환경 구축

8、비디오教程

Arduino UNO 비디오 강의：시각화 클릭

ESP32 Python 비디오 강의：

9、테스트결론

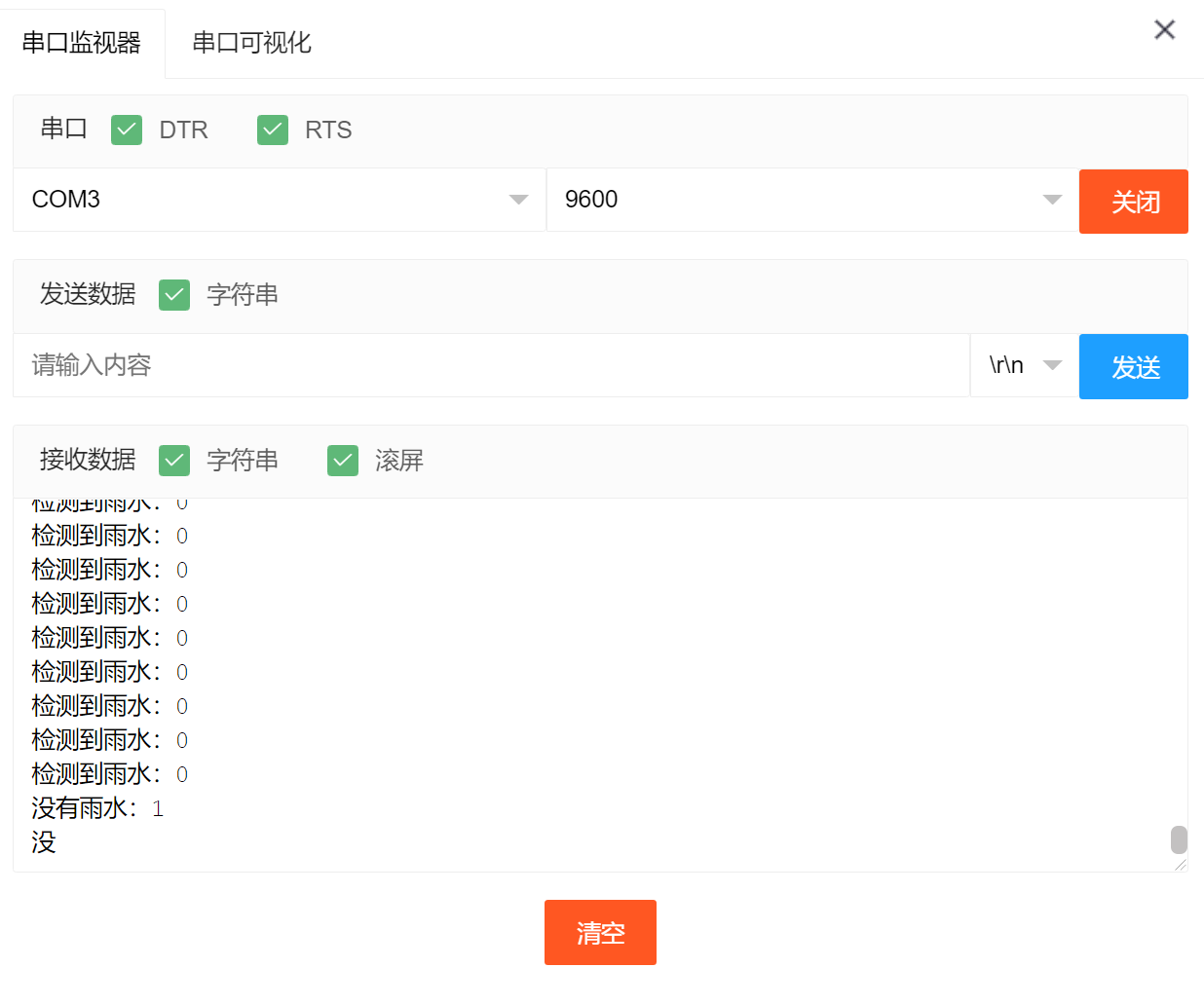

Arduino UNO 테스트 결과：

선이 연결된 장치에, 위의 프로그램을 Arduino UNO 개발 보드에 기록한 후, 시리얼 모니터를 엽니다. 하늘에 물을 떨어뜨리면, 하阵雨을 모델링할 수 있으며, 데이터가 변화할 수 있습니다.

ESP32 Python 테스트 결과:

선을 연결한 장치에, 위의 프로그램을 ESP32 개발 보드에 기록한 후, 비온 듯한 물방울을 비 오는 센서에 떨어뜨리면, 벨이 울릴 수 있습니다。
