1、소개

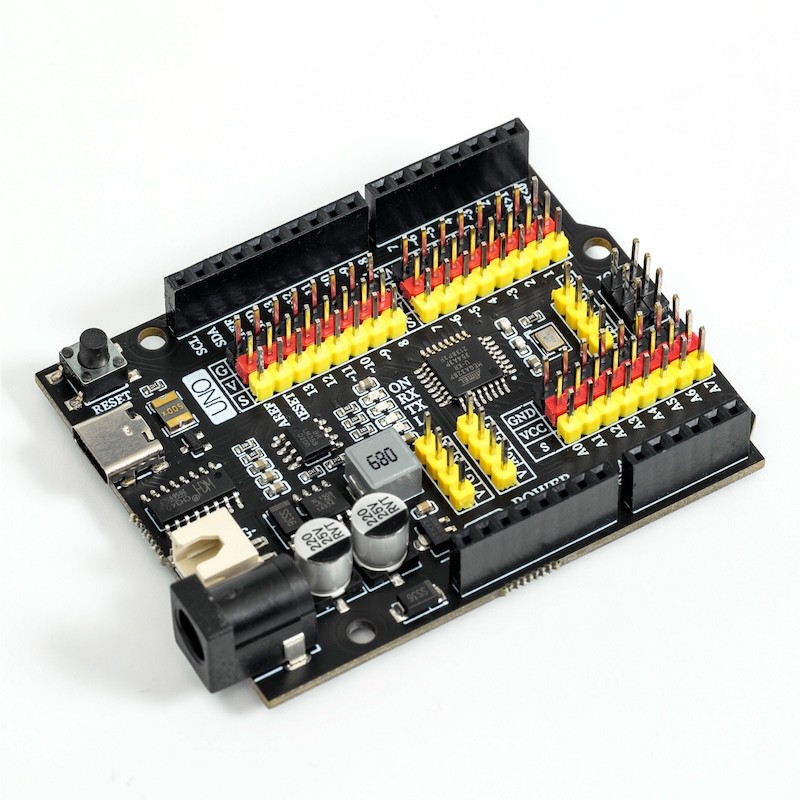

헬로 STEM UNO R3 PRO는 ATmega328을 기반으로 한 마이크로컨트롤러 보드로, ARDUINO UNO REV3와 완전히 호환됩니다.
주의하세요, 1개의 ICSP 접속이 ATMEGA328P-PU에 프로그래밍을 위해 사용되거나 다운로드 프로그램에 사용됩니다. 하지만 보통 두 칩이 모두 프로그래밍되어 있습니다.
UNO R3 프로는 전자와 프로그래밍을 배우기 시작하는 최고의 보드입니다. 이 플랫폼을 처음 사용하는 경우, UNO는 최적의 개발 보드입니다.
2、기술 스펙ifik에션
マイ크로컨트롤러 | ATmega328P-PU |
|---|---|
작업전압 | 5V |
추천 입력 전압 | 7-12V(DC直流) |
디지털 핀 | 14 개(중에서 6개가 PWM 출력을 제공합니다) |
PWM 디지털 I/O 핀 | 6 （D3， D5， D6， D9， D10， D11） |
모의 입력 핀 | 8(A0-A7) |
각 I/O 핀의 직류전류（S） | 20마illiampère(mAh) |
5V 전류 공급(G|V) | 2500마illiampère(mAh) |
플래시 메모리 | 32 KB （ATmega328），한국어로는 0.5 KB가 프로그램 라이브러리로 사용됩니다. |
SRAM | 2 KB （ATmega328P-PU） |
EEPROM | 1 KB （ATmega328P-PU） |
시계 주파수 | 16 MHz |
보드 LED | D13 |
3、특징
이것은 공식 보드에 강력한 업그레이드를 한 아두이노 UNO 호환 개발 보드입니다.
1、개발 보드는 Type-C 연결 인터페이스를 사용하며 사용 시 연결이 더 편리합니다。
2、모듈이 통합된 넓은 전압 공급 모듈은 개발 보드에 5V/2.5A의 전력 공급 능력을 제공할 수 있으며, 센서나 전동기에 대한 전력 공급 요구를 충족시키며, 구축된 프로젝트가 더 안정적으로 실행됩니다。
3、추가 배터리 상자 인터페이스가 있으며 특수 리튬이온 배터리를 직접 연결할 수 있습니다。
4、G、V、S 인터페이스 통합, 센서, 액추에이터, 서보모터, 디스플레이는 확장 보드 없이 연결할 수 있어 더 편리하게 사용할 수 있습니다。
5、한국어 번역 필요: A6, A7 모의 인터페이스를 꺼내고, 더 많은 기능을 확장할 수 있습니다.
6、세 가지 특수 모듈 연결 구멍, 일직선으로 직접 연결하여 편리하고 실용적입니다.

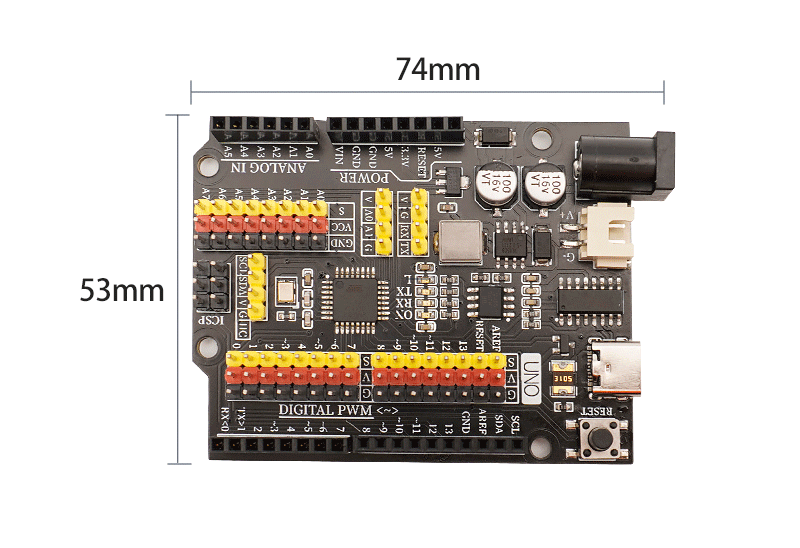

4、회로판 크기

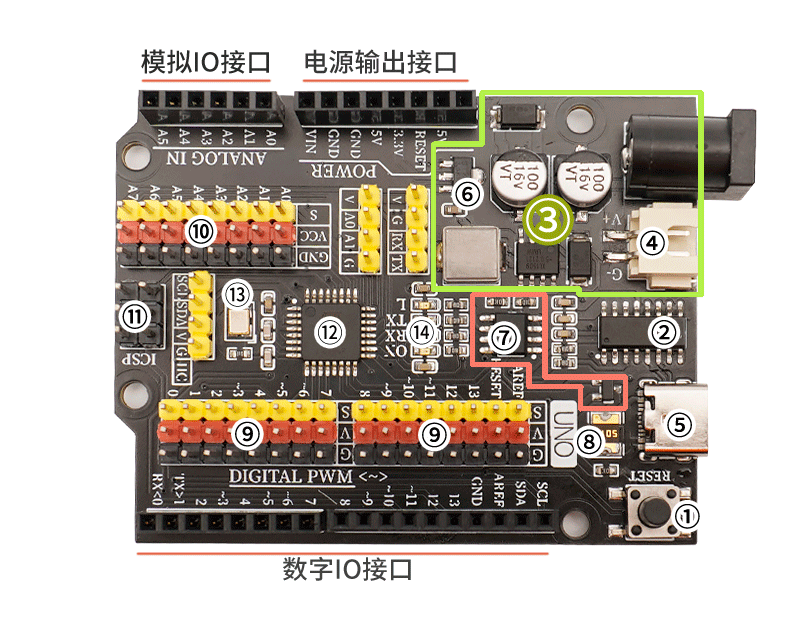

5、개발 보드 해석
① 리셋 키
复位 버튼을 누르고 프로그램을 다시 실행하세요。②USB串口칩
이 칩은 USB에서 수신된 데이터를 시리얼 데이터로 변환하여 메인 칩에 제공하는 역할을 합니다。③5V/2A 전원 모듈
전원 모듈은 메인보드의 전원 공급을 책임지며, 외부에서 접속된 6-12V 전원을 5V/2A/10W 출력으로 안정화하여 여러 그룹의 서보 모터, 장난감 모터, 미니 슬라이드 등의 장치를 운전할 수 있습니다。④6-9V 배터리 인터페이스
특수 배터리 인터페이스, 5号 배터리 상자나 18650 리튬 이온 배터리 상자에 연결할 수 있으며, 이동 프로젝트를 만들 때 개발 보드를 더 쉽게 배치할 수 있습니다.⑤USB 인터페이스
데이터 다운로드 및 USB 전원 공급을 책임지습니다。⑥3.3V 전원 칩
개발 보드에 3.3V 전압 출력을 제공합니다.⑦外部 공급과 USB 공급 자동 전환 컨트롤러
FDN340P 场效應管+LMV358IDGKR 放大器로 구성된 외부 공급 및 USB 공급 자동 전환 제어 시스템.개발보드는 기본적으로 USB 인터페이스로 전원 공급되며, 외부 전원이 연결되면 컨트롤러가 자동으로 USB 전원을 끊고 외부 전원으로 전환됩니다. 외부 전원이 끊어지면 다시 USB 전원으로 전환되며, 이 기능은 컴퓨터가 개발보드 외부 전원의 전원 방해로부터 보호되도록 합니다.⑧자 복구 보험 단자
개발판이 오류 연결로 인해 단썩이 발생할 때, 보이스터는 자동으로 개발판과 컴퓨터 간의 전기 연결을 끊어 컴퓨터 USB 인터페이스가 불타거나 컴퓨터가 마비되지 않도록 보호합니다。⑨ 숫자 G|V|S 확장 인터페이스
G|V|S 인터페이스를 센서나 액추에이터에 연결할 때 더 편리하고 빠르며, 프로젝트를 구축할 때 확장 보드도 필요 없습니다。G는 GND전원부의 부정극, V는 VCC전원부의 정극, S는 IO신호 인터페이스, G/V는 5V/2A의 출력 전력을 제공하여 대부분의 센서와 기계장치의 전원 공급 요구를 충족합니다。⑩ 모의 G|V|S 확장 인터페이스
보드 내장 모니터링 G|V|S 확장 인터페이스를 통해 모니터링 센서를 연결할 때 더 편리하고 빠르게 할 수 있습니다. 새로운 A6, A7 모니터링 입력 인터페이스를 추가하여 더 많은 센서를 연결할 수 있습니다.⑪ICSP串行数据인터페이스
개발 보드에 초기화 프로그램을 쓰거나 컴파일러를 사용하여 프로그램을 다운로드할 때 이 인터페이스를 연결하세요。⑫ ATMEGA328P메인컨트롤러칩
ATMEGA328P 주컴 칩은 개발 보드의 뇌자라고, 프로그램 저장, 실행, 계산 처리, 신호 입력 출력 기능 등을 담당합니다.⑬크리스탈온
ATMEGA328P 메인 컨트롤러 칩에 시계 신호를 제공합니다。⑭LED지시등
보드에 4개의 LED 신호등이 장착되어 있으며, (ON)은 전원 신호등이며, 전원을 공급하면 바로 밝아집니다. (RX)(TX)는 시리얼 신호 신호등으로, 시리얼 신호가 통신할 때 LED 불이 반짝입니다. (L)는 D13핀 불로, D13 신호가 High일 때, 이 불이 켜집니다.
주의사항
헬로 STEM UNO R3 프로는 복원 가능한 다중 연속 보호기로, 컴퓨터의 USB 포트를 단락 및 과부하로부터 보호할 수 있습니다.USB 포트에 500 mA를 초과하는 전류를 가하면, 자동으로 보호기가 연결을 끊고, 단쇄나 과부하가 제거될 때까지 대기합니다.
6、专用锂电池接口

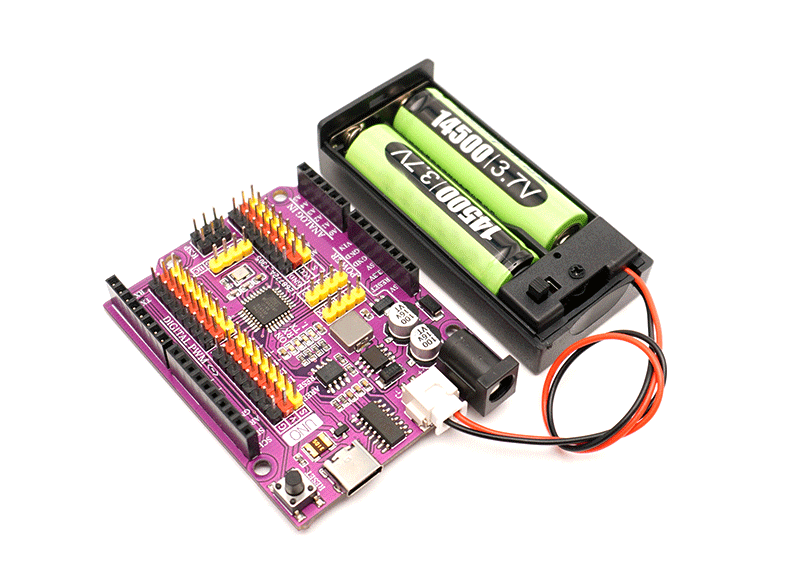

전용 리튬이온 배터리 인터페이스를 사용할 수 있으며, 14500 리튬이온 배터리나 18650 리튬이온 배터리를 사용할 수 있으며, 이동 프로젝트를 만들 때 더 쉽게 배치할 수 있습니다。

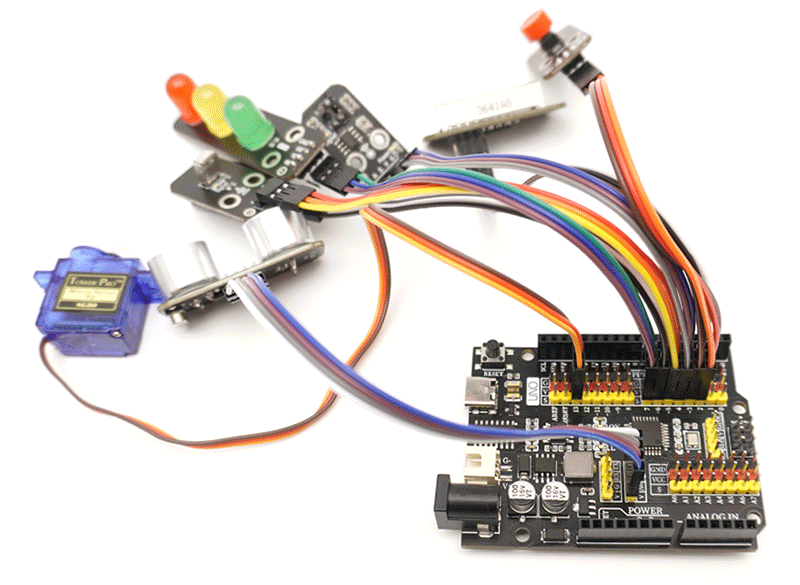

7、센서 및 확장 부품 인터페이스
보드에 부착된 수치 G|V|S 인터페이스는 센서나 엑서러터와 연결할 때 더 편리하고 빠르며, 프로젝트를 구축할 때 확장 보드도 필요 없습니다。G/V 제공 5V/2.5A의 출력 전력으로 대부분의 센서와 엔진의 전원 공급 요구를 충족합니다.
