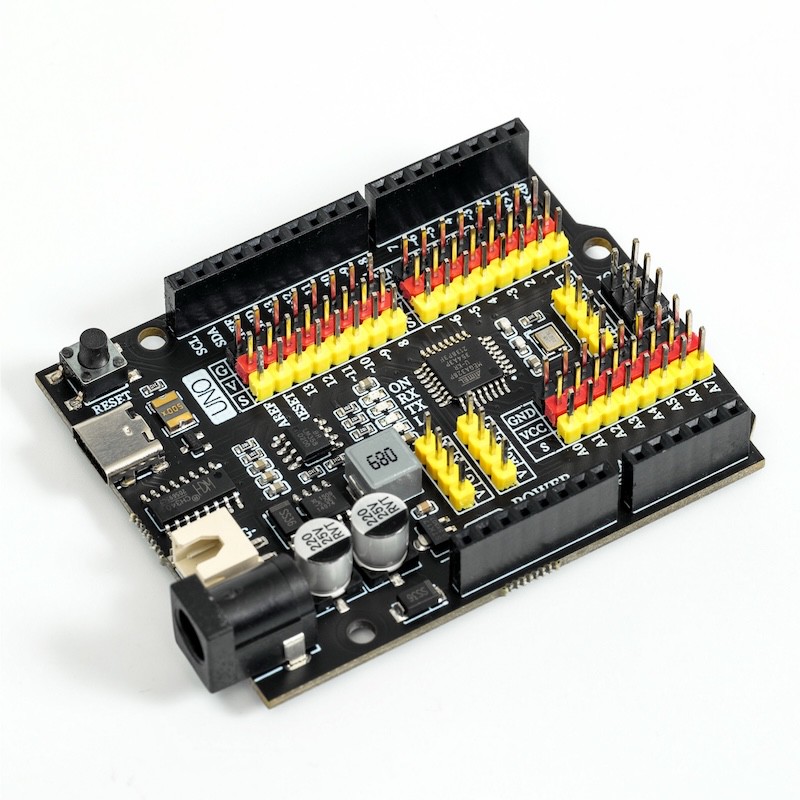

Hello STEM UNO R3 PRO

1、介紹

Hello STEM UNO R3 PRO 是基於ATmega328的微控制器板，與ARDUINO UNO REV3 完全兼容。

請注意，1個 ICSP 接頭用於將固件寫入 ATMEGA328P-PU或下載程序，但通常這兩個芯片都編程良好。
UNO R3 PRO 是開始學習電子和編程的最佳電路板。如果這是您第一次嘗試使用該平台，那麼UNO是您最優選擇的開發板。

2、技術規格

3、特徵

這是一款增強型兼容Arduino UNO 開發板，在官方板的基础上做了強大的升級。

• 1、開發板採用Type-C聯機接口，使用時連接更方便。

• 2、整合寬電壓供電模組能為開發板提供5V/2.5A的供電能力，滿足接入感應器或執行器的供電需求，搭建出來的項目運行更加穩定。

• 3、新增電池盒接口，可直連專用鋰電池。

• 4、整合G、V、S介面，感測器、執行者、舵機、顯示屏無需擴展板即可與之相連，方便更好用。

• 5、引出A6、A7模擬介面，可擴展更多功能。

• 6、三組專用模組連接口，一线直連，方便實用。

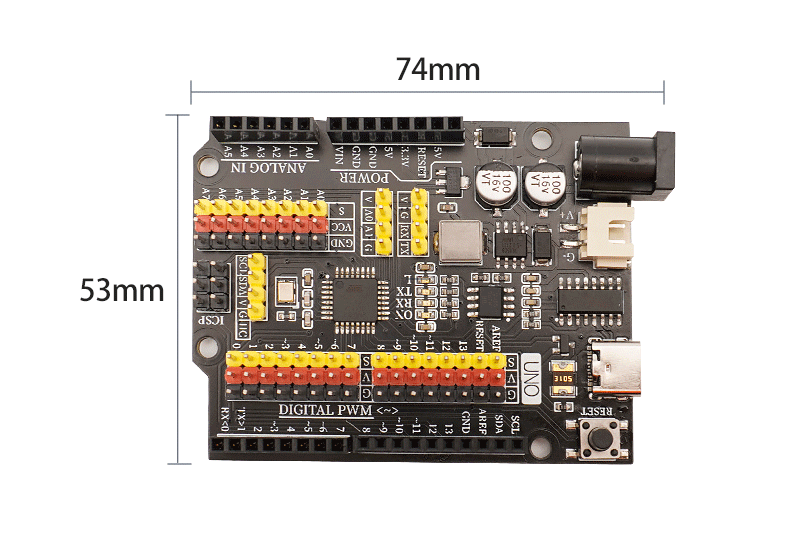

4、電路板尺寸

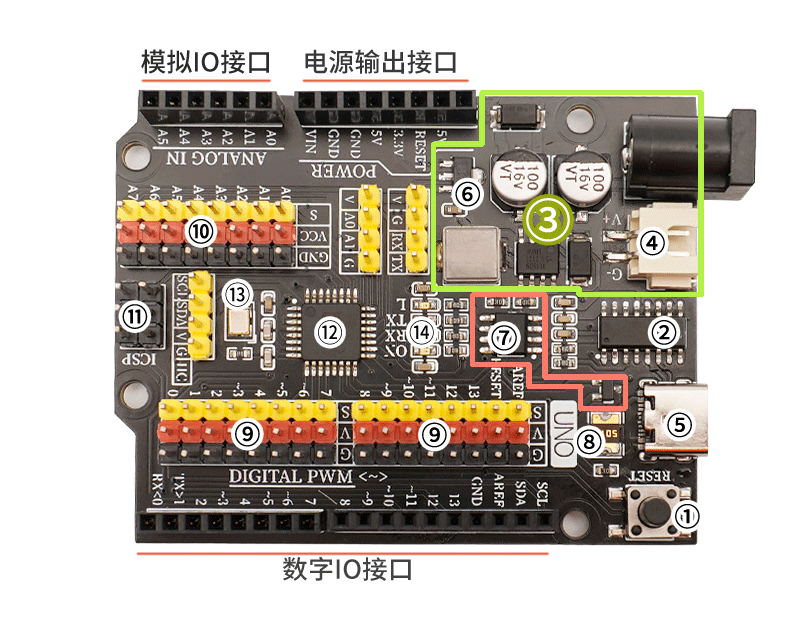

5、開發板解析

• ①重置按鈕
  按下重置按鈕，重新執行程序。

• ②USB串行芯片
  該芯片負責將USB接收到的資料轉換為串行資料給主控芯片。

• ③5V/2A供電模組
  供電模組負責主板的供電服務，外部接入的6-12V電源穩壓至 5V/2A/10W輸出，可驅動多組舵機，玩具馬達、微型滑台等設備。

• ④6-9V電池接口
  專用電池接口，可接5號電池盒或18650鋰電池盒，在創建移動項目時，開發板更容易佈局。

• ⑤USB接口
  負責數據下載及USB供電。

• ⑥3.3V電源晶片
  為開發板提供3.3V電壓輸出。

• ⑦外部供電與USB供電自動切換控制器
  FDN340P場效應管+LMV358IDGKR放大器組成的外部供電與USB供電自動切換控制系統。開發板默認由USB接口供電，當外部電源接入後控制器會自動斷開USB供電並切換至外部電源供電，外部電源斷開後再自動切換為USB供電，該功能可保護電腦不受開發板外部供電的電源干擾。

• ⑧自恢復保險絲
  當開發板發生錯誤連接導致短路時，保險絲會自動斷開開發板與電腦之間的電路連接，從而保護電腦USB接口不被告燒毀或電腦死機。

• ⑨ 數字 G|V|S 扩展介面
  板載數字 G|V|S 接口連接感應器或執行者時更加的好方便快捷，搭建項目時也不再需要擴展板。G為GND電源負極，V為VCC電源正極，S為IO信號接口，G/V提供5V/2A的輸出功率，滿足大部分感應器和執行器的供電需求。

• ⑩ 模擬 G|V|S 扩展介面
  板載模擬 G|V|S 扩展介面連接模擬感測器時更加方便快捷，新增 A6、A7 模擬輸入介面，可接入更多感測器。

• ⑪ICSP串行資料介面
  為開發板寫入初始化程序或使用編譯器下載程序時連接此介面。

• ⑫ ATMEGA328P主控晶片
  ATMEGA328P主控晶片是開發板的大腦，負責程式儲存、執行、運算處理、信號輸入輸出等功能。

• ⑬晶振
  為ATMEGA328P主控晶片提供時鐘信號。

• ⑭LED指示燈
  板載4個LED指示燈，(ON)為電源指示燈，通電即亮，(RX)(TX)為串口信號指示燈，當有串口信號通訊時LED燈閃爍，(L)為D13腳位燈，當D13信號為High時，該燈點亮。

须知

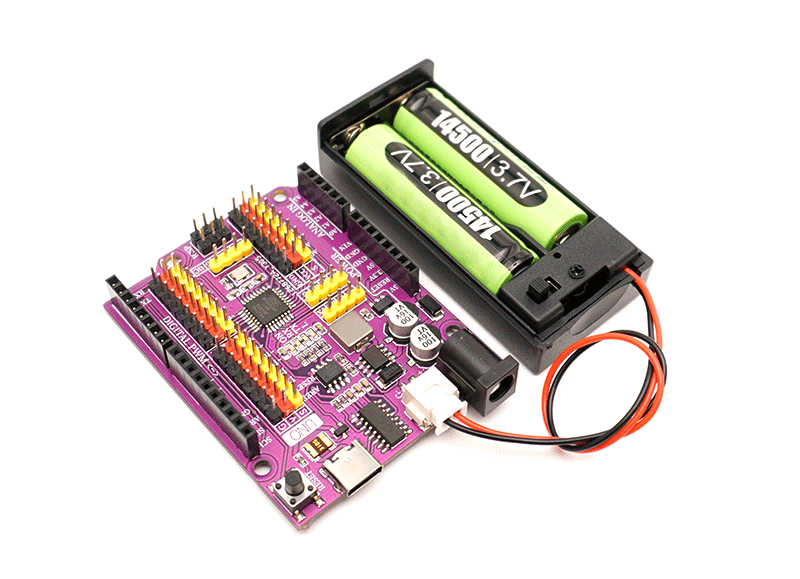

6、專用鋰電池接口

專用電池接口，可接14500鋰電池或18650鋰電池，在創建移動項目時，更容易佈局。

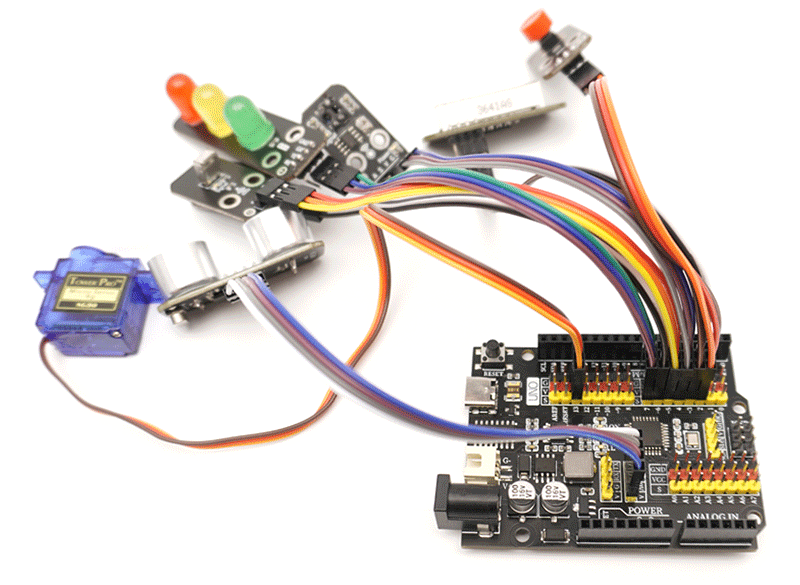

7、感應器及擴展配件接口

板載數字 G|V|S 接口連接感應器或執行器時更加的不便快捷，搭建項目時也不再需要擴展板。 G/V提供5V/2.5A的輸出功率，滿足大部分感測器和執行器的供電需求。

編程軟件下載、安裝、使用點擊跳轉
