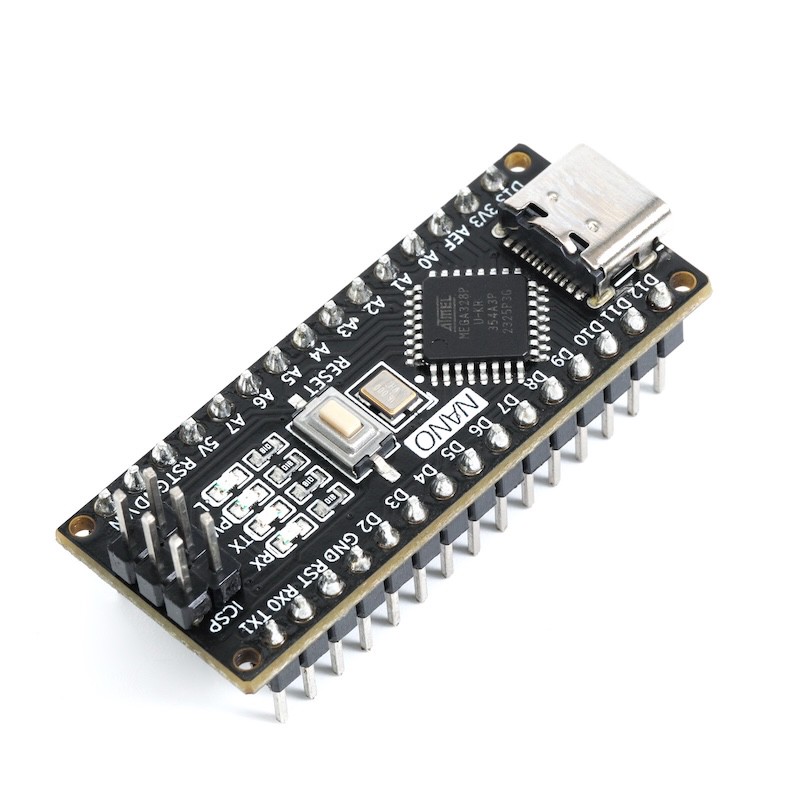

1、介绍
这款Arduino NANO开发板与市面上常见的NANO开发板不同，它保留了官方版同样的供电设计，未做任何性能上的阉割，采用和官方版本同样的布局和供电设计，用有同官方版一样的品质和稳定性，但价格和常见的阉割版保持一致，更是官方版的十分之一。Arduino NANO凭借低廉的价格广受创客喜爱，在面包板或专用扩展板的加持下，它拥有和Arduino UNO R3近乎一样的性能和扩展性。
2、技术规格
微控制器 | ATmega328P |
|---|---|
工作电压 | 5V |
输入电压（推荐） | 6-9V（DC直流） |
数字引脚 | 14 个（其中 6 个提供 PWM 输出） |
PWM 数字 I/O 引脚 | 6 （D3， D5， D6， D9， D10， D11） |
模拟输入引脚 | 模拟8个（A0-A7） |
每个 I/O 引脚的直流电流（S） | 20毫安（mA） |
5V直流电源输出（G|V） | 2000毫安（mA） |
Flash Memory | 32 KB （ATmega328），其中 0.5 KB 由引导加载程序使用 |
SRAM | 2 KB （ATmega328P-PU） |
EEPROM | 1 KB （ATmega328P-PU） |
时钟频率 | 16 MHz |
板载LED | D13 |
3、特征
1、体积小巧，价格实惠
2、官方同款供电设计，G|V能够提供最大5V1A/3.3V100mA的输出能力
3、对比常规Arduino UNO，多出2个模拟引脚（A6,A7）
4、Type-C通信接口，无需区分正反，使用更方便
5、方便搭配面包板或扩展板实现低成本项目搭建

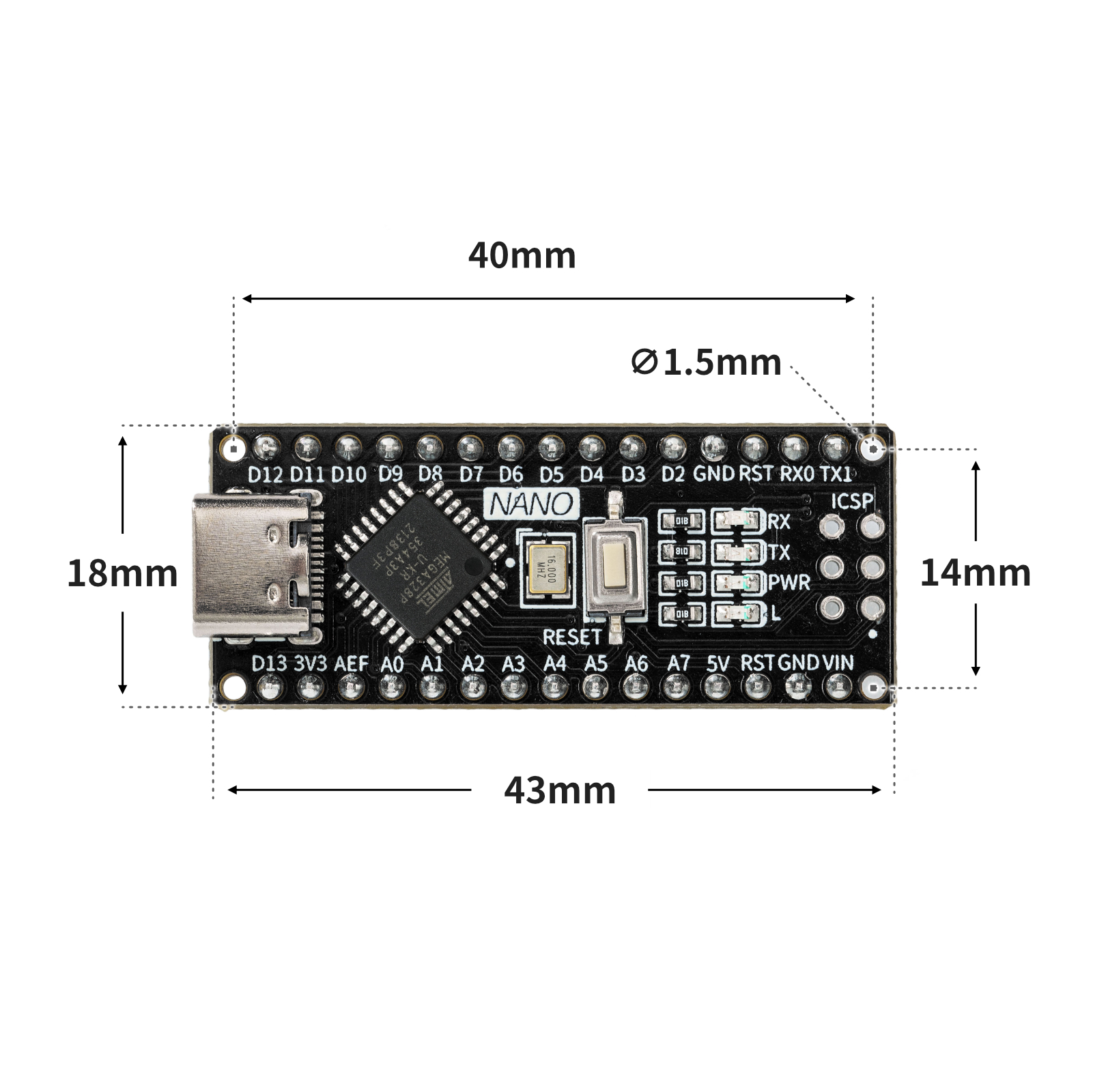

4、电路板尺寸

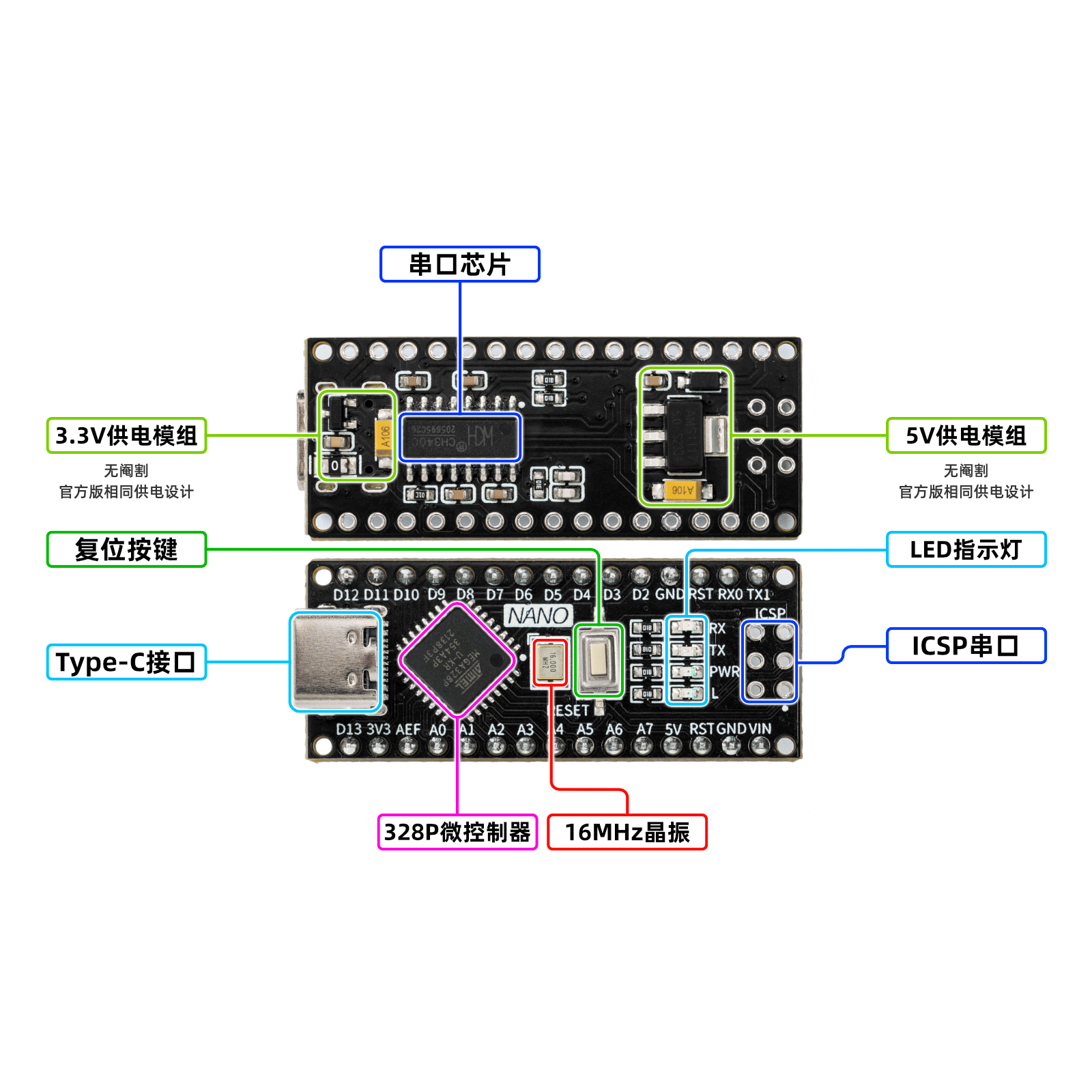

5、开发板解析
复位键
按下复位键，重新运行程序。USB串口芯片
该芯片负责将USB接收到的数据转换为串口数据给主控芯片。3.3V/5V供电模组
供电模组负责主板的供电服务，外部接入的6-12V电源稳压至 5V/2A/10W输出，可驱动多组舵机，玩具马达、微型滑台等设备。USB接口
负责数据下载和USB供电。ATMEGA328P主控芯片
ATMEGA328P主控芯片是开发板的大脑，负责程序存储、执行、运算处理、信号输入输出等功能。ICSP串行数据接口
为开发板写入初始化程序或使用编译器下载程序时连接此接口。晶振
为ATMEGA328P主控芯片提供时钟信号。LED指示灯
板载4个LED指示灯，(ON)为电源指示灯，通电既亮，(RX)(TX)为串口信号指示灯，当有串口信号通信时LED灯闪烁，(L)为D13管脚灯，当D13信号为High时，该灯点亮。
