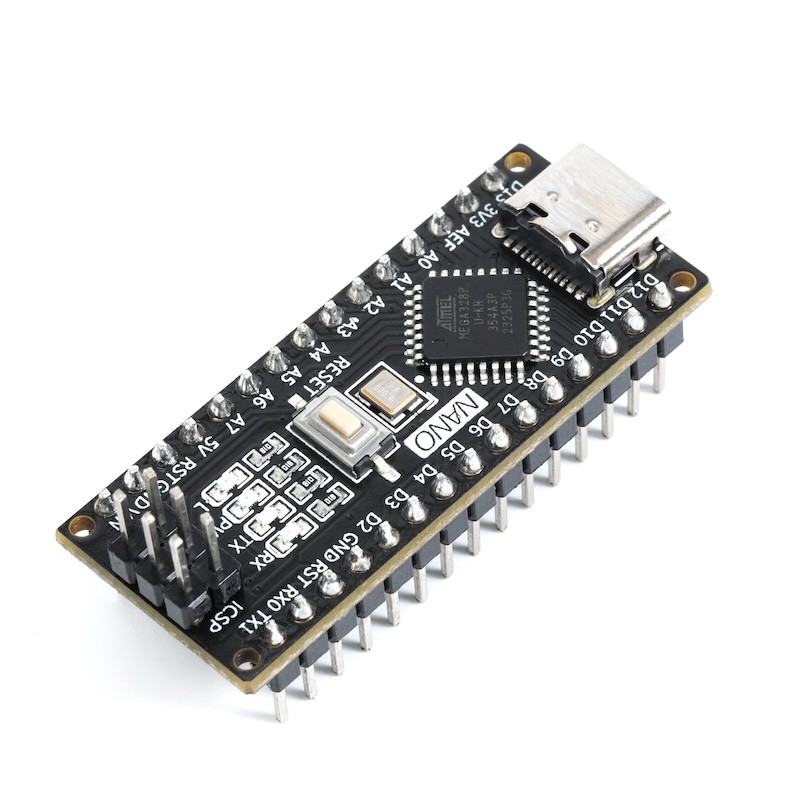

1、介紹
這款Arduino NANO開發板與市面上常見的NANO開發板不同，它保留了官方版同样的供电设计，未做任何性能上的阉割，採用和官方版本同样的布局和供电设计，用有同官方版一样的品質和穩定性，但價格和常見的阉割版保持一致，更是官方版的十分之一。Arduino NANO憑借低廉的價格廣受創客喜愛，在麵包板或專用擴展板的加持下，它擁有和Arduino UNO R3近乎一樣的性價比和擴展性。
2、技術規格
微控制器 | ATmega328P |
|---|---|
工作電壓 | 5V |
輸入電壓（推薦） | 6-9V（DC直流） |
數字引腳 | 14 個（其中 6 個提供 PWM 輸出） |
PWM 數字 I/O 引腳 | 6 （D3， D5， D6， D9， D10， D11） |
模擬輸入引腳 | 模擬8個（A0-A7） |
每個 I/O 引頸的直流電流（S） | 20毫安（mA） |
5V直流電源輸出（G|V） | 2000毫安（mA） |
Flash Memory | 32 KB （ATmega328），其中 0.5 KB 由引導加載程序使用 |
SRAM | 2 KB （ATmega328P-PU） |
EEPROM | 1 KB （ATmega328P-PU） |
時鐘頻率 | 16 MHz |
板載LED | D13 |
3、特徵
1、體積小巧，價格實惠
2、官方同款供電設計，G|V能夠提供最大5V1A/3.3V100mA的輸出能力
3、對比常規Arduino UNO，多出2個模擬引腳（A6,A7）
4、Type-C通訊接口，無需區分正反，使用更方便

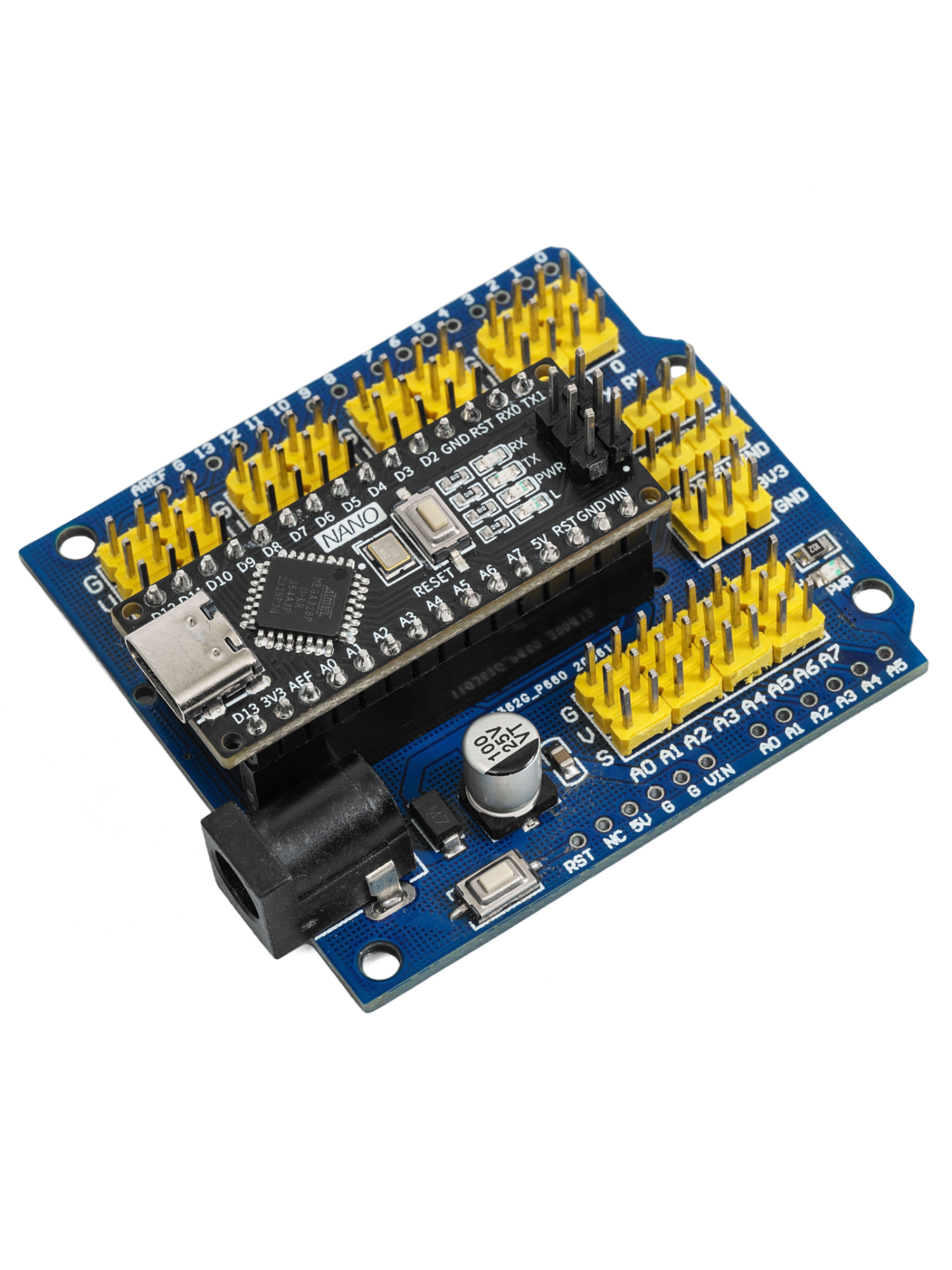

5、方便搭配麵包板或擴展板實現低成本項目搭建

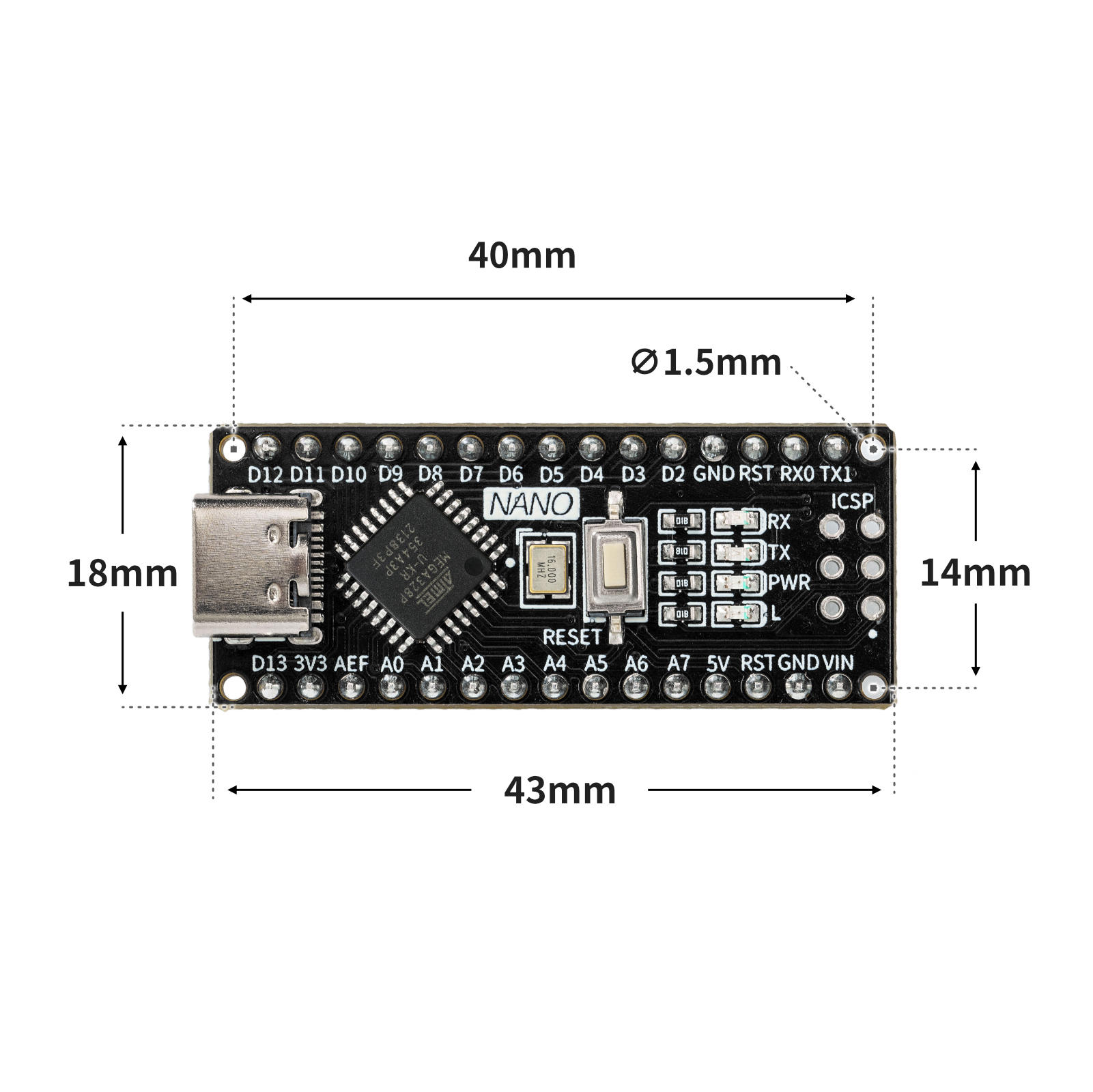

4、電路板尺寸

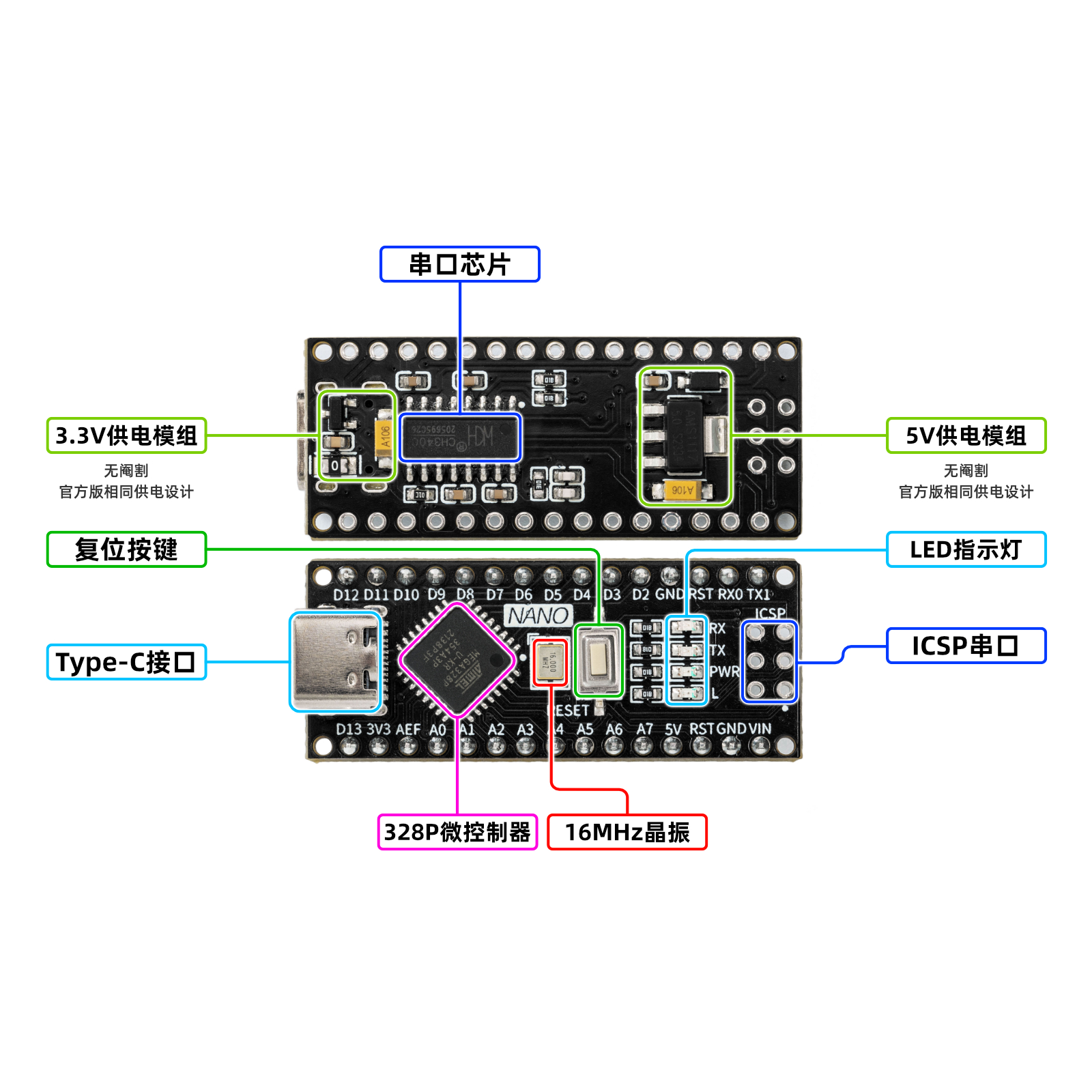

5、開發板解析
復位鍵
按下重置按鈕，重新執行程序。USB串口芯片
該芯片負責將USB接收到的資料轉換為串行資料給主控芯片。3.3V/5V供電模組
供電模組負責主板的供電服務，外部接入的6-12V電源穩壓至 5V/2A/10W輸出，可驅動多組舵機，玩具馬達、微型滑台等設備。USB接口
負責數據下載及USB供電。ATMEGA328P主控晶片
ATMEGA328P主控晶片是開發板的大腦，負責程式儲存、執行、運算處理、信號輸入輸出等功能。ICSP串行數據接口
為開發板寫入初始化程序或使用編譯器下載程序時連接此介面。晶振
為ATMEGA328P主控晶片提供時鐘信號。LED指示燈
板載4個LED指示燈，(ON)為電源指示燈，通電即亮，(RX)(TX)為串口信號指示燈，當有串口信號通訊時LED燈閃爍，(L)為D13腳位燈，當D13信號為High時，該燈點亮。
