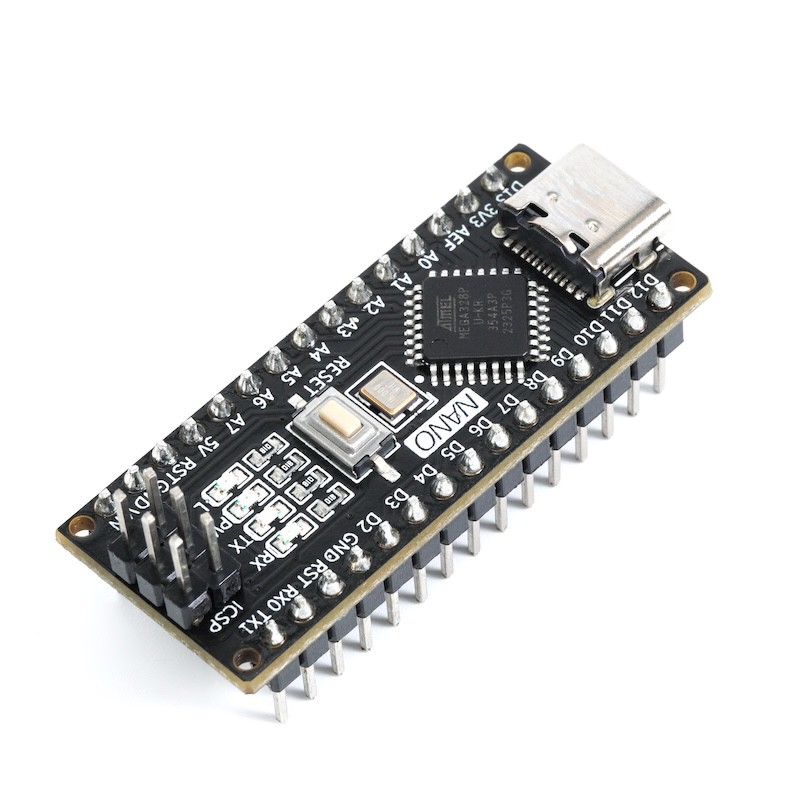

1、소개
이Arduino NANO 개발판은 시장에서 일반적으로 사용되는 NANO 개발판과 다릅니다. 그것은 공식 버전과 동일한 전원 설계를 유지하고 있으며, 성능에서 어떠한 절단도 하지 않았습니다. 공식 버전과 동일한 레이아웃과 전원 설계를 사용하며, 공식 버전과 동일한 품질과 안정성을 가지고 있습니다. 그러나 가격은 일반적으로 절단된 버전과 일치하며, 공식 버전의 열分之一입니다.Arduino NANO는 저렴한 가격으로 창의적인 사람들 사이에서 널리 사랑받고 있습니다. 면낭이나 특별한 확장판을 사용하면 Arduino UNO R3과 거의 같은 성능과 확장성을 가지고 있습니다.
2、기술 스펙ifik에션
マイ크로컨트롤러 | ATmega328P |
|---|---|
작업전압 | 5V |
추천 입력 전압 | 6-9V(DC 직류전압) |
디지털 핀 | 14 개(중에서 6개가 PWM 출력을 제공합니다) |
PWM 디지털 I/O 핀 | 6 （D3， D5， D6， D9， D10， D11） |
모의 입력 핀 | 모의8개（A0-A7） |
각 I/O 핀의 직류전류（S） | 20마이크로아너(mA) |
5V 전류 공급(G|V) | 2000마이크로아너(mA) |
플래시 메모리 | 32 KB （ATmega328），한국어로는 0.5 KB가 프로그램 라이브러리로 사용됩니다. |
SRAM | 2 KB （ATmega328P-PU） |
EEPROM | 1 KB （ATmega328P-PU） |
시계 주파수 | 16 MHz |
보드 LED | D13 |
3、특징
1、소형, 저가
2、공식 모델과 동일한 전원 설계, G|V는 최대 5V1A/3.3V100mA의 출력 능력을 제공할 수 있습니다
3、对比常规Arduino UNO，다른 2개의 아날로그 핀(A6,A7)를 추가
4、Type-C 통신 인터페이스, 정반을 구분하지 않아 사용이 더 편리합니다

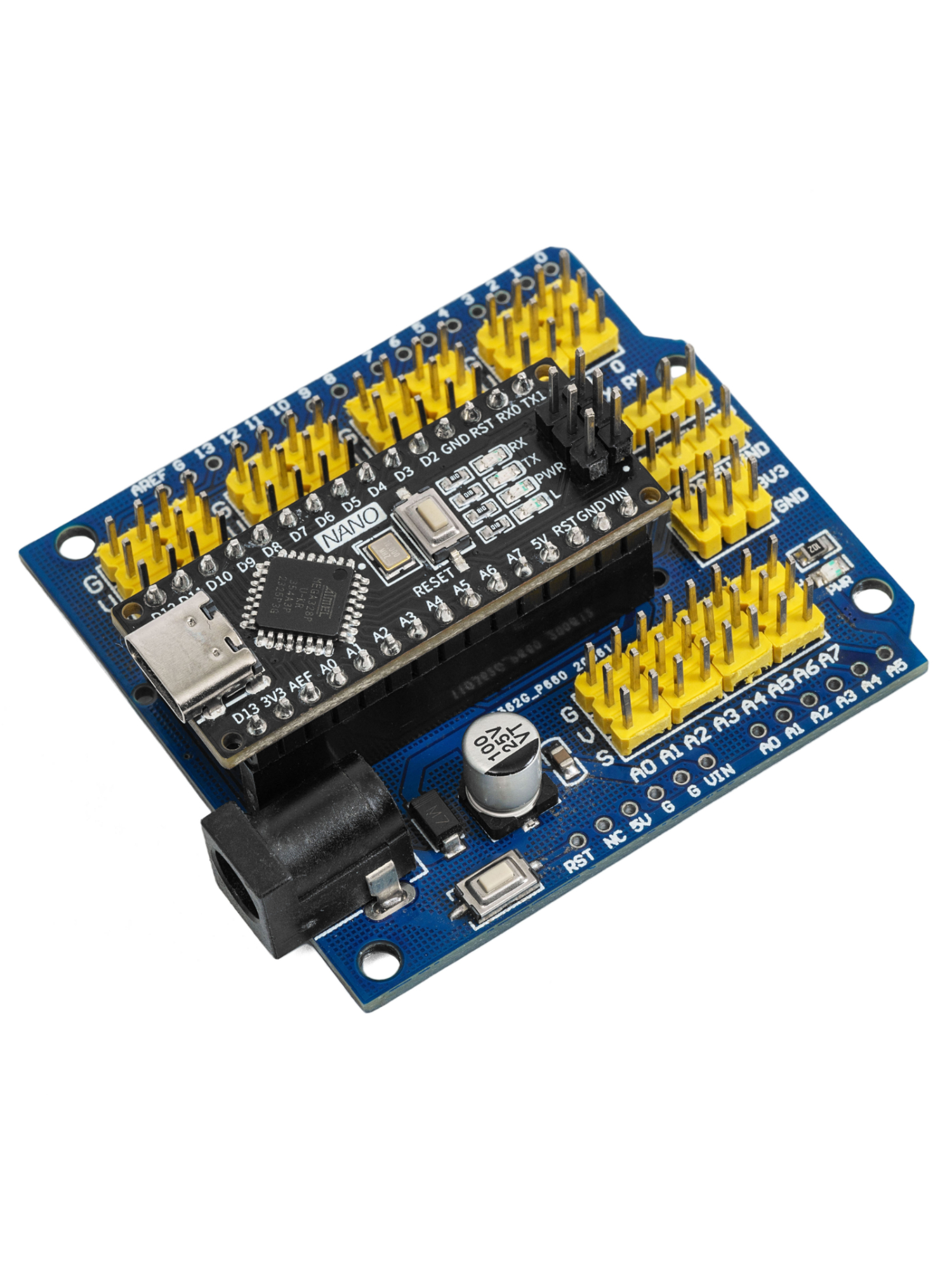

5、보드 백과 확장 보드와 함께 저비용 프로젝트 구축이 용이

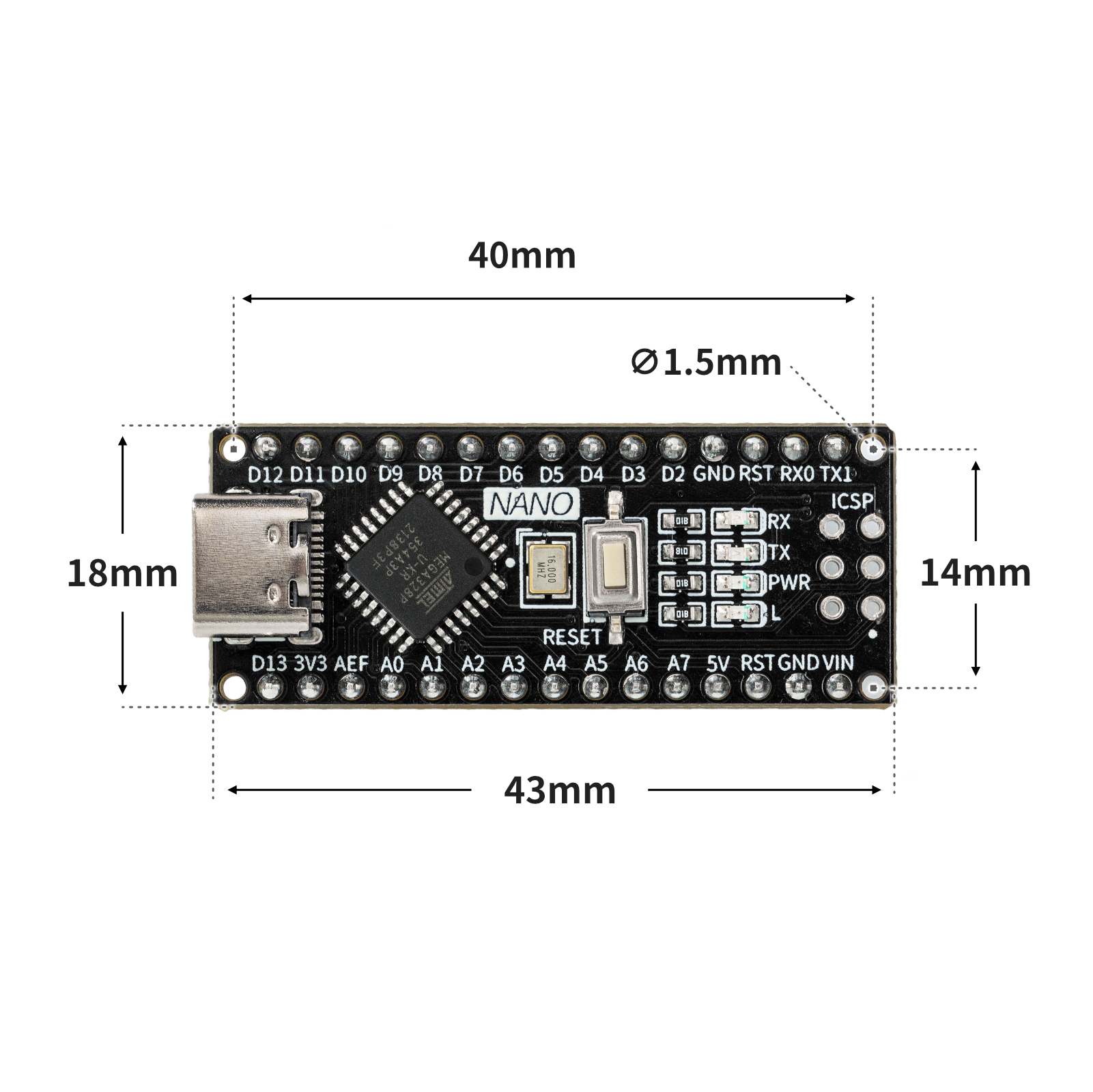

4、회로판 크기

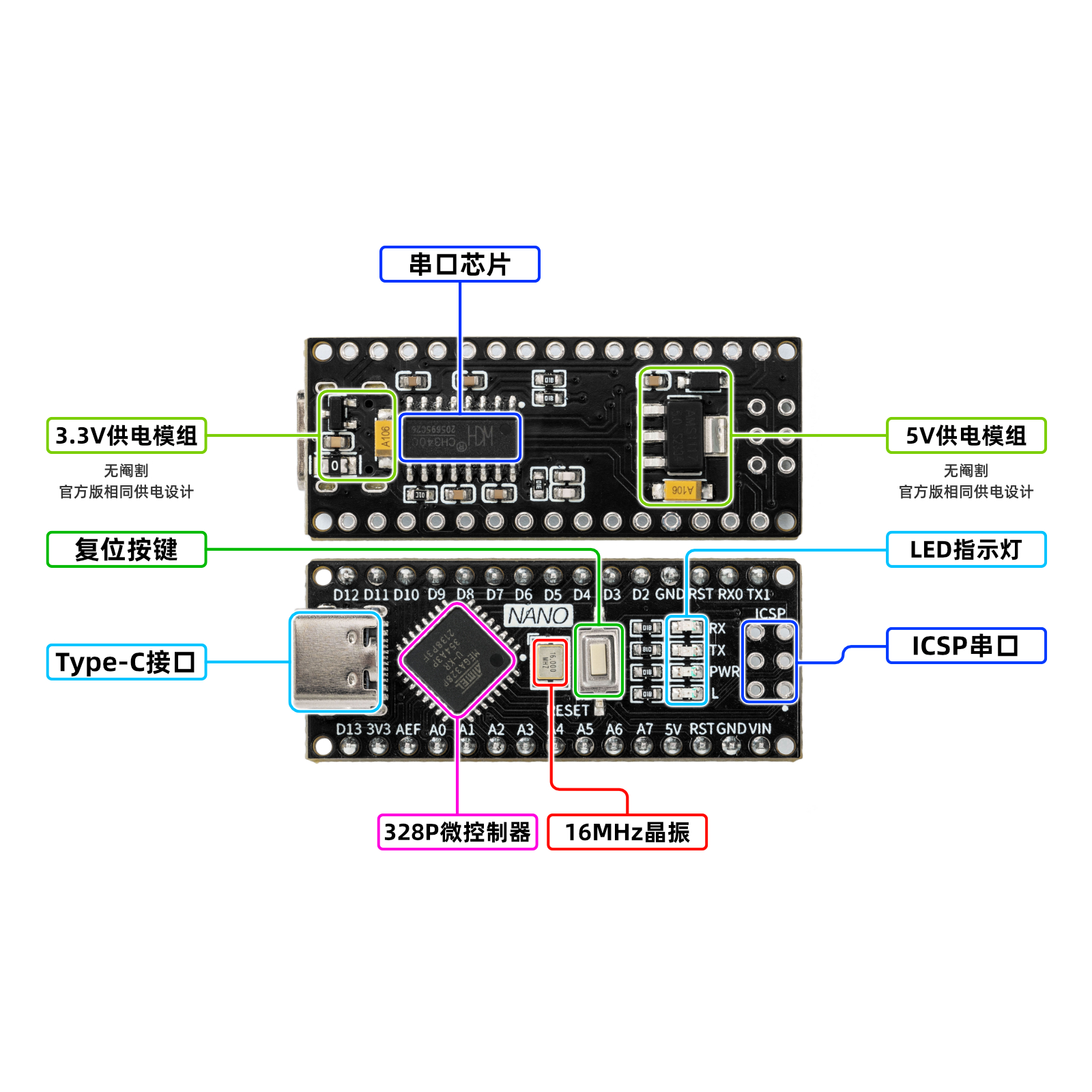

5、개발 보드 해석
재시작 키
复位 버튼을 누르고 프로그램을 다시 실행하세요。USB 시리얼 칩
이 칩은 USB에서 수신된 데이터를 시리얼 데이터로 변환하여 메인 칩에 제공하는 역할을 합니다。3.3V/5V 전원 모듈
전원 모듈은 메인보드의 전원 공급을 책임지며, 외부에서 접속된 6-12V 전원을 5V/2A/10W 출력으로 안정화하여 여러 그룹의 서보 모터, 장난감 모터, 미니 슬라이드 등의 장치를 운전할 수 있습니다。USB 인터페이스
데이터 다운로드 및 USB 전원 공급을 책임지습니다。ATMEGA328P 메인 칩
ATMEGA328P 주컴 칩은 개발 보드의 뇌자라고, 프로그램 저장, 실행, 계산 처리, 신호 입력 출력 기능 등을 담당합니다.ICSP 시리얼 데이터 인터페이스
개발 보드에 초기화 프로그램을 쓰거나 컴파일러를 사용하여 프로그램을 다운로드할 때 이 인터페이스를 연결하세요。지진
ATMEGA328P 메인 컨트롤러 칩에 시계 신호를 제공합니다。LED 가이드 랜프
보드에 4개의 LED 신호등이 장착되어 있으며, (ON)은 전원 신호등이며, 전원을 공급하면 바로 밝아집니다. (RX)(TX)는 시리얼 신호 신호등으로, 시리얼 신호가 통신할 때 LED 불이 반짝입니다. (L)는 D13핀 불로, D13 신호가 High일 때, 이 불이 켜집니다.
