1、介紹

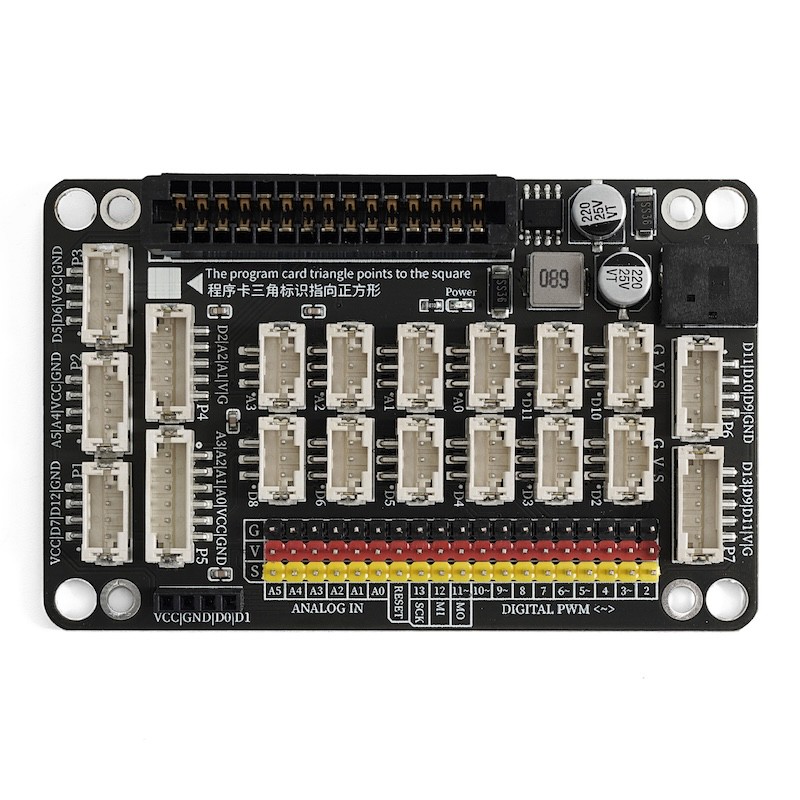

EX-U+AL2(擴展板)是根據開發板U+ PROGRAM CARD設計的配套擴展板，把開發板的引腳引出來集成在一塊PCB電路板上。電路板上設有排釘接口的同時也保留有PH2.0接口。2種介面，滿足使用者的不同接線需求。可以让使用者靈活地增加和減少外接擴展模組。适配器供電接口:DC005/5.5-2.1MM。供電接口輸入電壓範圍:6-12V。板載電源模組輸出功率:5V/2A。I/0介面:2.54針式介面、2.54針式母口尺寸:65 mm*45 mm*19 mm。
2、特徵
1、設有數字IO口排釘（引腳號從D2-D13）和模擬IO（引腳號從A0-A5）口排釘。（可以滿足使用杜邦線接插擴展模塊的需求）
3、電源接口有1個為适配器供電接口。
3、擴展板解析
數字IO口排釘（D2-D13）和數字IO口PH2.0 3P插座（D2-D11）
可以指定這些IO口為數字輸出即輸出高電平或者低電平。D3管腳可以當硬體中斷管腳使用。D3,D10,D11腳位可以輸出模擬信號。
模擬IO口排釘（A0-A5）和模擬IO口PH2.0 3P插座（A0-A3）
可以指定這些I/O口模擬輸入和模擬輸入。模擬輸入返回的值為（0-1023）。模擬輸出的值為（0-255）。
適配器供電接口
DC005/5.5-2.1MM。供電接口輸入電壓範圍:6-12V。
P1座子
該座子電路設計為VCC/D7/D12/GND方便與一些用PH2.0 4P接口的配套模塊对接。（適配模塊：HS-SR04L超聲波傳感器)
P2座子
該插座電路設計為A5/A4/VCC/GND方便與一些用PH2.0 4P接口的配套模塊對接。（適配模塊：HS-S63-LTCS342顏色感應器、HS-F14LTM1650 四位LED數位管模組、HS-F15LTM637四位時鐘數位管模組、HS-F19LOLED顯示屏、HS-F21LLCD1602顯示屏、）
P3座子
該插座電路設計為D5/D6/VCC/GND方便與一些用PH2.0 4P接口的配套模塊對接。語音識別控制模組、HS-F04L電機驅動模組、HS-F20L電機模塊、HS-F10L電機驅動模組、HS-S49PLMP3語音播報模塊、HS-F23-L1位數碼管、HS-S60-L藍牙模塊)
P4座子
該座子電路設計為D2/A2/A1/VCC/GND方便與一些用PH2.0 5P接口的配套模組對接。雙軸搖桿模組、HS-S32L旋轉編碼器)
P5座子
P6座子
該插座電路設計為D11/D10/D9/GND方便與一些用PH2.0 4P接口的配套模塊對接。（適配模塊：HS-F05L交通信號燈模組、HS-F01LRGB LED 模組)
P7座子
該插座電路設計為D13/D9/D11/V/G方便與一些用PH2.0 5P接口的配套模塊對接。（例如HS-F13L8x8點陣顯示屏模組、HS-F24-L1位數碼管)
