1、소개

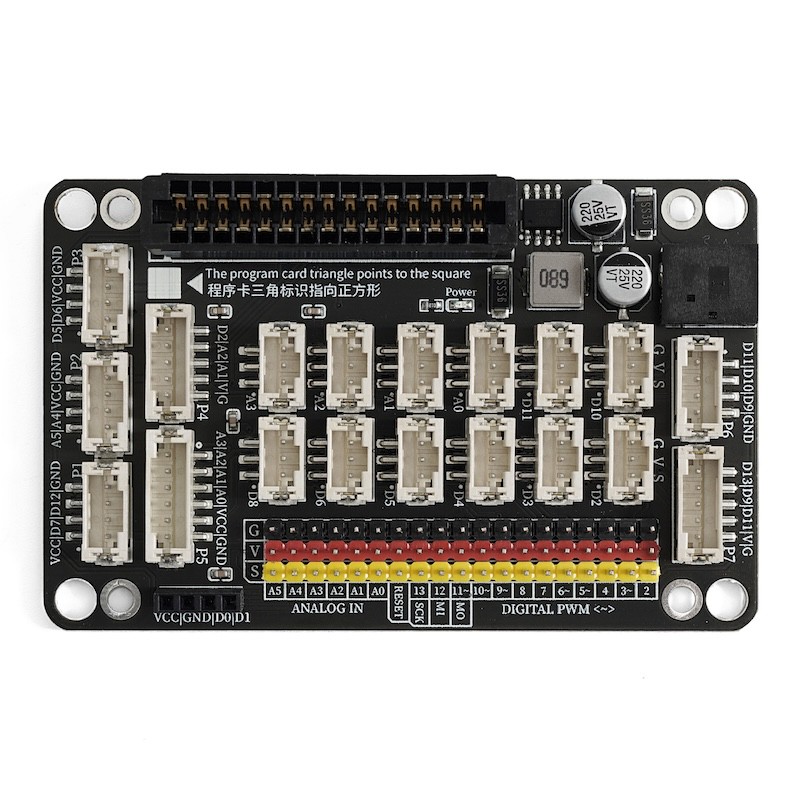

EX-U+AL2(확장보드)는 개발보드 U+ PROGRAM CARD에 따라 설계된 부속 확장보드로, 개발보드의 파이프를 빼내 PCB 전기 회로板上 통합합니다。회로板上에는 배선 인터페이스가 있으면서 동시에 PH2.0 인터페이스를 유지하고 있습니다。2개의 인터페이스, 사용자의 다양한 연결 요구를 충족합니다.사용자가 외부 확장 모듈을 유연하게 추가하고 줄일 수 있습니다.어댑터 전원 인터페이스: DC005/5.5-2.1MM.전원 인터페이스 입력 전압 범위: 6-12V.보드 전원 모듈 출력 전력: 5V/2A.I/0 인터페이스: 2.54 패인터 인터페이스, 2.54 패인터 마우스터 사이즈: 65 mm*45 mm*19 mm。
2、특징
1、설정된 디지털 IO 포트 핀(핀 번호 D2-D13)과 아날로그 IO 포트 핀(핀 번호 A0-A5)이 있습니다. (도빈 라인을 사용하여 확장 모듈을 연결할 수 있습니다)
2、设有数字IO口PH2.0 3P座子（引脚号从D2-D11）和模拟IO口PH2.0 3P座子（引脚号从A0-A5）同时还有4个PH2.0 4P座子,2个PH2.0 5P座子,1个PH2.0 6P座子。
3、전원 인터페이스에 어댑터 전원 인터페이스가 1개 있습니다。
3、확장판 해석
디지털 IO 공통 단자(D2-D13)과 디지털 IO 공통 PH2.0 3P 소자(D2-D11)
이 IO 핀을 디지털 출력으로 설정할 수 있습니다. 즉, 높은 전압이나 낮은 전압을 출력합니다.D3핀은 하드웨어 인터럽트 핀으로 사용할 수 있습니다.D3,D10,D11핀은 아날로그 신호를 출력할 수 있습니다.
모의 IO 포트 배선(A0-A5)과 모의 IO 포트 PH2.0 3P 소자(A0-A3)
이 IO 포트를 모의 입력으로 설정할 수 있습니다. 모의 입력은 (0-1023)의 값을 반환합니다. 모의 출력은 (0-255)의 값을 가집니다.
어댑터 전원 인터페이스
DC005/5.5-2.1MM. 전원 인터페이스 입력 전압 범위: 6-12V.
P1 접속자
이 장자 회로는 VCC/D7/D12/GND를 사용하여 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성을 쉽게 할 수 있도록 설계되었습니다. (호환 모듈: HS-SR04L)超음파 센서)
P2 패널
이 충자 회로는 A5/A4/VCC/GND로 설계되어 일부 PH2.0 4P 인터페이스를 사용하는 부속 모듈과 연결하기 쉽습니다. (추가 모듈: HS-S63-L)TCS342颜色传感器、HS-F14LTM1650 네자리 LED 디지털管 모듈、HS-F15LTM637 네자리 시간 디지털管 모듈、HS-F19LOLED 디스플레이 패널、HS-F21LLCD1602 디스플레이 패널、）
P3좌자
이 케이스 서브컬렉터 설계는 D5/D6/VCC/GND를 통해 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성을 쉽게 할 수 있도록 합니다。음성인식제어 모듈、HS-F04L모터드라이브 모듈、HS-F20L전기 모듈、HS-F10L모터드라이브 모듈、HS-S49PLMP3 오디오 발신 모듈、HS-F23-L1개의 디지털 디스플레이、HS-S60-L블루투스 모듈)
P4 패드
이 케이스 케이블 회로는 D2/A2/A1/VCC/GND로 설계되어 PH2.0 5P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다.이중 축 조이스틱 모듈、HS-S32L회전 인코더)
P5 팬텀
이 접속자 회로는 A3/A2/A1/A0/V/G를 통해 PH2.0 6P 인터페이스를 사용하는 일부 모듈과의 호환성을 쉽게 할 수 있도록 설계되었습니다。4P 키 모듈)
P6 채널
이 장자 회로는 D11/D10/D9/GND로 설계되어 PH2.0 4P 인터페이스를 사용하는 모듈과의 호환성이 좋습니다. (호환 모듈: HS-F05L)교통 신호 램프 모듈、HS-F01LRGB LED 모듈)
P7 축자
이 자리 전압 회로는 D13/D9/D11/V/G로 설계되어 PH2.0 5P 인터페이스를 사용하는 일부 모듈과 연결하기 편리합니다. (예: HS-F13L)8x8 포인트 매트릭스 디스플레이 모듈、HS-F24-L1개의 디지털 디스플레이)
