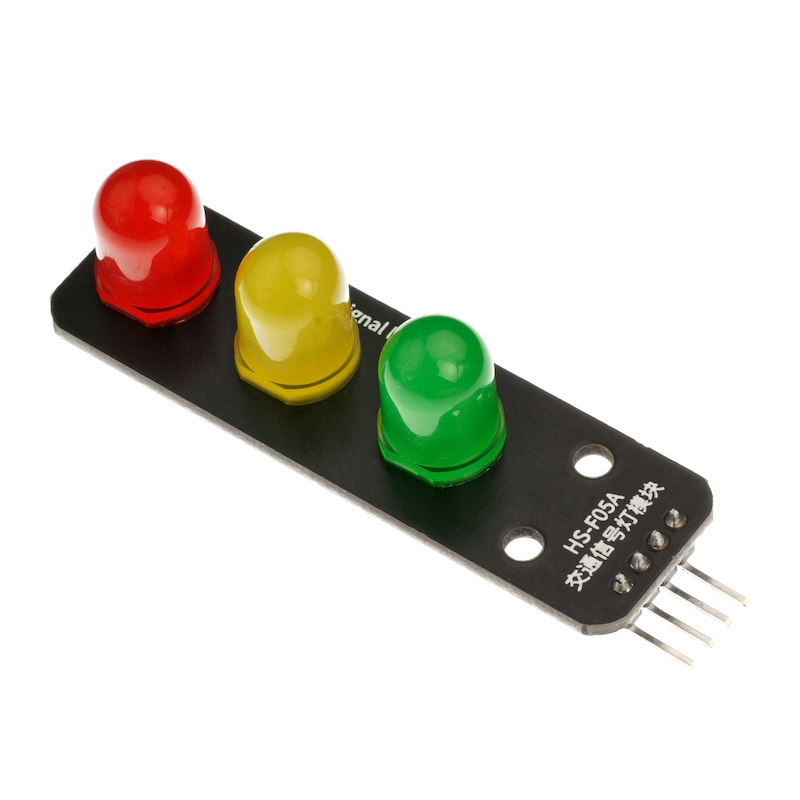

HS-F05A 交通信号灯模块

1、介绍

LED是发光二极管的缩写，由混合化合物制成，即镓（Ga），砷（AS），磷（P）。磷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。发光二极管的反向击穿电压为5v。其正伏安特性曲线太陡，模块上板载了限流电阻，以便在使用时控制流过管道的电流。交通灯就是板载了3个不同颜色的LED灯，通过控制对应的引脚就可以控制灯的亮灭。

2、原理图

交通信号灯模块-HS-F05A 原理图 点击查看

3、模块参数

引脚名称	描述
GND	GND（电源输入）
GR	绿灯引脚
YE	黄灯引脚
RE	红灯引脚

供电电压：3.3V / 5V
连接方式：2.54mm排针
安装方式：双螺丝固定

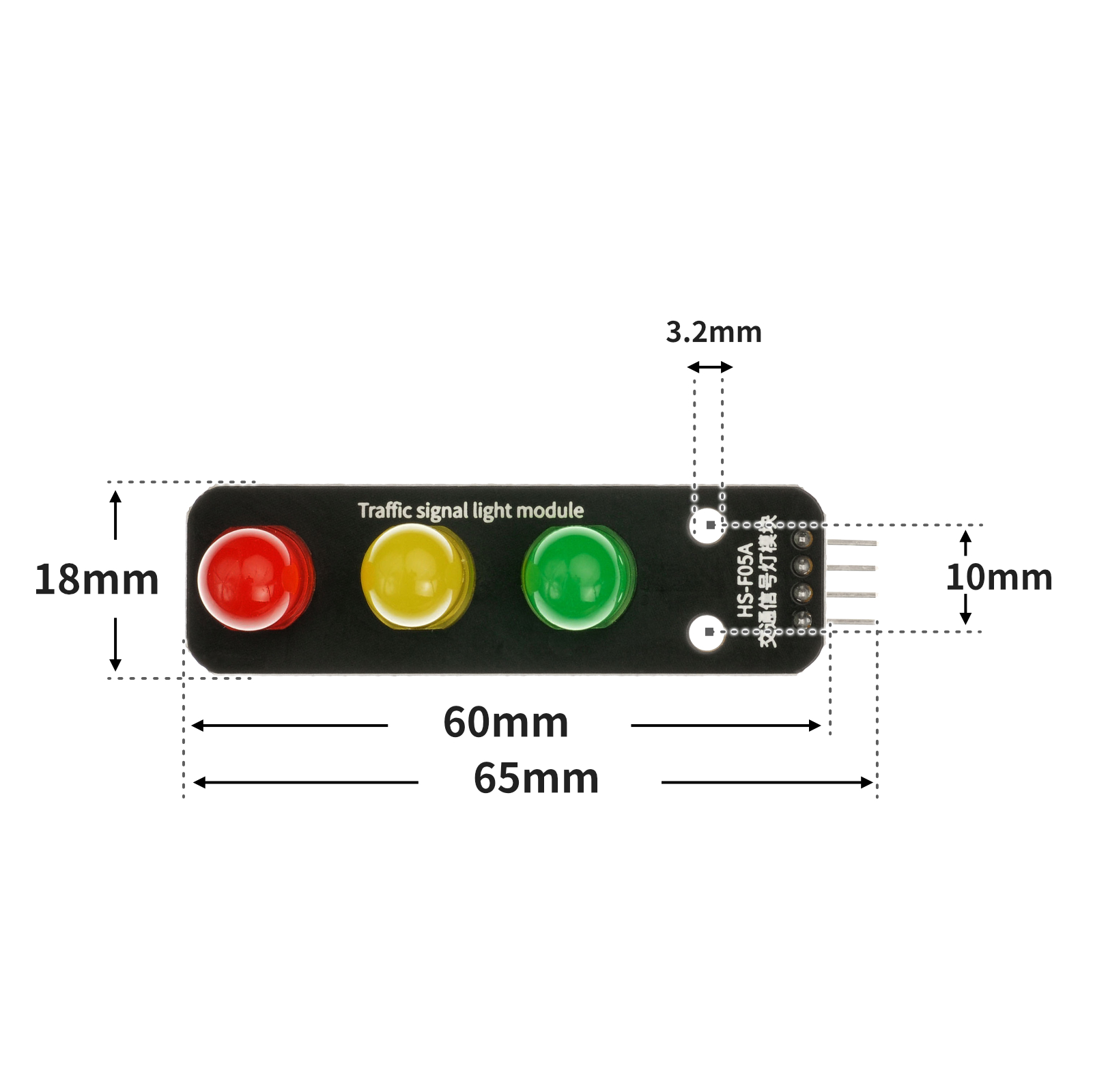

4、电路板尺寸

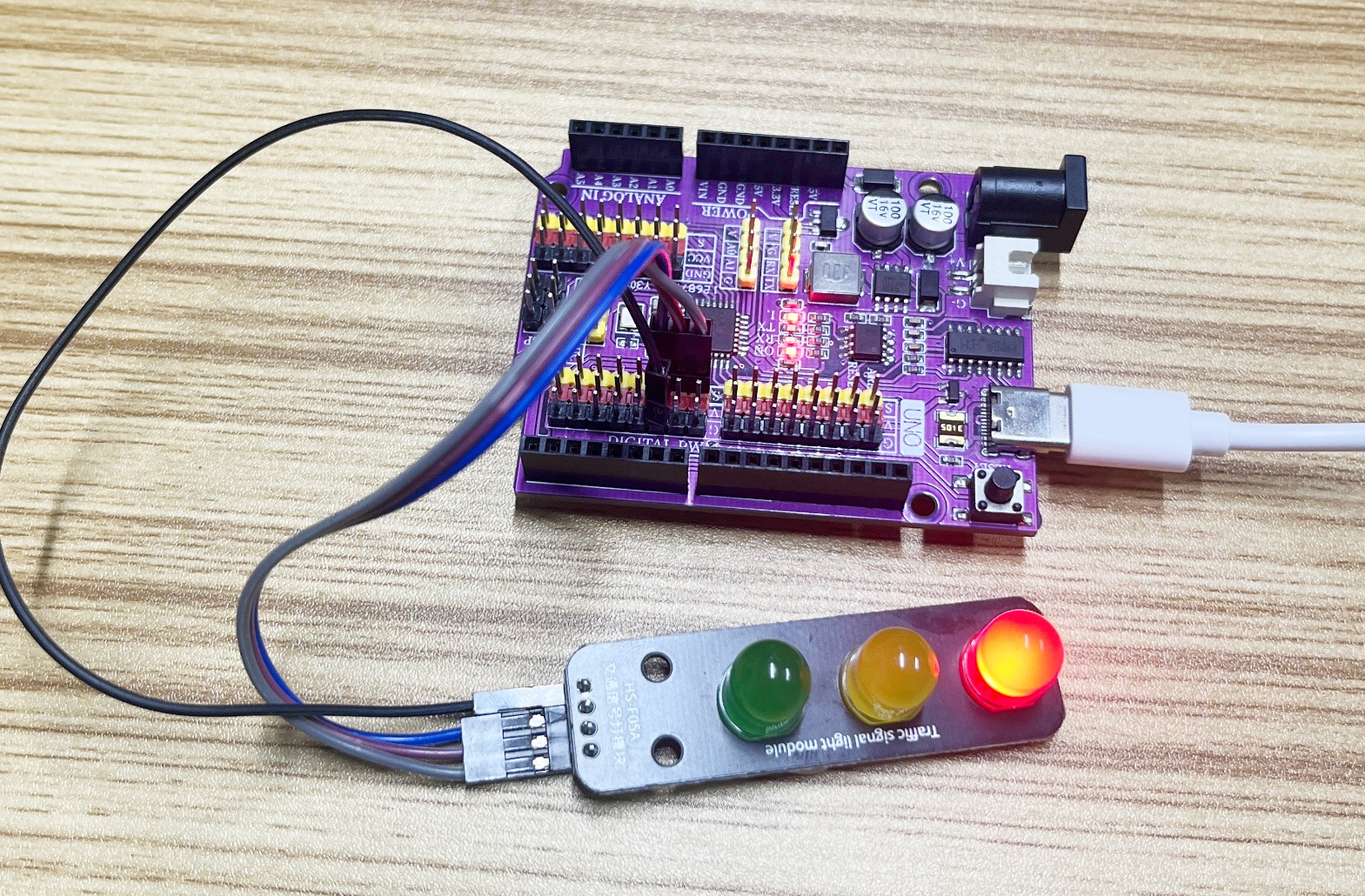

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

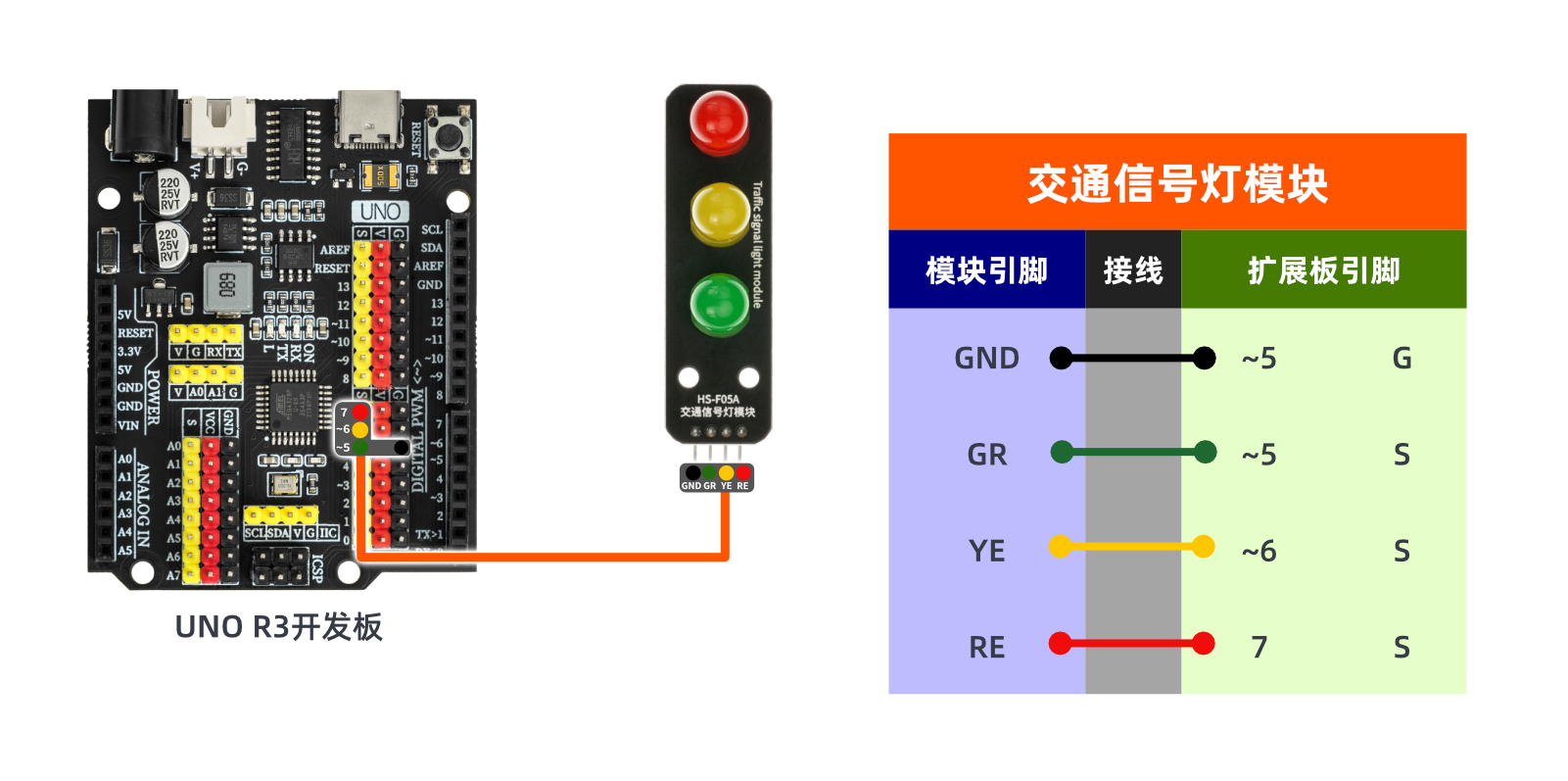

示例程序（UNO开发板）：

void setup(){
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(7, OUTPUT);
  digitalWrite(5,LOW);
  digitalWrite(6,LOW);
  digitalWrite(7,LOW);
}

void loop(){
  digitalWrite(5,HIGH);
  digitalWrite(6,HIGH);
  digitalWrite(7,HIGH);
  delay(1000);
  digitalWrite(5,LOW);
  digitalWrite(6,LOW);
  digitalWrite(7,LOW);
  delay(1000);

}

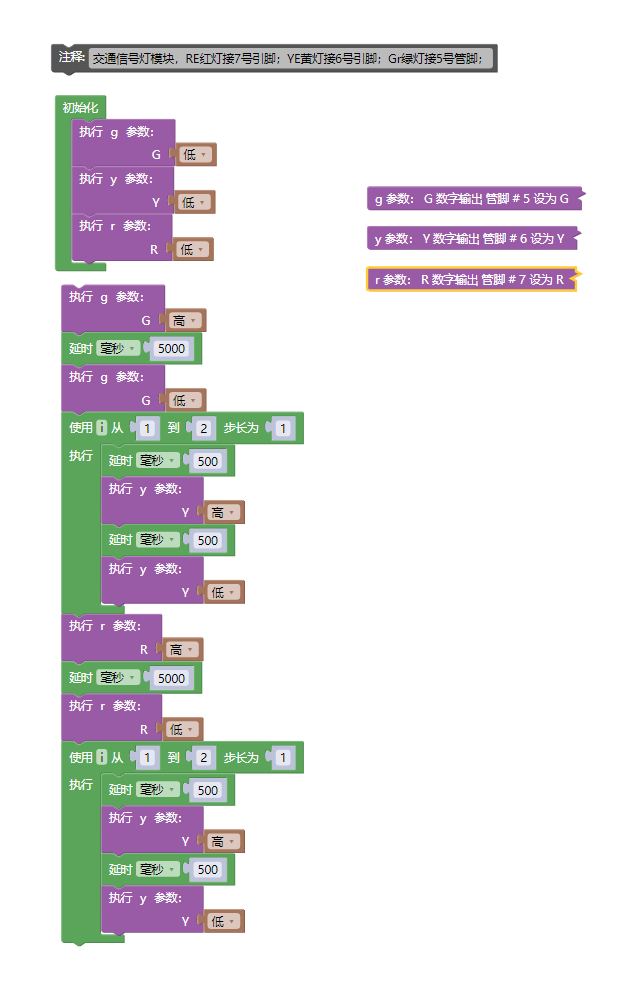

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

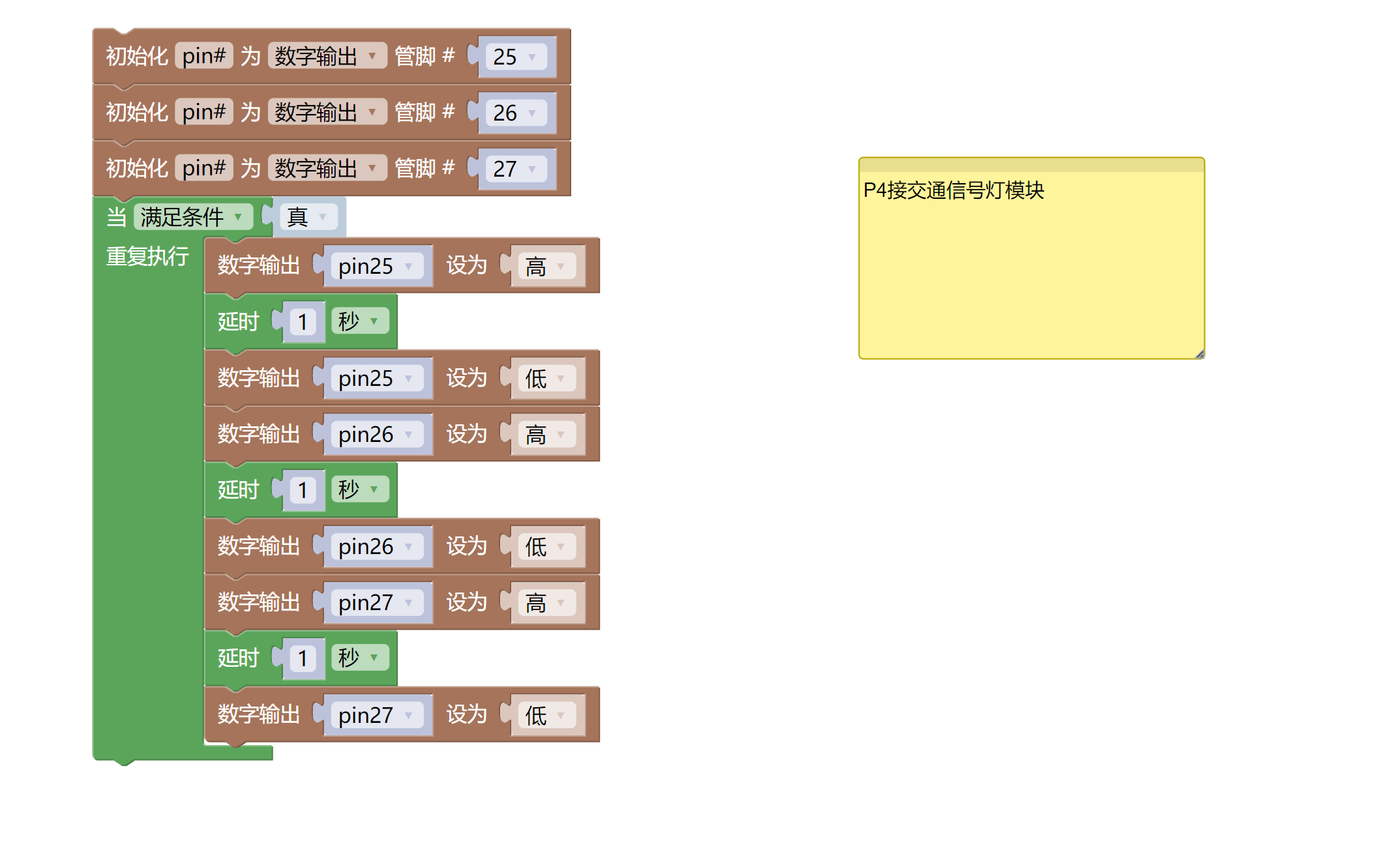

示例程序（ESP32-Python）：

import machine
import time


pin25 = machine.Pin(25, machine.Pin.OUT)
pin26 = machine.Pin(26, machine.Pin.OUT)
pin27 = machine.Pin(27, machine.Pin.OUT)
while True:
    pin25.value(1)
    time.sleep(1)
    pin25.value(0)
    pin26.value(1)
    time.sleep(1)
    pin26.value(0)
    pin27.value(1)
    time.sleep(1)
    pin27.value(0)
