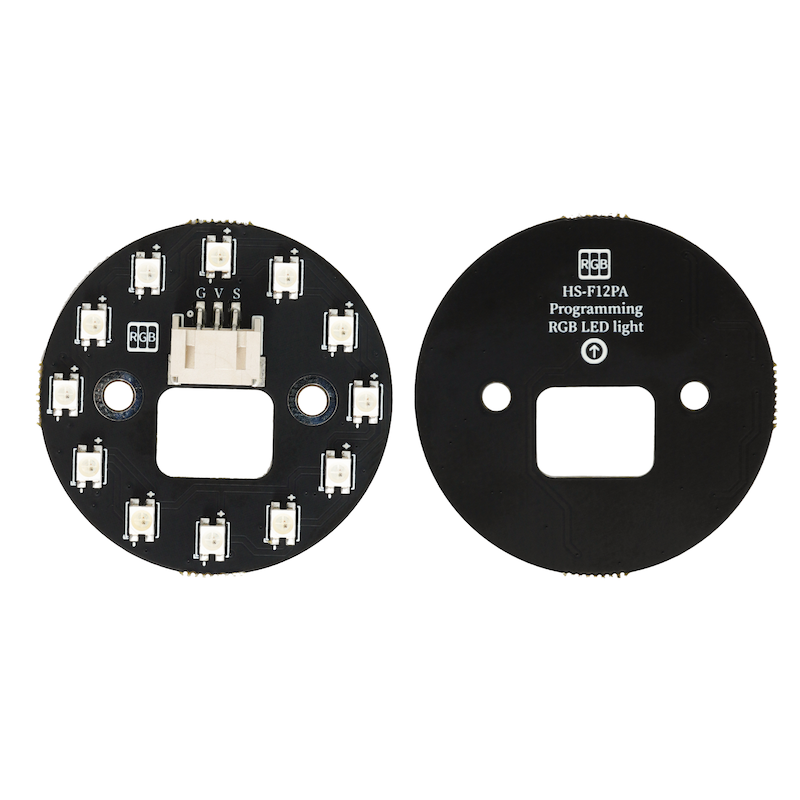

HS-F12PA 美國RGB-LED環形燈

1、介紹

12 位 RGB 灯環採用 12 颗 WS2812RGB 灯珠串聯組成只需要一個 IO 口就可以驅動此模組。WS2812 RGB 灯內部集成了壹個晶片我們只需單 IO 口就可以控制WS2812RGB 灯， D 脚為信號輸出可以串連下壹個燈珠，R 脚為信號輸入控制 RGB 灯珠顏色與串聯數量，V腳為電源正極，G 腳為電源負極。

2、原理圖

編程RGB環形燈-HS-F12PA 原理圖點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入）
V	V (電源正級）
S	為信號輸入控制RGB燈珠顏色與串聯數量

供電電壓：3.3V / 5V
連接方式：3P PH2.0接線端子或者 3P PH2.0接線端子轉杜邦線
安裝方式：雙螺絲固定

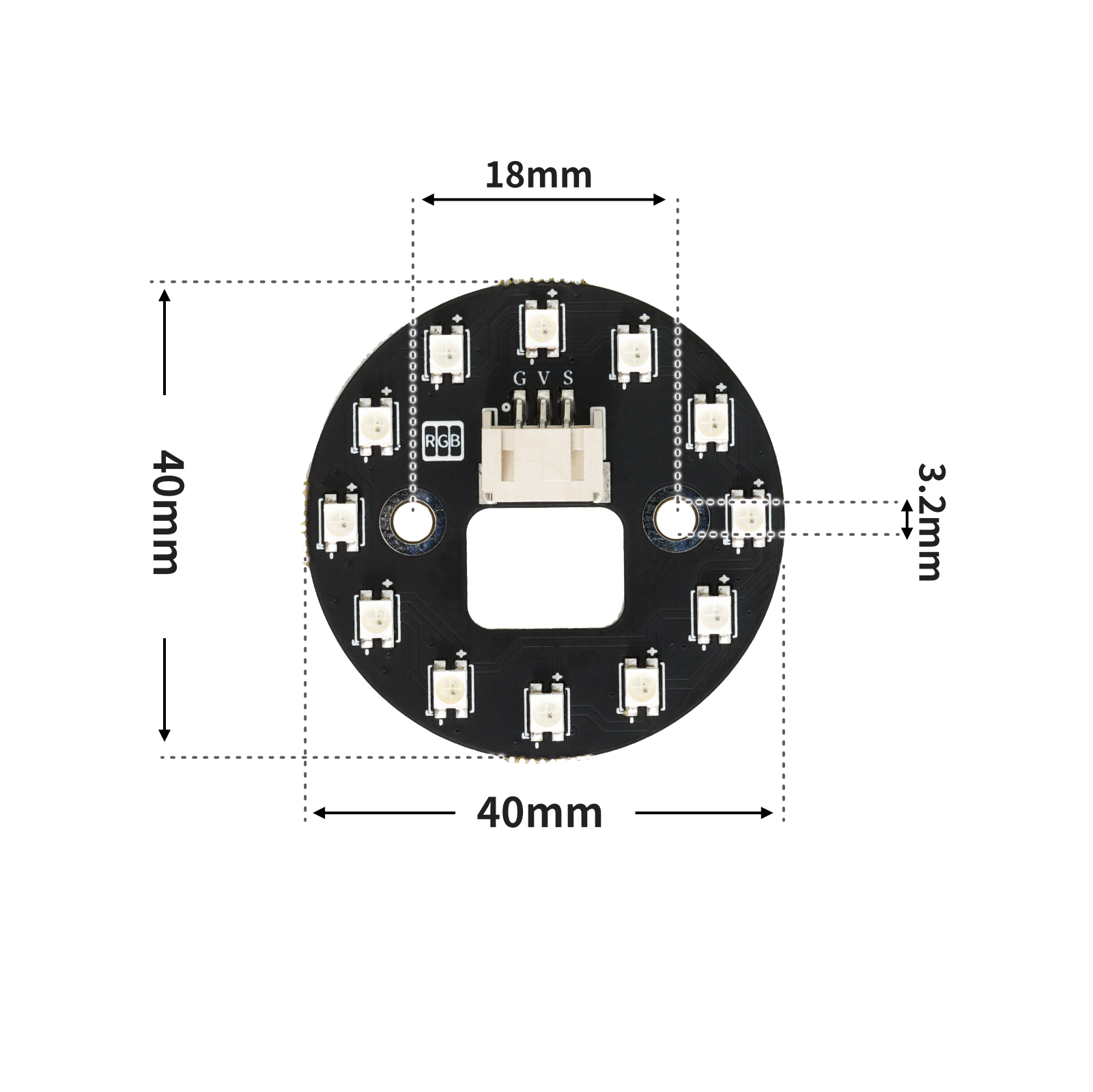

4、電路板尺寸

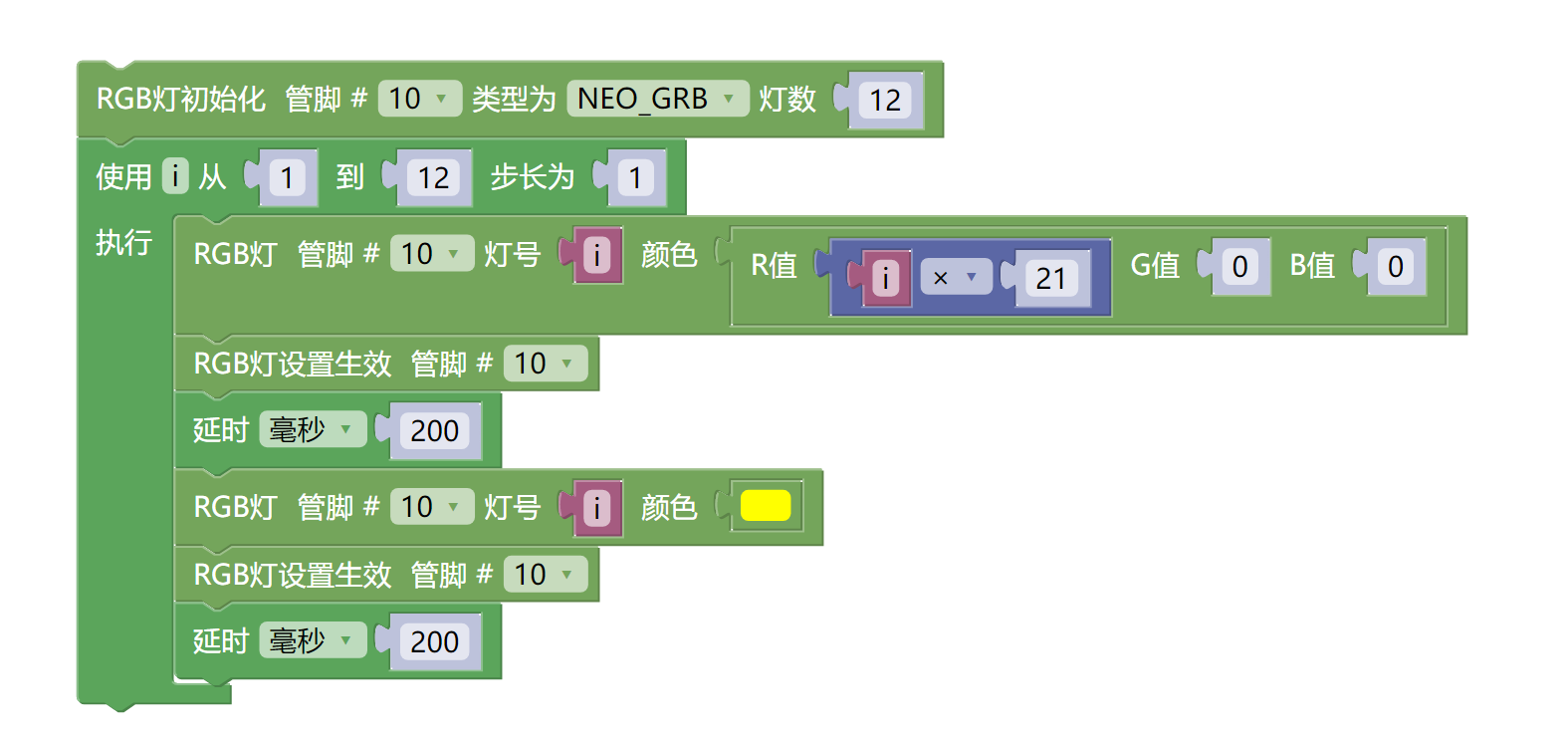

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

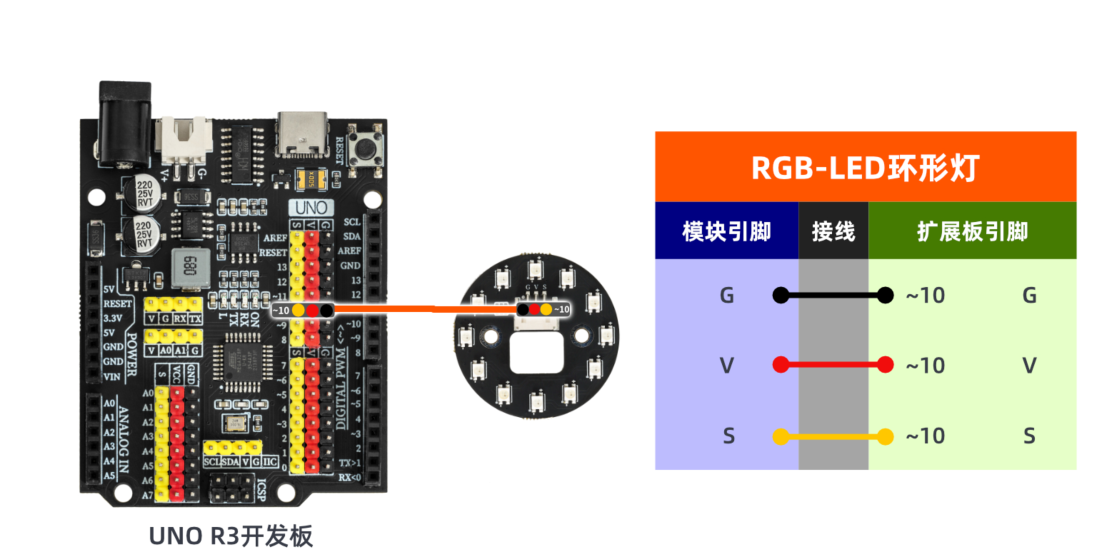

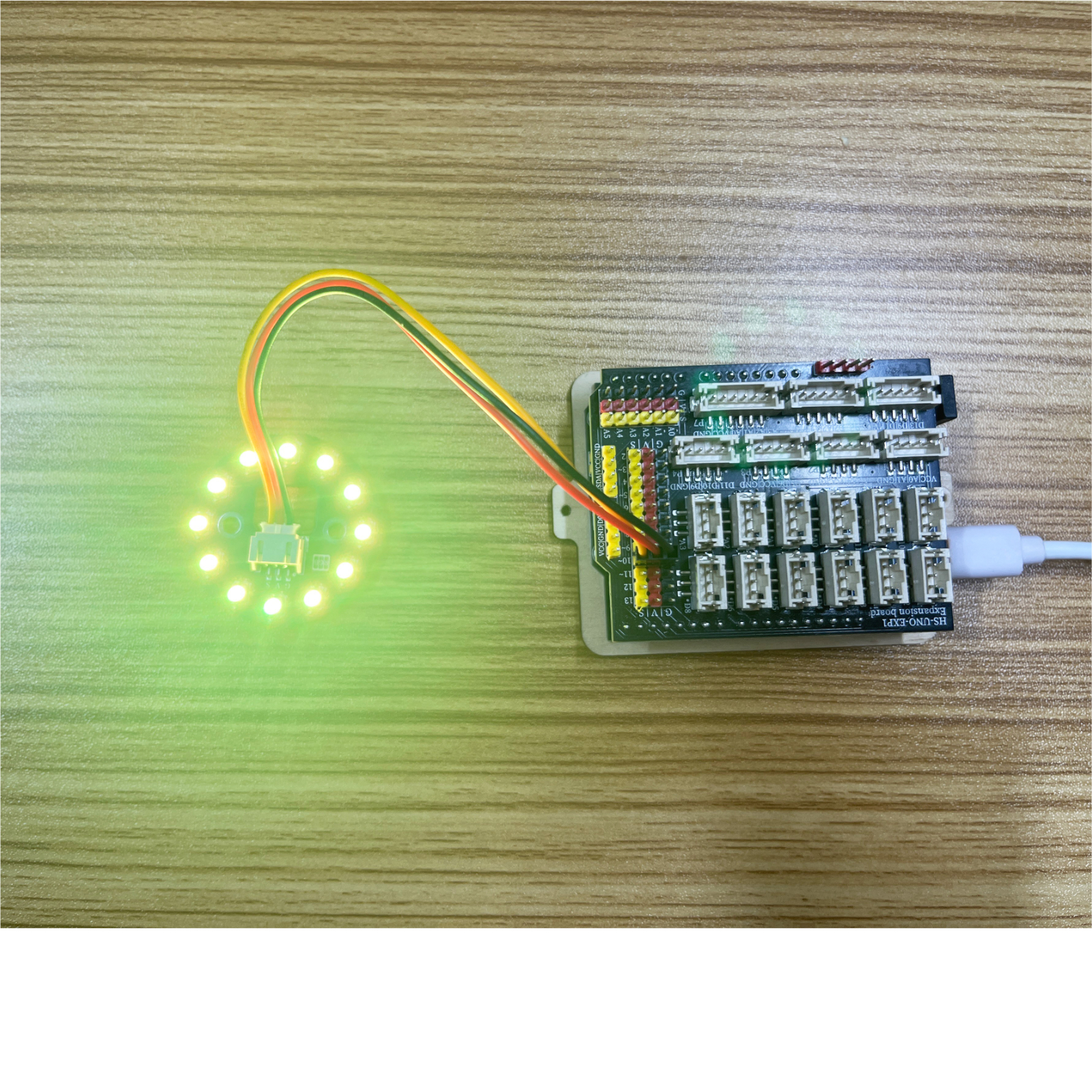

示範程序（UNO開發板）：

#include <Adafruit_NeoPixel.h>

Adafruit_NeoPixel rgb_display_10 = Adafruit_NeoPixel(12,10,NEO_GRB + NEO_KHZ800);

void setup(){
  rgb_display_10.begin();
}

void loop(){
  for (int i = 1; i <= 12; i = i + (1)) {
    rgb_display_10.setPixelColor((i)-1, ((((i * 21) & 0xffffff) << 16) | ((0 & 0xffffff) << 8) | 0));
    rgb_display_10.show();
    delay(200);
    rgb_display_10.setPixelColor((i)-1, (0xffff00));
    rgb_display_10.show();
    delay(200);
  }

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

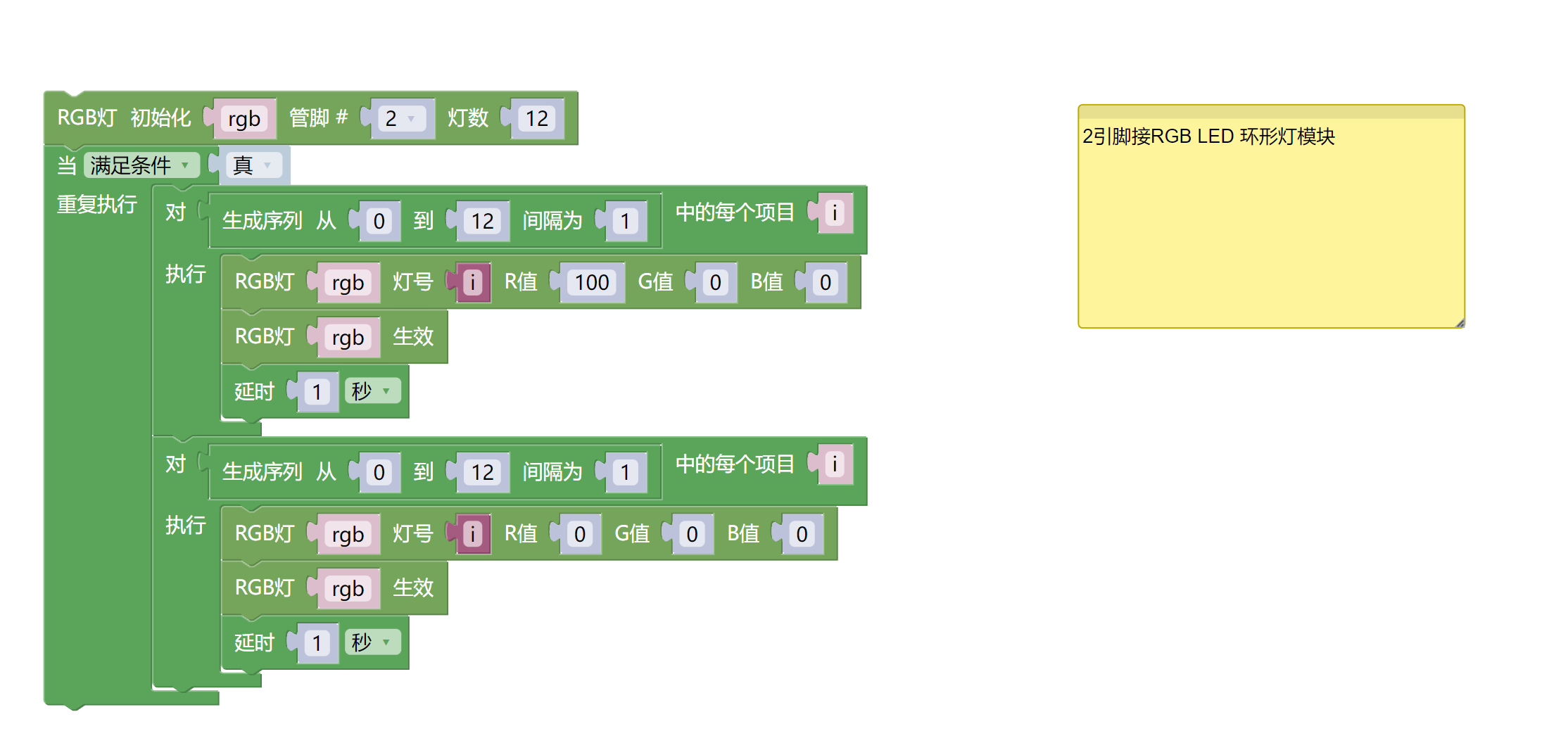

示例程式（ESP32-Python）：

import machine
import neopixel
import time


rgb = neopixel.NeoPixel(machine.Pin(2), 12)
while True:
    for i in range(0, 12, 1):
        rgb[i] = (100, 0, 0)
        rgb.write()
        time.sleep(1)
    for i in range(0, 12, 1):
        rgb[i] = (0, 0, 0)
        rgb.write()
        time.sleep(1)
