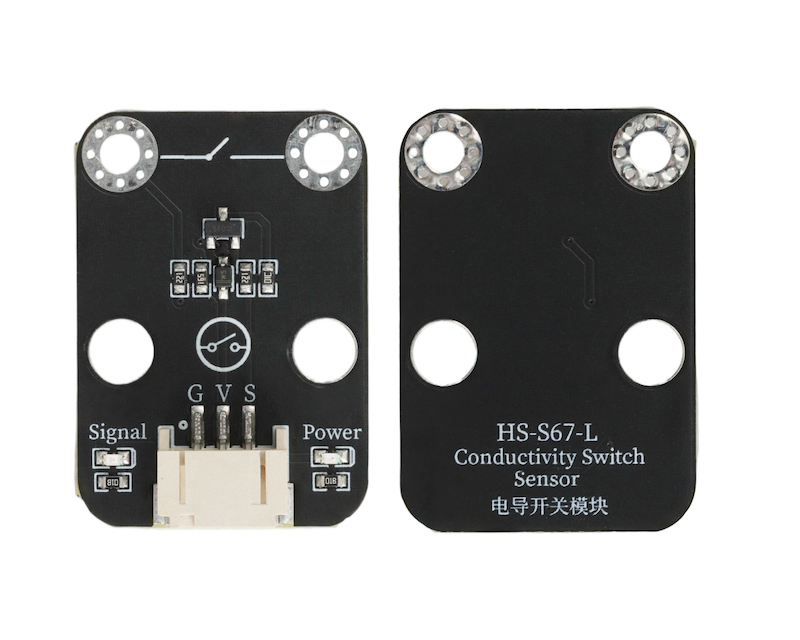

HS-S67-L 电导开关模块

1、介绍

电导开关是一个可以用来检测物体是否具有导电性的电子模块。最大检测对象10兆欧，既可以检测硬币，导线，金属等良导体，也可以检测人体，水果，植物等不良导体。通过触摸电导开关的正负极，可以改变模块的输出状态，制作各类互动交互作品，诸如水果钢琴，音乐风铃等有趣的应用，也可以应用在各类互动游戏中，作为任务执行的关键动作，像密室逃生中的携手同心等等。

2、原理图

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：积木固定

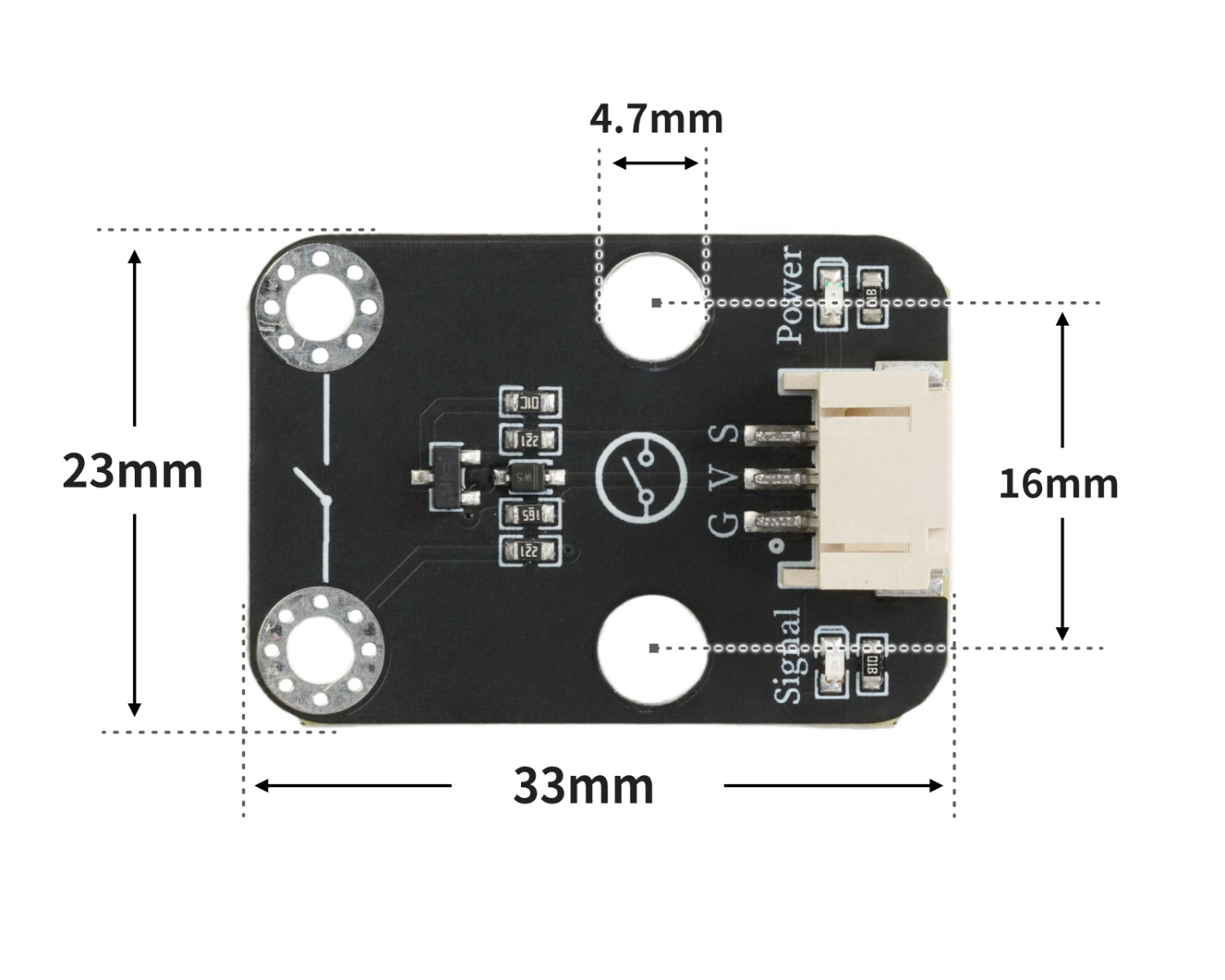

4、电路板尺寸

5、Arduino IDE示例程序

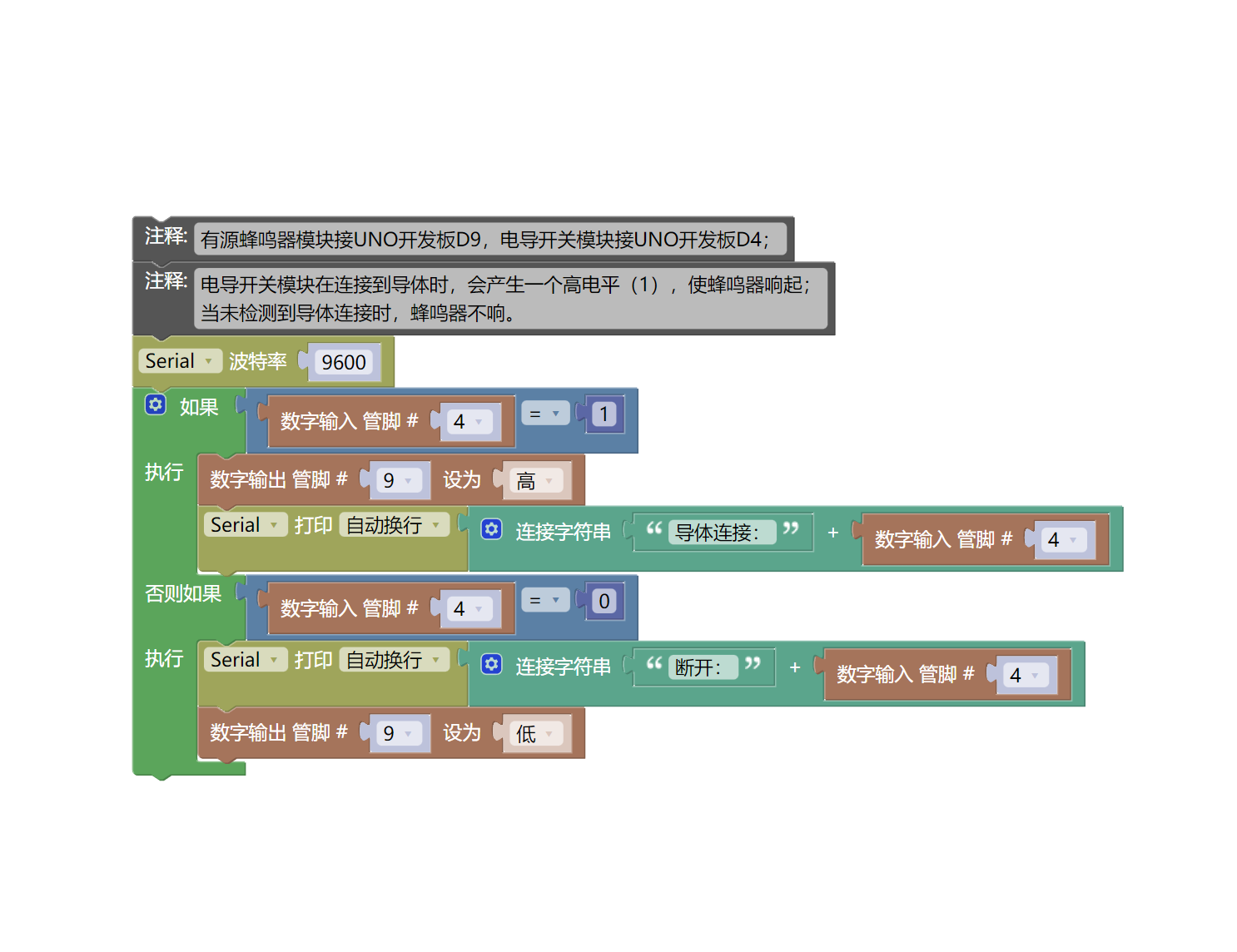

Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：

void setup(){
  Serial.begin(9600);
  pinMode(4, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){

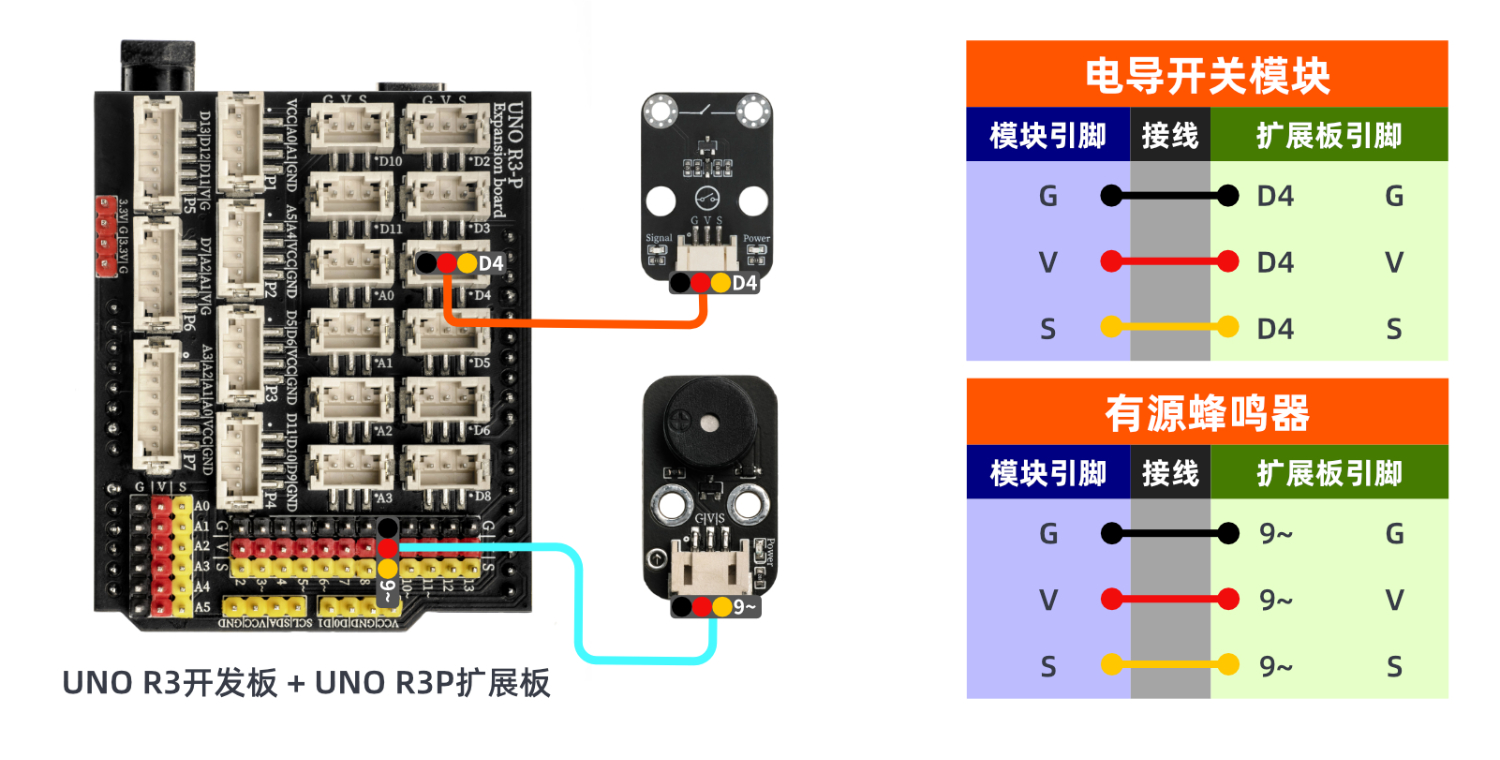

  //有源蜂鸣器模块接UNO开发板D9，电导开关模块接UNO开发板D4；
  //电导开关模块在连接到导体时，会产生一个高电平（1），使蜂鸣器响起；
  //当未检测到导体连接时，蜂鸣器不响。
  if (digitalRead(4) == 1) {
    digitalWrite(9,HIGH);
    Serial.println(String("导体连接：") + String(digitalRead(4)));

  } else if (digitalRead(4) == 0) {
    Serial.println(String("断开：") + String(digitalRead(4)));
    digitalWrite(9,LOW);
  }

}

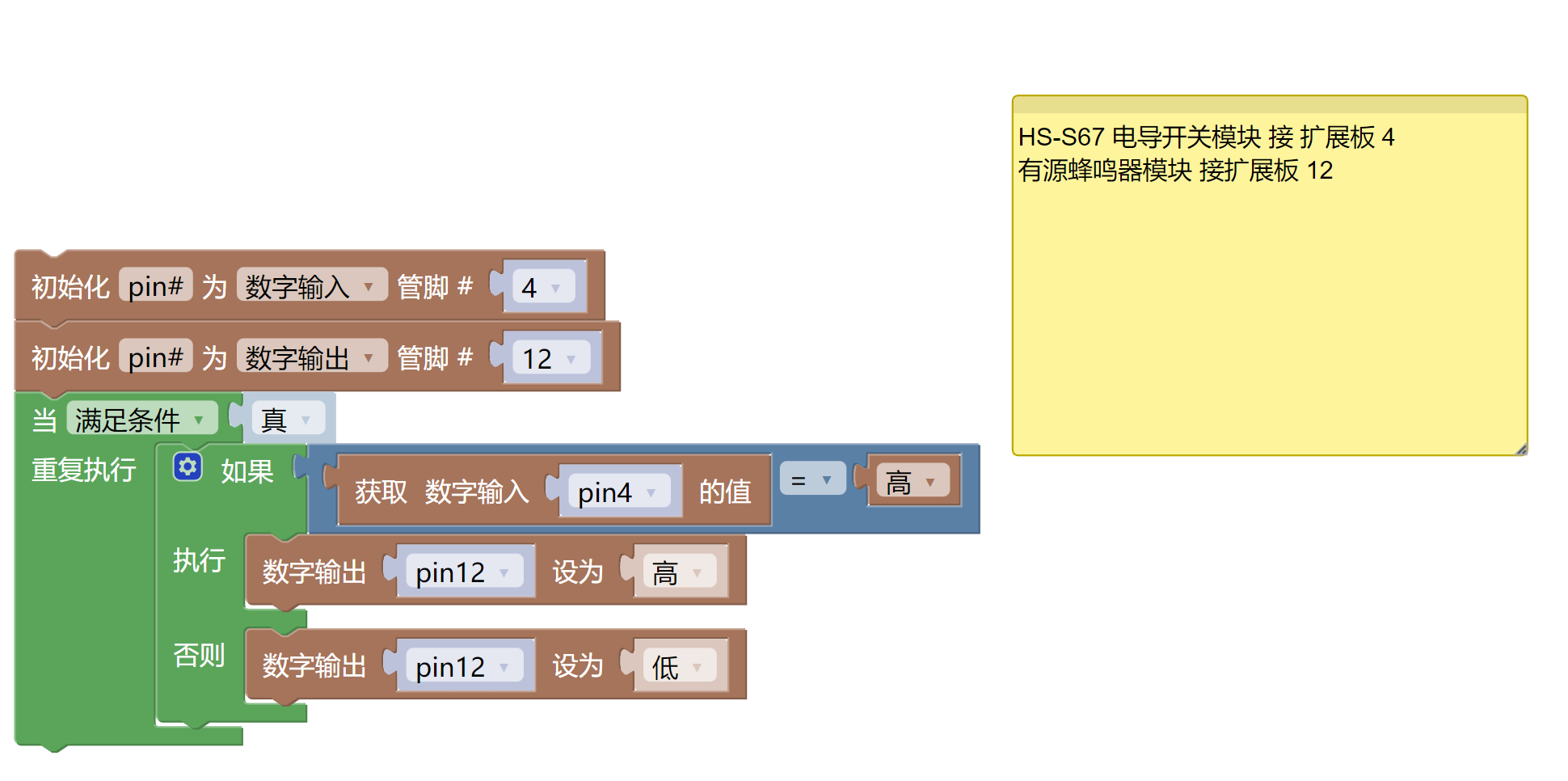

ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：

import machine


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 1:
        pin12.value(1)
    else:
        pin12.value(0)
