1、소개
ESP32-WROOM-32-N4.。
락신 공식 데이터 매뉴얼:esp32-wroom-32e_esp32-wroom-32ue_datasheet_ko.pdf
2、기술 스펙ifik에션
マイ크로컨트롤러 | ESP32-WROOM-32E |
작업전압 | 3.3V |
추천 입력 전압 | 6-9V(DC 직류전압) |
디지털 핀 | 20개 |
모의 입력 핀 | 6 개(32,33,34,35,36,39) |
다운로드 인터페이스 | USB Type-C |
무선 전송 프로토콜 | WiFi 802.11 b/g/n |
블루투스 표준 | 4.2BR/EDR/BLE 표준 |
칩 클로크 주파수 | 240 MHz |
모듈 외부 확장 Flash | 4 MB |
SRAM | 520 KB |
RTC SRAM | 16 KB |
내장된 ROM | 448 KB |
3、특징
1、로신 회사에서 2023년에 출시한 원장 새로운 ESP32-WROOM-32E 모듈을 사용합니다
2、加强공급, G|V는 최대 3.3V 40mA의 출력능력을 제공할 수 있습니다.
3、보드 내 전원과 전원 선택 회로 보호
4、Type-C 통신 인터페이스, 정반을 구분하지 않아 사용이 더 편리합니다
5、레고 배터리 상자 입력 인터페이스를 지원하며, 6-12VDC 입력이 가능합니다
6、보드에 설치된 2.54 공간 간격 G|V|S 확장 패치 인터페이스, 확장 보드 사용 없음

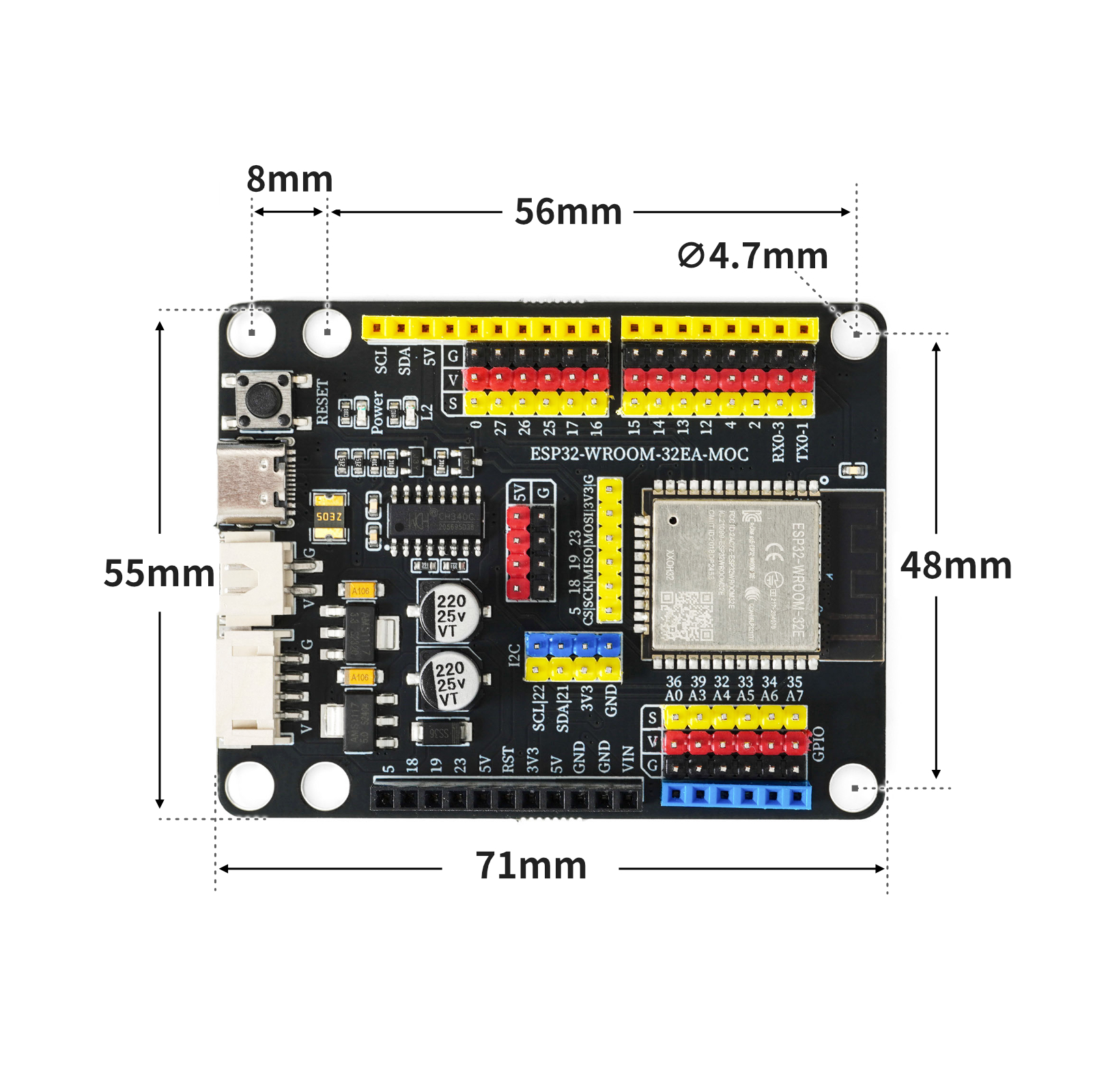

4、회로판 크기

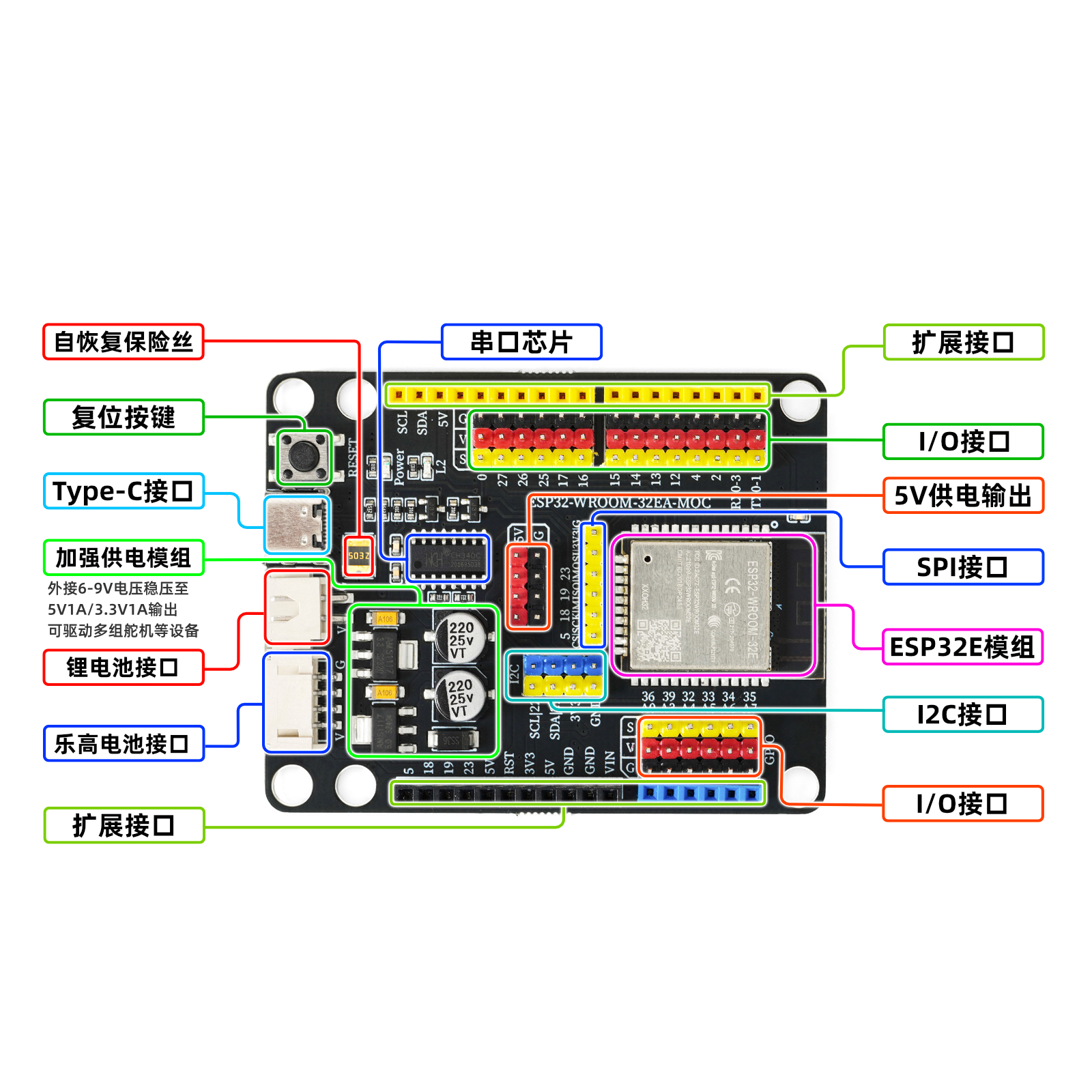

5、개발 보드 해석
6、드라이버 다운로드 및 설치
Windows 7, 8, 10, 11 시스템 USB 드라이버 다운로드 및 설치 방법:点击查看
Mac OS 시스템 USB 드라이버 다운로드:CH34X USB串行Mac OS 드라이버 다운로드 및 설치 안내
Arduino IDE를 사용하여 ESP32을 개발할 수 있도록 하려면, Arduino IDE 패널 관리자에 추가적인 소스를 추가하고 ESP32을 설치해야 합니다.먼저 ESP32 개발 보드 추가 웹사이트를 추가해야 합니다。파일 열기 메뉴 아래의 설정을 열기.
아래의 링크를 추가 개발 보드 관리 웹사이트에 복사 붙여넣기로 하세요：
ESP32 개발 보드를 설치한 후, 도구 메뉴에서 개발 보드 -> 개발 보드 관리자...을 선택하세요...
검색 상자에서 "esp32"를 검색하면 esp32 라이브러리를 볼 수 있으며, 2.0.4 버전을 선택하고 설치를 클릭하면 설치가 완료될 수 있습니다.
한국어로 선택해야 할 개발 보드 ESP32 Dev Module과 해당 포트를 선택하세요
마지막으로, 공식 예제 코드를 먼저 찾아보세요
프로그램을 엽니다. 업로드가 완료되면, 꼭 예뻐지고 기다리세요.
