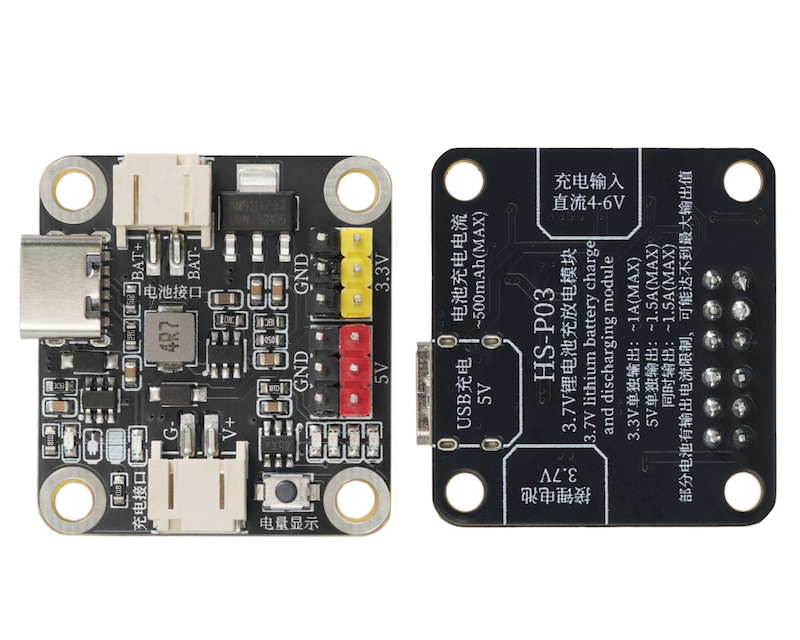

1、소개
모듈을 누르면 리튬이온 배터리의 전력을 표시할 수 있습니다. 충전 중에는 충전 표시 빨간 불이 켜지고, 충전 상태를 직관적으로 표시합니다。배터리가 완전히 충전되면, 충전 완료를 알리는 블루 랜턴이 켜집니다.여러 가지 충전 입력 방식을 지원하며, 직류 4 - 6V 입력을 받을 수 있습니다。Type - C 5V 충전 포트를 장착하고, USB 충전 5V 인터페이스가 있습니다.다양한 전압을 제공하며, 3.3V과 5V의 출력 인터페이스가 있어 다양한 전력 소비 장치의 요구를 충족할 수 있습니다.3.3V 단독 출력 최대 전류 약 1A, 5V 단독 출력 최대 전류 약 1.5A, 동시 출력 시 최대 전류 약 1.5A, 하지만 일부 배터리는 자체 제한으로 인해 실제 출력이 최대 값에 도달하지 못할 수 있습니다.

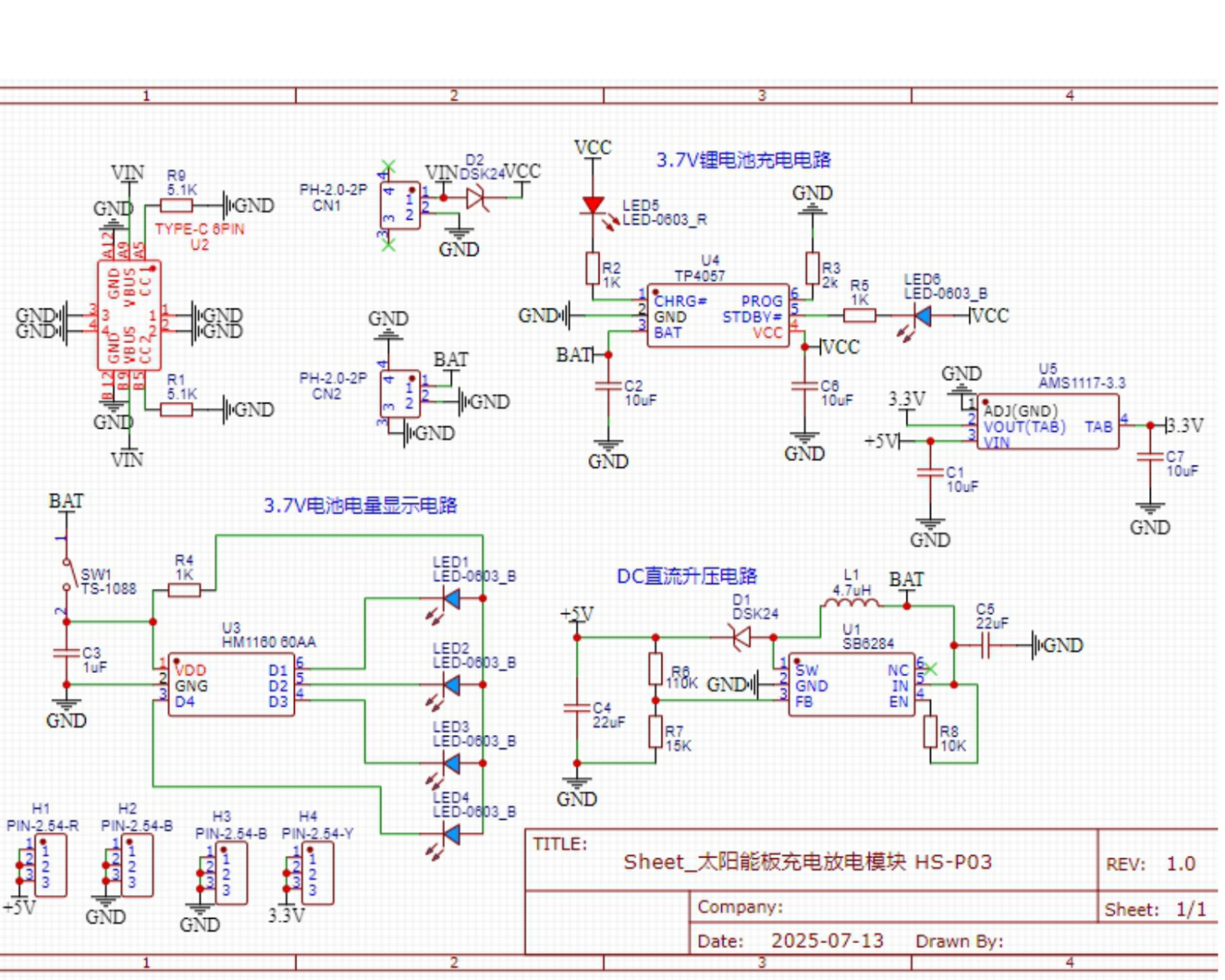

2、시뮬레이션 그래프
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 출력 음극) |
5V | VCC（전원 입력 정규） |
3.3V | VCC（전원 입력 정규） |
전원전압: 3.3V / 5V
연결방식: PH2.0 케이블접속
安装方式：螺丝固定
작업 온도: 40°~80℃
충전 중: 빨간 불이 켜짐
충전 완료: 파란 불이 켜짐

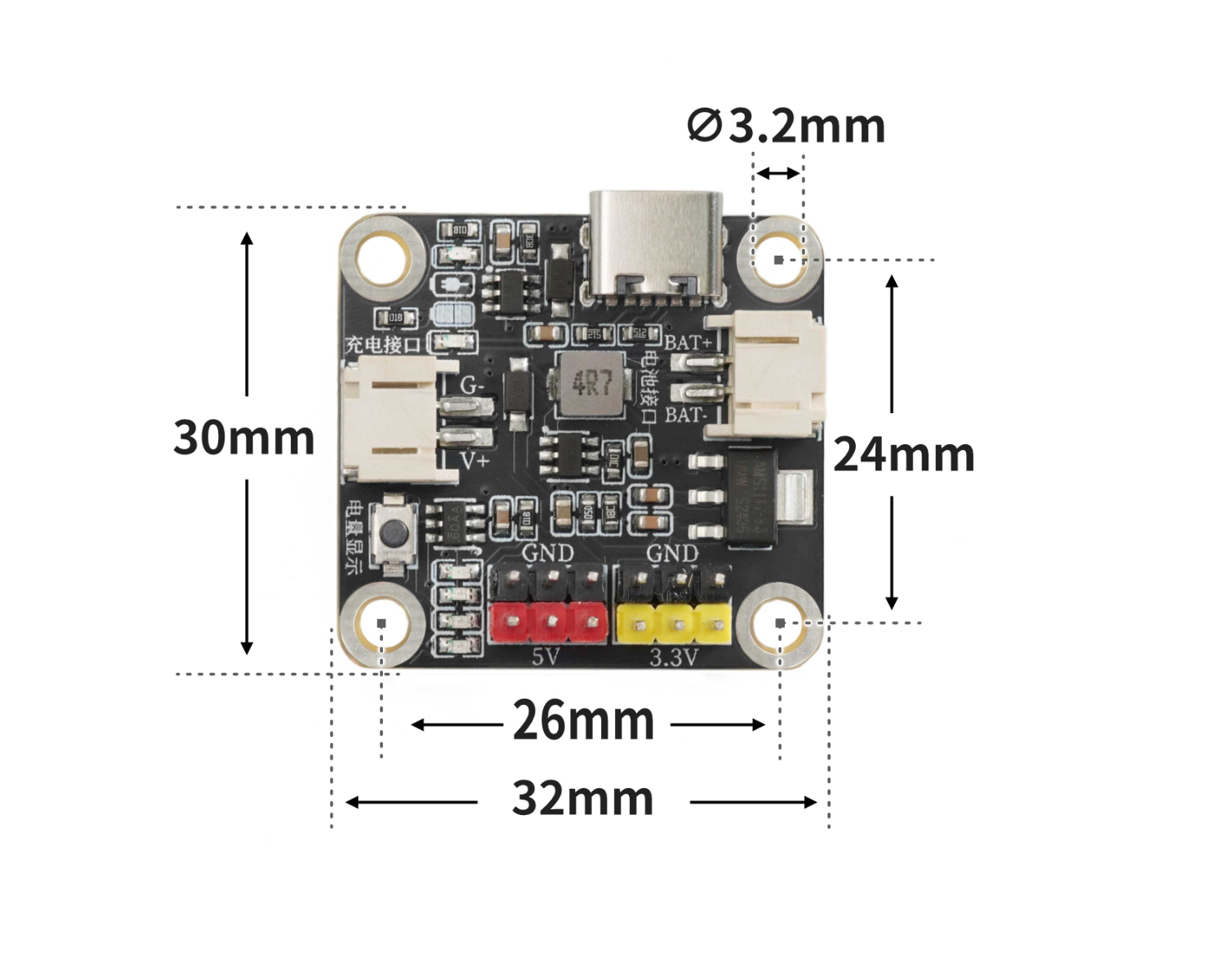

4、회로판 크기

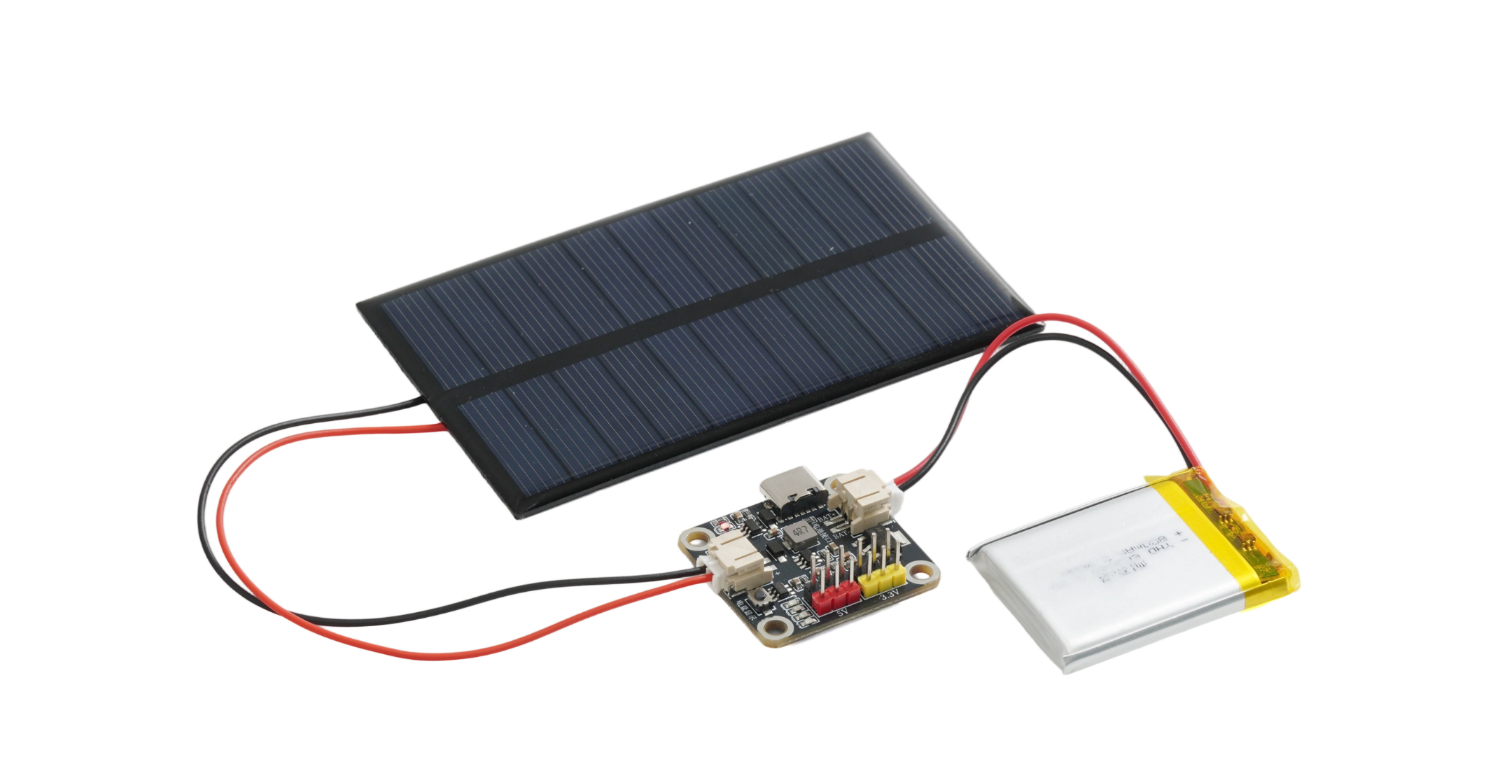

5、테스트 환경 구축
테스트 환경 구축

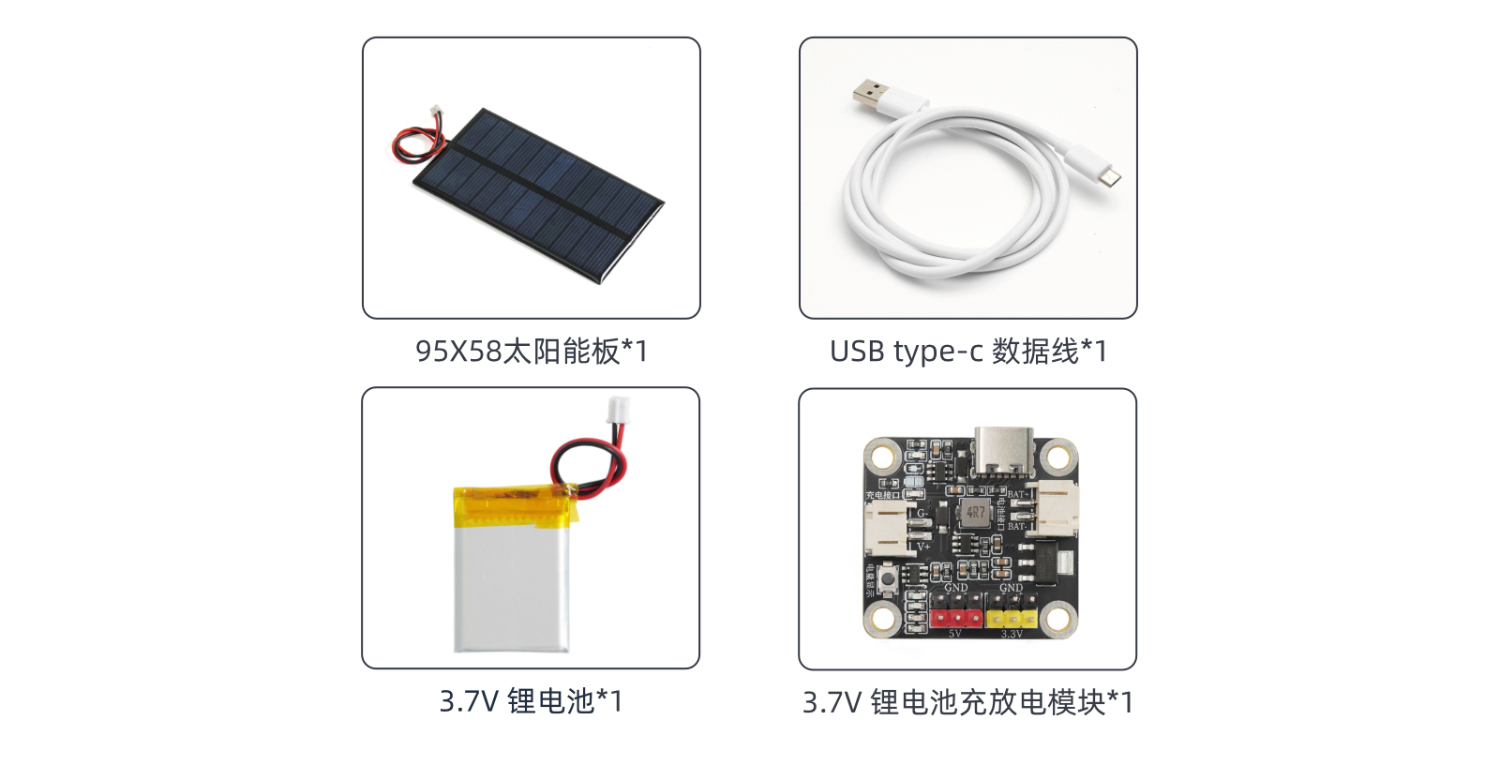

부품 준비：“
자석 끌림식 전기기 모듈(HS-P03)*1
3.3v 배터리 팩
태양광 패널
부품:
6、비디오 강의
비디오 강의：시각화 클릭
7、테스트 결과
테스트 결과:
光伏판 레드 케이블과 배터리 팩을 연결할 때, 태양 아래 직사로 두고(직사로 꼭 두고), 얼마 지나지 않아 빨간 LED 랜턴이 켜지면서 충전이 성공적으로 완료되었다는 것을 관찰할 수 있습니다。
