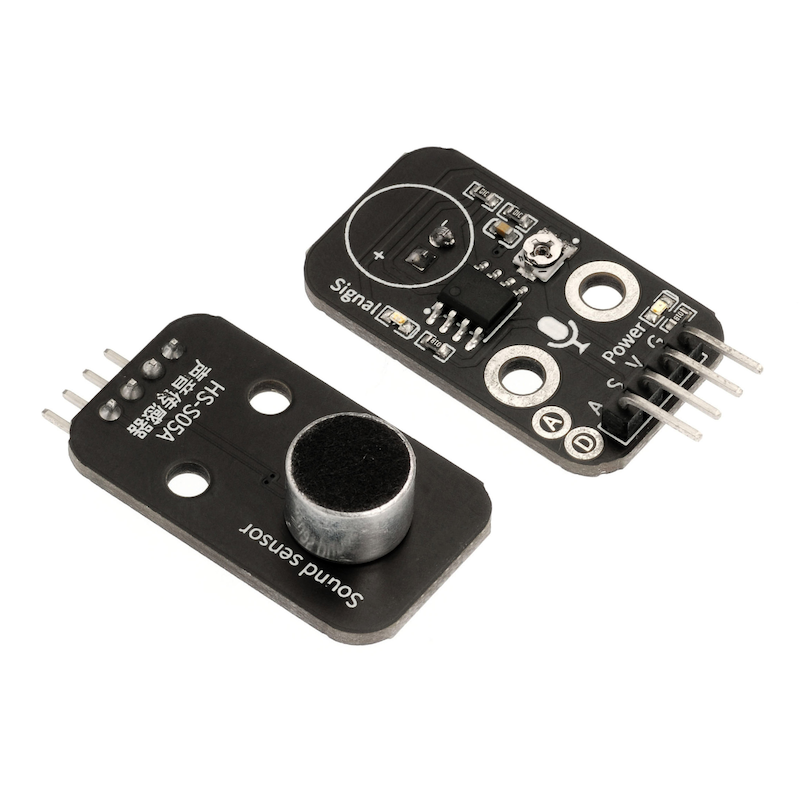

HS-S05A 声音感應器

1、介紹

聲音感應器模組的作用相當於一個話筒(麥克風)。它用來接收聲波，顯示聲音的振動圖象，但不能對噪音的強度進行測量。該感應器內置一個對聲音敏感的電容式鍵極體話筒。聲波使話筒內的積電體薄膜振動，導致電容的變化，而產生與之對應變化的微小電壓。這一電壓隨後被轉化成0-5V的電壓，經過A/D轉換被數據采集器接受，並傳送給主控芯片。

2、原理圖

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	數字信號引腳
A	模擬信號引腳

供電電壓：3.3V / 5V
連接方式：2.54mm排釘
安裝方式：雙螺絲固定

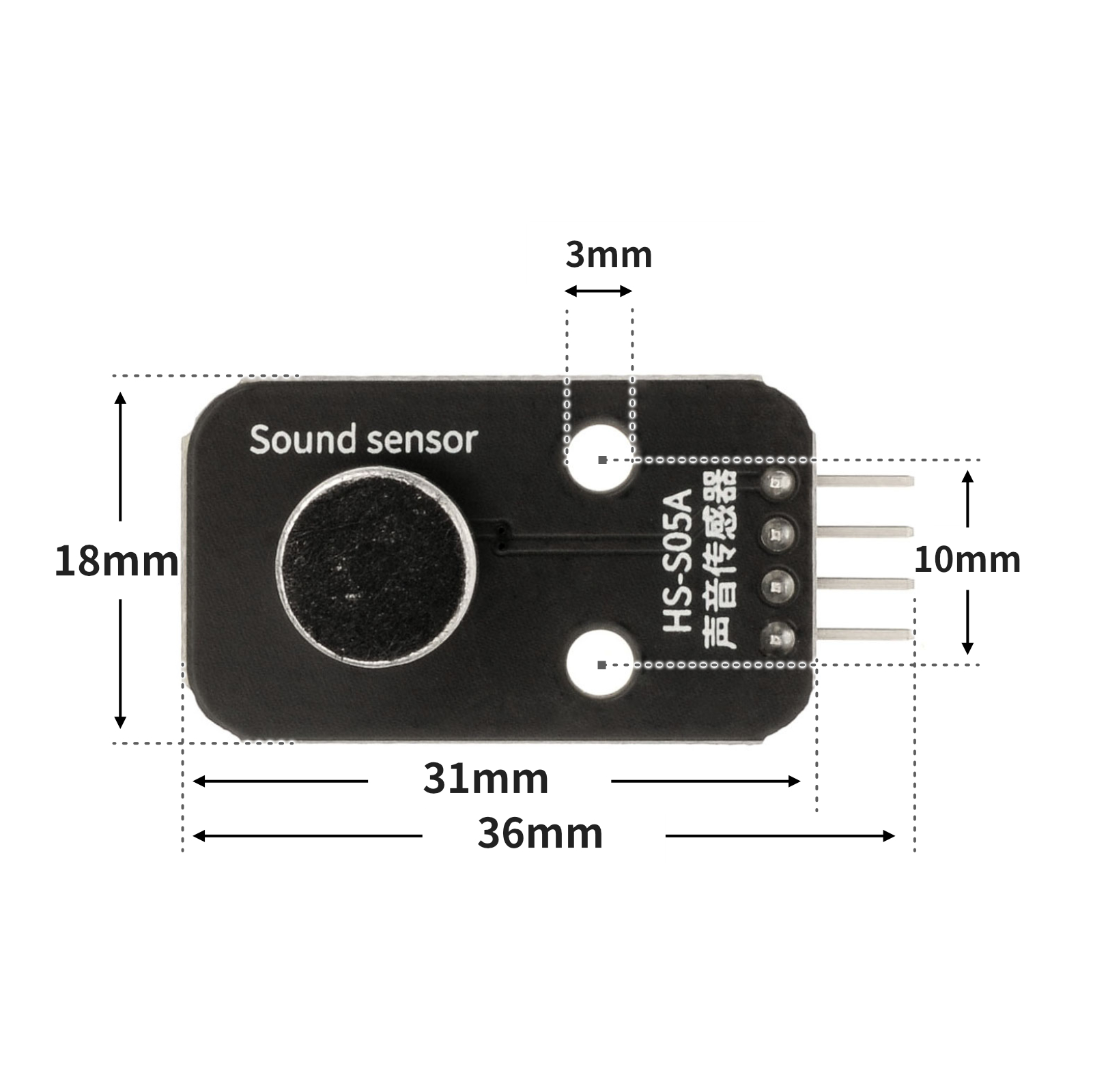

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

volatile int value_A;

void setup(){
  Serial.begin(9600);
  value_A = 0;
  pinMode(A0, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){
  //声音传感器A口接A0口S脚，声音传感器s口不接跳线，led灯模块接D9口。
  value_A = analogRead(A0);

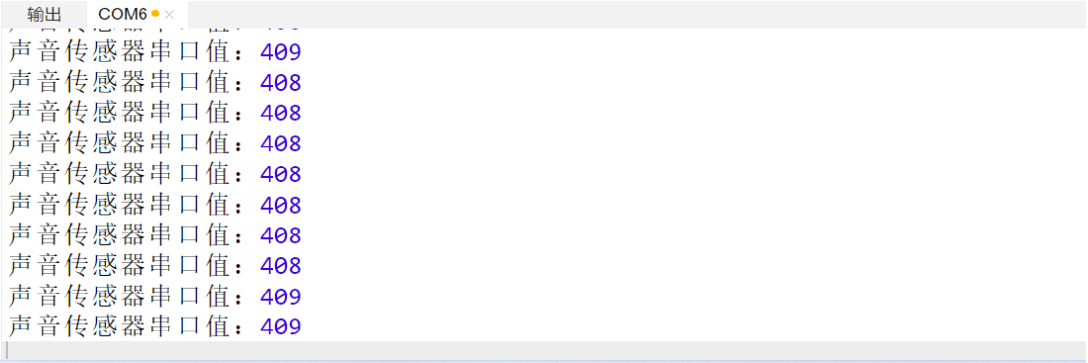

  Serial.print("   声音传感器模拟口值：");
  Serial.println(value_A);
  //保证安静环境下声音传感器模拟口
  if (value_A > 410 || value_A < 407) {
    digitalWrite(9,HIGH);
    delay(1000);

  } else {
    digitalWrite(9,LOW);

  }

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine
import time


adc32.atten(machine.ADC.ATTN_11DB)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if adc32.read_u16() >= 40000:
        pin4.value(1)
        time.sleep_ms(500)
    else:
        pin4.value(0)
