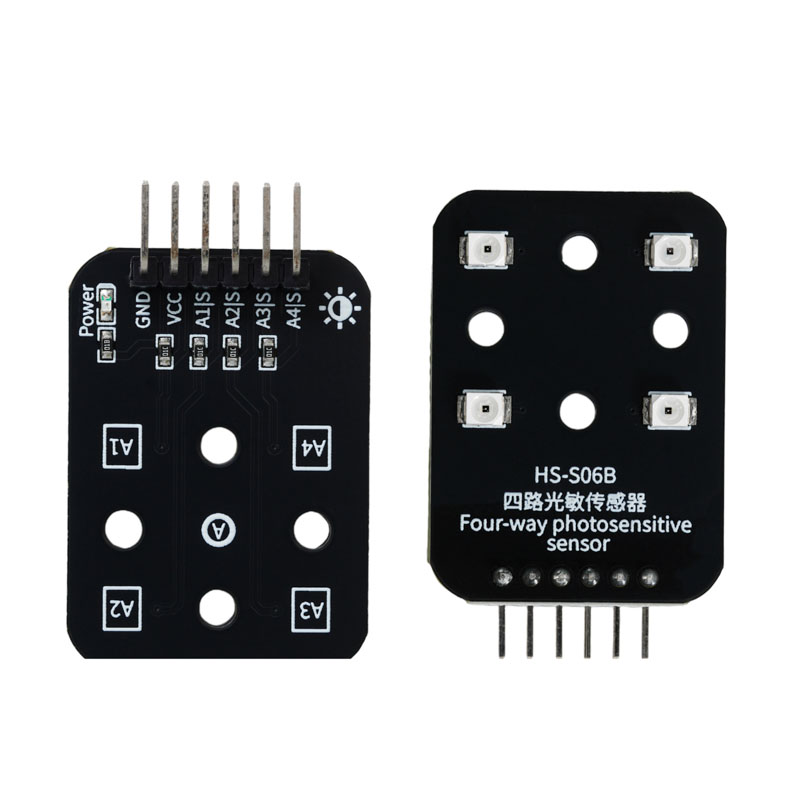

HS-S06B 四路光敏感應器

1、介紹

四路光敏傳感器是由4個獨立的光敏電阻組成的傳感器模組。光敏電阻是一種特殊的電阻器，其電阻值會隨著光照強度的變化而變化。四路光敏感應器的工作原理如下:每個光敏電阻會根據當前的光照強度產生不同的電阻值。通過測量這4個光敏電阻的電阻值變化,可以獲取當前環境中不同方向的光照情況。通常這種感應器會將4個光敏電阻的信號通過ADC轉換後輸出給單片機或其他控制器使用。
四路光敏传感器的典型應用場景包括:環境光檢測和調節: 根據環境光照強度自動調節室內照明亮度。物件/人體檢測: 通過檢測不同方向的光照變化來檢測物件或人體的移動。方位檢測: 利用4個光敏電阻的輸出判斷光源的方位,用於太陽能電池板的朝向控制等。光強平衡控制: 在某些應用中需要保持光照在4個方向上均勻,可以使用四路光敏感應器來實現光強的平衡控制，例如追光器。

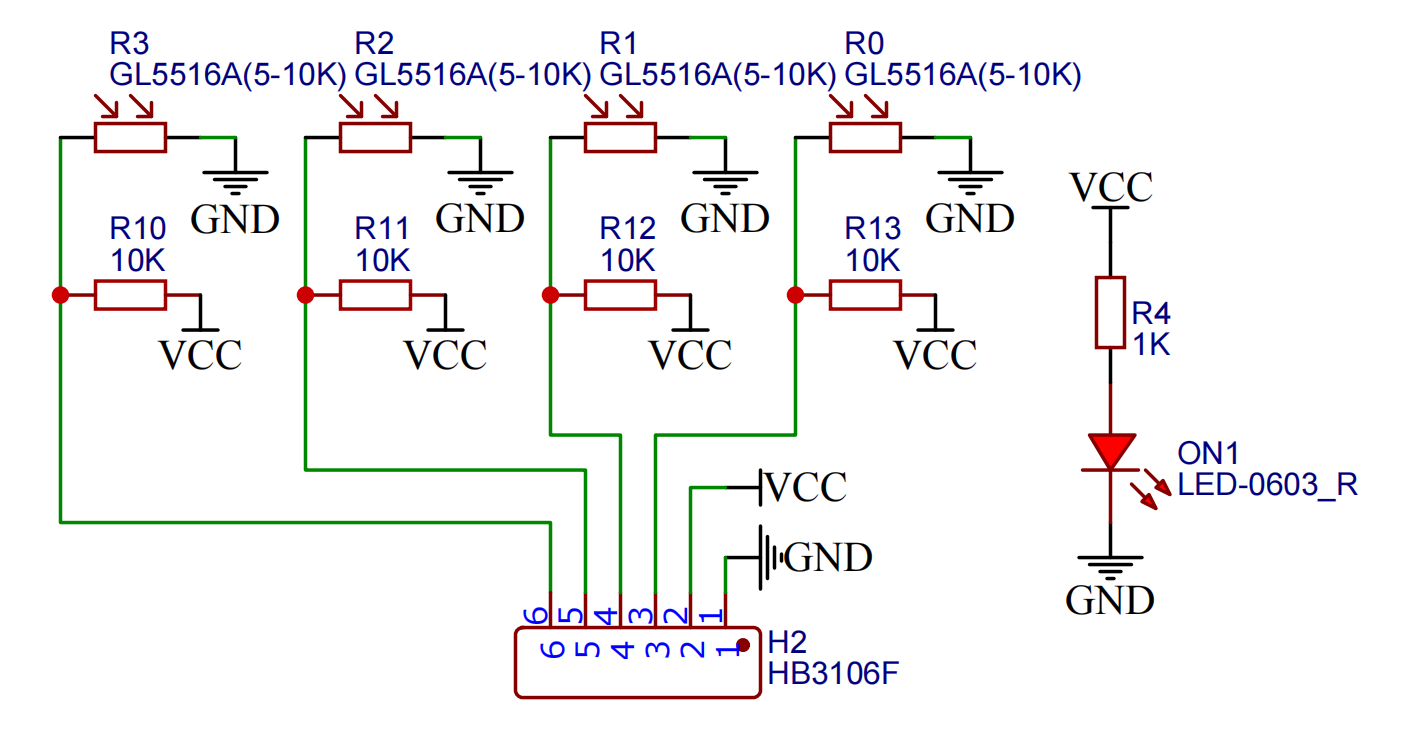

2、原理圖

4位光敏传感器HS-S06B 原理圖點擊查看

3、模組參數

引腳名稱	描述
GND	GND（電源輸入負極）
VCC	VCC（電源輸入正極）
A1\|S	數字信號引腳
A2\|S	數字信號引腳
A3\|S	數字信號引腳
A4\|S	數字信號引腳

供電電壓：3.3V / 5V
連接方式：2.54mm排釘
安裝方式：雙螺絲固定

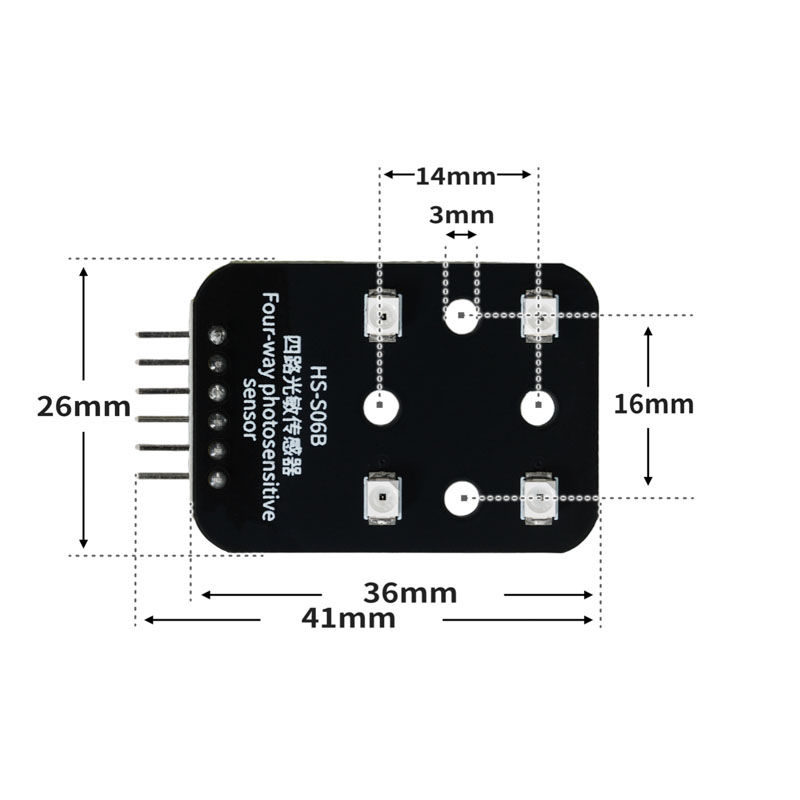

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

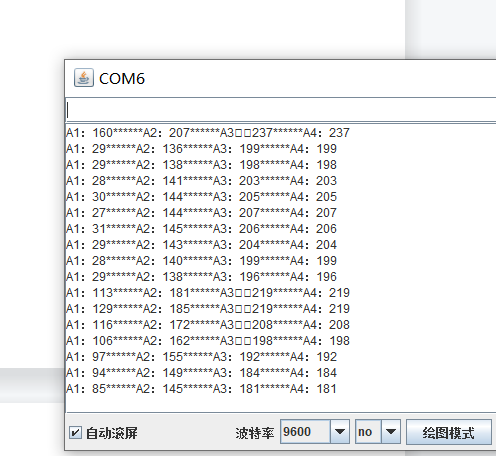

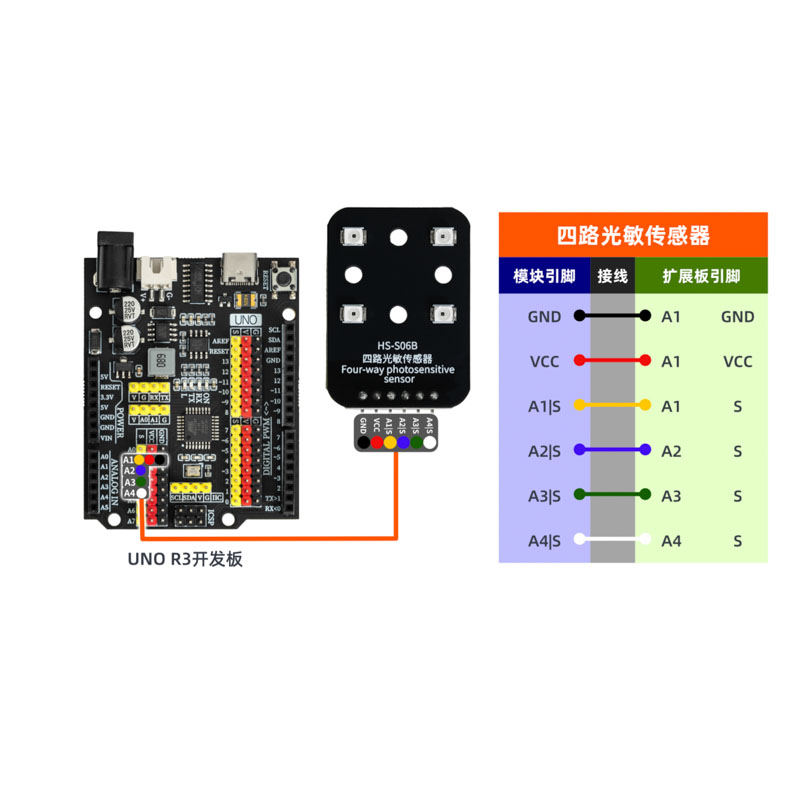

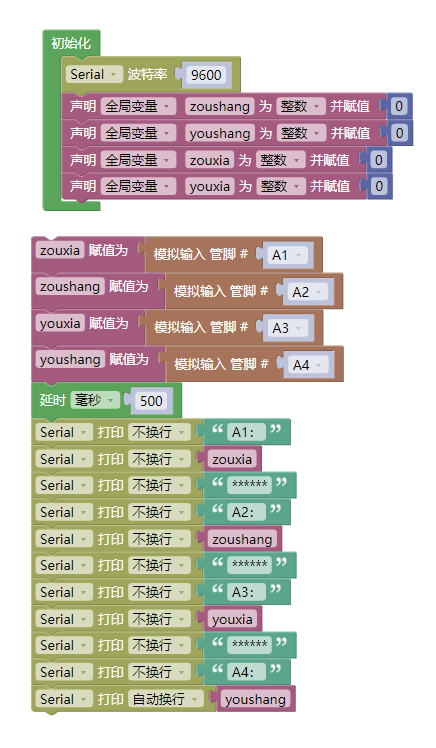

示範程序（UNO開發板）：

volatile int zoushang;
volatile int youshang;
volatile int zouxia;
volatile int youxia;

void setup(){
  Serial.begin(9600);
  zoushang = 0;
  youshang = 0;
  zouxia = 0;
  youxia = 0;
  pinMode(A1, INPUT);
  pinMode(A2, INPUT);
  pinMode(A3, INPUT);
  pinMode(A4, INPUT);
}

void loop(){
  zouxia = analogRead(A1);
  zoushang = analogRead(A2);
  youxia = analogRead(A3);
  youshang = analogRead(A4);
  delay(500);
  Serial.print("A1：");
  Serial.print(zouxia);
  Serial.print("******");
  Serial.print("A2：");
  Serial.print(zoushang);
  Serial.print("******");
  Serial.print("A3：");
  Serial.print(youxia);
  Serial.print("******");
  Serial.print("A4：");
  Serial.println(youshang);

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

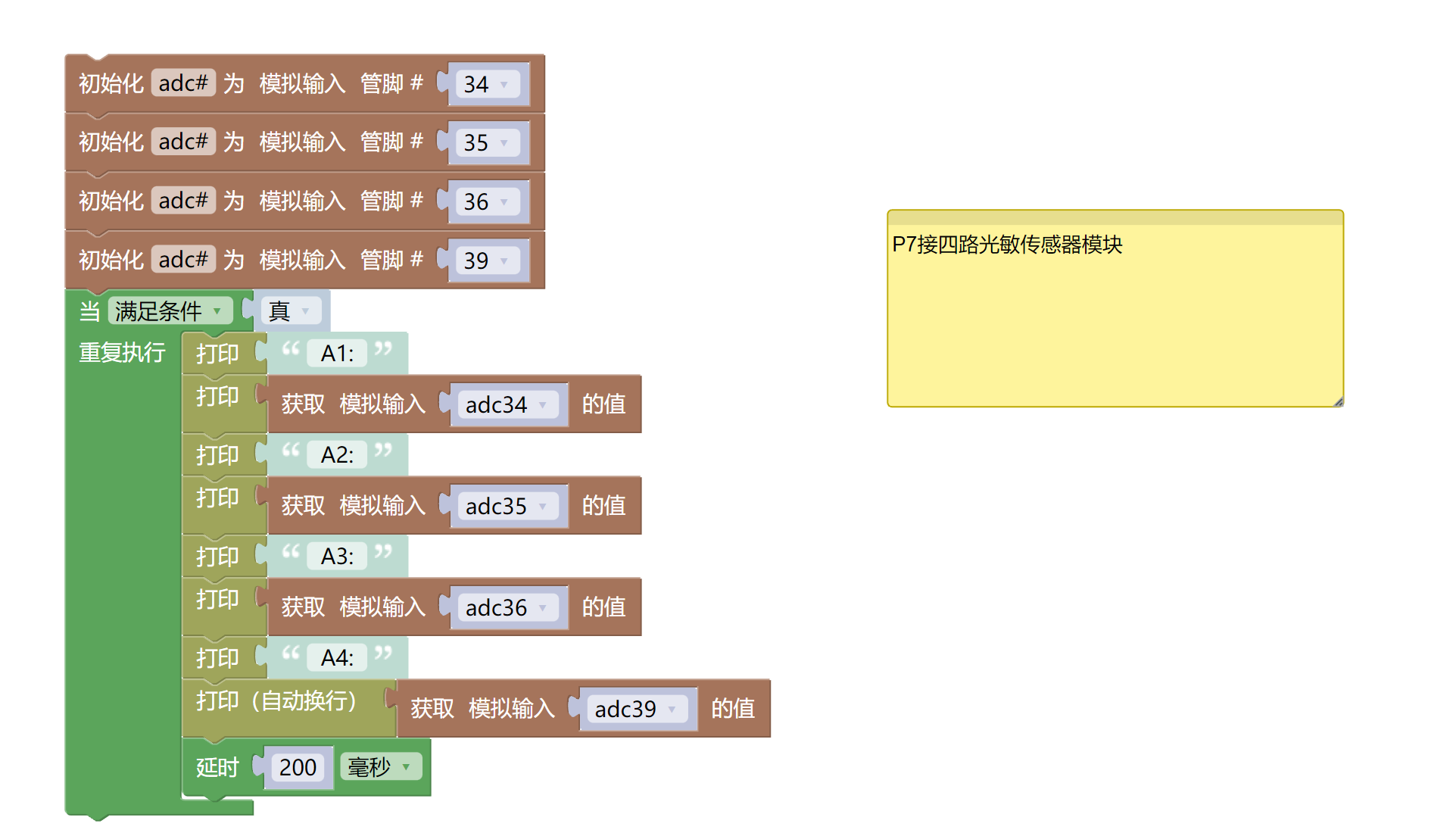

示例程式（ESP32-Python）：

import machine
import time


adc34 = machine.ADC(machine.Pin(34))
adc35 = machine.ADC(machine.Pin(35))
adc36 = machine.ADC(machine.Pin(36))
adc39 = machine.ADC(machine.Pin(39))
while True:
    print(' A1: ',end ="")
    print(adc34.read_u16(),end ="")
    print(' A2: ',end ="")
    print(adc35.read_u16(),end ="")
    print(' A3: ',end ="")
    print(adc36.read_u16(),end ="")
    print(' A4: ',end ="")
    print(adc39.read_u16())
    time.sleep_ms(200)
