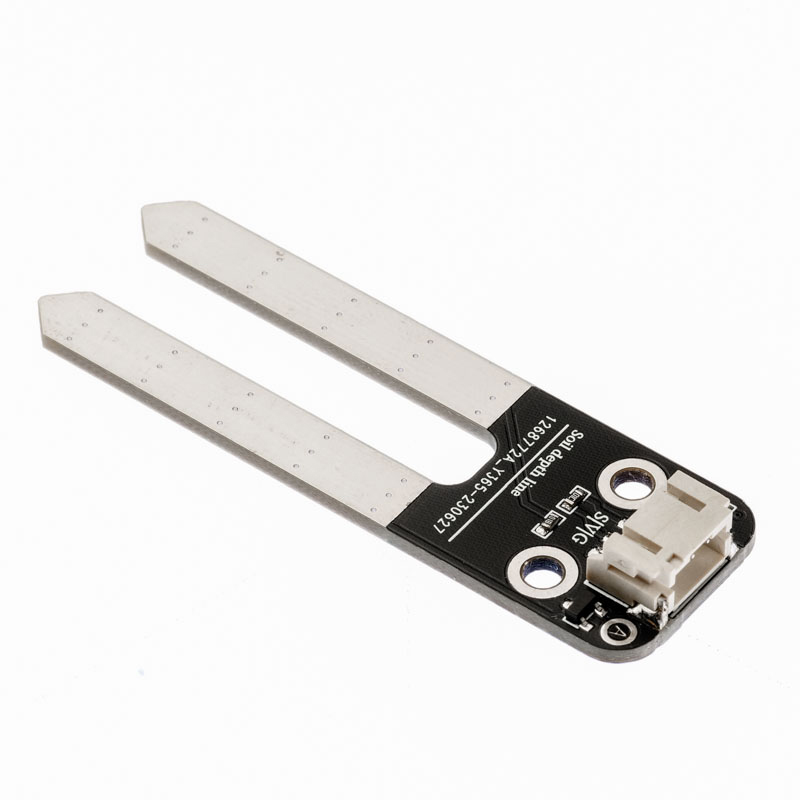

HS-S33P 土壤湿度传感器

1、介绍

土壤湿度传感器模块有两个铜条是传感器探头。 将它们插入土壤时，它们可以检测到土壤的水分。 土壤湿润，导电性越好，反映出它们之间的电阻越低。土壤干燥,导电性就相对差一点,因此他们之间的电阻越高。 它是模拟传感器，因此我们通过模拟输入获得电压值。因为土壤的湿度可以分为几个等级，当我们使用土壤湿度传感器做一个自动浇花系统的时候，将方便的使用。

2、原理图

土壤湿度传感器-HS-S33P 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0端子线

• 安装方式：双螺丝固定

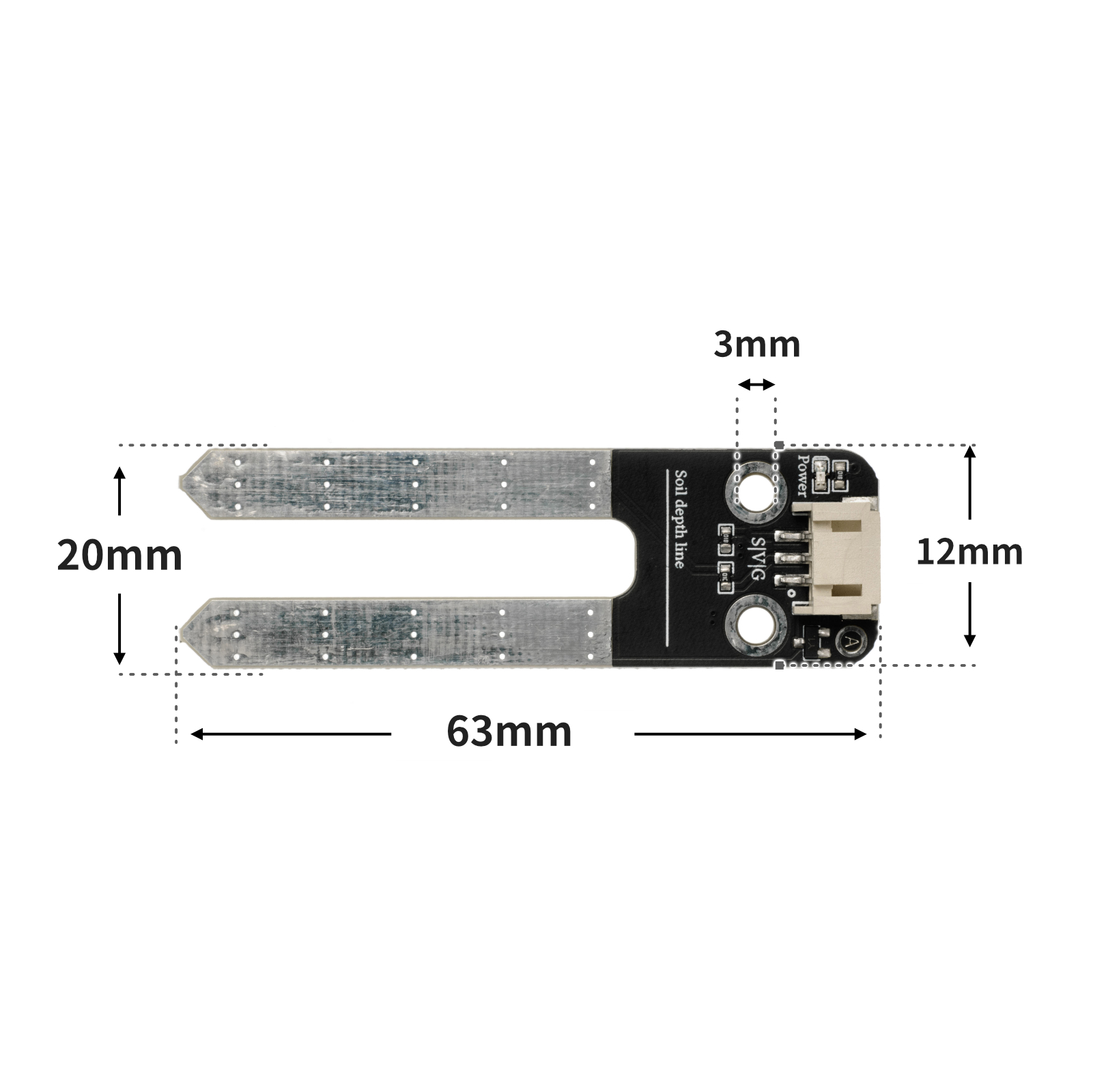

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

void setup(){
  Serial.begin(9600);
  pinMode(A0, INPUT);
}

void loop(){
  delay(1000);
  Serial.println(analogRead(A0));

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
import time


adc32 = machine.ADC(machine.Pin(32))
while True:
    print(adc32.read_u16())
    time.sleep_ms(200)

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• UNO-R3 开发板 *1

• UNO-R3 P 扩展板 *1

• USB type-c 数据线 *1

• 土壤湿度传感器模块（HS-S33P）*1

• PH2.0 3P端子转杜邦线 *1 或 PH2.0 3P双头端子线 *1

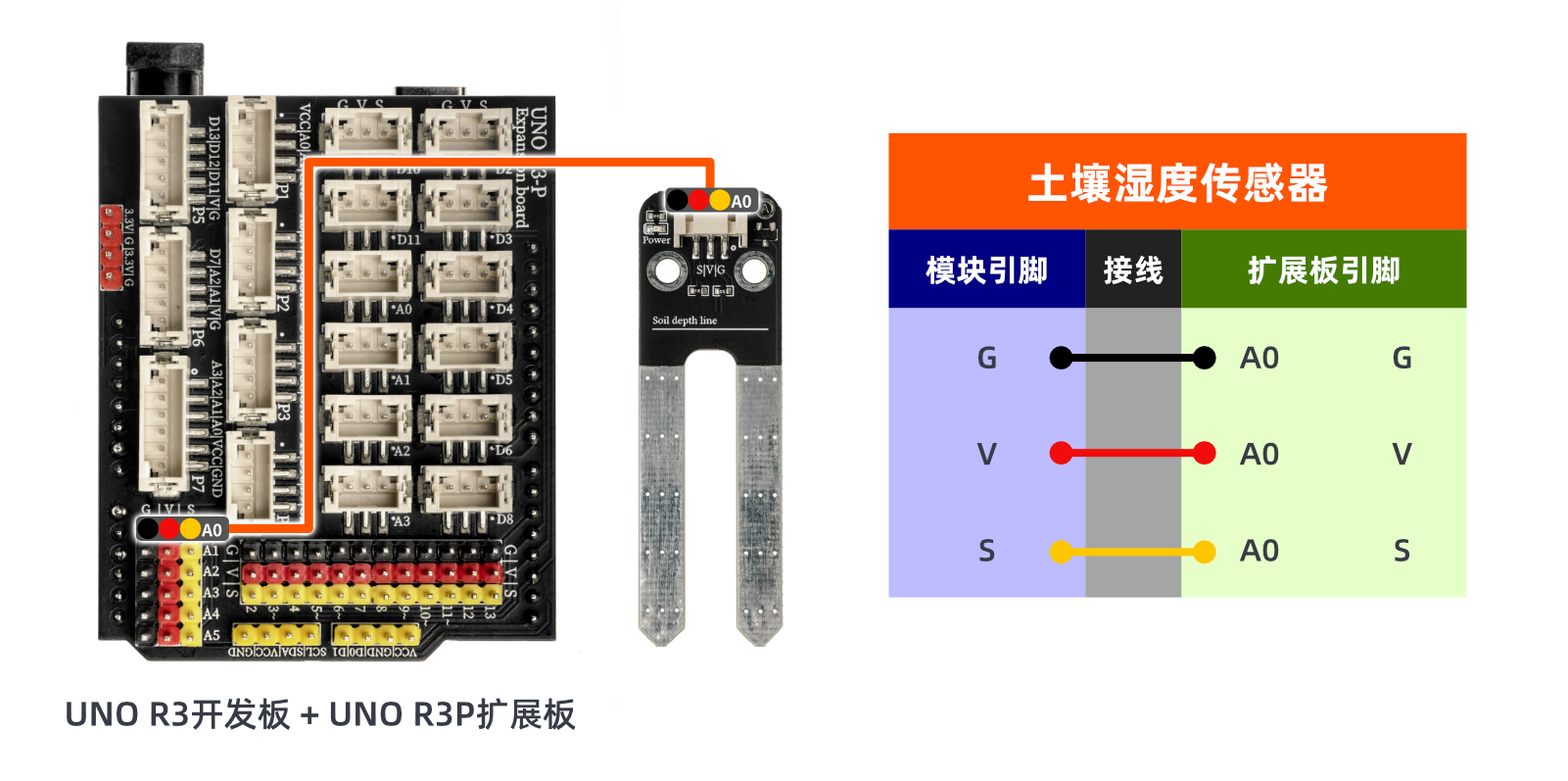

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

视频教程：点击查看

10、测试结果

Arduino UNO测试结果：

器件连接好线之后，将上述程序上传到Arduino UNO 开发板之后， 打开Mxily串口监视器，将土壤湿度传感器模块两个铜条插入土壤里或者水中，串口输出土壤的湿度值。

ESP32 测试结果：

待更新...
