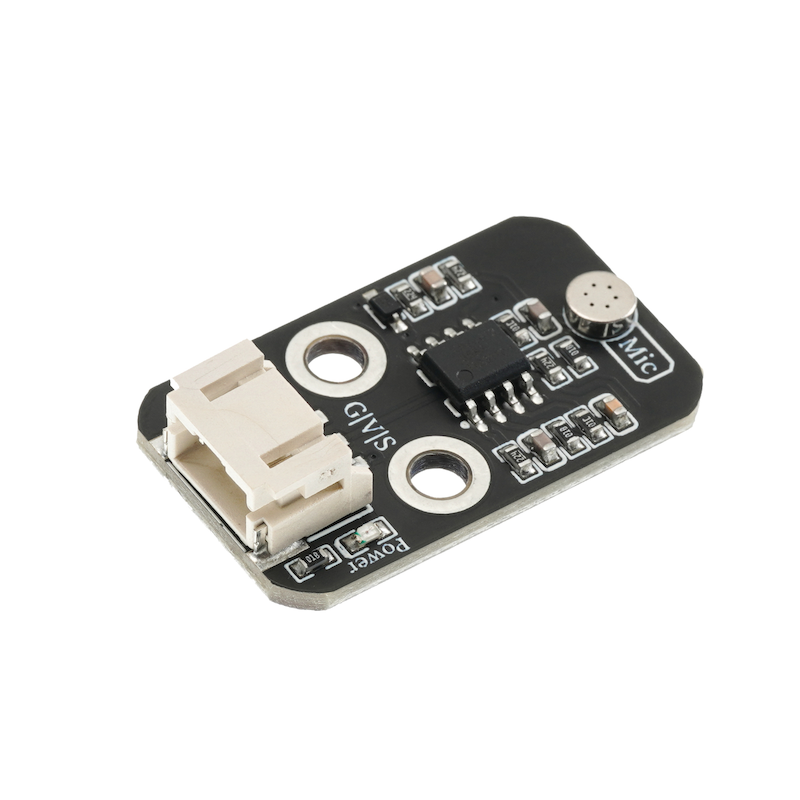

HS-S53P 声音感測器模組

1、介紹

聲音感應器模組的作用相當於一個話筒(麥克風)。它用來接收聲波，顯示聲音的振動圖象，但不能對噪音的強度進行測量。該感應器內置一個對聲音敏感的電容式鍵極體話筒。聲波使話筒內的積電體薄膜振動，導致電容的變化，而產生與之對應變化的微小電壓。這一電壓隨後被轉化成0-5V的電壓，經過A/D轉換被數據采集器接受，並傳送給主控芯片。

2、原理圖

聲音傳感器-HS-S53P 原理圖點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
S	模擬信號引腳

供電電壓：3.3V / 5V
連接方式：PH2.0 3P端子
安裝方式：雙螺絲固定

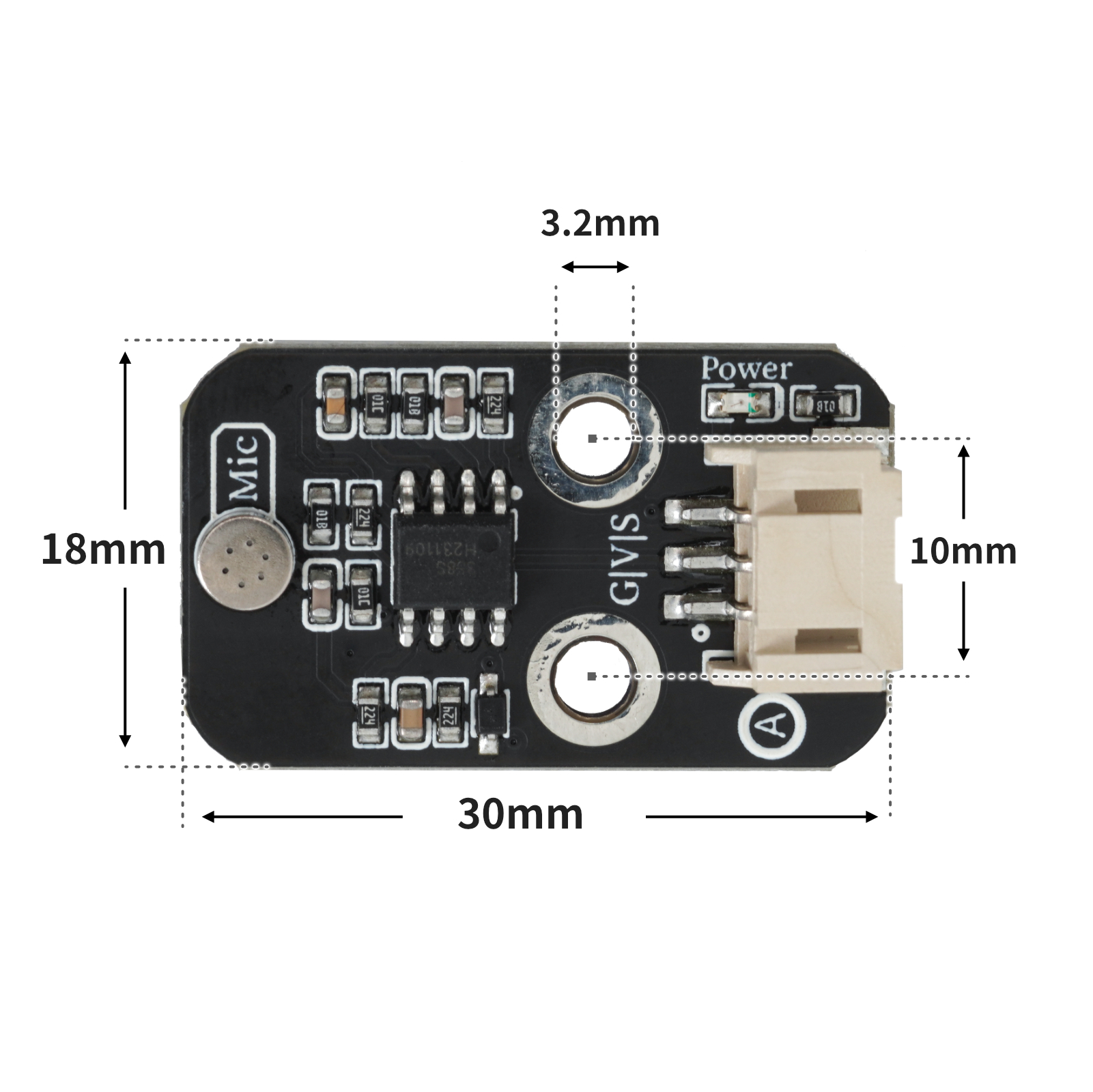

4、電路板尺寸

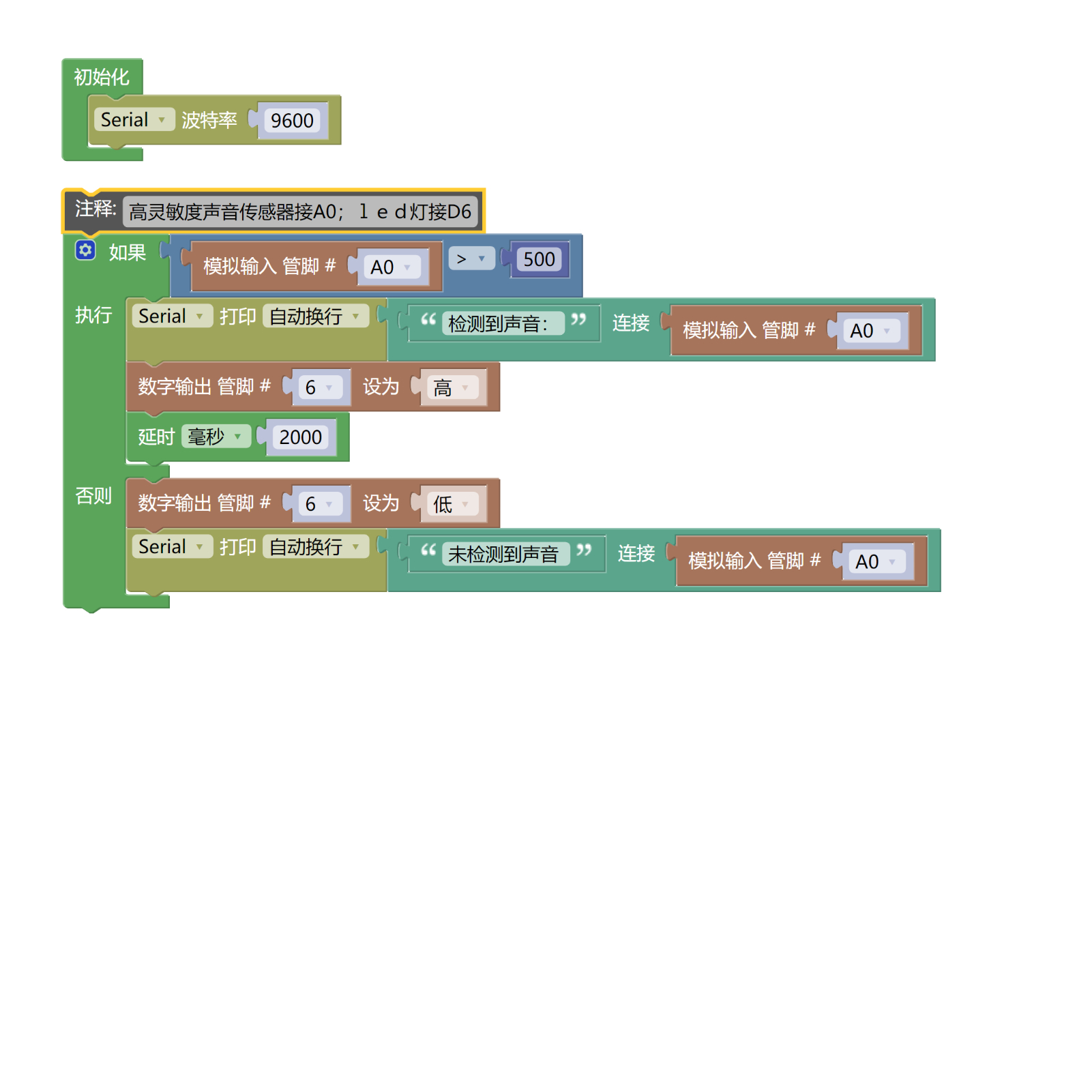

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

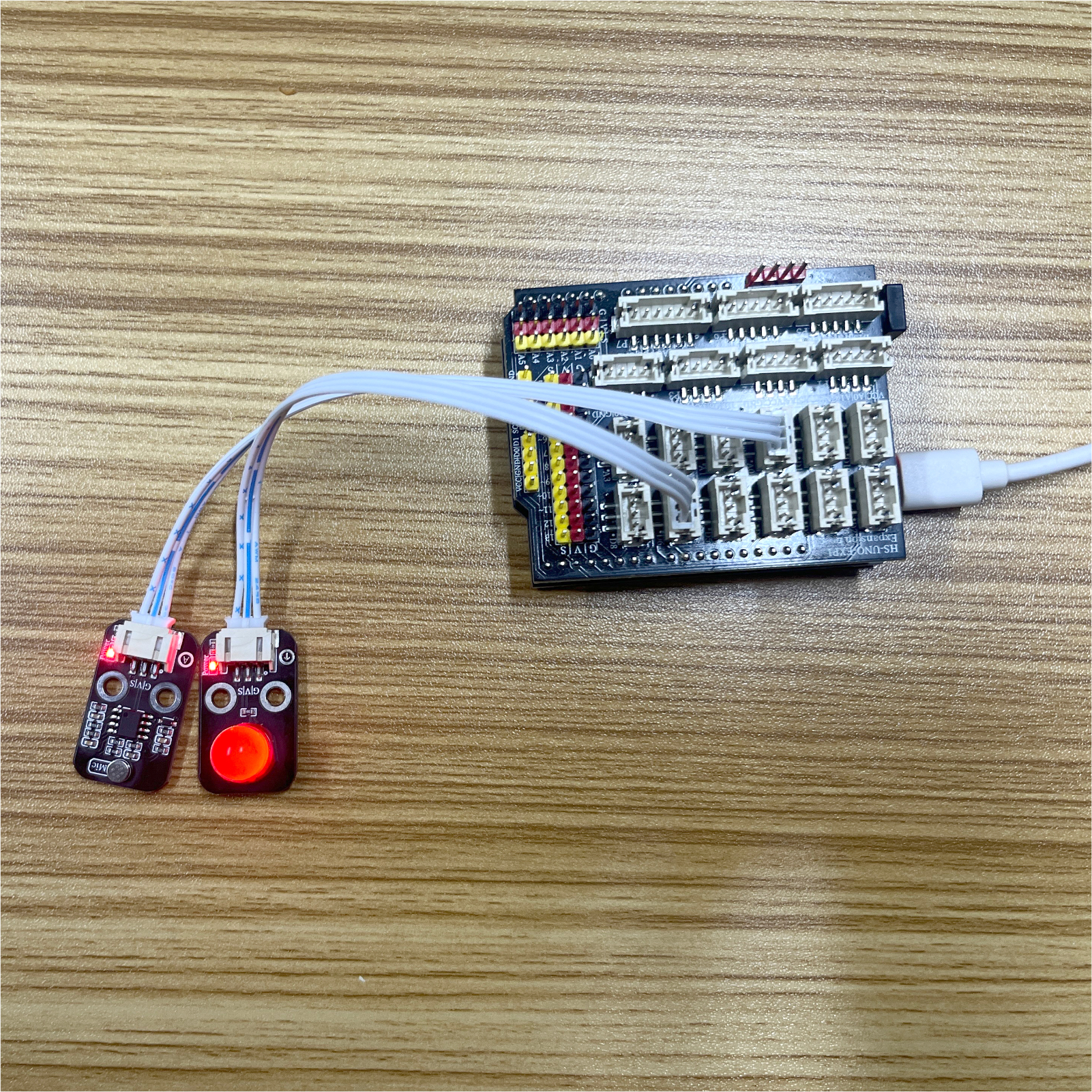

示範程序（UNO開發板）：

void setup(){
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){

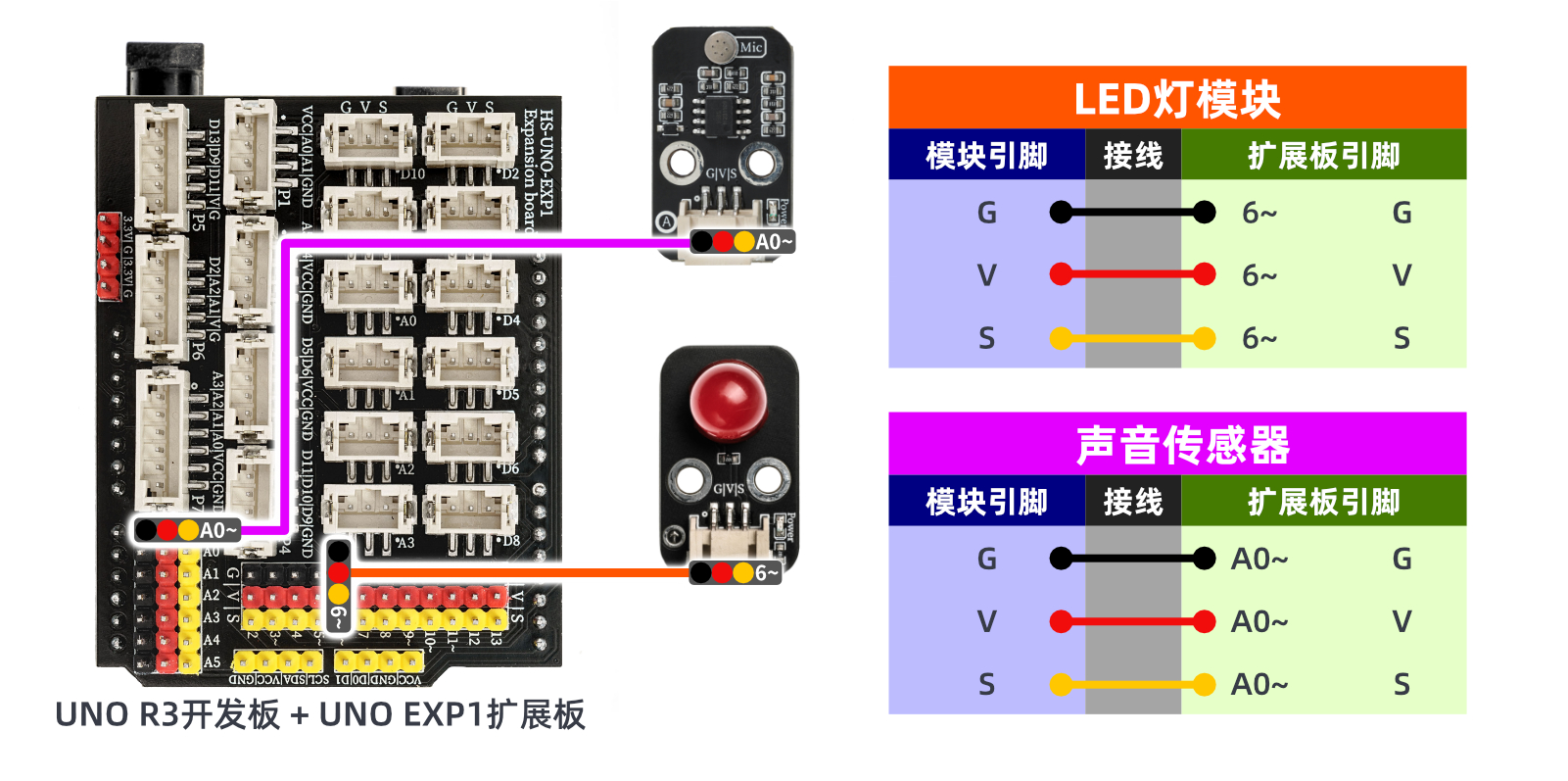

  //高灵敏度声音传感器接A0；ｌｅｄ灯接D6
  if (analogRead(A0) > 500) {
    Serial.println(String("检测到声音：") + String(analogRead(A0)));
    digitalWrite(6,HIGH);
    delay(2000);

  } else {
    digitalWrite(6,LOW);
    Serial.println(String("未检测到声音 ") + String(analogRead(A0)));

  }

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

import machine
import time


adc32.atten(machine.ADC.ATTN_11DB)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if adc32.read_u16() >= 40000:
        pin4.value(1)
        time.sleep_ms(500)
    else:
        pin4.value(0)
