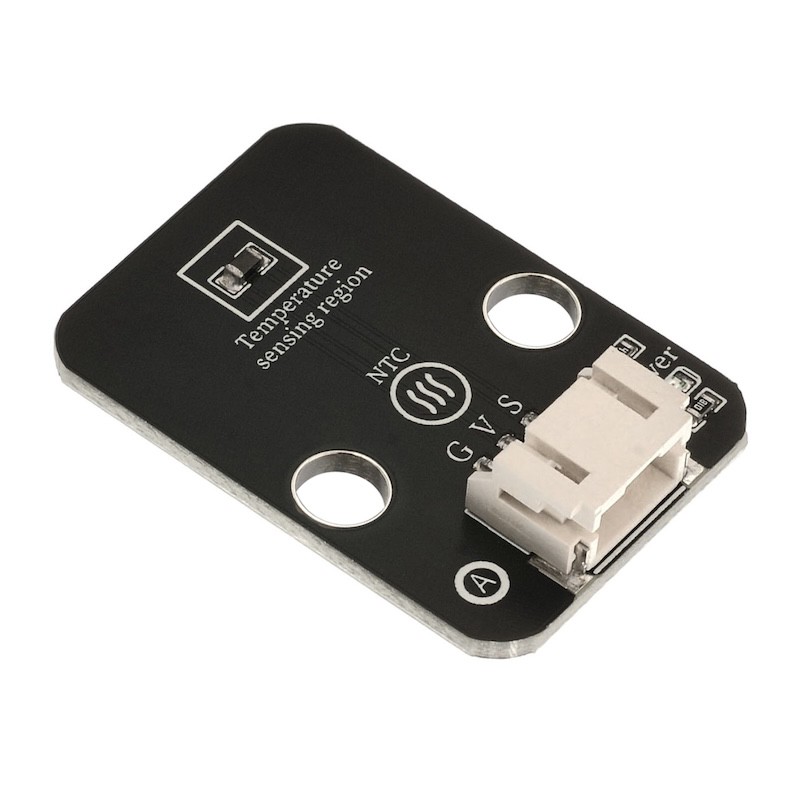

HS-S35-L 熱敏傳感器

1、介紹

熱敏電阻器是敏感元件的一類，按照溫度係數不同分為正溫度係數熱敏電阻器(PTC)和負溫度係數熱敏電阻器(NTC)。熱敏電阻器的典型特點是對溫度敏感，不同的溫度下表現出不同的電阻值。正温度系數熱敏電阻器(PTC)在溫度越高時電阻值越大，負溫度系數熱敏電阻器(NTC)在溫度越高時電阻值越低，它們同屬於半導體器件。

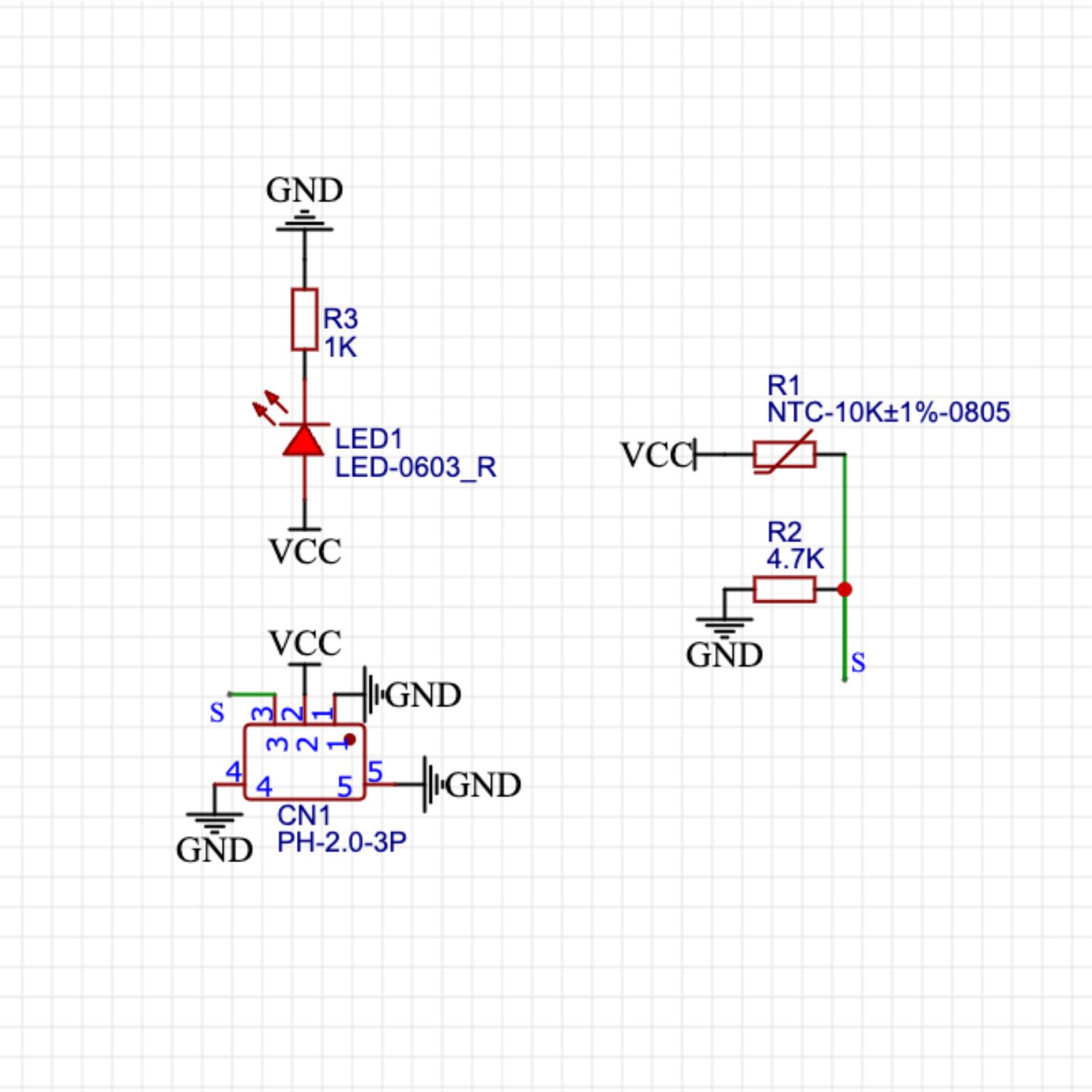

2、原理圖點這裡返回目錄

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0 端子線

• 安裝方式：雙螺絲固定

4、電路板尺寸

5、Arduino IDE示範程序

ArduinoUNO圖形化示例程式：

volatile int value;//定义热敏传感器模拟值变量

void setup(){
  value = 0;
  Serial.begin(9600);//设置波特率
  pinMode(A0, INPUT);//定义A0为输入引脚
  pinMode(6, OUTPUT);//定义6为输出引脚
}

void loop(){
  value = analogRead(A0);//获取热敏电压模拟值
  Serial.print("Thermal Data：");
  Serial.println(value);//打印热敏电压模拟值
  if (analogRead(A0) > 380) {//判断热敏值是否大于380
    tone(6,196);//6号蜂鸣器响起

  }
  delay(200);
  noTone(6);//6号蜂鸣器不响

}

ESP32 Python 示例（適用於Mixly IDE /米思齊）
（開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳 )：

import machine
import music


adc32 = machine.ADC(machine.Pin(32))
midi = music.MIDI(4)
while True:
print(adc32.read_u16())
if adc32.read_u16() > 40000:
midi.pitch_time(440, 2000)

6、米思齊Mixly示例程式（圖形化語言）

ArduinoUNO圖形化示例程式：點擊下載

ESP32 Python圖形化示例程式：點擊下載

7、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 開發板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 資料線 *1

• 熱敏感測器（HS-S35L）*1

• 無源蜂鳴器（HS-F02L）*1

• PH2.0 3P雙頭端子線 *2

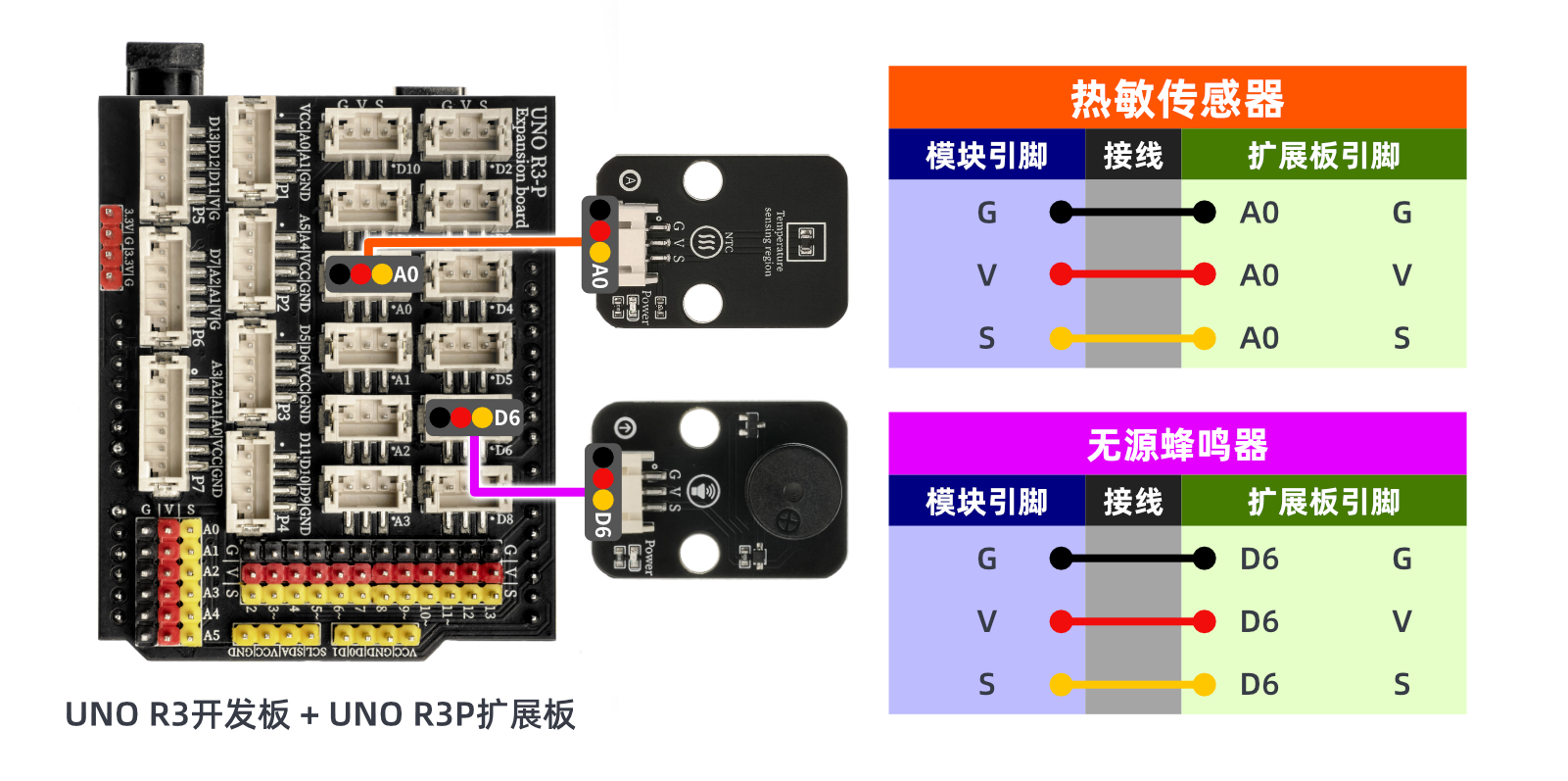

電路接線圖：

ESP32 Python 測試環境搭建

8、視頻教學

Arduino UNO視頻教學:點擊查看

ESP32 Python視頻教學：

9、測試結論

Arduino UNO測試結論：

器件連接好線之後，將上述程式燒錄到Arduino UNO 開發板之後，打開串口監視器，波特率設定為9600，當周圍溫度上升到一定時無源蜂鳴器會報警，這個時候可以看看串口監視器所打印的值，你會發現周圍溫度低時比溫度高時模擬值要小。

ESP32 Python測試結論：器件連接好線之後，將上述程式燒錄到ESP32開發板之後，打開串口監視器，波特率設置為9600，當周圍溫度上升到一定時無源蜂鳴器會報警，這個時候可以看看串口監視器所印打的值，你會發現周圍溫度低時比溫度高時模擬值要小。
