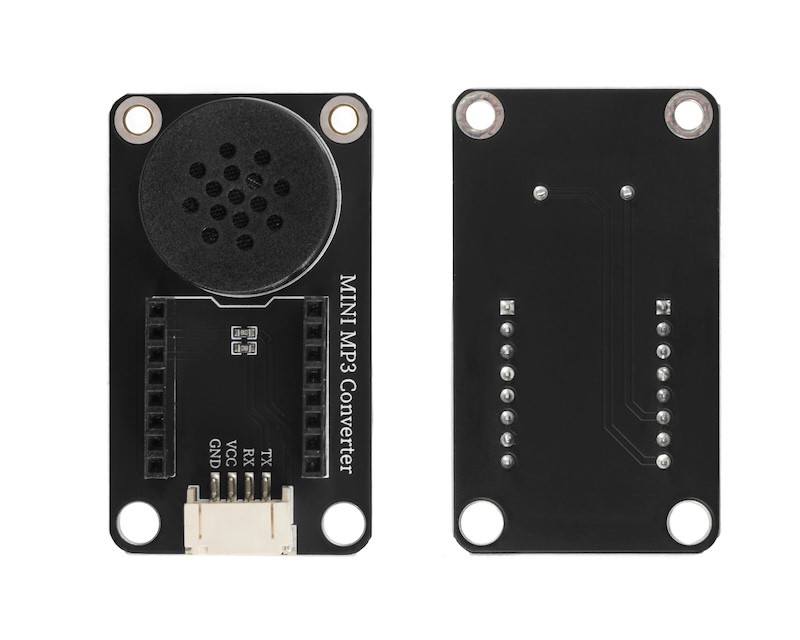

HS-S51-L Mini MP3 轉接板

1、介紹

使用Mini MP3模塊播放儲存卡裡的MP3歌曲，需要單獨添加喇叭和Mini MP3模塊連接，Mini MP3模塊再通過杜邦線和Arduino等主控板連接，才可實現MP3播放功能。而我們這款產品已集成了喇叭，並且配有兩排8P單排母座，可直接將Mini MP3模塊插入（儲存卡槽口方向和4P端子口方向一致，），並兼容樂高積木，通過4P端子轉杜邦線和Arduino等主控板連接，進行程式設計，即可實現簡單的MP3播放功能。

2、原理圖

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0 4P端子

• 安裝方式：雙螺絲固定

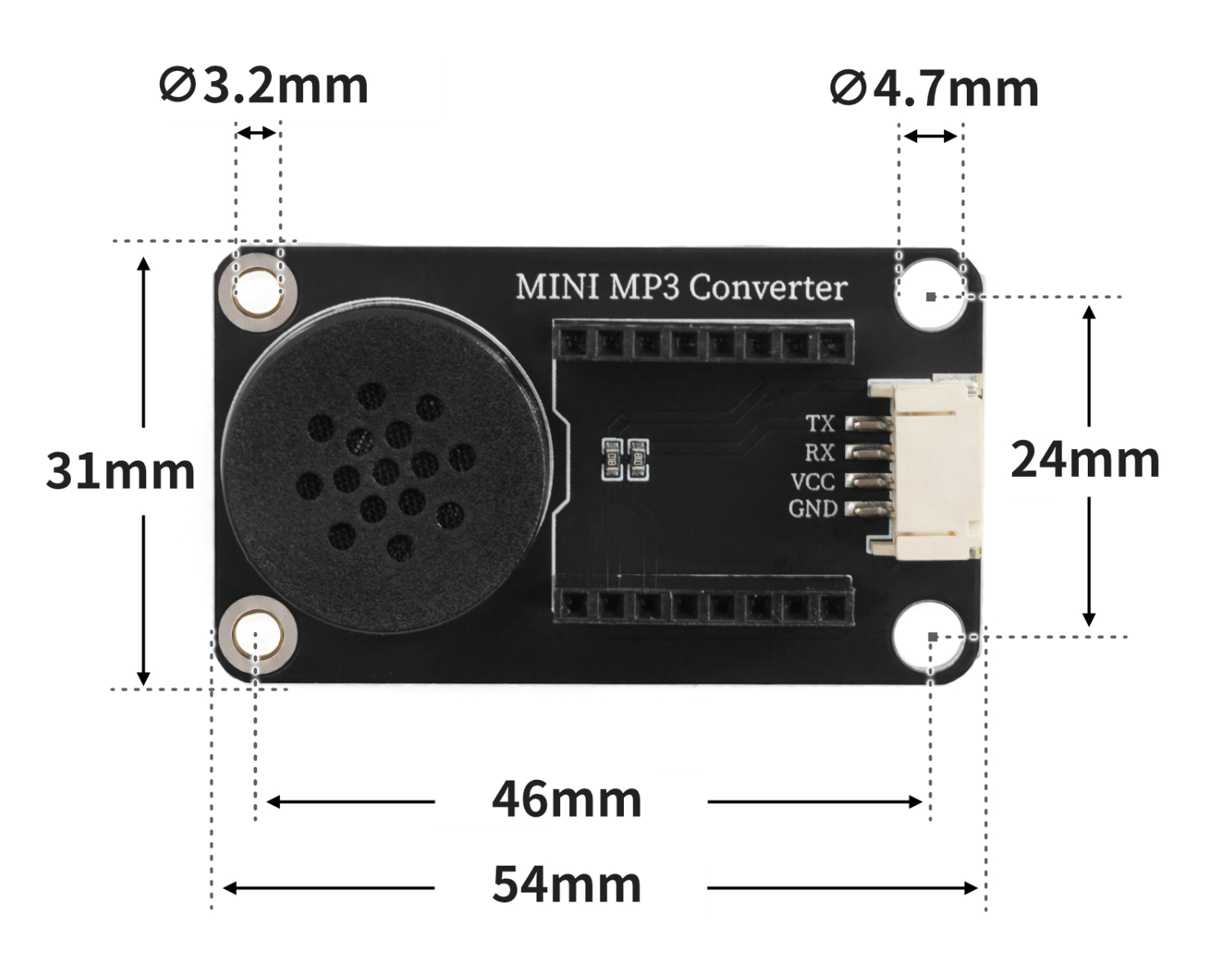

4、電路板尺寸

5、Arduino IDE示範程序

示範程式（UNO開發板）：點擊下載

#include <SoftwareSerial.h>
#include "Arduino.h"
#include "DFRobotDFPlayerMini.h"

SoftwareSerial mySerial(5,6);
DFRobotDFPlayerMini myPlayer;

void setup(){
  mySerial.begin(9600);
  myPlayer.begin(mySerial);
  myPlayer.setTimeOut(500);
  myPlayer.outputDevice(DFPLAYER_DEVICE_SD);
  myPlayer.EQ(DFPLAYER_EQ_NORMAL);
  myPlayer.volume(50);
}

void loop(){
  myPlayer.play(1);
  delay(1000);
  myPlayer.play(2);
  delay(1000);
  myPlayer.play(3);
  delay(1000);

}

示例程序（ESP32開發板—基於Python語言，不能用Arduino IDE上傳代碼）：

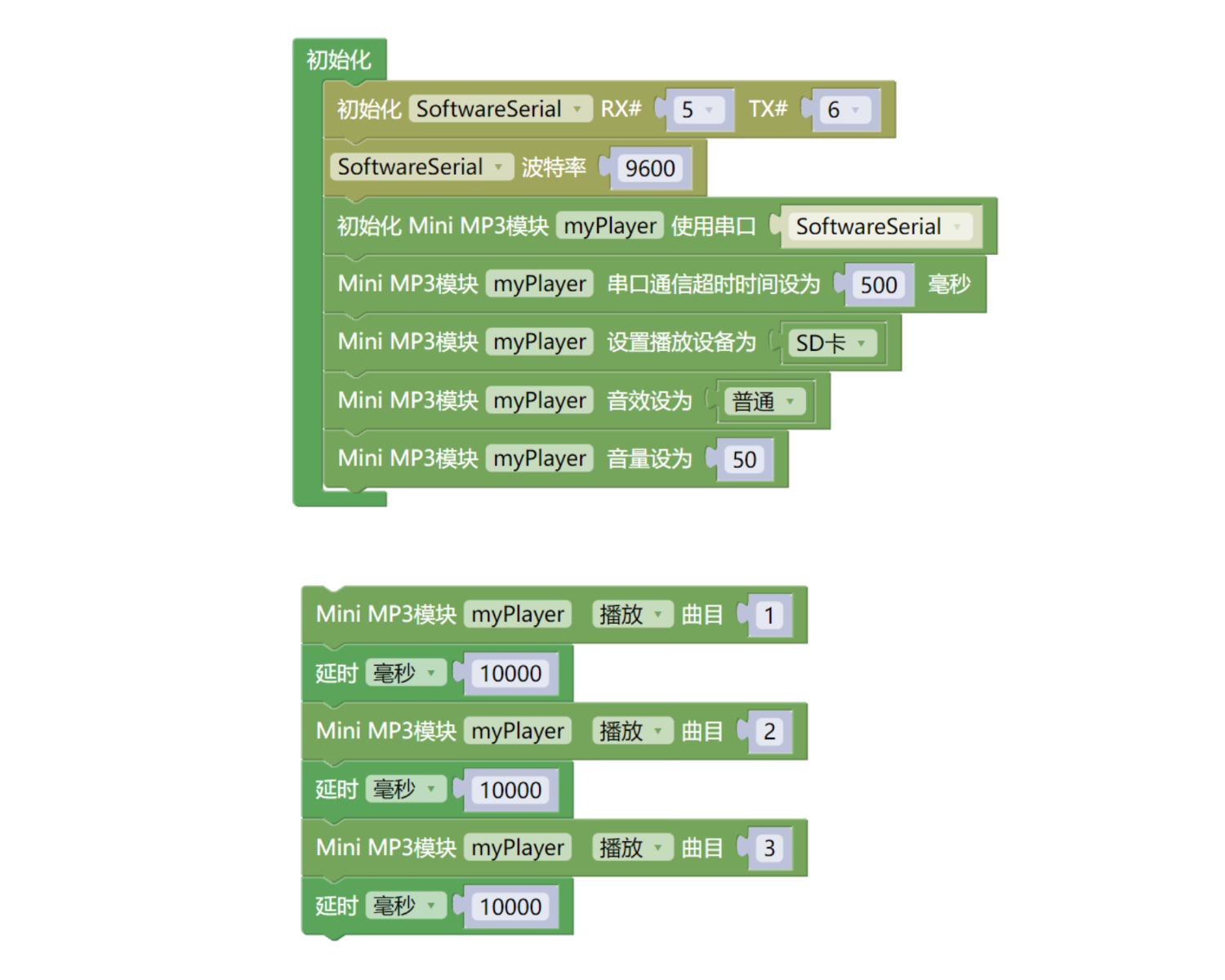

6、米思齊Mixly示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載

示範程式（ESP32開發板）：點擊下載

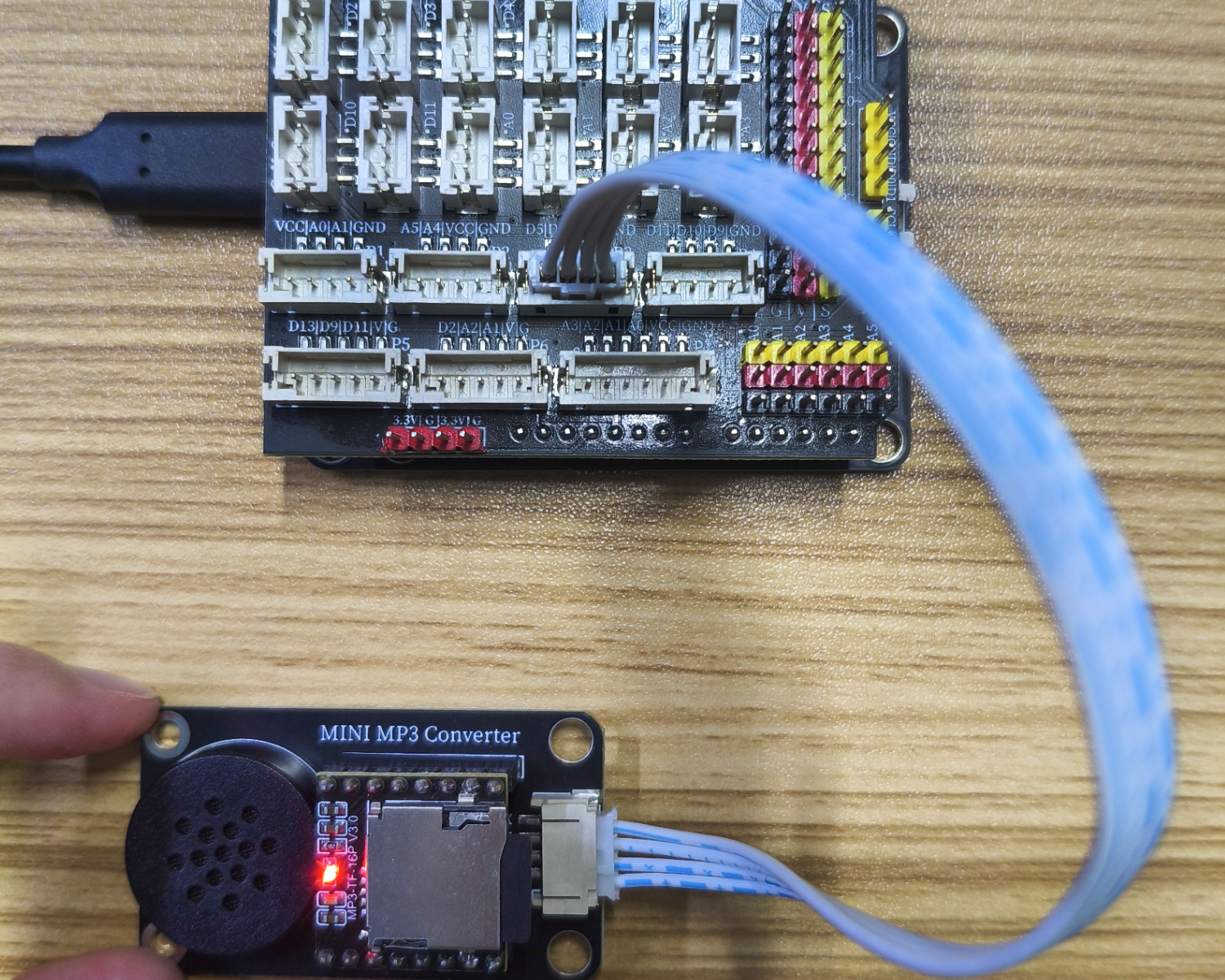

7、測試環境搭建

準備配件：

• HELLO STEM UNO R3 PRO 開發板 *1

• UNO R3P擴展板*1

• USB type-c 資料線 *1

• Mini MP3轉接板（HS-F51-L）*1

• PH2.0 4P線1條

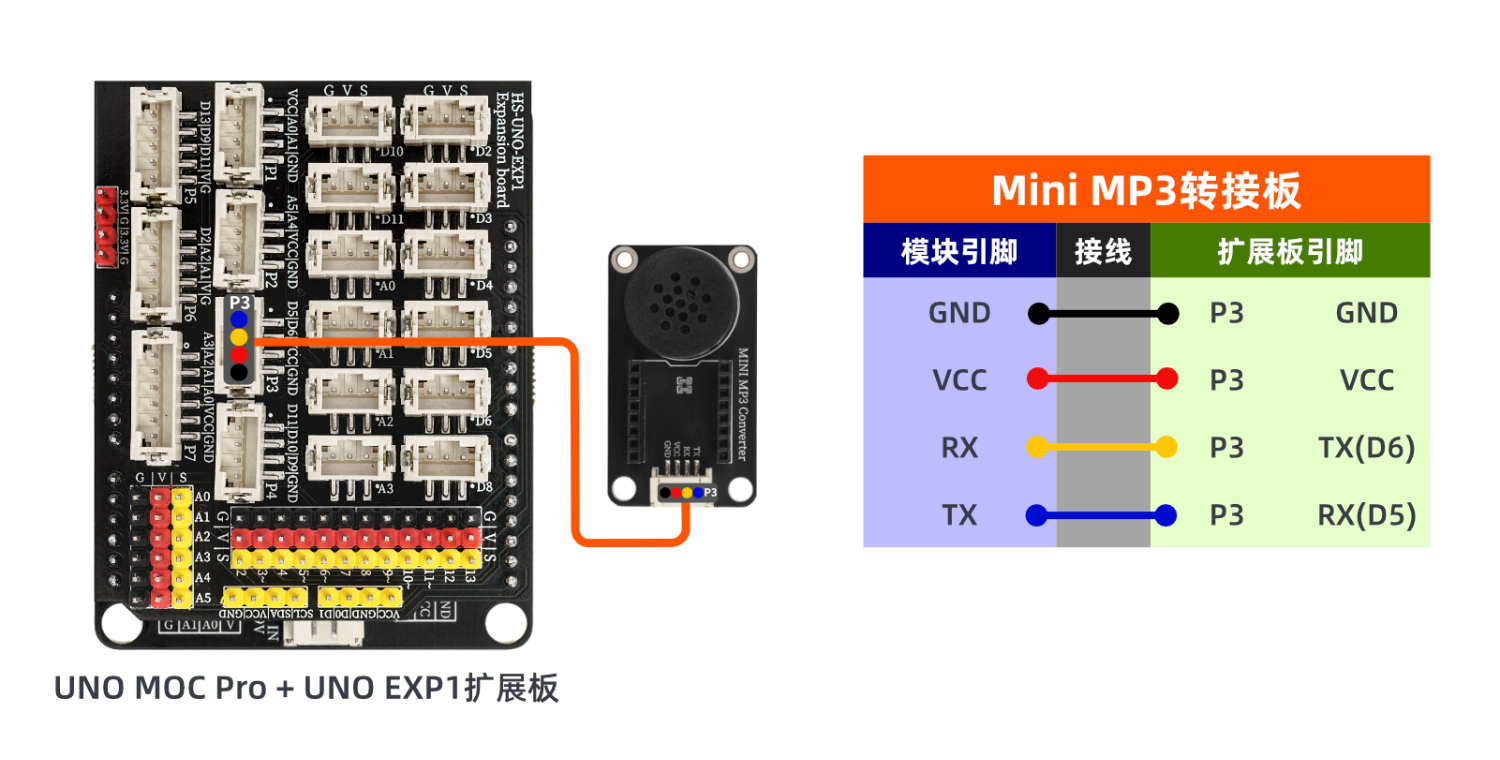

電路接線圖：

8、視頻教學

視頻教學：點擊查看

9、測試結論

器件連接好線之後，將上述程式燒錄到 Arduino UNO 開發板之後，會按順序播放3首歌曲。
