HS-S51-L 미니 MP3 컨버터 보드

1、소개

Mini MP3 모듈을 사용하여 스토리지 카드에 저장된 MP3 노래를 재생하려면, 스피커와 Mini MP3 모듈을 연결하고, 그런 다음 Arduino 등의 메인 보드와 브라운슨선을 통해 연결하여 MP3 재생 기능을 구현할 수 있습니다.而我们这款产品已集成了喇叭，并且配有两排8P单排母座，可直接将Mini MP3模块插入（存储卡槽口方向和4P端子口方向一致，），并兼容乐高积木，通过4P端子转杜邦线和Arduino等主控板连接，进行程序设计，即可实现简单的MP3播放功能。

2、시뮬레이션 그래프

3、모듈 매개변수

• 전원전압: 3.3V / 5V

• 연결 방식: PH2.0 4P 케이블

• 설치방식: 더블스크루 고정

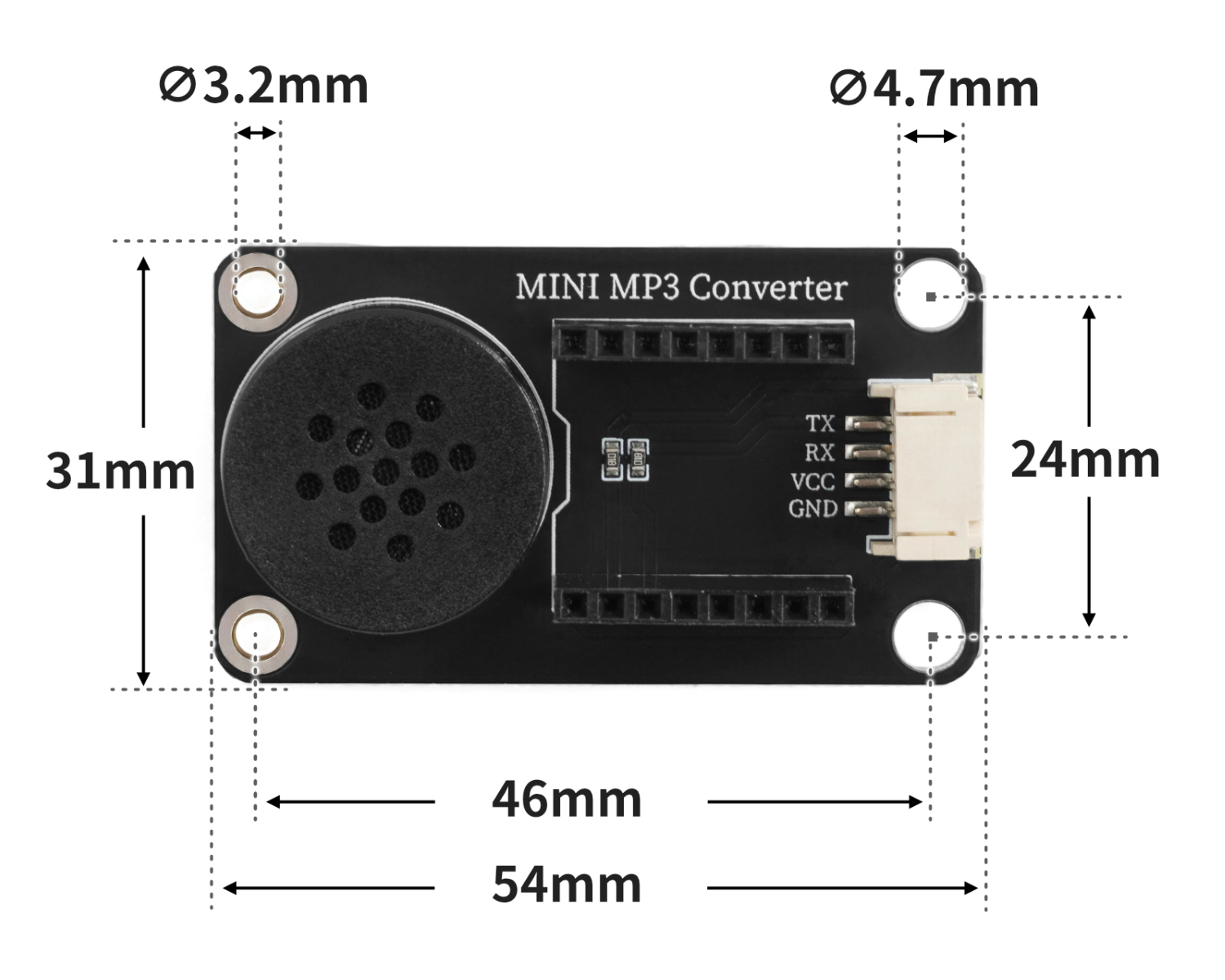

4、회로판 크기

5、아두이노 IDE 예제 프로그램

UNO 개발판 예제 프로그램: 다운로드 클릭

#include <SoftwareSerial.h>
#include "Arduino.h"
#include "DFRobotDFPlayerMini.h"

SoftwareSerial mySerial(5,6);
DFRobotDFPlayerMini myPlayer;

void setup(){
  mySerial.begin(9600);
  myPlayer.begin(mySerial);
  myPlayer.setTimeOut(500);
  myPlayer.outputDevice(DFPLAYER_DEVICE_SD);
  myPlayer.EQ(DFPLAYER_EQ_NORMAL);
  myPlayer.volume(50);
}

void loop(){
  myPlayer.play(1);
  delay(1000);
  myPlayer.play(2);
  delay(1000);
  myPlayer.play(3);
  delay(1000);

}

예제 프로그램(ESP32 보드—Python 언어 기반, Arduino IDE로 업로드할 수 없음)：

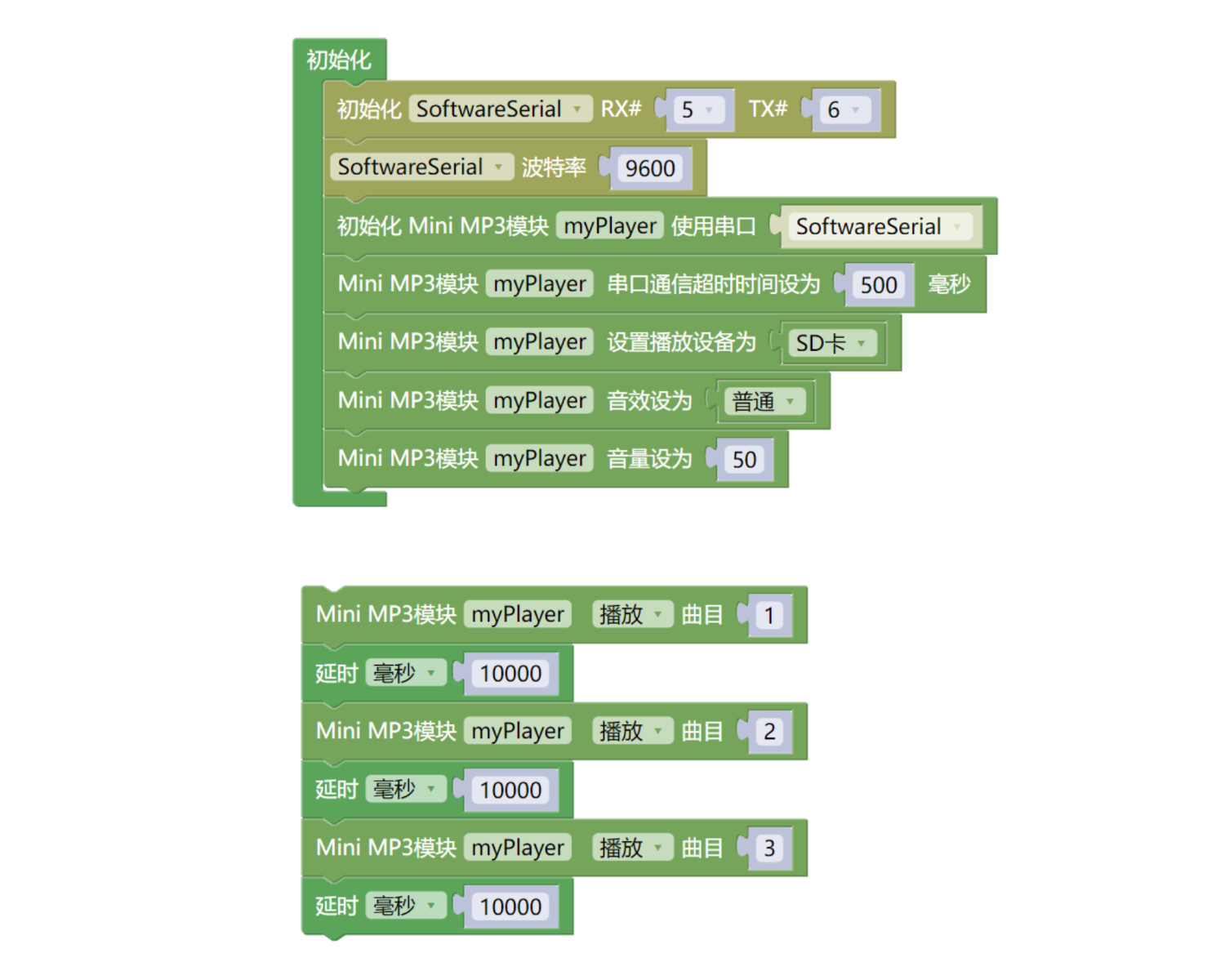

6、미시치 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발 보드):다운로드 클릭

ESP32 개발판 예제 프로그램: 다운로드 클릭

7、테스트 환경 구축

부품 준비：“

• HELLO STEM UNO R3 PRO 개발보드 *1

• UNO R3P 확장판*1

• USB type-c 데이터 케이블 *1

• 미니 MP3 변조판（HS-F51-L）*1

• PH2.0 4P 전선 1개

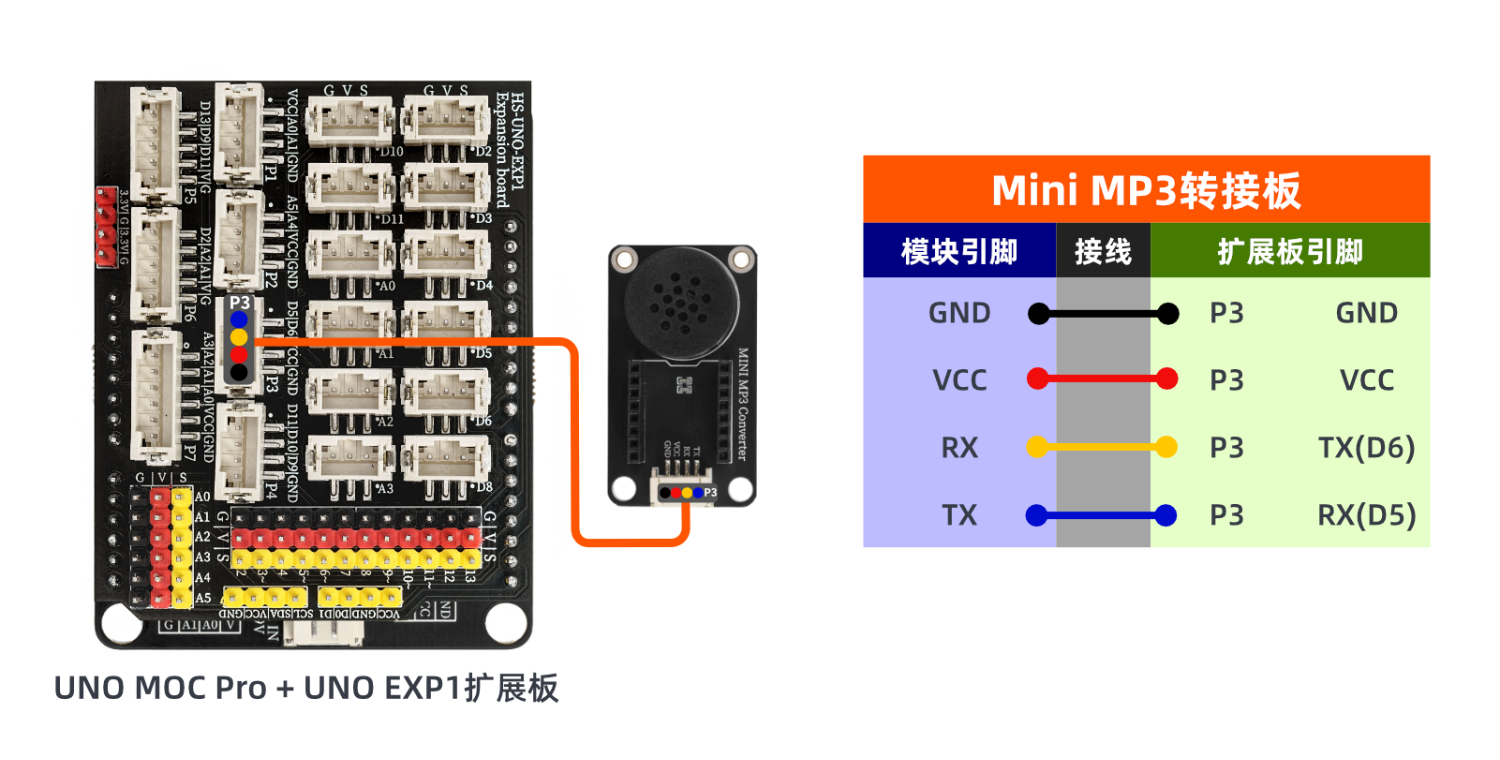

전기 연결도):

8、비디오教程

비디오 강의: 클릭하여 확인하세요

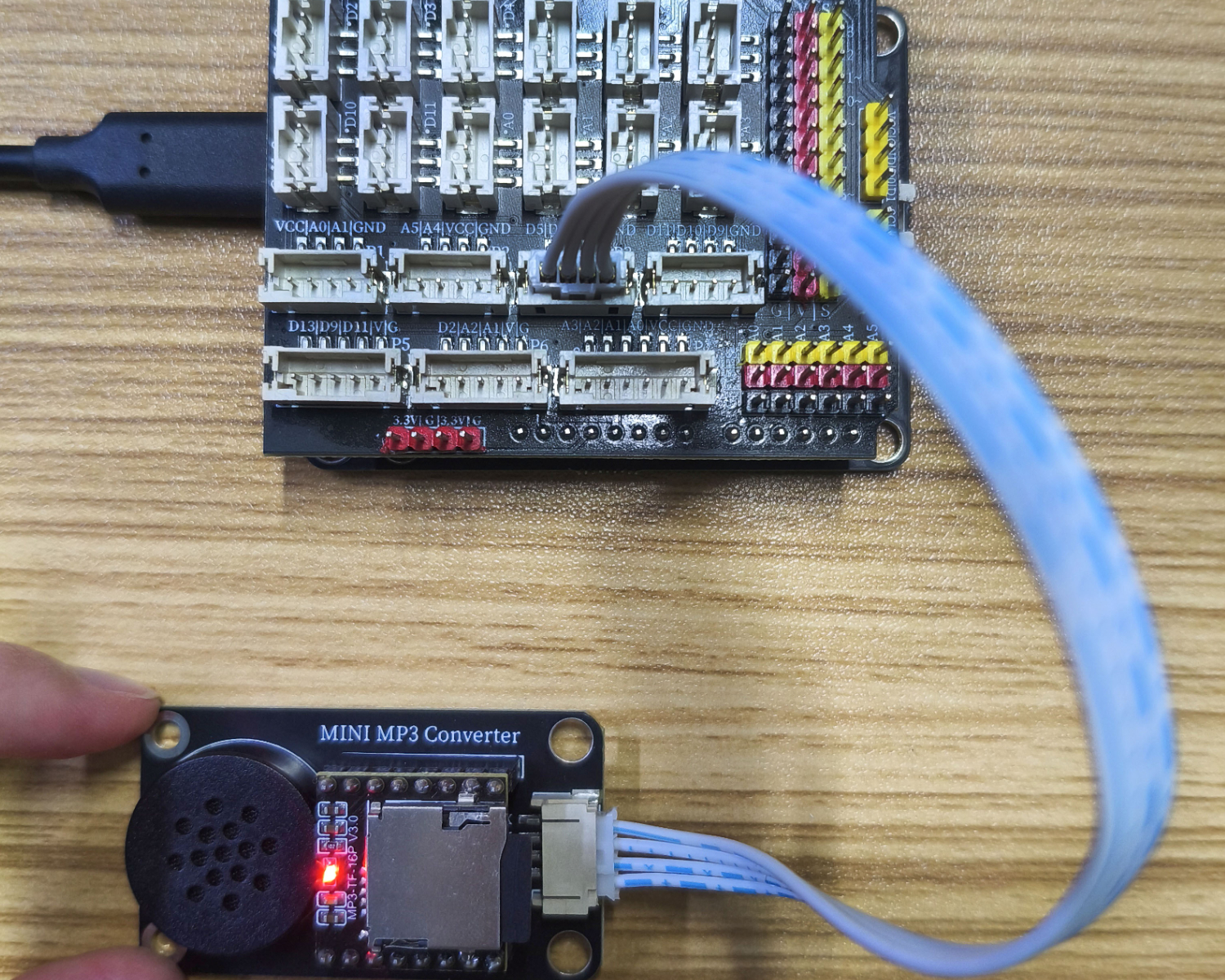

9、테스트결론

선을 연결한 장치에 대해, 위의 프로그램을 Arduino UNO 개발 보드에 기록한 후, 순서대로 3개의 음악을 재생합니다。
