1、介紹

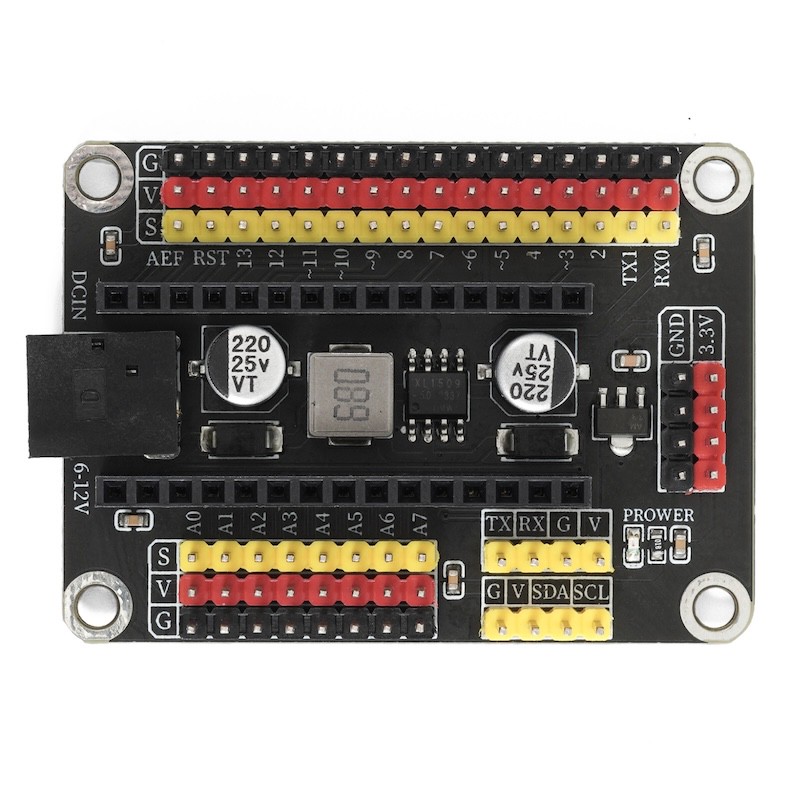

Nano(擴展板)是根據開發板Arduino Nano開發板設計的配套擴展板，把開發板的針腳引出來集成在一塊PCB電路板上。電路板上設有排釘，滿足使用者的不同接線需求。解決了開發者外接模組時接線的煩惱。
2、特徵
1、設有數字IO口排釘（引腳號從D0-D13）和模擬IO（引腳號從A0-A7）口排釘。（可以滿足使用杜邦線接插擴展模塊的需求）
2、設有外部電源適應器接口，滿足驅動大功率模組的場景。
3、設有3.3V電源引腳，可以給外部電流要求小的模塊使用。
3、擴展板解析
數位IO口排釘（D0-D13）
可以指定這些I/O口為數字輸出即輸出高電平或者低電平。其中(D2和D3腳位可以當硬體中斷腳位使用。D3,D5,D6,D9,D10,D11管腳可以輸出模擬信號)。
模擬IO口排釘（A0-A7）
可以指定這些I/O口模擬輸入和模擬輸入。模擬輸入返回的值為（0-1023）。模擬輸出的值為（0-255）。
TX/RX/G/V 4P 排釘
該插座電路設計方便與一些串口通訊模塊對接。
G/V/SDA/SCL 4P 排釘
該插座電路設計方便與一些I2C通訊模組對接。
