1、소개

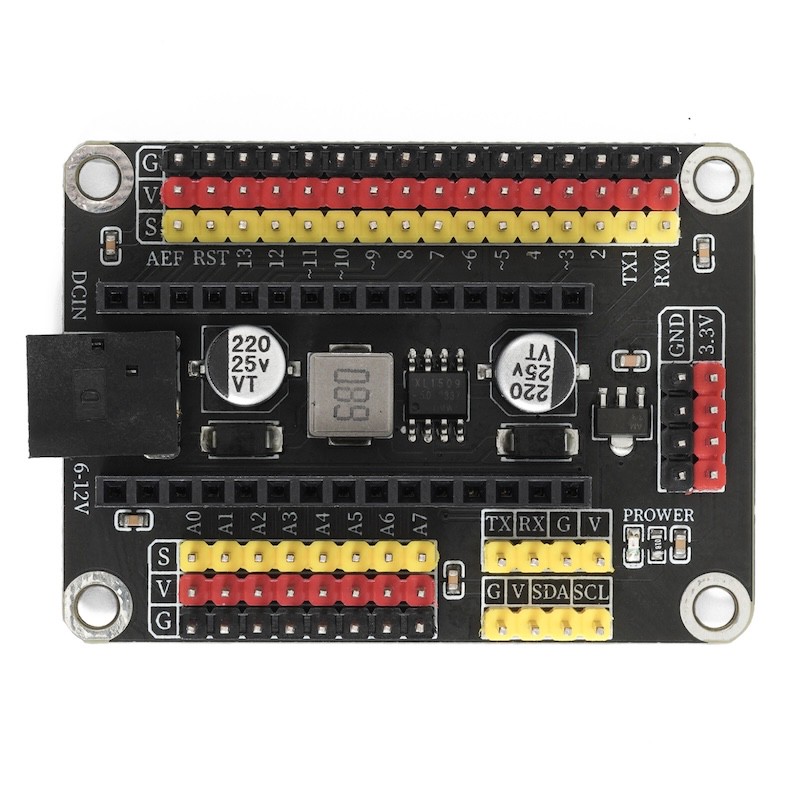

Nano(확장 보드)는 Arduino Nano 개발 보드를 기반으로 설계된 부속 확장 보드로, 개발 보드의 핀을 모두 내보내 하나의 PCB 전기 회로板上 통합됩니다。회로板上에 배선이 있으며, 사용자의 다양한 연결 요구를 충족합니다.개발자가 외부 모듈을 연결할 때 연결 번거로움을 해결했습니다.
2、특징
1、设有数字IO口排针（引脚号从D0-D13）和模拟IO（引脚号从A0-A7）口排针。（可以满足使用杜邦线接插扩展模块的需求）
2、외부 전원 어댑터 인터페이스가 있으며, 큰 전력 모듈을 운전할 수 있는 상황을 충족합니다。
3、3.3V 전원핀을 가지고 있으며, 외부에서 작은 전류 요구 모듈에 사용할 수 있습니다。
3、확장판 해석
숫자 IO 포트 패인(D0-D13)”
이 IO 포트를 숫자 출력으로 설정할 수 있습니다. 즉, 높은 전압이나 낮은 전압을 출력할 수 있습니다.그 중(D2와 D3핀은 하드웨어 인터럽트 핀으로 사용할 수 있습니다。D3,D5,D6,D9,D10,D11핀이 아날로그 신호를 출력할 수 있습니다).
시뮬레이션 IO 포트 패인(A0-A7)”
이 IO 포트를 모의 입력으로 설정할 수 있습니다. 모의 입력은 (0-1023)의 값을 반환합니다. 모의 출력은 (0-255)의 값을 가집니다.
TX/RX/G/V 4P 배针
이 장자 회로는 일부 시리얼 통신 모듈과의 대응이 용이합니다.
G/V/SDA/SCL 4P 배针
이 접속자 회로 설계는 몇 가지 I2C 통신 모듈과 연결하기 편리합니다。
