1、소개

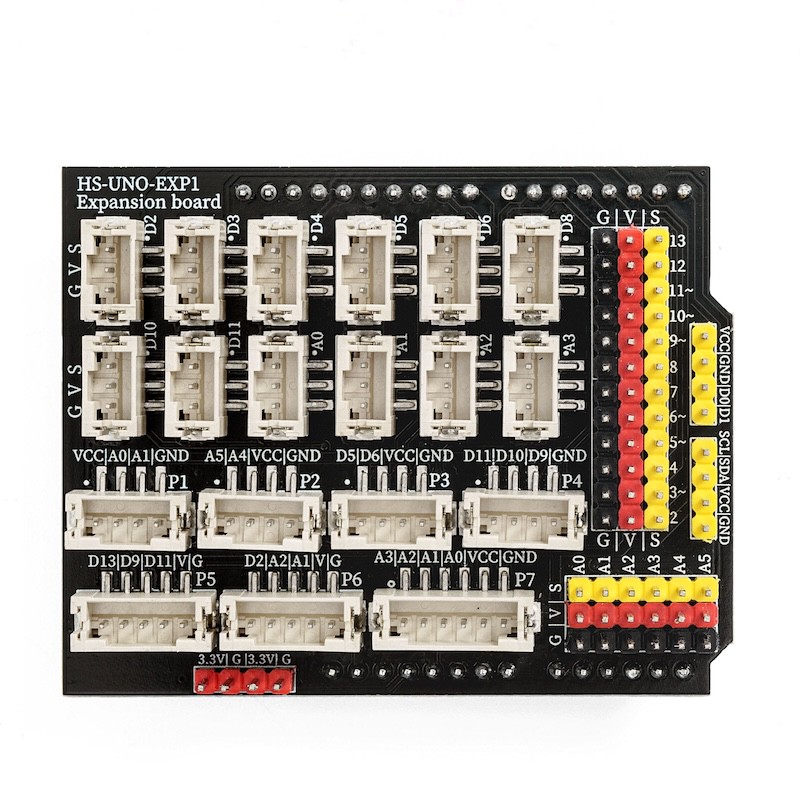

HS-UNO-EXP1(확장보드)는 Arduino Uno 개발보드를 기반으로 설계된 부속 확장보드로, 개발보드의핀을 한장의 PCB 전기회로板上 통합하여 제공됩니다.이 확장 보드는 모든 HELLO STEM UNO 시리즈 개발 보드와 호환됩니다。보드에 PH2.0 인터페이스가 있으면서도, 다른 연결 요구 사항을 충족하도록 플라이어를 유지하고 있습니다.한국어로는, 연결하기 쉽고 사용자가 확장 모듈을 유연하게 추가하고 제거할 수 있습니다.
2、특징
1、설정된 디지털 IO 포트 핀(핀 번호 D2-D13)과 아날로그 IO 포트 핀(핀 번호 A0-A5)이 있습니다. (도빈 라인을 사용하여 확장 모듈을 연결할 수 있습니다)
2、구체적인 IO 포트 PH2.0 3P 콘کت로러(핀 번호 D2-D11)와 아날로그 IO 포트 PH2.0 3P 콘넥터(핀 번호 A0-A3)가 있으며, 또한 4개의 PH2.0 4P 콘넥터, 2개의 PH2.0 5P 콘넥터, 1개의 PH2.0 6P 콘넥터가 있습니다。
3、3.3V 전원핀을 가지고 있으며, 외부에서 작은 전류 요구 모듈에 사용할 수 있습니다。
3、확장판 해석
수정보 디오 포트 PH2.0 3P 자리 (D2-D11) 과 디오 포트 배정 (D2-D13)
이 IO 포트를 숫자 출력으로 설정할 수 있습니다. 즉, 높은 전압이나 낮은 전압을 출력할 수 있습니다.그 중(D2와 D3핀은 하드웨어 인터럽트 핀으로 사용할 수 있습니다。D3,D5,D6,D9,D10,D11핀이 아날로그 신호를 출력할 수 있습니다).
모의 IO 포트 PH2.0 3P 축자(A0-A3)과 모의 IO 포트 배선(A0-A5)
이 IO 포트를 모의 입력으로 설정할 수 있습니다. 모의 입력은 (0-1023)의 값을 반환합니다. 모의 출력은 (0-255)의 값을 가집니다.
P1 접속자
이 창이 전선 회로는 VCC/A0/A1/GND를 통해 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 상호 연결이 용이하도록 설계되었습니다。（추가 모듈:”）HS-SR04L超음파 센서)
P2좌석
이 좌석 전자 회로는 A5/A4/VCC/GND를 통해 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 상호 연동을 쉽게 할 수 있도록 설계되었습니다. (적합 모듈:HS-S63-L 한국어TCS342颜色传感器、HS-F14LTM1650 네자리 LED 디지털管 모듈、HS-F15LTM637 네자리 시간 디지털管 모듈、HS-F19LOLED 디스플레이 패널、HS-F21LLCD1602 디스플레이 패널/)
P3좌자
이 케이스 서브컬렉터 설계는 D5/D6/VCC/GND를 통해 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성을 쉽게 할 수 있도록 합니다。음성인식제어 모듈、HS-F04L모터드라이브 모듈、HS-F20L전기 모듈、HS-F10L모터드라이브 모듈、HS-S49PLMP3 오디오 발신 모듈/HS-F23-L 한국어1개의 디지털 디스플레이、HS-S60-L블루투스 모듈)
P4 패드
이 장자 회로는 D11/D10/D9/GND로 설계되어 PH2.0 4P 인터페이스를 사용하는 모듈과의 호환성이 좋습니다. (호환 모듈: HS-F05L)교통 신호 램프 모듈、HS-F01LRGB LED 모듈)
P5 팬텀
이 자리 전압 회로는 D13/D9/D11/V/G로 설계되어 PH2.0 5P 인터페이스를 사용하는 일부 모듈과 연결하기 편리합니다. (예: HS-F13L)8x8 포인트 매트릭스 디스플레이 모듈、HS-F24-L1개의 디지털 디스플레이)
P6 채널
이 케이스 전압 회로는 D2/A2/A1/V/G로 설계되어 PH2.0 5P 인터페이스를 사용하는 일부 모듈과 함께 연결하기 쉽습니다. (추가 모듈: HS-S34L)이중 축 조이스틱 모듈、HS-S32L회전 인코더)
P7 축자
이 접속자 회로는 A3/A2/A1/A0/V/G를 통해 PH2.0 6P 인터페이스를 사용하는 일부 모듈과의 호환성을 쉽게 할 수 있도록 설계되었습니다。4P 키 모듈)
